ASR1002-X BGP Full view тех.решение

Стоит ASR1002-x 2к онлайн PPPoE

необходимо подключить BGP Full view

Общая память 4Gb, Free 300kb

подключили BGP, сессия поднялась, интернета нет

или памяти не хватает cisco ушла в ступор

у кого сколько памяти используется для BGP на таком железе?

Edited by alexaaa

Share this post


Link to post
Share on other sites

у вас мало памяти, бгп процессу не хватает. или порежте таблицу маршрутизации, или добавьте память.

cisco ASR1002-X (2RU-X) processor with 4767571K/6147K bytes of memory.

Processor board ID ZZZZZZZZ

6 Gigabit Ethernet interfaces

1 Ten Gigabit Ethernet interface

32768K bytes of non-volatile configuration memory.

16777216K bytes of physical memory.

6684671K bytes of eUSB flash at boot flash:.

туда подходит обычная память из ларька с low profile.

Share this post


Link to post
Share on other sites

у вас мало памяти, бгп процессу не хватает. или порежте таблицу маршрутизации, или добавьте память.

cisco ASR1002-X (2RU-X) processor with 4767571K/6147K bytes of memory.

Processor board ID ZZZZZZZZ

6 Gigabit Ethernet interfaces

1 Ten Gigabit Ethernet interface

32768K bytes of non-volatile configuration memory.

16777216K bytes of physical memory.

6684671K bytes of eUSB flash at boot flash:.

туда подходит обычная память из ларька с low profile.

а модельку не подскажите?

Share this post


Link to post
Share on other sites

Кигстон с радиаторами и таймингами по ниже :D уже писали, что память можно заменить. Узнай какая шина может 16к пропустит.

Share this post


Link to post
Share on other sites
Кигстон с радиаторами и таймингами по ниже
пофиг, оно ж форвардингом не занимается. там стоковая память вполне обычная из десктопа у тебя на столе. я не помню уже что туда вставляли, но посмотрю у себя в истории. вообще этот вопрос легко гуглится.

Share this post


Link to post
Share on other sites

Кигстон с радиаторами и таймингами по ниже :D уже писали, что память можно заменить. Узнай какая шина может 16к пропустит.



Заблокируйте, пожалуйста, у себя на бордере 188.254.58.117. Хуйню какую-то пишете в каждой теме.

И, ещё, пройдите, пожалуйста, хотя бы курс начальной школы по Русскому языку.

Читать ваши высеры невозможно.

Share this post


Link to post
Share on other sites

cisco ASR1002-X (2RU-X) processor with 4767571K/6147K bytes of memory.



16777216K bytes of physical memory.

4+Гиг из 16 - это у вас sso включен? А сколько пиров/маршрутов принимает?

я прицениваюсь - потянет ли на 1001Х с 3,7/8Г две FW + iBGP нейбора?

Edited by ikiliikkuja

Share this post


Link to post
Share on other sites
4+Гиг из 16 - это у вас sso включен?
два имажа иоса ? нет, не включен.

оно само распределило так, когда было 4 гига памяти, там был 1 гиг. стало 16, там стало 4 гига.

А сколько пиров/маршрутов принимает?

я прицениваюсь - потянет ли на 1001Х с 3,7/8Г две FW + iBGP нейбора?

BGP using 538660266 total bytes of memory

два глобалвью и несколько мелких несущественных пирингов, все с включенными софтапдейтами. без них ощутимо меньше.

Share this post


Link to post
Share on other sites

У нас на 7600 2FV без soft-reconfiguration жрут столько:

BGP using 208002404 total bytes of memory



Однако на ASR1002-X при попытке залить один FV при свободных 600MB памяти (в IOS, а не в XE), ASR превращается в тыкву:

CEF has been disabled due to a low memory condition.

Я понимаю, что в даташите написано про 500к роутов, но всё же... тут напрашиваются два вопроса:

1.какой памяти не хватило? Внутри ios или в платформе?

2.какого хуя?



Дело-то, ведь, не в самом BGP FV, под них памяти хватает. Где-то не лезут маршруты. Но, похоже, не потому, что памяти реально не хватает, а потому, что её не купили.

Share this post


Link to post
Share on other sites
Я понимаю, что в даташите написано про 500к роутов, но всё же... тут напрашиваются два вопроса:
там давно уже >580k маршрутов, у меня местами более 590k, жду праздника в 600k :) но к делу это все не очень имеет отношения.
1.какой памяти не хватило? Внутри ios или в платформе?
память расширяется только на контрол плейне, память на форвардинге фиксирована по понятным причинам.
2.какого хуя?



Дело-то, ведь, не в самом BGP FV, под них памяти хватает. Где-то не лезут маршруты. Но, похоже, не потому, что памяти реально не хватает, а потому, что её не купили.

в чем недовольство ? иосу из 4 гигобайт выделен 1. этот гигабайт распилен по службам иоса, у бгп процесса памяти не хватило. можно ли перераспредилить память внутри иоса или виртуалки с иосом дать больше памяти - хз, но зачем вся эта тайная магия с риском пожрать говна на неспецифичном сетапе, когда планка памяти 4 гигобайта стоит 1600 рублей и комплект на 16 - 6400р?

Share this post


Link to post
Share on other sites

там давно уже >580k маршрутов, у меня местами более 590k, жду праздника в 600k :) но к делу это все не очень имеет отношения.

Кол-во префиксов в FV я знаю.



память расширяется только на контрол плейне, память на форвардинге фиксирована по понятным причинам.

Я не писал про "контрол плейн" и "форвардинг". Я писал про XE (линукс) и IOS. Если воткнуть больше памяти, то XE даст больше памяти IOS-у. К тому же память "фиксированных" платформ общая.



этот гигабайт распилен по службам иоса, у бгп процесса памяти не хватило

Он не распилен по службам. Помимо того, что IOS крутится отдельным процессом в линуксе, разницы никакой. Но почему-то без XE под FV памяти жрёт 200MB, а с XE якобы не хватает 600MB.

То есть как будто не хватает памяти не в IOS-е, а в линуксе.



Да, согласен, можно докупить памяти. Просто не понятна сама ситуация. На древней 7600 с гигом на борту памяти хватает, а на модном и современном ASR с 4GB не хватает.

Недовольство понятно?

Share this post


Link to post
Share on other sites

Оно так, потому что индусы так захотели. Злится по этому поводу все равно что на плохую погоду - ничего не изменится.

Share this post


Link to post
Share on other sites
Он не распилен по службам.
распилен, иначе не было бы проблем в гиг озу уместиться. я пробовал на аср с 4 гигами озу и выделеным гигом на иос. не влезает, хотя свободная память есть. это обычная практика когда доступные ресурсы гвоздями прибиваются к определенным службам и процессам. что там творится в хост системе (линагзе) мне лично все равно, ибо там аналогичным образом скорее всего прибито гвоздями на случай организации двух иосов или чего-нибудь еще, что кто-то обещал сделать.
Но почему-то без XE под FV памяти жрёт 200MB, а с XE якобы не хватает 600MB.
вы серьезно сравниваете потребление памяти кваггай и бгп процессом иоса ? Ж)
На древней 7600 с гигом на борту памяти хватает, а на модном и современном ASR с 4GB не хватает.
у 76 нет обилия BRAS фич и прочих ништяков, возможно и процессы гвоздями не прибиты к ресурсам и жесткого разделения нет. кто знает. об этом надо спрашивать мастера платформы 76/65, но я думаю они все давно улетели обратно на альфу центавра Ж)

по факту, у модного АСР не 4 гига, а 1 гиг озу. почему так, зачем и как - дело десятое. но в документации написано сколько озу надо для жизни с большой таблицей бгп.

Злится по этому поводу все равно что на плохую погоду - ничего не изменится.
совершенно верно. злиться не нужно. можно просто его не покупать, а брать что-то другое.

Share this post


Link to post
Share on other sites

вы серьезно сравниваете потребление памяти кваггай и бгп процессом иоса ? Ж)

Вы серьёзно где-то что-то видите про кваггу в моих сообщениях?



По существу моих вопросов вы ничего не написали, а вести беспредметную переписку мне лень и совершенно некогда.

Share this post


Link to post
Share on other sites

Оно так, потому что индусы так захотели. Злится по этому поводу все равно что на плохую погоду - ничего не изменится.



Мне кажется, что это и есть самый правильный ответ на то, что я написал.



Правильно я понимаю, что туда нужны такие модули:

DIMM DDR3-10600 low profile c ЕСС?

Share this post


Link to post
Share on other sites
Вы серьёзно где-то что-то видите про кваггу в моих сообщениях?
ну вы там чтото про линукс писали. я не знаю что тогда имели ввиду. само потребление памяти бгп процессом что в асре, что в 65ой не сильно отличается как по мне.
Мне кажется, что это и есть самый правильный ответ на то, что я написал.
индусы не плохие погроммисты, ничем не хуже русских, просто когда-то были дешевле. теперь русские стали самыми дешевыми... но сейчас не об этом. причины по которым они жестко резервируют память под процессы могут быть разные, может просто "чтобы не греться за эту блядскую память". почему нет ? цена планки памяти полторы тыщи рублей. в баксы стыдно пересчитывать даже. всем насрать на чьи то проблемы по впихиванию большого объема бгп таблицы в гигобайт памяти. в документации сказано - хотите 500к маршрутов, ставьте 8 гигов озу, хотите HA с 500к маршрутами - ставьте 16 гигов озу. что за проблемы и недовольства мне не понятно. никто никого не обманул, никто никого не "кинул". но все недовольны. Ж)

зачем ECC ? его ж там нет. я такие вставил: http://www.kingston.com/dataSheets/KVR13N9S8_4.pdf.

Share this post


Link to post
Share on other sites

Мне бы такие же проблемы с эриксоном... в который нужно воткнуть какую-то планку, но никто не знает какую. В ином варианте subs+fv не живет.

Share this post


Link to post
Share on other sites

зачем ECC ? его ж там нет. я такие вставил: http://www.kingston.com/dataSheets/KVR13N9S8_4.pdf.

Думаю, кому-то еще одно подтверждение добавит уверенности :)

Поставил в ASR-1002-X именно такие модули Kingston KVR13N9S8_4 в количестве 4-х шт.

Full view заработал.

2 недели полет нормальный.

Edited by starik-i-more

Share this post


Link to post
Share on other sites

Всем привет!



Апну тему, тоже хочу запустить BGP FV на asr1002-x.

Сейчас характеристики такие:

cisco ASR1002-X (2RU-X) processor (revision 2KP) with 3752238K/6147K bytes of memory.
Processor board ID FOX1748GGZV
6 Gigabit Ethernet interfaces
3 Ten Gigabit Ethernet interfaces
32768K bytes of non-volatile configuration memory.
8388608K bytes of physical memory.
6684671K bytes of eUSB flash at bootflash:.


С 8G памяти это реально сделать? Кто-нибудь на практике запускал?

https://www.cisco.com/c/en/us/products/collateral/routers/asr-1000-series-aggregation-services-routers/data_sheet_c78-441072.html



Если верить тому что циска пишет, пока 8G должно хватить, но фиг знает как они тестировали, на данный момент железка выполняет также подключение по pppoe+ipoe.



With 4-GB memory:

●  Up to 500,000 IPv4 or 500,000 IPv6 routes
With 8-GB or 16-GB memory:

●  Up to 1,000,000 IPv4 or 1,000,000 IPv6 routes - 8 GB Memory
●  Up to 3,500,000 IPv4 or 3,000,000 IPv6 routes - 16 GB Memory
●  BGP RR Scalability up to 5,250,000 IPv4 or 4,250,000 IPv6 routes - 8 GB Memory
●  BGP RR Scalability up to 11,500,000 IPv4 or 10,000,000 IPv6 routes - 16 GB Memory



Или лучше сразу докупить памяти до 16G? Очень не хочется сделать так, что железка наесться маршрутов и зависнет/скинет pppoe клиентов.





Share this post


Link to post
Share on other sites
3 hours ago, 704114 said:

Или лучше сразу докупить памяти до 16G? Очень не хочется сделать так, что железка наесться маршрутов и зависнет/скинет pppoe клиентов.

У меня(правда на ASR 1001-X) так:



Принимаю 3 full-view, ISG нет.

Quote

core2-gw#show version

....

cisco ASR1001-X (1NG) processor (revision 1NG) with 6935781K/6147K bytes of memory.

6 Gigabit Ethernet interfaces
2 Ten Gigabit Ethernet interfaces
32768K bytes of non-volatile configuration memory.
16777216K bytes of physical memory.
6594559K bytes of eUSB flash at bootflash:.
0K bytes of WebUI ODM Files at webui:.

....



core2-gw#show bgp vrf internet vpnv4 uni summary

.....

BGP table version is 8229320, main routing table version 8229320
743219 network entries using 190264064 bytes of memory
2937619 path entries using 399516184 bytes of memory
448863/110618 BGP path/bestpath attribute entries using 132863448 bytes of memory
323899 BGP AS-PATH entries using 16264290 bytes of memory
1 BGP ATTR_SET entries using 40 bytes of memory
453 BGP community entries using 24676 bytes of memory
0 BGP route-map cache entries using 0 bytes of memory
0 BGP filter-list cache entries using 0 bytes of memory
BGP using 738932662 total bytes of memory
735383 received paths for inbound soft reconfiguration
BGP activity 912797/105579 prefixes, 3583990/523462 paths, scan interval 60 secs

....



core2-gw#show memory platform

  Virtual memory   : 36230045696
  Pages resident   : 1463734
  Major page faults: 4287
  Minor page faults: 6944785

  Architecture     : x86_64
  Memory (kB)
    Physical       : 16299728
    Total          : 16299728
    Used           : 5371296
    Free           : 10928432

....



core2-gw#show memory
Tracekey : 1#301d728472ebdcc29d7fc39320e74513

                Head    Total(b)     Used(b)     Free(b)   Lowest(b)  Largest(b)
Processor  7FDE9D737010   7102100696   2219081400   4883019296   4882125976   4881200836
 lsmpi_io  7FDE9CAEA1A8     6295128     6294304         824         824         412

....

Share this post


Link to post
Share on other sites

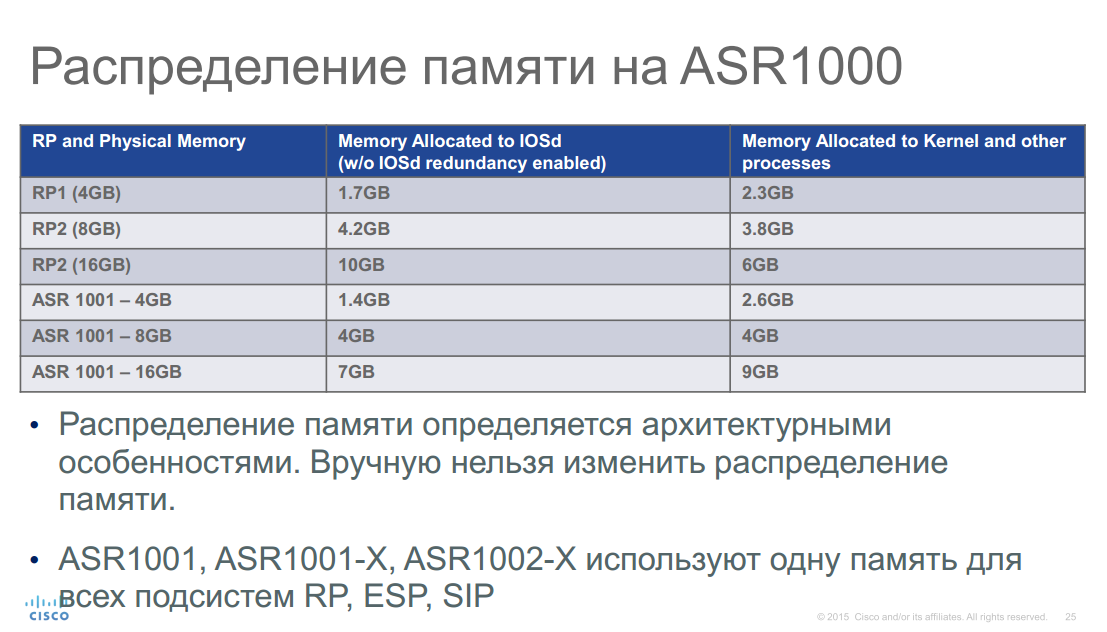

на 1001-х другое распределение памяти.

с 8гб должно на 1002-х быть норм.

Share this post


Link to post
Share on other sites
10 minutes ago, zhenya` said:

на 1001-х другое распределение памяти.

с 8гб должно на 1002-х быть норм.

Спасибо за важное замечание. А можно ткнуть меня носом - где можно почитать про распределение памяти IOS/гипервайзор(или что там по show *** platform показывает) на линейке ASR1k? Я видел какие-то картинки, но там нет моделей с -X

Share this post


Link to post
Share on other sites
