Получили оборудование WiMax MAXBridge BS 50, клиента под внешнюю антенну MAXBridge CPE 50 и клиента со встроенной антенной, который так же называется MAXBridge CPE 50.



Базовая станция MAXBridge BS 50 стандарта IEEE WirelessMAN 802.16 предназначена для построения фиксированных WiMAX сетей широкополосного беспроводного доступа в диапазоне частот 5150-5350, 5470-5850 МГц.



Более подробно ознакомится с характеристиками и описанием можно на официальном сайте по адресу:



http://www.unidata.com.ua/index.php?lang=rus



Для тех, кто знает английский можете просто http://www.unidata.com.ua



Но там в основном описание для специалистов, нам же интересно все потрогать руками, так что приступим.



Упаковано все в аккуратные коробочки, сначала рассмотрим базовую станцию MaxBridge BS 50:

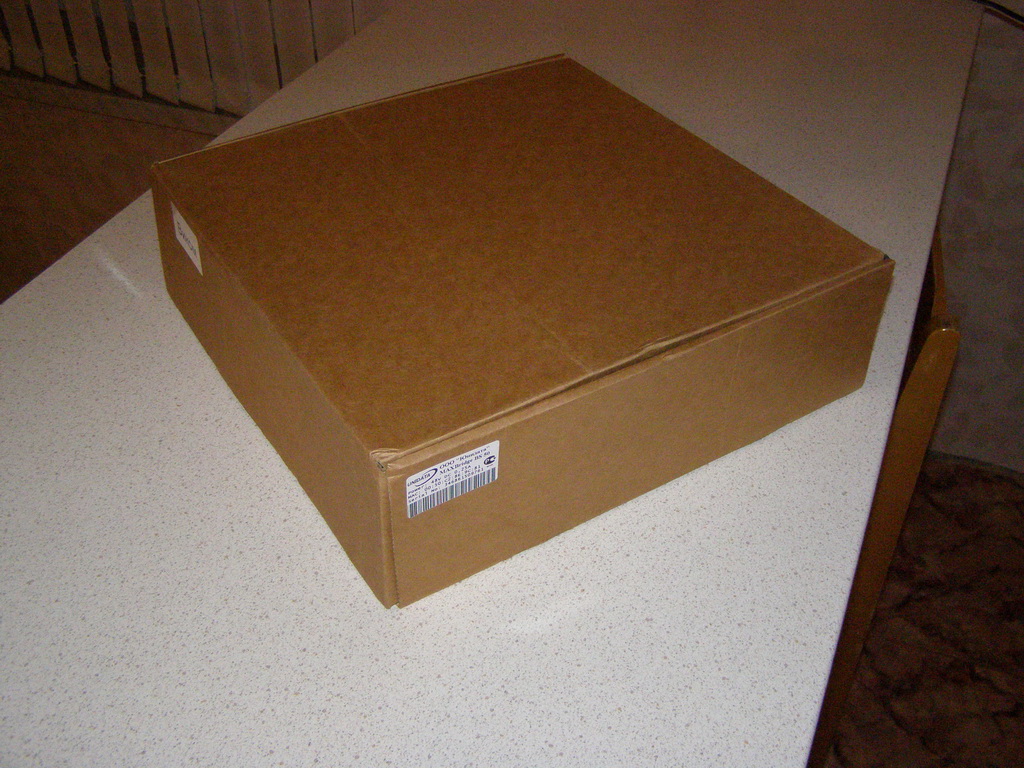

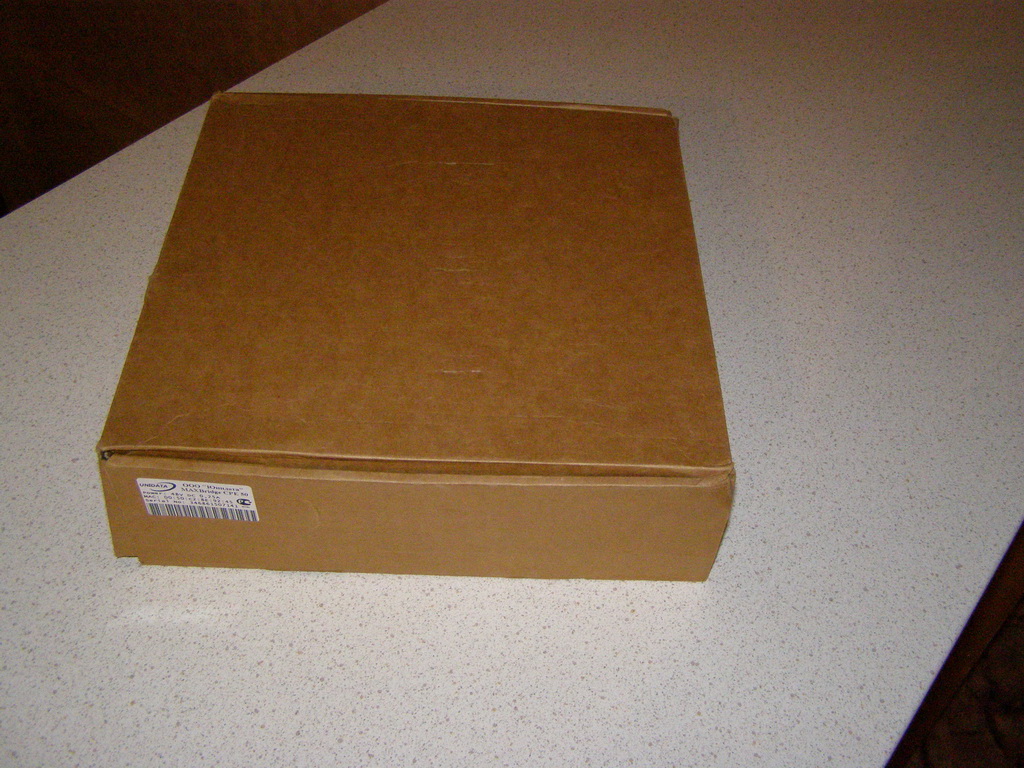

Внешний вид коробки.

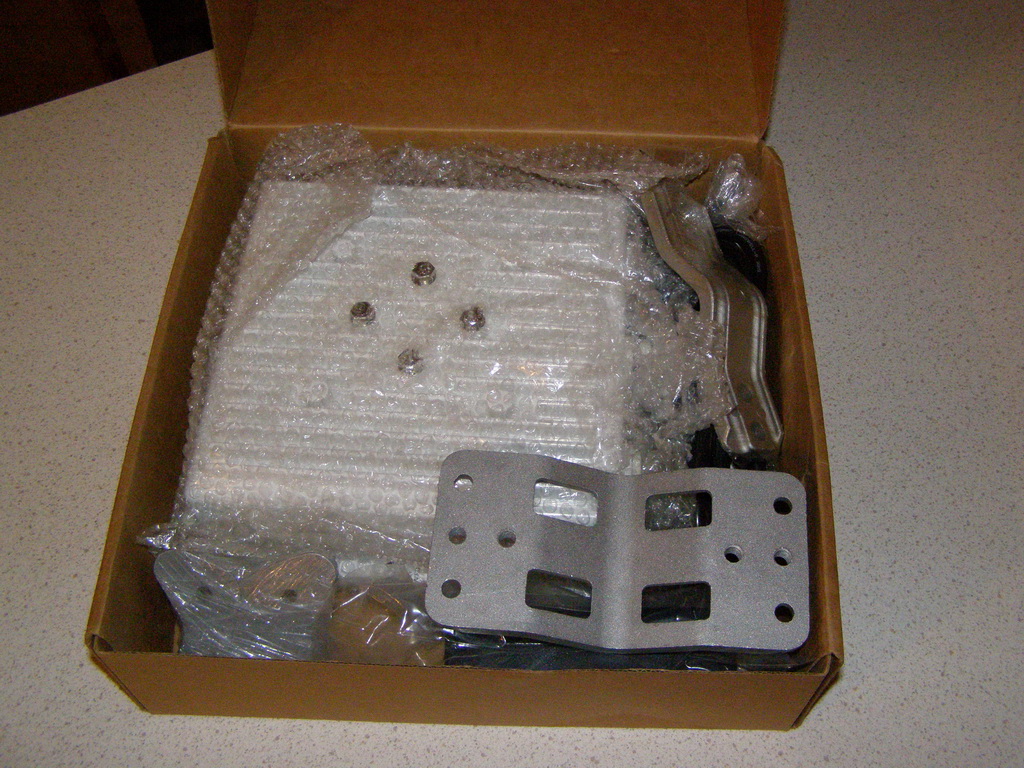

MaxBridge BS 50 и комплектующие аккуратно сложено внутри.

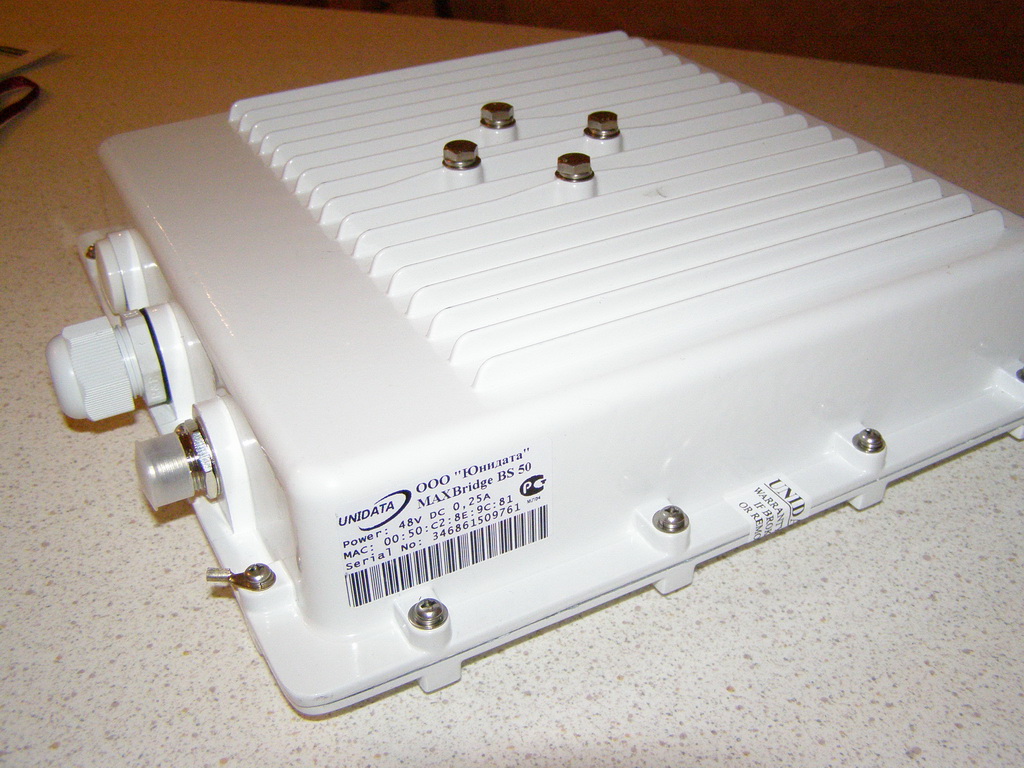

Наклейка с наименованием и серийным номером, так же видна гарантийная наклейка, которую очень легко повредить.

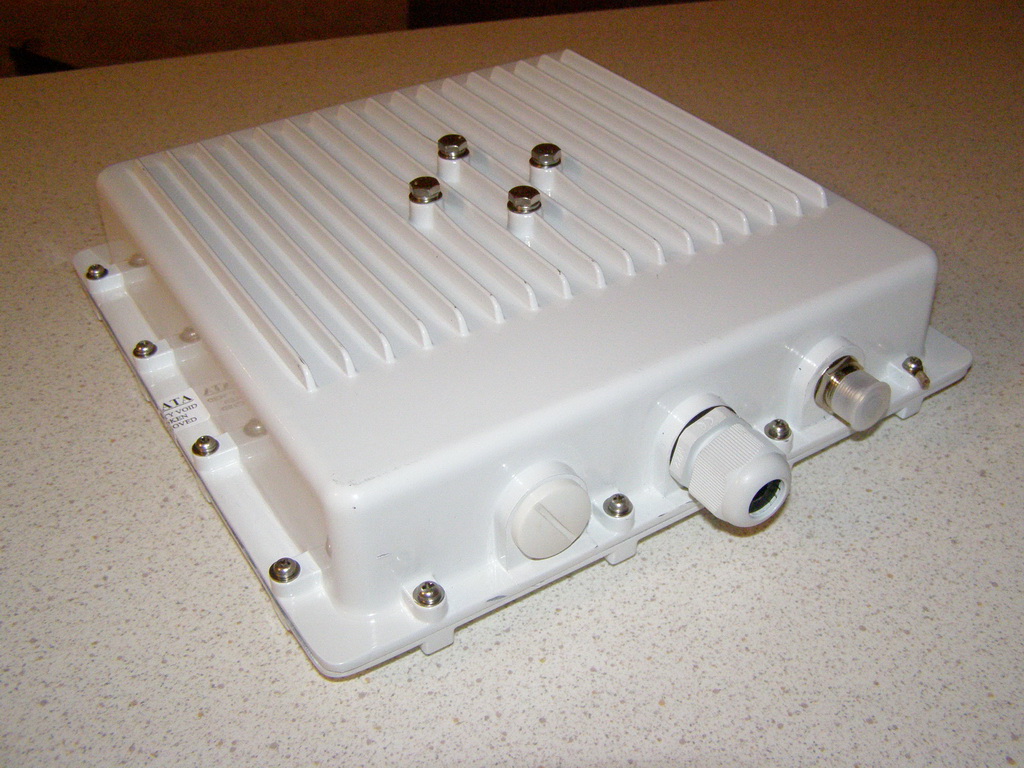

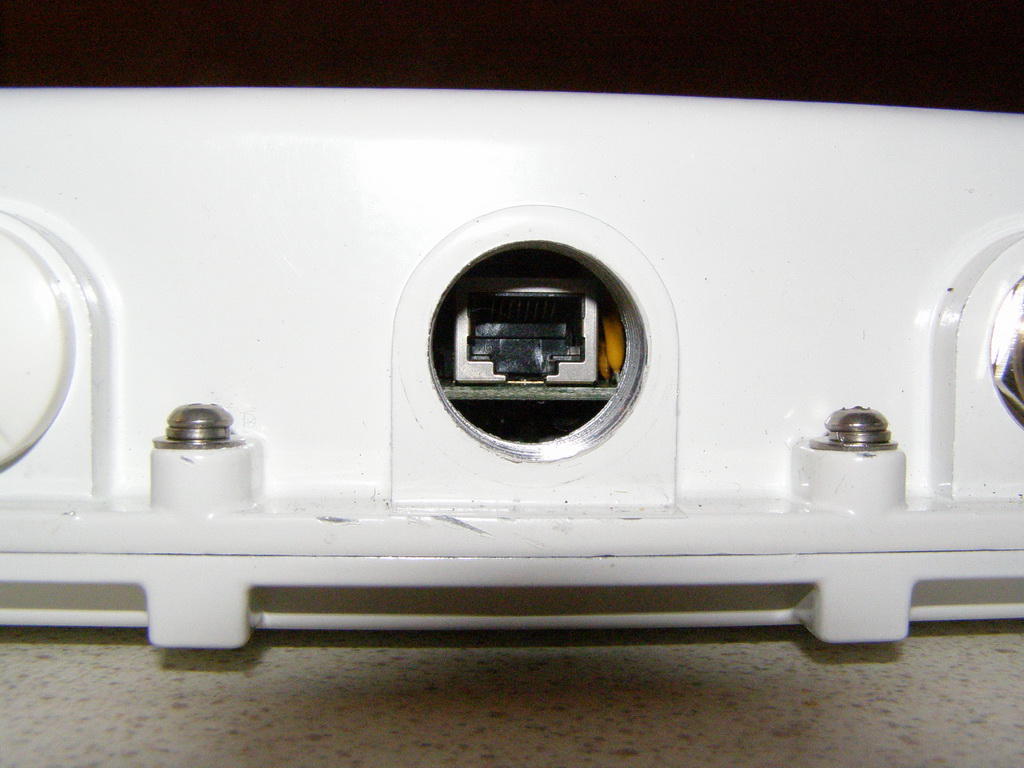

Разъем под антенну и вход для витой пары - спрятан под гермовводом.

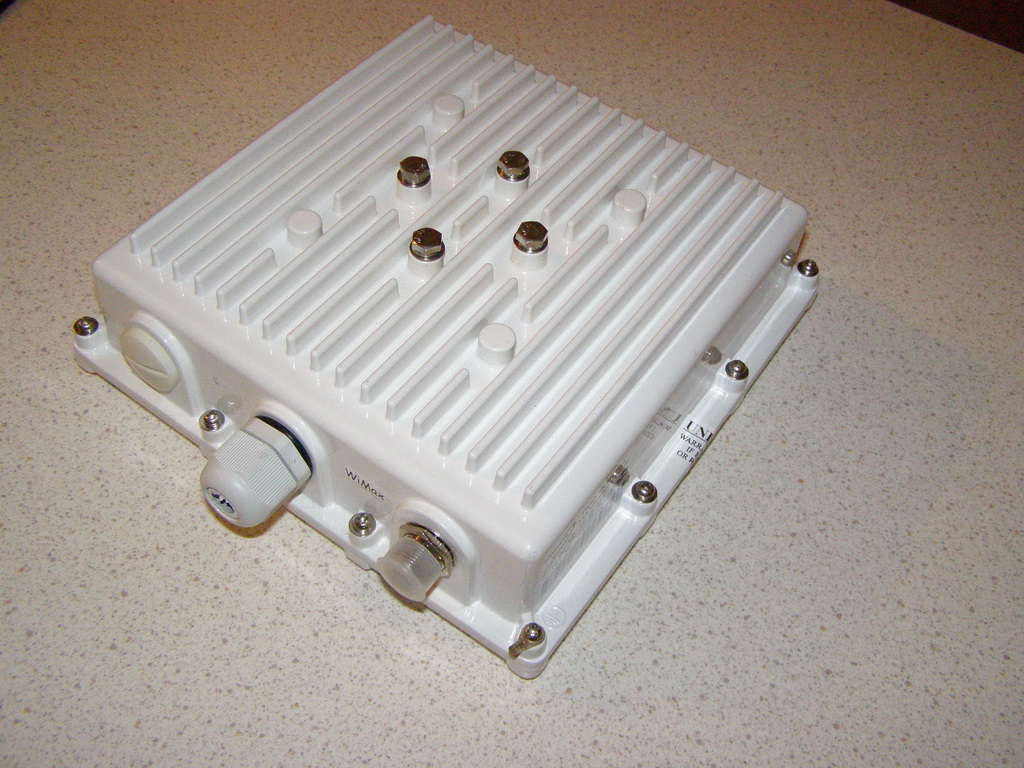

Вид с другой стороны, выпуклый немного корпус MaxBridge BS 50 издали походит на встроенную антенну.

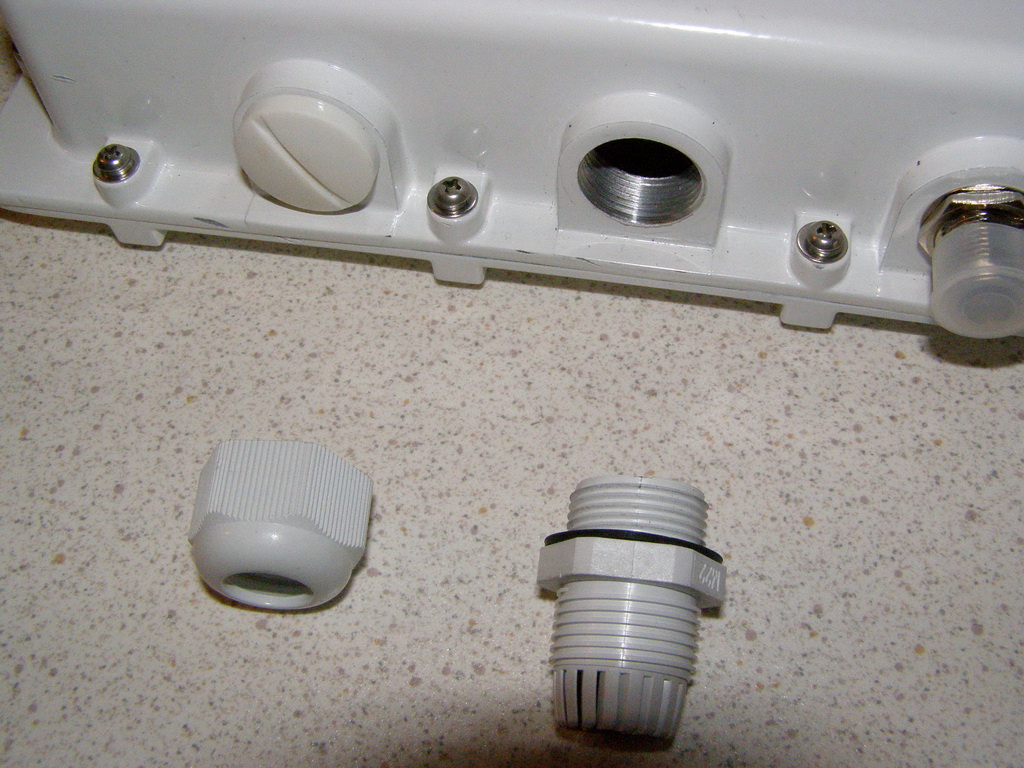

Вот из чего состоит гермоввод, можно вставить уже обжатый кабель - очень удобно. Даже если нарушить герметичность прокладок вода внутри не наделает бед, если и попадет внутрь - тут же вытечет обратно.

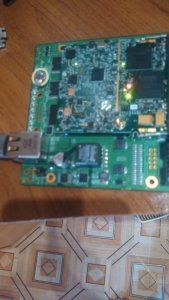

Очень хотелось заглянуть внутрь=)

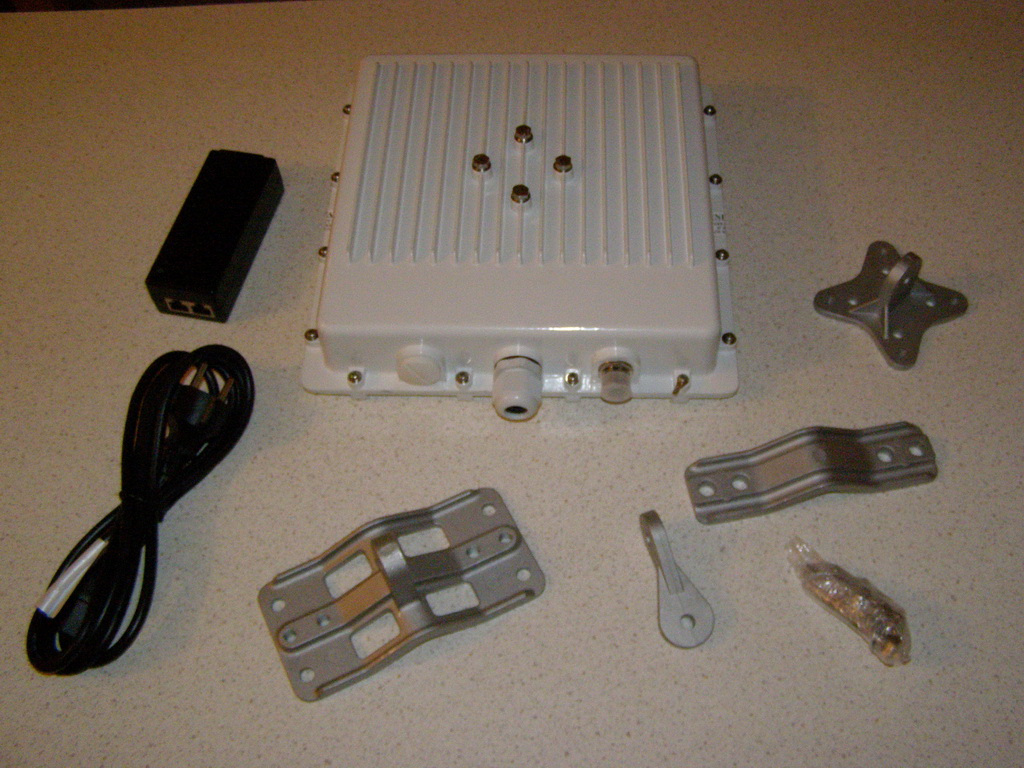

Это комплектация устройства MaxBridge BS 50. Сама базовая станция, блок питания на 48 вольт, кабель к нему, крепеж и болтики. Загогулину в форме восьмерки на базу лучше не ставить - как я понял это для клиентских устройств со встроенной антенной, чтобы направлять ее во всех плоскостях на базовую станцию.





Теперь клиентское оборудование:

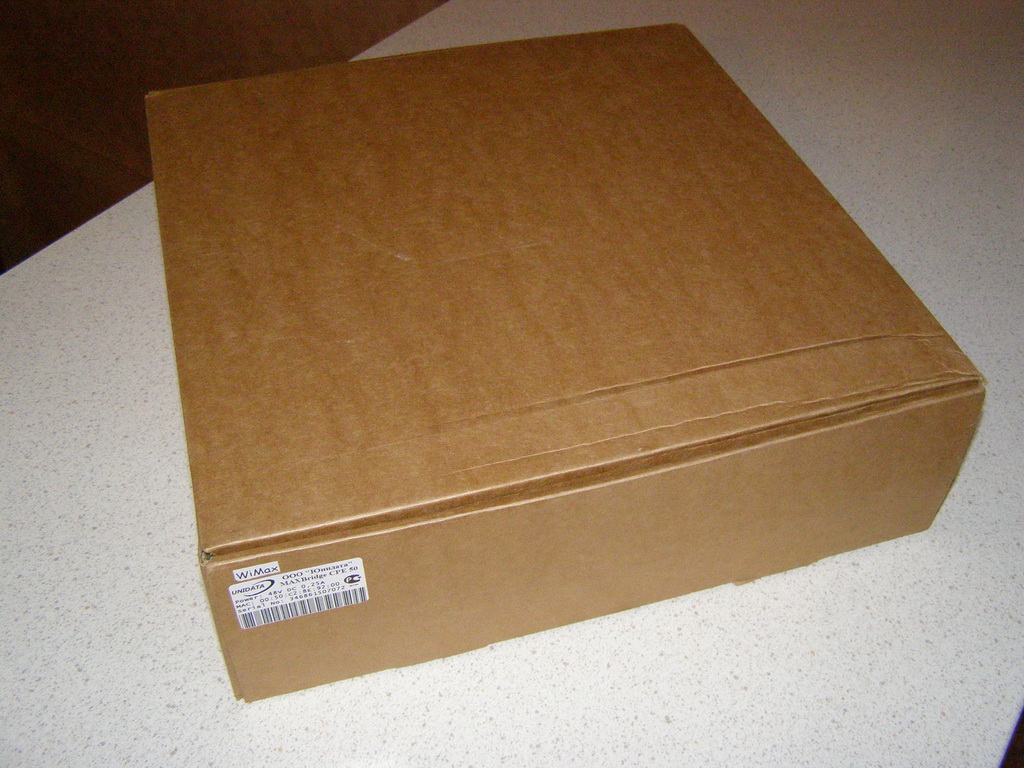

Внешний вид коробки.

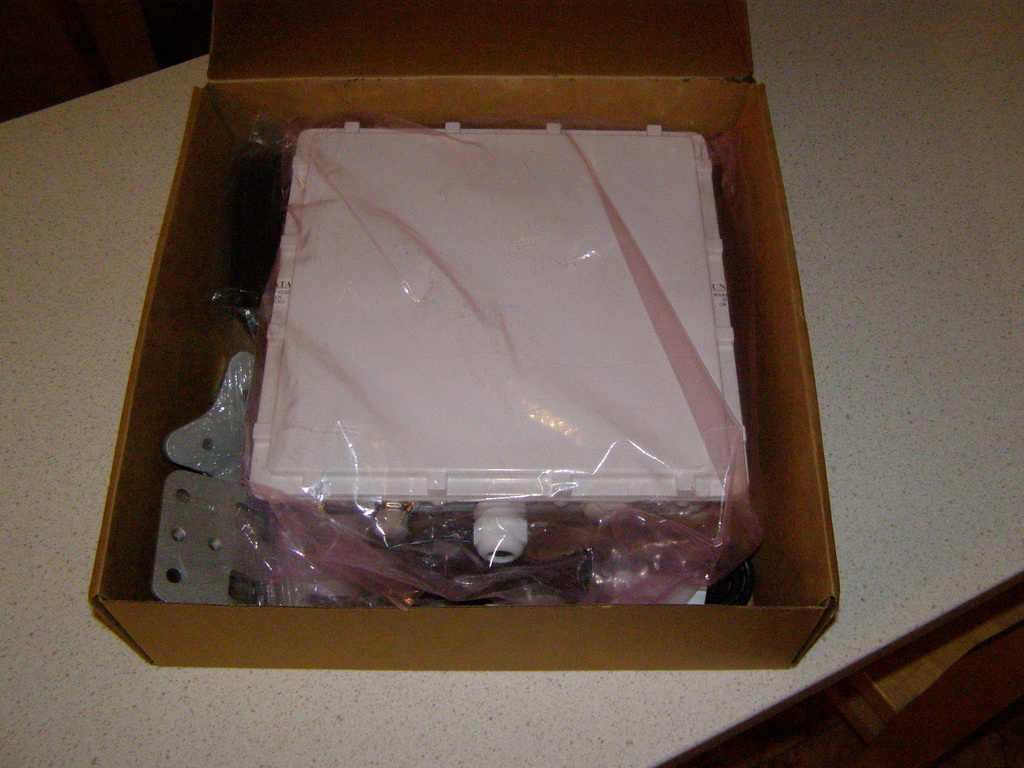

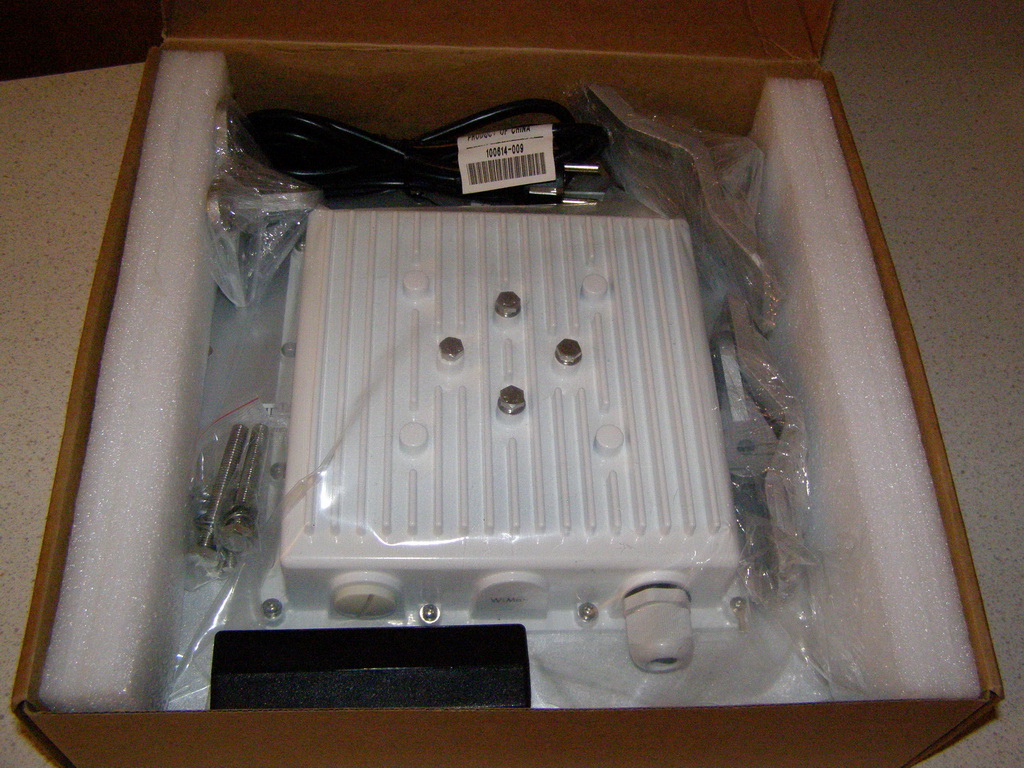

Внутри все так же аккуратно.






Внешний вид - по размеру меньше чем базовая станция.

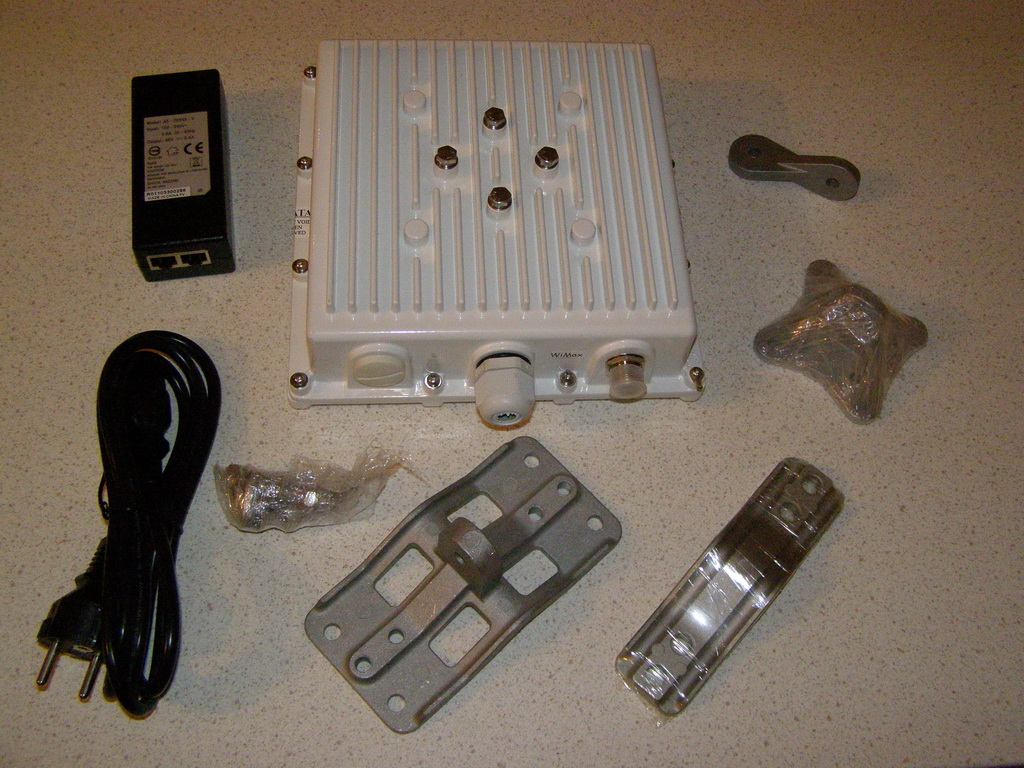

В комплект входит так же все необходимое для монтажа.





Теперь самое интересное - клиент со встроенной антенной. Однако на коробке нигде про это не написано - легко перепутать.








Коробка снова большая.

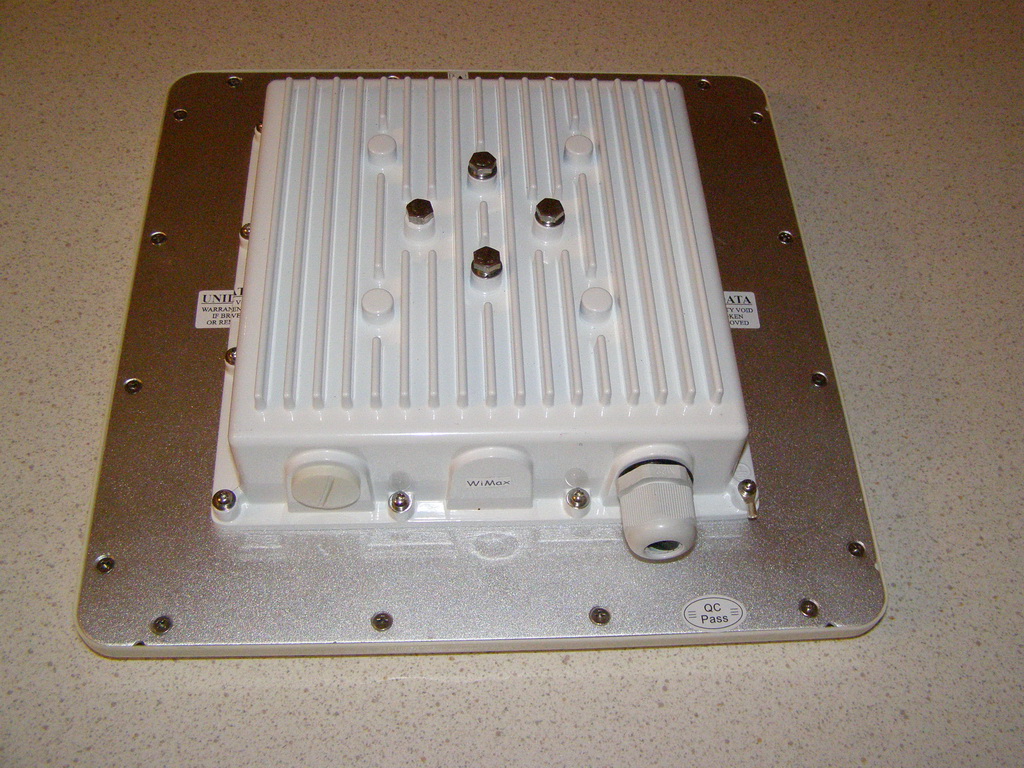

Теперь понятно почему - ведь встроенная антенна несколько больше корпуса устройства.






Гермоввод для витой пары в другом месте.

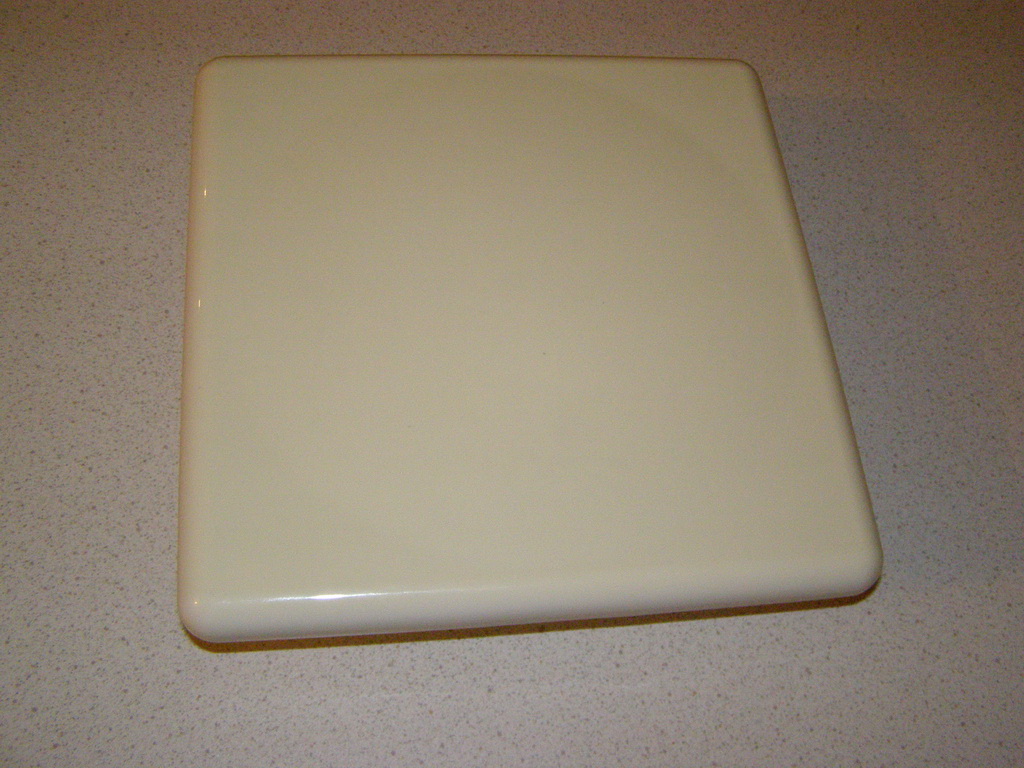

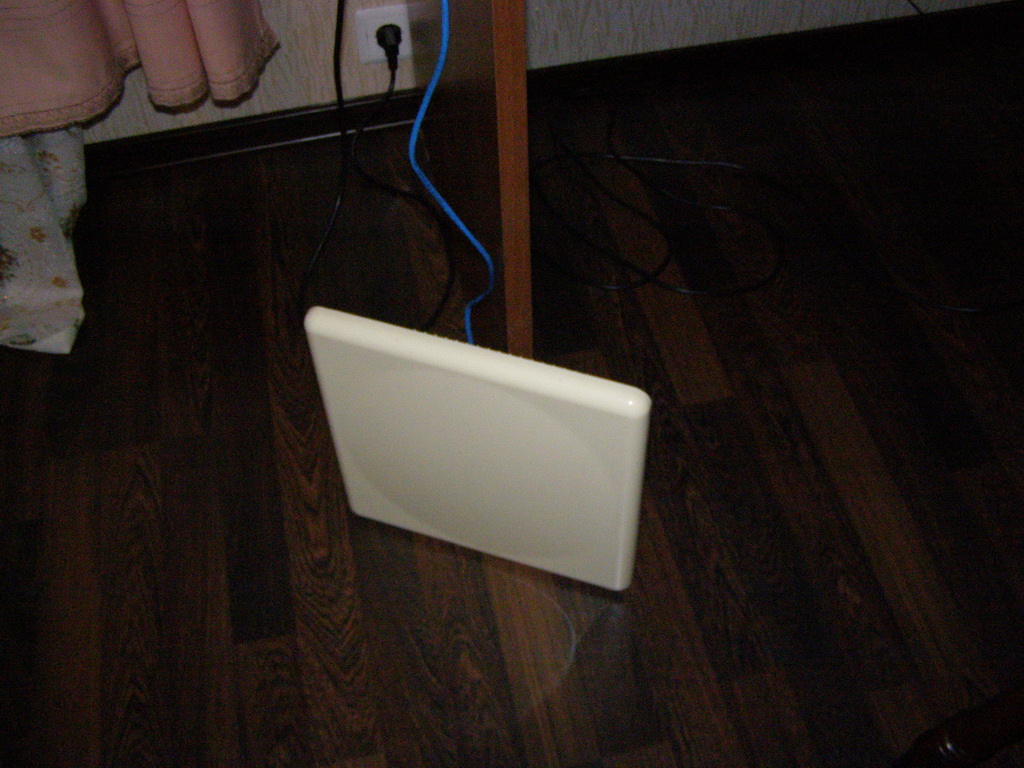

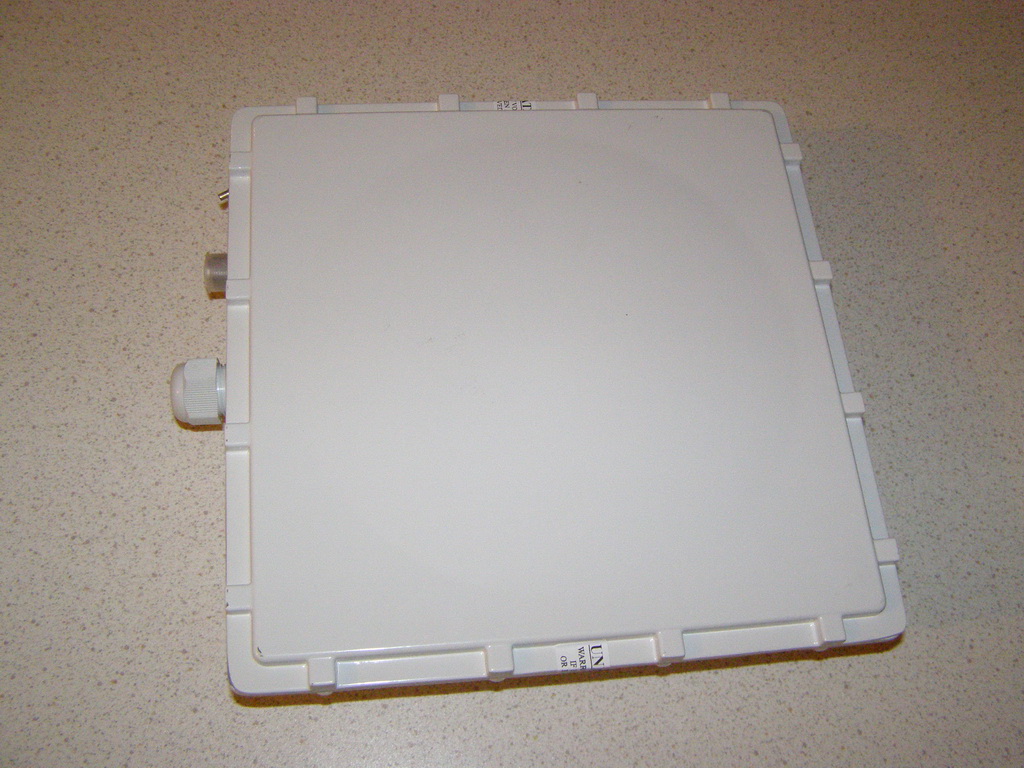

Антенна.

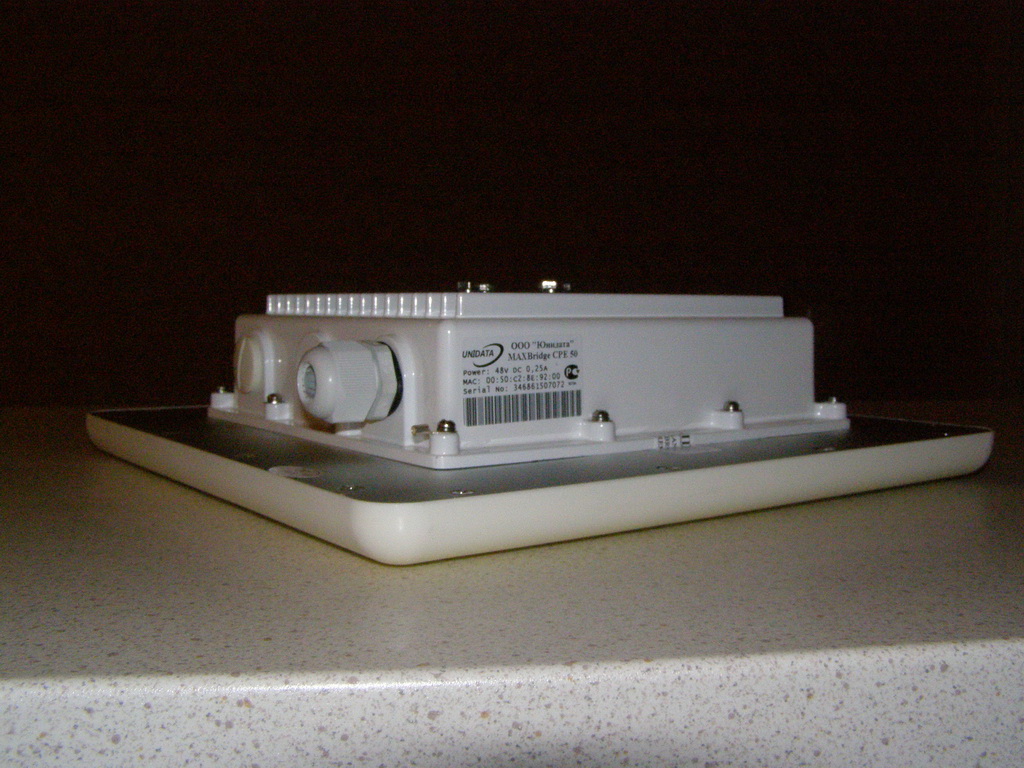

Вид с боку.

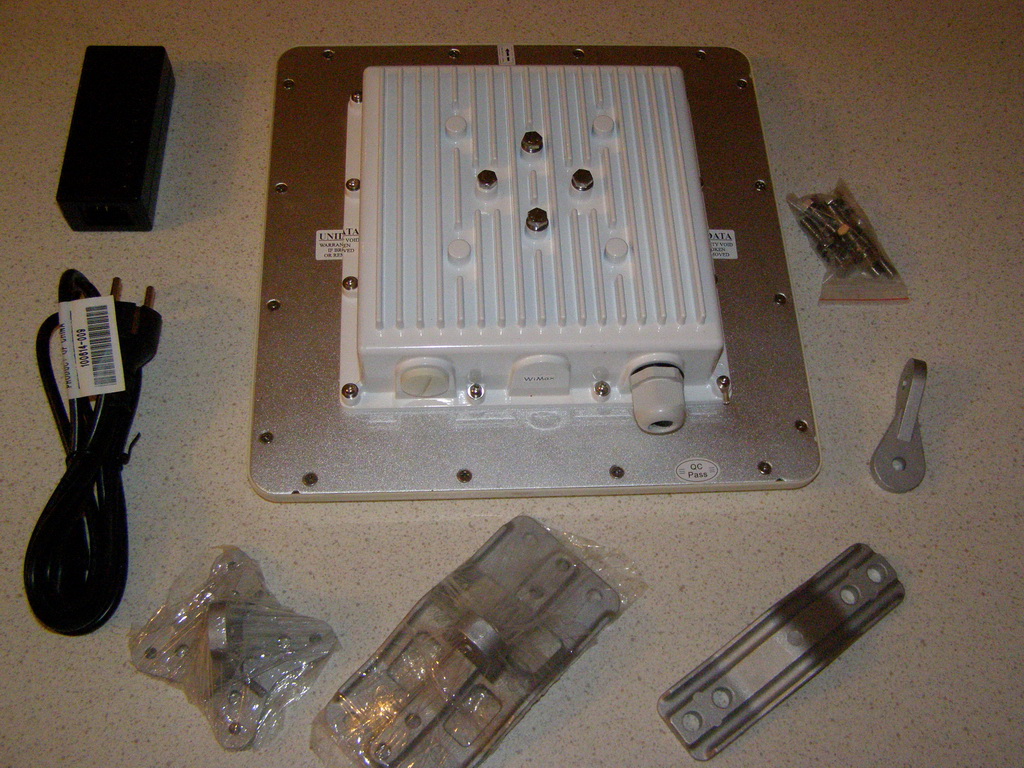

Комплектация все та же, тут как раз и пригодится эта железная восьмерка - с ее помощью можно направить антенну под нужными углами на базовую станцию.

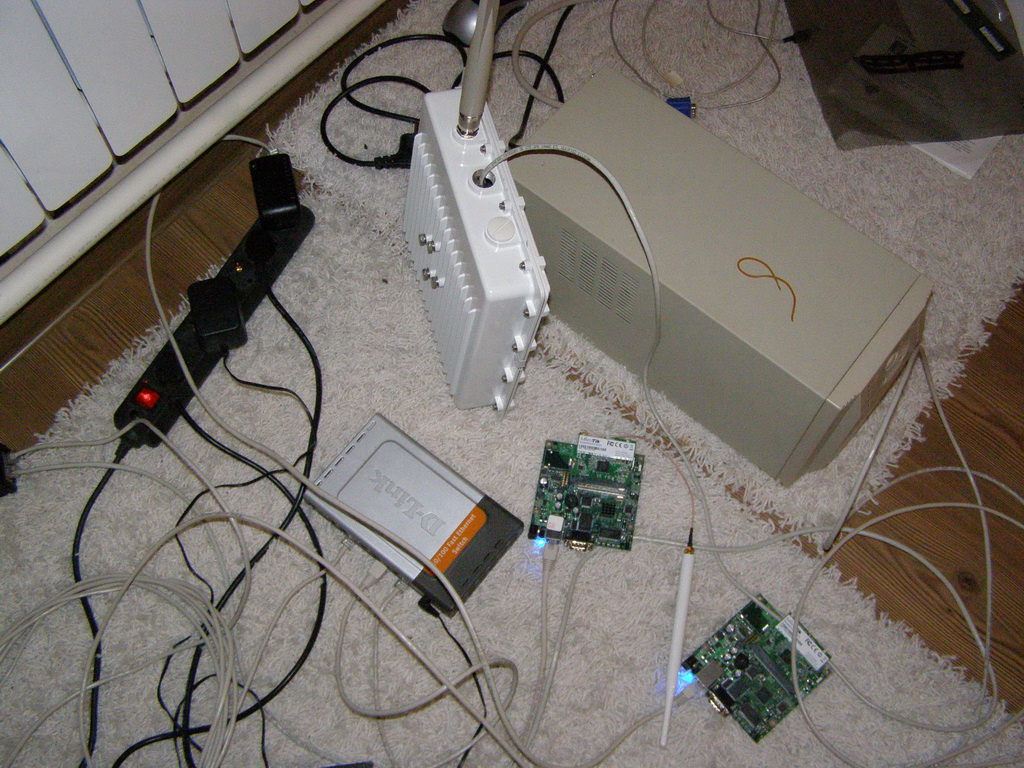

Собрал вот такой тестовый стенд. На базу MAXBridge BS 50 накрутил круговую антенну, а клиентское устройство со встроенной унес в соседнюю комнату и расположил так, чтобы стены как можно больше перегораживали прямую видимость между устройствами. Рядом с базой разместил 2 микротика, чтобы посмотреть что и как работает.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Включил устройства в сеть электропитания, база зашумела внутри вентиллятором, клиент ничем особым не выделялся, только тихо пшикнул внутри.



Никакой инструкции по быстрой установке с устройствами не было, но мне сообщили IP адреса и пароли по умолчанию.

Для базовой станции это 192.168.0.7, для клиента - 192.168.0.5.

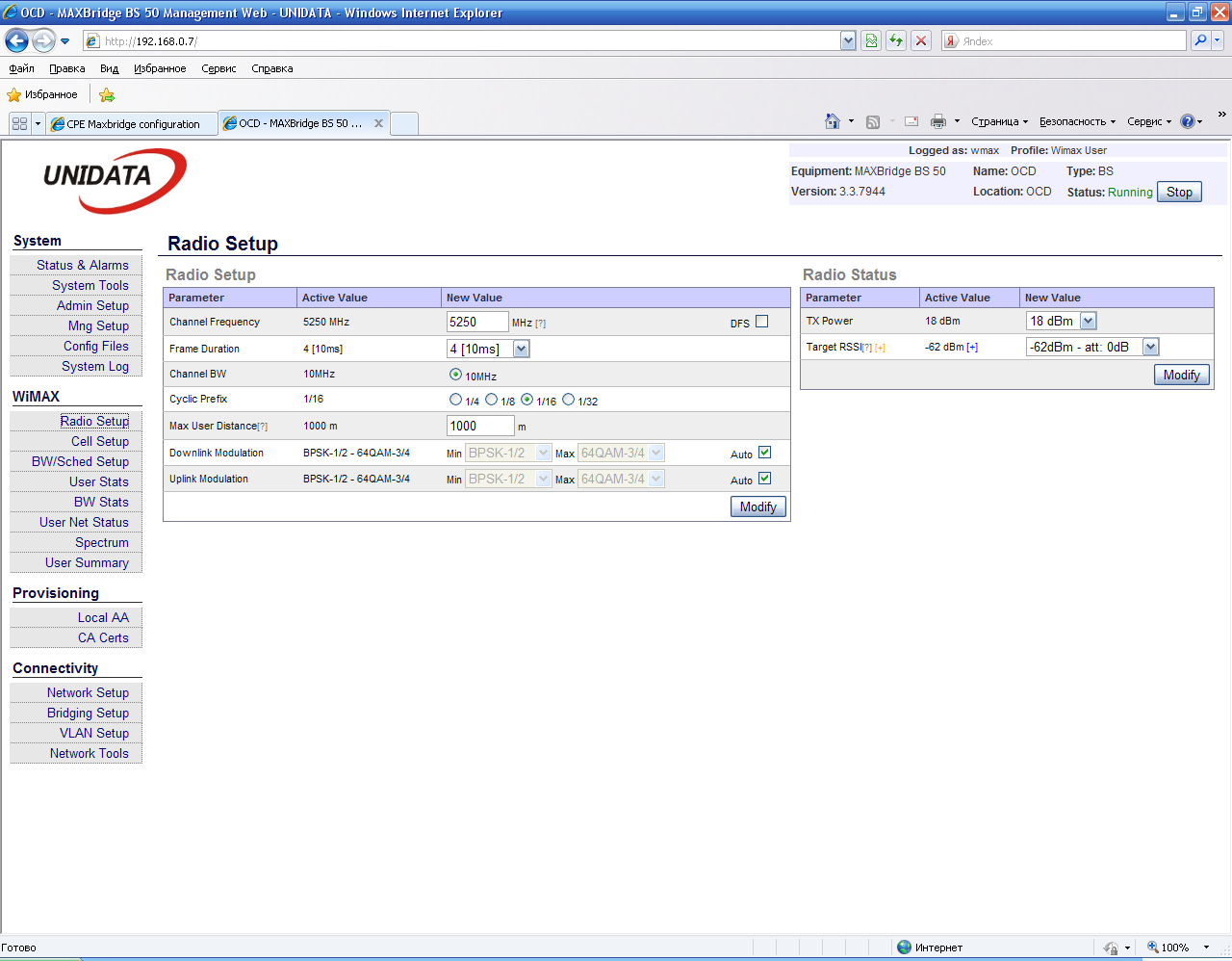

Хоть в интерфейсе базовой станции много различных настроек, но они установлены по умолчанию в нужные параметры. Все что надо было сделать для того, чтобы база заработала - это добавить мощности в графе TxPower и указать частоту, на которой будет работать база - Channel Frequency, так же нужно не забыть указать большее расстояние в поле Max User Distance. Для тестирования в помещении увеличивать расстояния мне не понадобилось, поэтому я оставил значение по умолчанию.

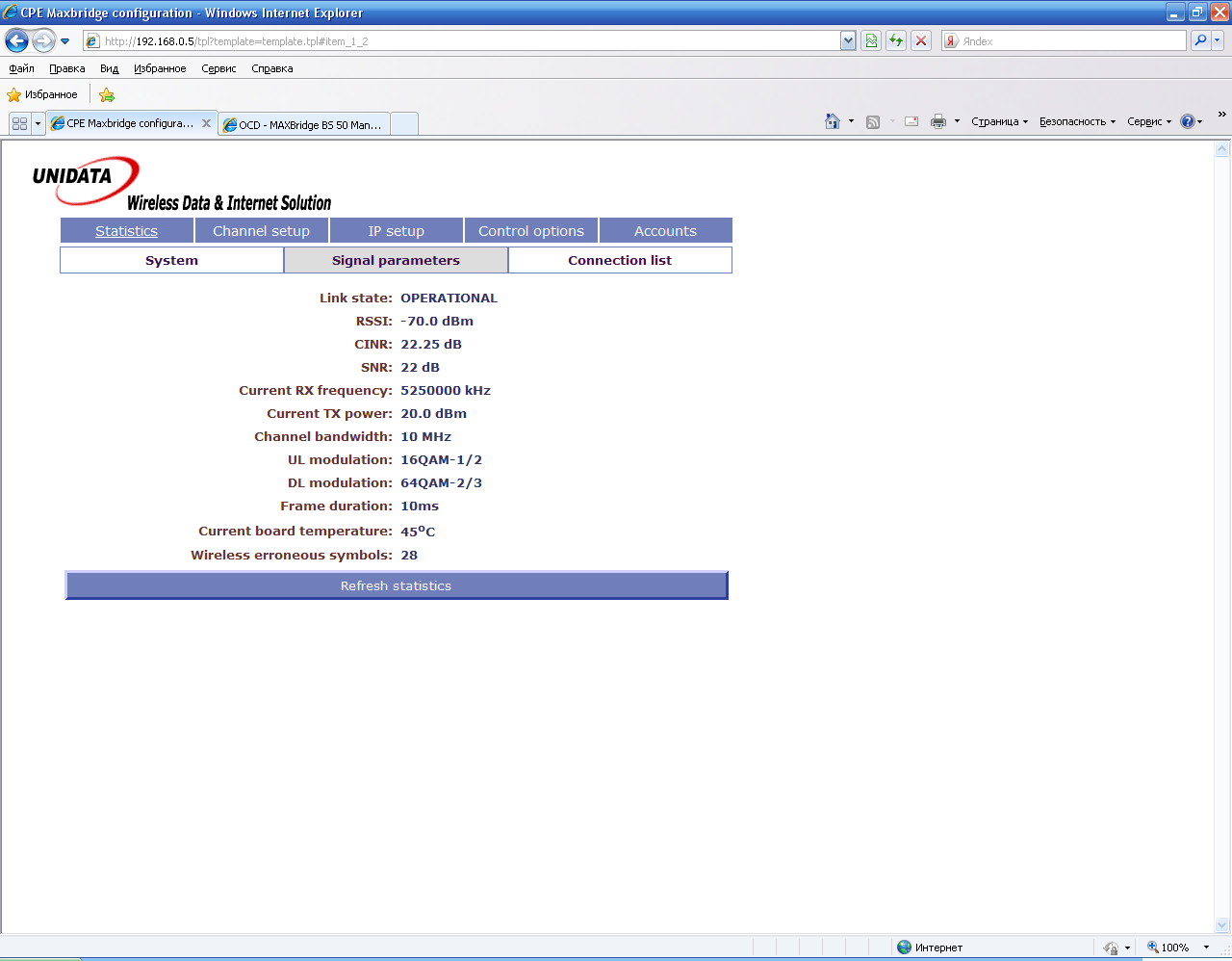

Клиентское устройство настроилось так же легко, достаточно указать MAC адрес базы и частоту на которой работать. И вот оно уже присоединилось к БС.

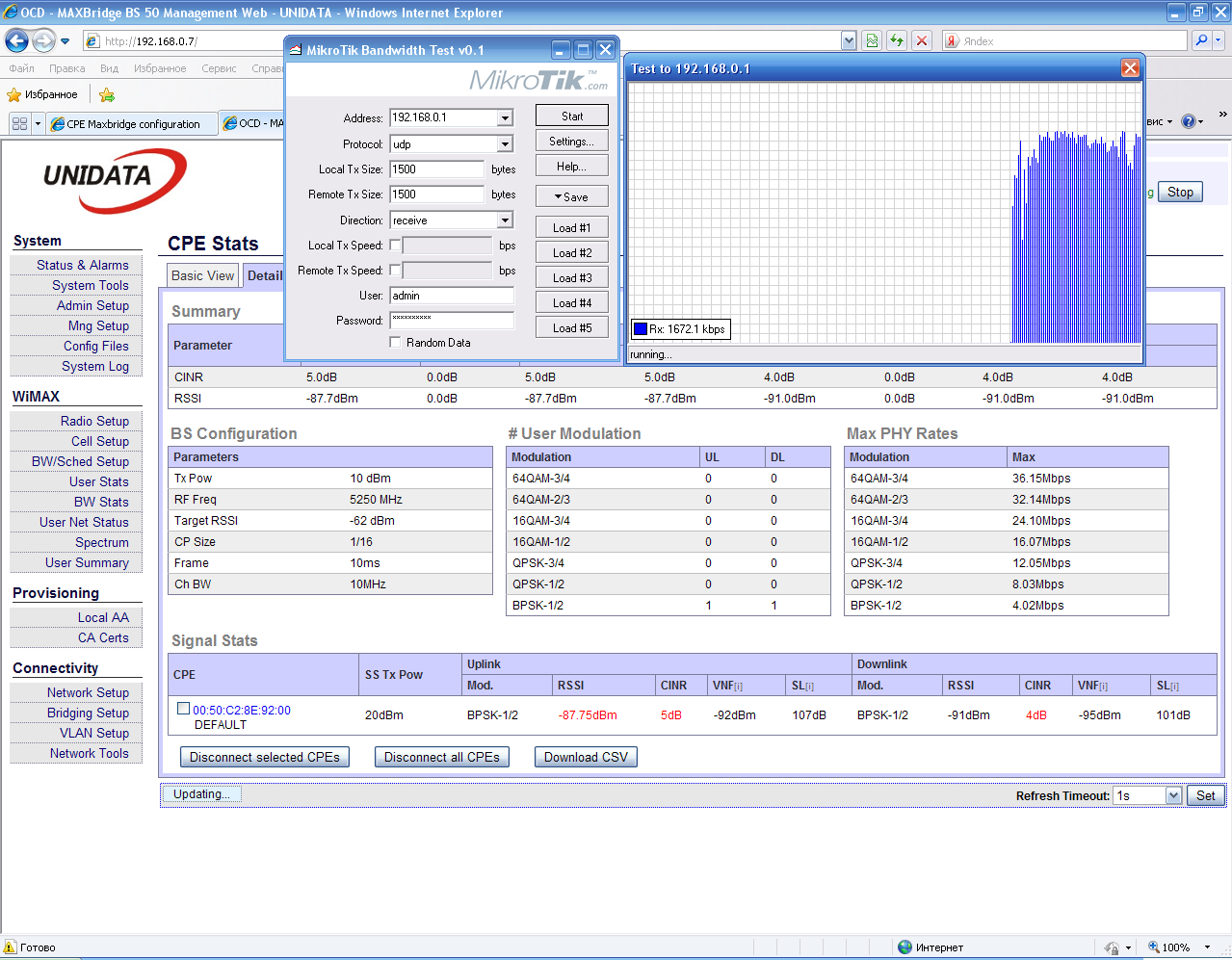

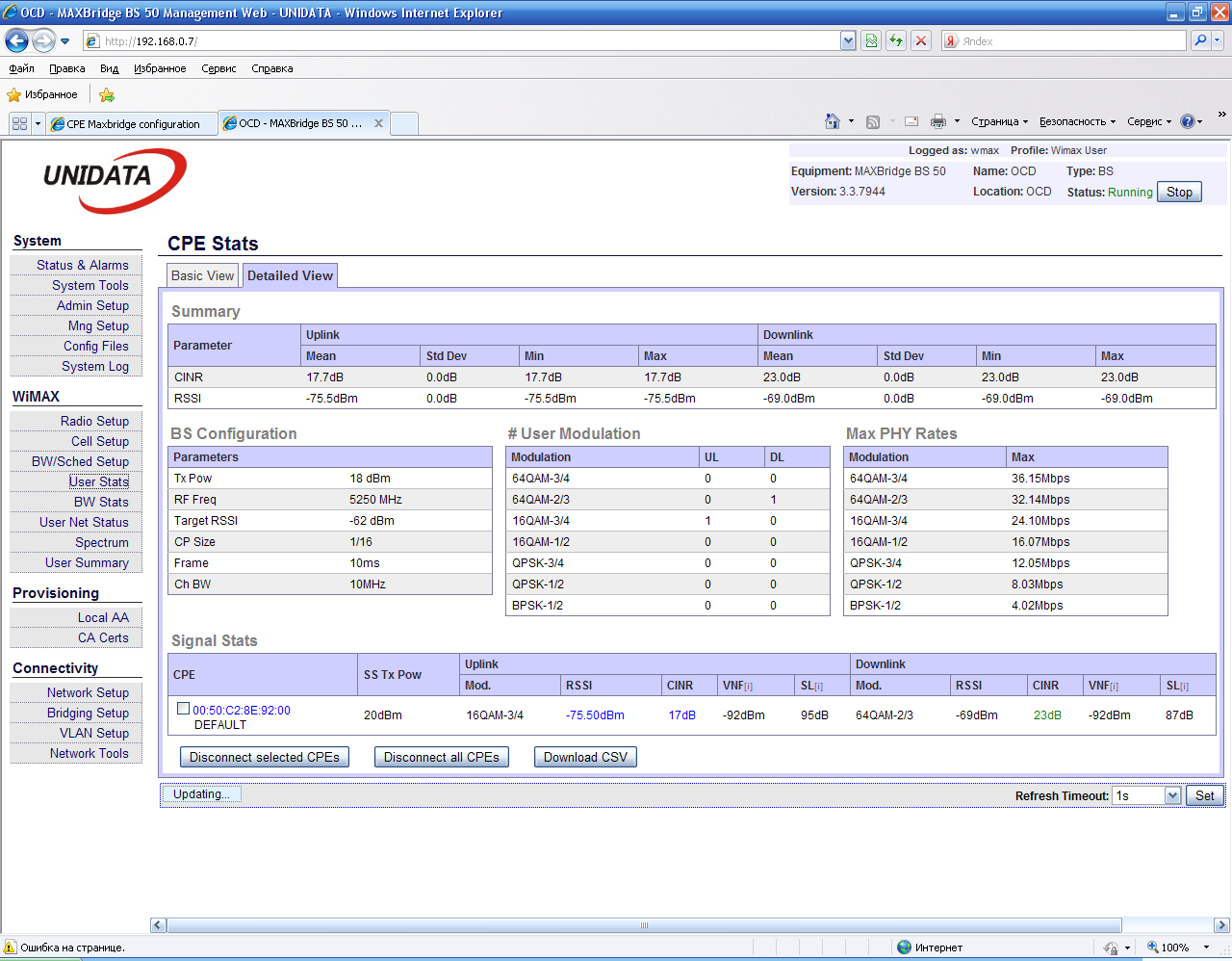

На базе клиент так же появился в списке - там отражено все, и скорости, и сигналы для приема и передачи данных. Так же показывается сколько клиентов работает на определенных модуляциях. Когда их будет много одним взглядом на этот экран можно определить к кому нужно съездить и поменять антенну на более узконаправленную, чтобы он имел как можно более высокую скорость.






Загородил устройства дополнительно, добился очень низких сигналов, ниже не смог - клиент просто не присоединялся к базе.

При сигналах -91/-87 скорость скачивания для клиента была около полтора мегабита, но это в помещении, думаю на открытом воздухе могло бы быть и больше - около 3-х мегабит.

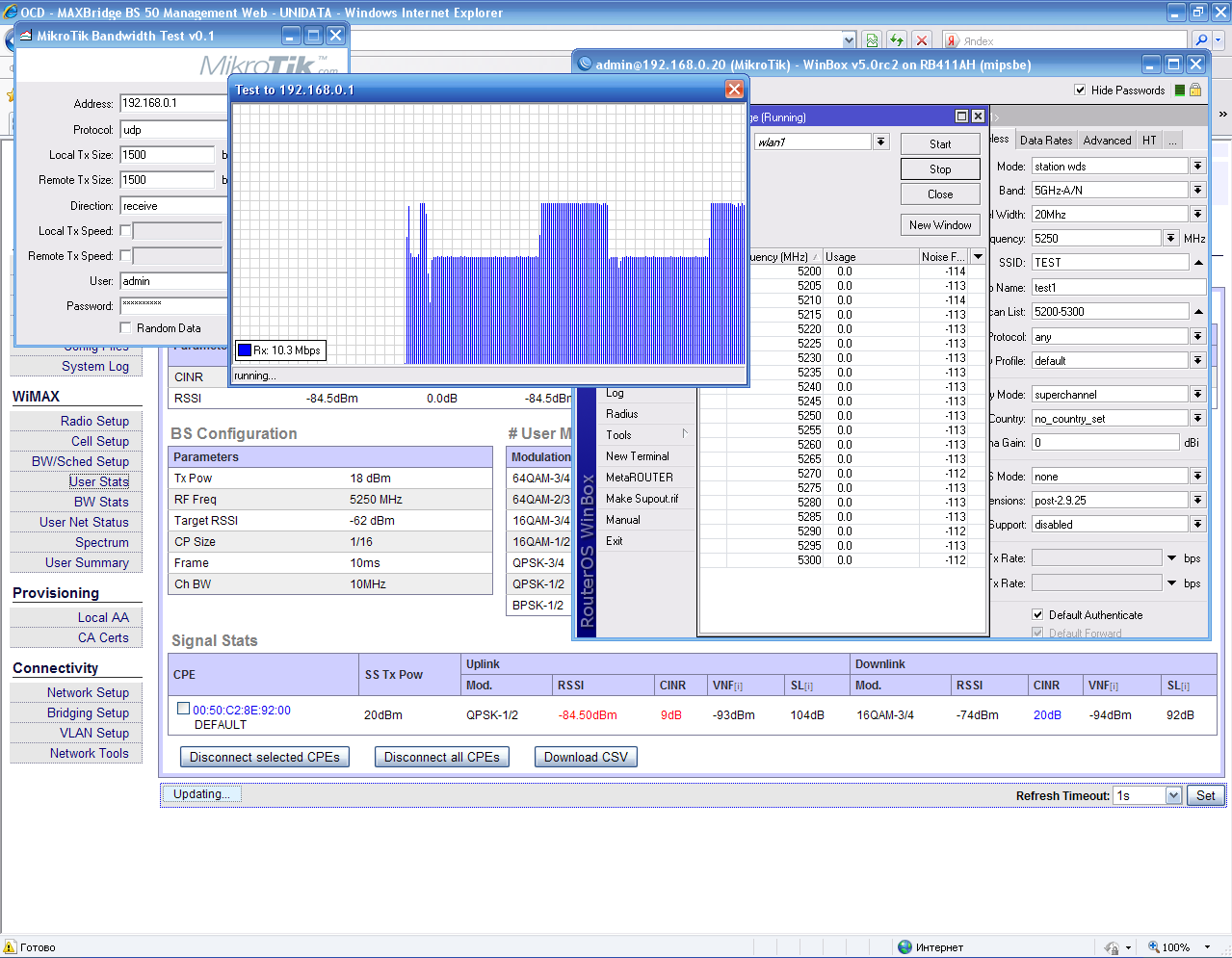

Прописал в микротике сканлист 5200-5300, запустил передачу данных через MAXBridge и запустил сканирование использования частот - он ничего не показал, значит микротик как и любое другое вайфай устройство просто не узнает что на его частоте работает ваймакс.






Видимо на самом деле в помещении ваймакс нельзя использовать. Пинги даже без нагрузки стабильно 64, на каждого проходящего рядом человека устройство реагирует падением скорости прокачки данных. Выходит его можно успешно применять для охраны периметра - никто через забор не перелезет без его ведома=)



Но я все же покопался по настройкам и добился его нормальной работы в помещении, нужно только значение параметра Frame Duration поставить в минимальное значение 2.5 и в итоге получить пинги 10мс под нагрузкой и без=) и проходящие мимо люди уже совсем на него не влияют.



За несколько часов работы базовый блок ощутимо нагрелся, клиентский тоже был теплый. Значит устройство выделяет достаточно тепла для обогрева зимой, а если их дополнительно утеплить снаружи - никакой мороз не страшен будет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Интересно, спасибо за обзор! Есть ли возможность проверить работу в режиме p2mp, а именно, как реально "плохой" клиент, использующий всю доступною ему полосу влияет на скорость/джиттер у "хорошего" клиента? Пока что всё описаное ничем существенным (кроме "невидимости") от Wi-Fi в имплиментации Mikrotik не особо отличается...

Изменено пользователем andryas

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Интересно, спасибо за обзор! Есть ли возможность проверить работу в режиме p2mp, а именно, как реально "плохой" клиент, использующий всю доступною ему полосу влияет на скорость/джиттер у "хорошего" клиента? Пока что всё описаное ничем существенным (кроме "невидимости") от Wi-Fi в имплиментации Mikrotik не особо отличается...

Конечно все это будет, как только привезут антенну на 5ггц повешу оборудование на высоте 60 метров и начну тестировать на улице.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Корпуса и корпус+антенна у CPE как у ARC Wireless, у меня на складе такие лежат.

Ждем тест на пролете >10Км

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Интересно, спасибо за обзор! Есть ли возможность проверить работу в режиме p2mp, а именно, как реально "плохой" клиент, использующий всю доступною ему полосу влияет на скорость/джиттер у "хорошего" клиента? Пока что всё описаное ничем существенным (кроме "невидимости") от Wi-Fi в имплиментации Mikrotik не особо отличается...
как влияет - зависит от 2-х настроек.

глобально - от BW/Sched Setup(3 варианта для BE - EQ Rate, EQ Symbols, UserDef(Weighted Fair) и индивидуально от провижнинг. В EQ Rate - база будет пытаться выравнять скорость, в EQ Symbols - выровнять тайминг, ну а в Weighted Fair - админ распределяет тайминг по модуляциям.

В провижнинге есть тип сервиса который предоставляет CBR - UGS, если "плохому" клиенту дать UGS на 80% емкости сектора, прочим уже будет плохо.

фрейм 2.5мс при работе более 3-х абонентов применять не советую - эффективность использования сектора будет падать.

при более 10 абонентов фрейм лучше использовать 10мс.

Вообще чем более детально админ понимает особенности технологии и вообще как в его сети ходит трафик - тем эффективнее можно использовать такое оборудование.

Так же советую в BWStats смотреть почаще.



а то, что МТ не видит шум просто говорит о том, что его "анализатор" - это iw -scan :)



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Ждем тест на пролете >10Км

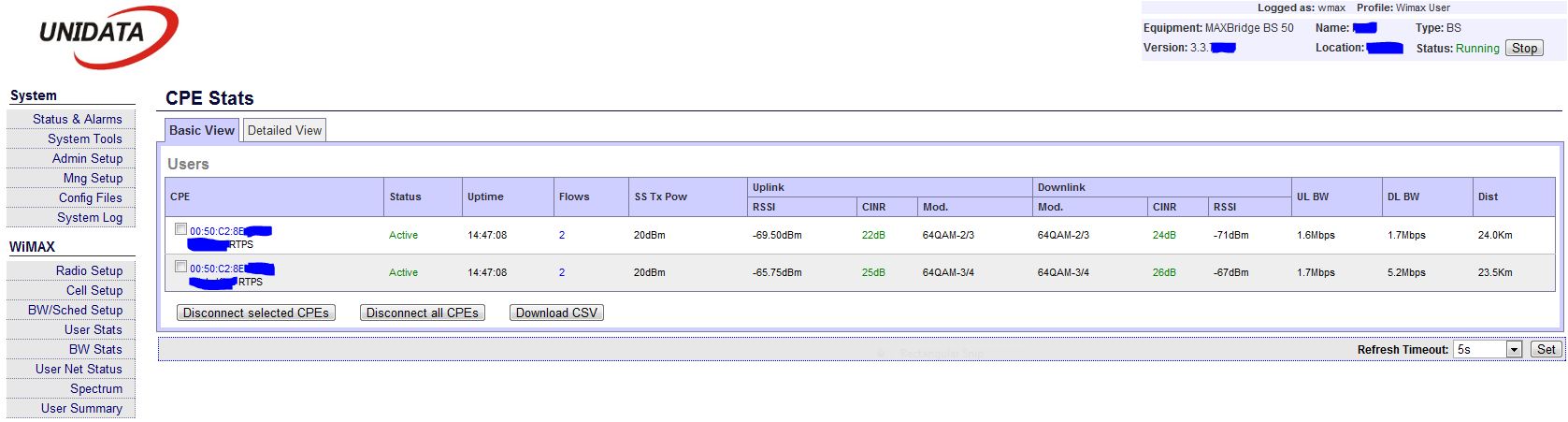

пока можно порассматривать. трафик там понятно не максимум, т.к. линки в работе.

Антенна тоже понятно, что не интегрированная.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Ждем тест на пролете >10Км

пока можно порассматривать. трафик там понятно не максимум, т.к. линки в работе.

Антенна тоже понятно, что не интегрированная.

Картинки не интересно, у меня на 35км сигнал -64 и прокачка норм в обычном G.

Интересен отзыв в сравнении с МТ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Ждем тест на пролете >10Км

пока можно порассматривать. трафик там понятно не максимум, т.к. линки в работе.

Антенна тоже понятно, что не интегрированная.

Картинки не интересно, у меня на 35км сигнал -64 и прокачка норм в обычном G.

Интересен отзыв в сравнении с МТ.

Зеркала наверное 2 метра?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Картинки не интересно, у меня на 35км сигнал -64 и прокачка норм в обычном G.

Интересен отзыв в сравнении с МТ.

Зеркала наверное 2 метра?

Сетки на 27дб обычные по 50 баксов и XR5 в придачу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
Ждем тест на пролете >10Км

пока можно порассматривать. трафик там понятно не максимум, т.к. линки в работе.

Антенна тоже понятно, что не интегрированная.

Картинки не интересно, у меня на 35км сигнал -64 и прокачка норм в обычном G.

Интересен отзыв в сравнении с МТ.

Эту базу поставили там, где МТ уже не работал никак и ни с какими антеннами. На базе панельная антенна, на клиентах 29dBi решетки литые.

Т.е. сняли МТ и поставили эту базу и 2 терминала.

Это 2 канала к региональным операторам мелким.



Картинки не интересно, у меня на 35км сигнал -64 и прокачка норм в обычном G.

Интересен отзыв в сравнении с МТ.

Зеркала наверное 2 метра?

Сетки на 27дб обычные по 50 баксов и XR5 в придачу.

XR5 в g работает? Может в a?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Может. Совсем не повод подкалывать такими мелочами.



По какой причине не работал МТ ? С эфиром беда?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

По ряду причин.

Частично перекрыты зоны Френеля, климат специфический - туманы и эфир уже был последней каплей.

До того как-то еще работал МТ, а потом соседние пионэры понаставили УБНТ и МТ работать перестал, то есть операторы такой канал покупать отказались.

Ну а сейчас все равботает, отвалов нет уже пару месяцев...



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Извольте спросить, MAXBridge по классу превосходит Radwin или нет?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

Извольте?

Не издевайтесь над русским языком...

MAXBridge PtP 50 vs radwin wl1000 5GHz?

примерно в одну цену, у MAXBridge за счет радио возможна работа в трудных условиях.

у радвин есть решение под Е1 родное, нет адаптивного фрейма, пинг поменьше раза в 3.

скажем так, MAXBridge Ptp 50 есть смысл пробовать там, где радвин работать не может нормально из-за эфира или зоны френеля перекрытой частично.



Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

С "извольте" переборщил)

MAXBridge есть для диапазона 2.4 ггц или только 5?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
С "извольте" переборщил)

MAXBridge есть для диапазона 2.4 ггц или только 5?

На 2.4 вимакса не бывает.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
С "извольте" переборщил)

MAXBridge есть для диапазона 2.4 ггц или только 5?

На 2.4 вимакса не бывает.

Эх, а помечтать и пару ргистров перешить ... :)

Я правда про мобильный.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

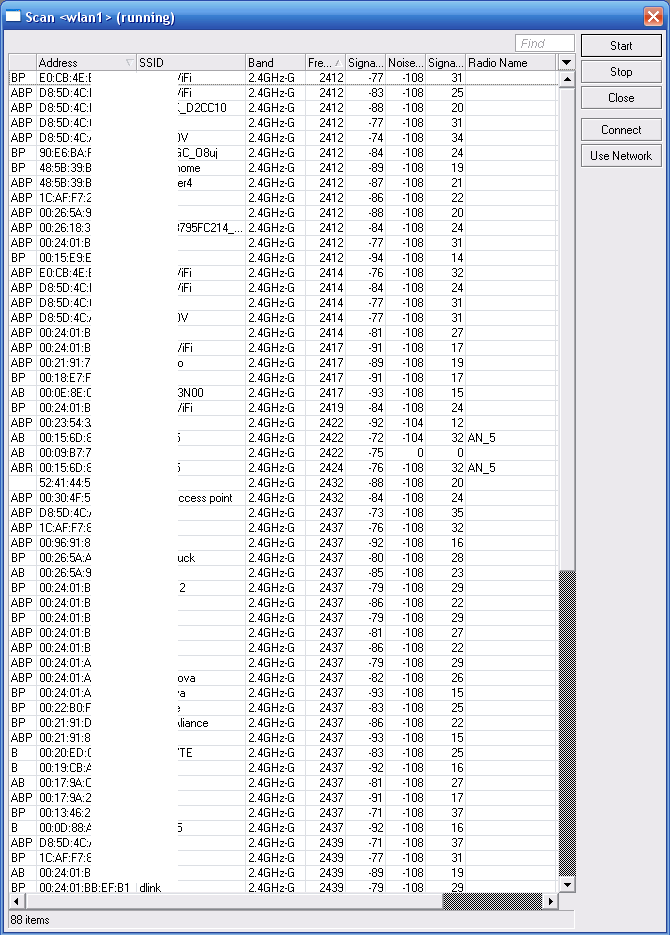

А мне бы хотелось вот эту веселую компанию немного проредить чем-то=) у меня даже экрана не хватило чтобы весь список посмотреть.

88 сетей поймались с крыши 9-ти этажки на круговую антенну.

Тут как раз фиксированный ваймакс на 2.4ггц пригодился бы.


Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
С "извольте" переборщил)

MAXBridge есть для диапазона 2.4 ггц или только 5?

оно по смыслу обратное, от того, что вы пытались сказать.

Терминал в принципе есть. Базы нет :)

Для базы надо редизайн радио серьезный делать.

Ну и это уже будет не WiMAX, т.к. такого радио в WiMAX ни у кого больше не будет.

Если будет очень большой разовый заказ..(10к+ баз) можно подумать.

Это что касается фикс.

Что касаемо мобильного - в процессе... пока действующих образцов нет :)







С "извольте" переборщил)

MAXBridge есть для диапазона 2.4 ггц или только 5?

На 2.4 вимакса не бывает.

Эх, а помечтать и пару ргистров перешить ... :)

Я правда про мобильный.

не все так просто...
Изменено пользователем Ainy

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
А мне бы хотелось вот эту веселую компанию немного проредить чем-то=) у меня даже экрана не хватило чтобы весь список посмотреть.

88 сетей поймались с крыши 9-ти этажки на круговую антенну.

Тут как раз фиксированный ваймакс на 2.4ггц пригодился бы.

Хех у меня после покатушек с "Неводом-2" по городу порядка 15 экранов говна всякого вроде Vasya Pupkin_home, DomolinkWiFi и прочего...А благодаря UBNT - Ещё и в плюсовых и минусовых каналах тоже хватает...

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
А мне бы хотелось вот эту веселую компанию немного проредить чем-то=) у меня даже экрана не хватило чтобы весь список посмотреть.

88 сетей поймались с крыши 9-ти этажки на круговую антенну.

Тут как раз фиксированный ваймакс на 2.4ггц пригодился бы.

для этих целей и мобильный подойдет не хуже.

если есть желающие заказать 10к баз, за полгода можно сделать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
С "извольте" переборщил)

MAXBridge есть для диапазона 2.4 ггц или только 5?

На 2.4 вимакса не бывает.

Эх, а помечтать и пару ргистров перешить ... :)

Я правда про мобильный.

Не получится.

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты

[Хех у меня после покатушек с "Неводом-2" по городу порядка 15 экранов говна всякого вроде Vasya Pupkin_home, DomolinkWiFi и прочего...А благодаря UBNT - Ещё и в плюсовых и минусовых каналах тоже хватает...

Интересно, Невод вроде только на стандартных каналах видит, или дополили уже ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на другие сайты
[Хех у меня после покатушек с "Неводом-2" по городу порядка 15 экранов говна всякого вроде Vasya Pupkin_home, DomolinkWiFi и прочего...А благодаря UBNT - Ещё и в плюсовых и минусовых каналах тоже хватает...
Интересно, Невод вроде только на стандартных каналах видит, или дополили уже ?

Только в стандартных, для остального беру микротик либо нанос...

Было неубиваемое желание перепрошить Невод-2 в MikroTik)))

После НГ приедет НЕВОД-MAX http://www.labics.ru/?p=355 буду надеятьсо там возможность мониторить расширенные участки спектра внесут. За 800 тыс.руб. я думаю это можно...
