Cisco ASR 1002-F и SNMP

Мониторю Cisco ASR 1002-F (asr1000rp1-adventerprise.03.12.00.S.154-2.S-std) по SNMP v1 zabbix'ом 2.2.3



Конфиг CISCO :



snmp-server community xxxxxx RW

snmp-server host xx.xx.xx.xx xxxxxx

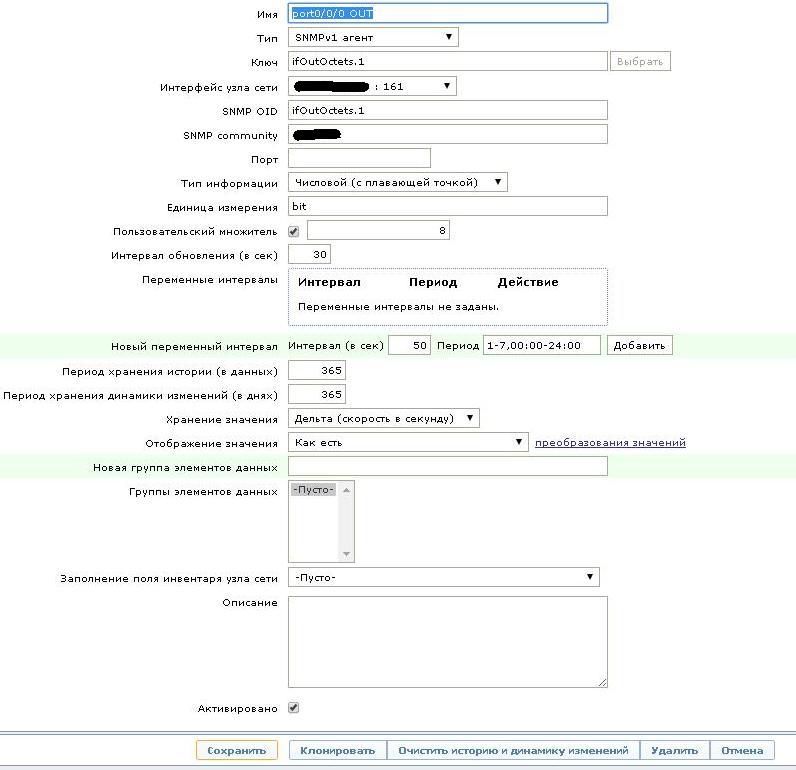

Шаблон и граффик Zabbix'а прикреплены, если обратить внимание на график то можно увидеть скачи в 100 мб, хотя их на самом деле не замечено, со стороны провайдера мониторится и таких падений с нашей стороны нет, подскажите пожалуйста что может быть?

post-110401-059500000 1397215144_thumb.jpg

post-110401-037893200 1397215149_thumb.jpg

post-110401-037272100 1397215224_thumb.png

Share this post


Link to post
Share on other sites

Вы снимаете раз в 30сек а провайдер как?

а если поставить 15сек?

счётчики на интерфейсах не обнуляли?

может пора 64бит счётчики уже использовать?

Share this post


Link to post
Share on other sites

На вид вполне обычный профиль трафика, есть какие-то жалобы на работу канала или вам картинки просто не нравятся?

Share this post


Link to post
Share on other sites

В чём вообще смысл использовать snmp v1? Там же счётчики 32 бита и они переполняются каждые 32 секунды при скорости 1гбит/с

Share this post


Link to post
Share on other sites

Пробовал все версии SNMP, не устраивает именно картинка, нет точной картины по загрузке, начальство хочет видеть как есть)

Share this post


Link to post
Share on other sites

Перешел на 64-битные счетчики, обнулил счетчики на Cisco, наблюдаю...

Share this post


Link to post
Share on other sites

Интервал опроса обозначен на скриншотах, если правильно понимаю настройки заббикса, то он равен 30 сек.

Обсуждалось уже:

http://forum.nag.ru/forum/index.php?showtopic=93047&st=0&p=945714&hl=%D0%B8%D0%BD%D1%82%D0%B5%D1%80%D0%B2%D0%B0%D0%BB%20%D0%BE%D0%BF%D1%80%D0%BE%D1%81%D0%B0&fromsearch=1entry945714



Во-первых, действительно SNMPv1 это не вариант из-за 32-битных счётчиков.

Во-вторых, 30 секунд мало и график совершенно нормальный для такого интервала.

У провайдера скорее всего 5 минут.

Share this post


Link to post
Share on other sites

начальство хочет видеть как есть



Ну оно и видит как есть. Вы думаете профиль трафика это линия? Нет, совершенно даже нет.

Вот когда 5гиг/с будет, то в масштабе оно будет выглядеть вполне ровненько. Вы провайдер или контентщик?

Share this post


Link to post
Share on other sites

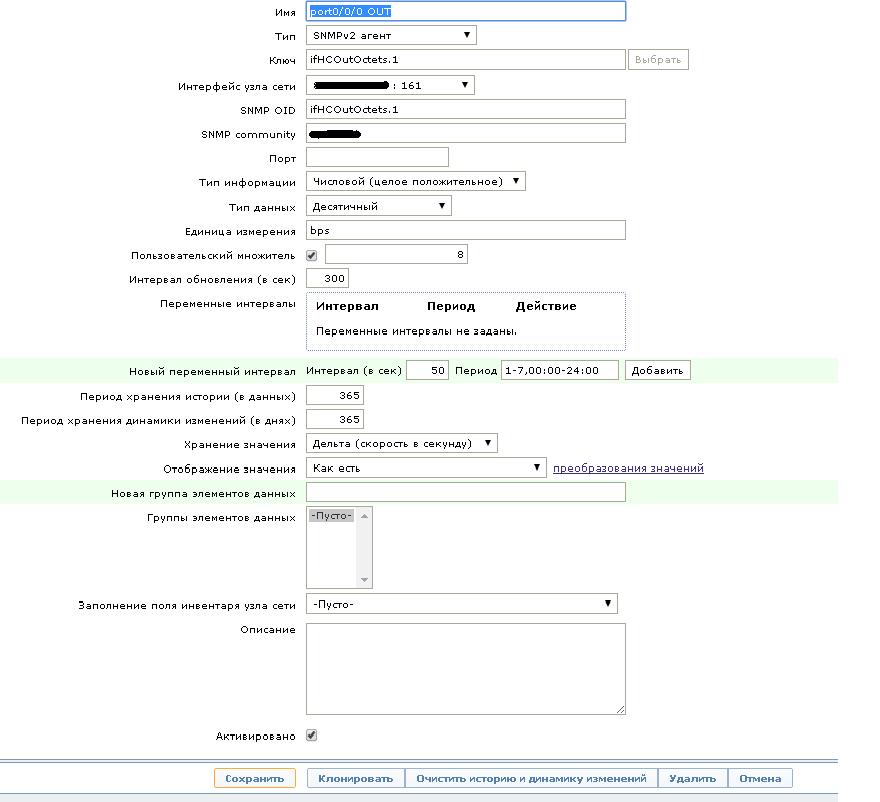

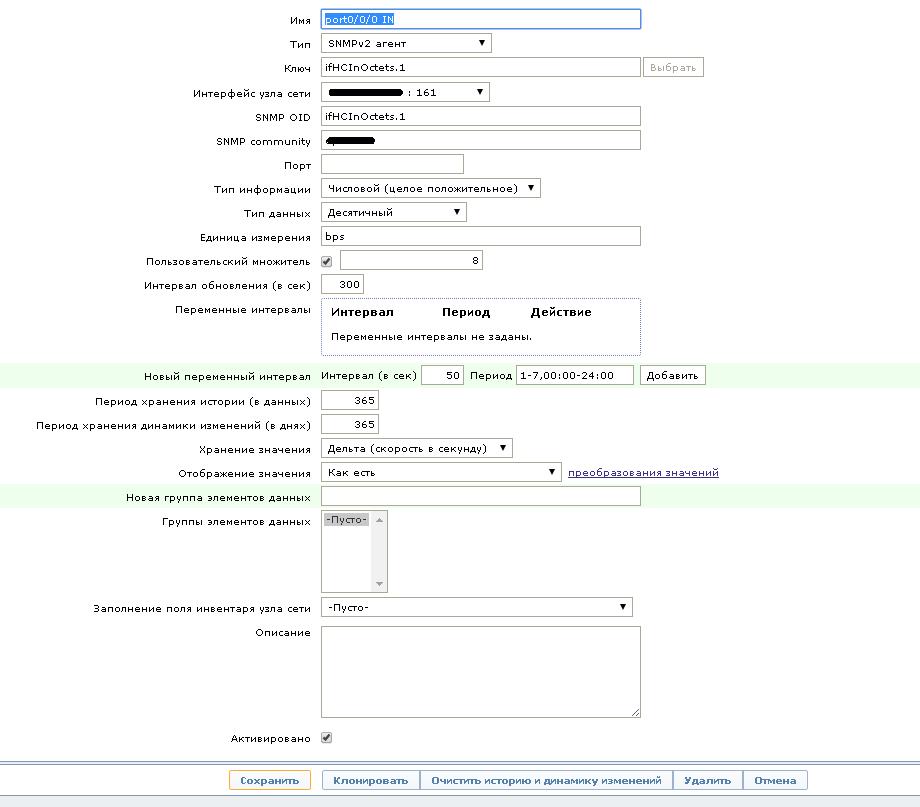

Snmp version 2c, snmp oid ifHCInOctets.3 , интервал обновления 300сек,наблюдаю ...

Share this post


Link to post
Share on other sites

Ну вот картинка лучше) спасибо. Скрины прикрепил

post-110401-097143600 1397471317_thumb.jpg

post-110401-027017100 1397471323_thumb.jpg

Edited by alishkka

Share this post


Link to post
Share on other sites

Так как у вас ASR1000, можно попробовать "service counters max age 12" и тогда опрашивать раз в 30 секунд, если сильно надо.

Но график всё равно не будет очень ровным. Ровным его делает большое количество сессий и усреднение.
