Anatol73 Posted February 13, 2014 Posted February 13, 2014 В мае буду тянуть сеть ftth в селе. Абонентов около 300. Кто - какое оборудование посоветует (что бы при сдаче узла связи не было проблем). Интересует все. Сервер, ОС, биллинг,коммутатор, медики или роутеры, sfp-модули. Кабель какого производителя лучше. Вставить ник Quote
uxcr Posted February 13, 2014 Posted February 13, 2014 О Боже, какие возможности для саморазвития! Пришлите ТЗ, за ночь всё сделаю, с утра обязательно пришлю результат. Вставить ник Quote

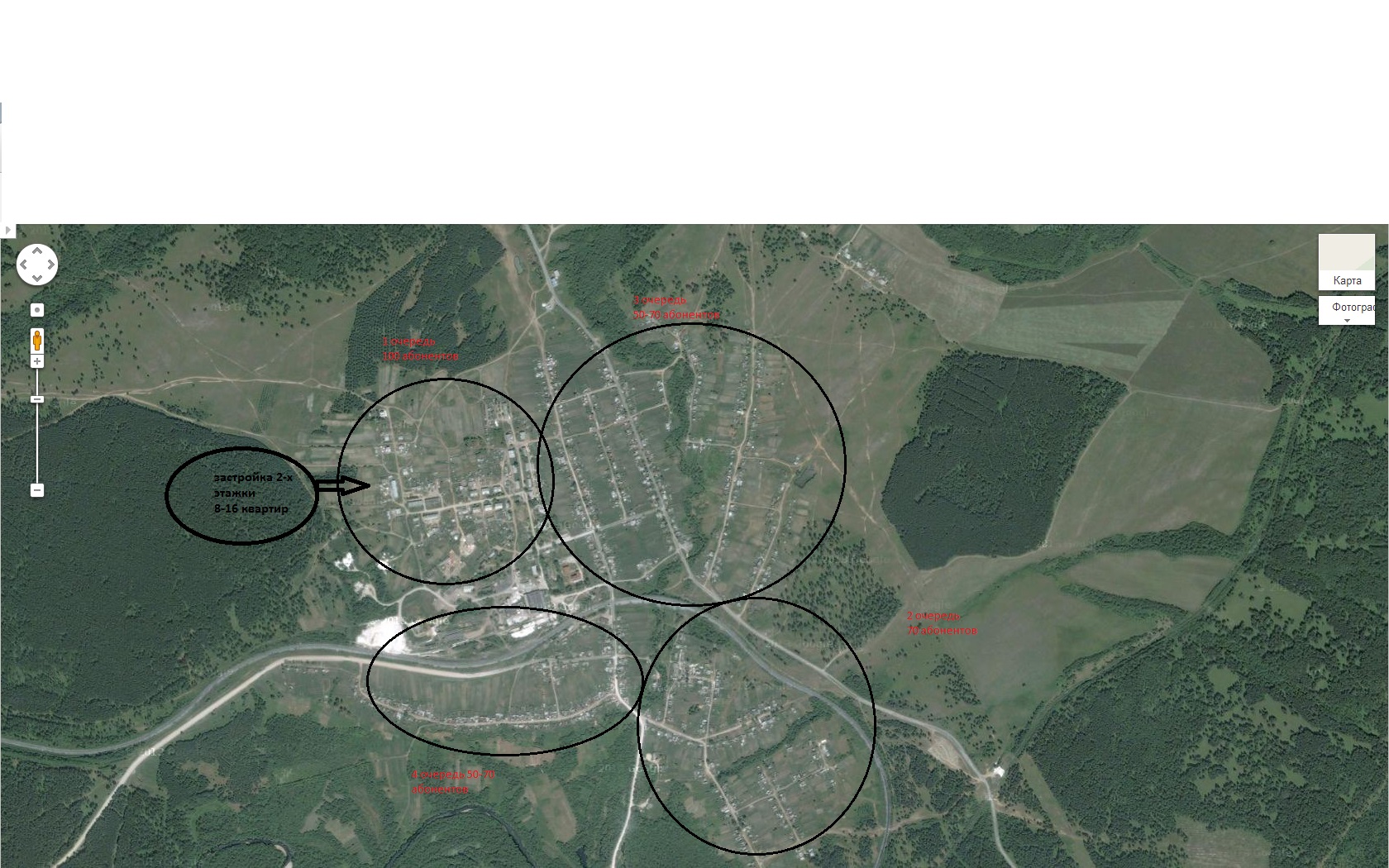

Anatol73 Posted February 16, 2014 Author Posted February 16, 2014 На счет саморазвития согласен. Перелопатил весь форум, основная проблема - ничего не понял. К примеру - "БУ C3550-12G в ядро L3, Cisco 2950-24 в дом, VLAN на дом, какой-нибудь Routerboard на аплинк" - понимал в течении 3 минут.Кому интересно карта села в файле Вставить ник Quote
triam Posted February 16, 2014 Posted February 16, 2014 Тут наверное стоит договариваться с кем-то с форума, чтобы помог за ДЕНЬГИ сделать проект и порекомендовать оборудование. Ну а так: Dlink на доступ и агрегацию DES-1228-ME + DGS-3120 + 2хСервера (Один основной, второй резервный, а-ля всё в одном биллинг+брас+dns+nat+border ) Вставить ник Quote
EShirokiy Posted February 16, 2014 Posted February 16, 2014 Anatol73, я бы еще 10 раз подумал, прежде чем там строится, абонов будет нифига, а расходы большие очень. Скорее всего вечность будете на окупаемость выходить. Так что посчитайте все тщательно) sfp любые, на доступ DES-3526 (по 2500 найдете), на агрегацию DXS3326GSR (тыс за 6 можно взять). Т.к. У вас много частников, тогда надо будет еще свой сварочный аппарат взять + 60-70 тыс руб. + расходы на канал добавьте ежемесячные Вставить ник Quote
Arny Posted February 16, 2014 Posted February 16, 2014 Anatol73, я бы еще 10 раз подумал, прежде чем там строится, абонов будет нифига, а расходы большие очень. Скорее всего вечность будете на окупаемость выходить. Так что посчитайте все тщательно) sfp любые, на доступ DES-3526 (по 2500 найдете), на агрегацию DXS3326GSR (тыс за 6 можно взять). Т.к. У вас много частников, тогда надо будет еще свой сварочный аппарат взять + 60-70 тыс руб. + расходы на канал добавьте ежемесячные откуда такие цены на DES-3526 ? Вставить ник Quote
Vasmer Posted February 16, 2014 Posted February 16, 2014 вам лучше смотреть в сторону gpon Вставить ник Quote
EShirokiy Posted February 17, 2014 Posted February 17, 2014 Arny, на этом форуме продают, можно еще дешевле найти) Вставить ник Quote

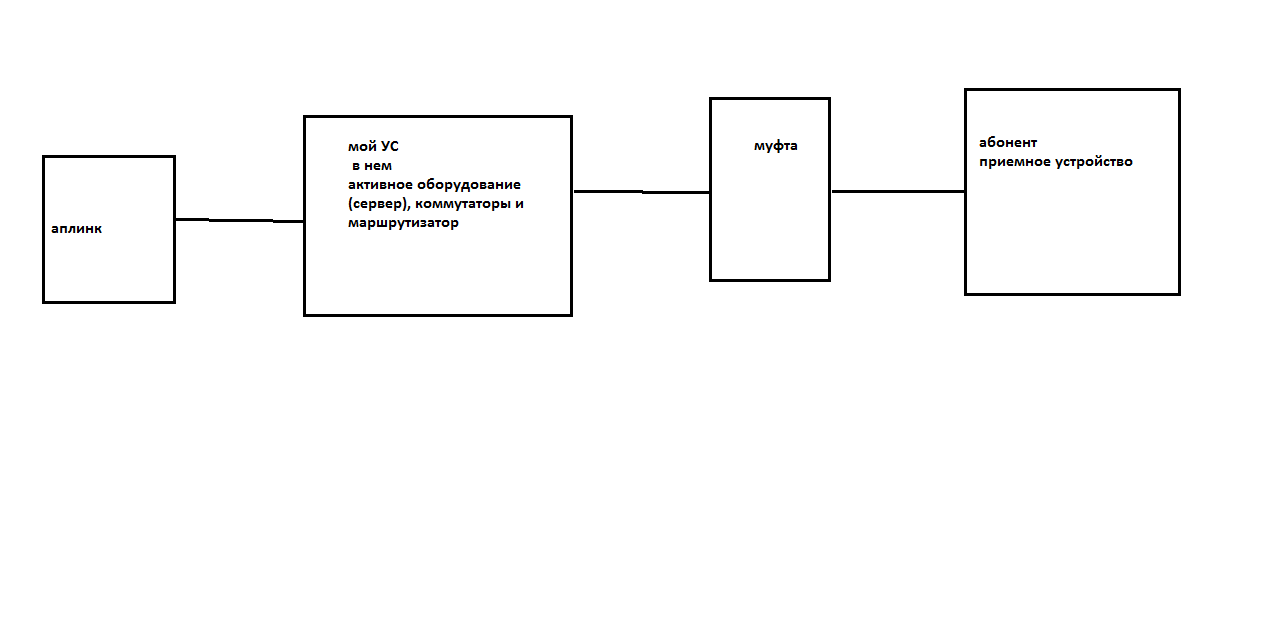

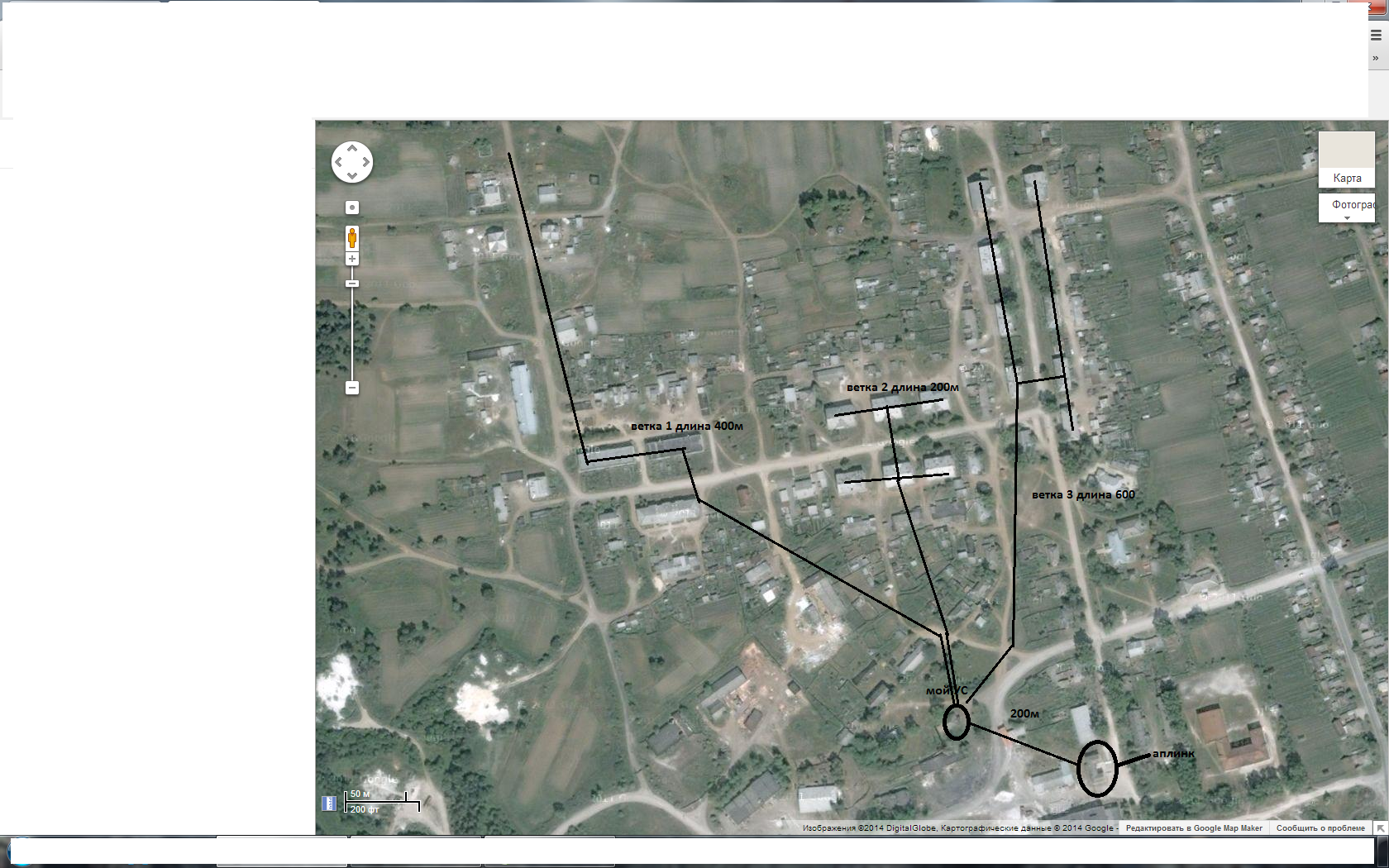

Anatol73 Posted February 17, 2014 Author Posted February 17, 2014 Не правильно сформулировал вопрос. Предпологаю такую схему сети. На узле размешаю все активное оборудование. 5штук 24-портовых коммутаторов с sfp. с узла 48 волоконник на каждую ветку. В муфте либо распайка либо быстрые коннекторы. Далее абонентский плоский кабель прям в дом(квартиру). У абона либо коммутатор либо медик c sfp. Вопрос - какие коммутаторы использовать? Какой самонесущий кабель? какие муфты? Критичность использования коннекторов в 3 соединениях на одном волокне до абонента? Коммутатор или медик? Все это с учетом того что нужно будет сдавать в РКН. Услуга одна телеком. Есть возможность проскочить по приложению А. Вставить ник Quote
alibek Posted February 17, 2014 Posted February 17, 2014 Есть возможность проскочить по приложению А. Нету. Линии надо сдавать, а это передача данных. Чистая телематика — это если бы кто-нибудь в ваш узел абонентов приводил. Вставить ник Quote
Anatol73 Posted February 17, 2014 Author Posted February 17, 2014 Разговаривал с РКН. Пояснили так. Если не будет локалки, то можно отнести к телематике. Вставить ник Quote
alibek Posted February 17, 2014 Posted February 17, 2014 Это хорошо, идут навстречу. Формально могли бы и придраться. Приложение — это больше для интернет-кафе и операторов, которые своих линий не строят, а арендуют. Вставить ник Quote
Anatol73 Posted February 18, 2014 Author Posted February 18, 2014 505 просмотров и один боле менее конкретный ответ. Спасибо Arny. Кто все таки поможет. Маршрутизатор - какой? Управляемый коммутатор L3 - какой?(нужен ли вообще на 300 абонентов). Управляемый коммутатор L2 - какой? На абонента что лучше вешать медик или коммутатор? У Вас практики много. Нужно надежное железо. На эксперименты с железом -ДЕНЕГ НЕТ. Вставить ник Quote
AKim Posted February 18, 2014 Posted February 18, 2014 505 просмотров и один боле менее конкретный ответ. Спасибо Arny. Кто все таки поможет. Маршрутизатор - какой? Управляемый коммутатор L3 - какой?(нужен ли вообще на 300 абонентов). Управляемый коммутатор L2 - какой? На абонента что лучше вешать медик или коммутатор? У Вас практики много. Нужно надежное железо. На эксперименты с железом -ДЕНЕГ НЕТ. не сочтите за рекламу http://www.apply-net.com/portal/index.php?page=magazin пользуемся такими свичами в частном секторе. Если интересует подробнее, то скайп p_of_d. У нас абонентов более 300 по частному сектору. Вставить ник Quote
terrible Posted February 18, 2014 Posted February 18, 2014 Комутаторы в узел - те, что дешёво и быстро можно купить, в вашем случае я бы брал DGS-3627G, эту хрень продают сейчас по 25000 рублей. Сертификаты есть, как L2-молотилка - идеален. Оптических комутаторов покупать сколько нужно +1 или 2 про запас. В качестве L3 коммутатора я бы юзал циску 3550/3750 тупо для IP Unnumbered, чтобы влан на пользователя дать. Покупать парой, 1 полюбому сдохнет когда-то. Ну а с него в какой-нибудь linux/freebsd - отнатить, отшейпить, посчитать, в него-же биллинг можете воткнуть. Будете покупать серваки БУ, только обязательно покупайте новые HDD в них, любые, но новые. Серваки так-же покупать парой, 1 так-же сдохнет. Можно обойтись без циски и абонентские вланы сразу зафигачить на сервак, но мне почему-то больше нравится IP Unnumbered на циске и IP трафик через сервер, никакого абонентского ethernet-a. Вот это гавно можно смело ставить абоненту: http://forum.nag.ru/forum/index.php?showtopic=92172 +SFP, получается по 2000 рублей на оконечку. В итоге получается на одного абонента: порт комутатора на узле - 1100 рублей SFP модули, 2 шт - 1100 рублей комутатор абоненту - 1500 рублей итого: 3700 на активку для абонента. Могу где-то ошибаться, но в целом вижу схему именно такой. Вставить ник Quote
AKim Posted February 18, 2014 Posted February 18, 2014 (edited) Могу где-то ошибаться, но в целом вижу схему именно такой вот это г*вно + вон то гавн* = ? Подход конечно... мой расчёт: 3200р - 1 порт при малой плотности абонентов 2700р - 1 порт при высокой плотности цена складывается из коммутатора, sfp, медиаконвертера Anatol73 - пишите мне в скайп. Подскажу с выбором, всё проверенно. Edited February 18, 2014 by AKim Вставить ник Quote
D^2 Posted February 19, 2014 Posted February 19, 2014 FE доступ: - ставим необходимое количество коммутаторов http://shop.nag.ru/catalog/00001.Kommutatory/12633.Orion-Networks/12739.Orion-Alpha-A28F - втыкаем в них http://shop.nag.ru/catalog/02086.Moduli-SFP/06896.WDM-odnovolokonnye/03065.SNR-SFP-W53-3 (GE модули дешевле FE и заработают там) - абонентам ставим http://shop.nag.ru/catalog/01897.Mediakonvertery/02394.100Mb/02170.SNR-CVT-100A или http://shop.nag.ru/catalog/01897.Mediakonvertery/02394.100Mb/11798.SNR-CVT-100A-V3 или http://shop.nag.ru/catalog/00002.Marshrutizatory/09262.SNR/13278.LR-2G211 GE доступ: - http://shop.nag.ru/catalog/00001.Kommutatory/04963.SNR/10527.SNR-S2980G-24F - http://shop.nag.ru/catalog/02086.Moduli-SFP/06896.WDM-odnovolokonnye/03065.SNR-SFP-W53-3 - http://shop.nag.ru/catalog/01897.Mediakonvertery/02403.1Gb/12600.SNR-1000A-WDM-034 или http://shop.nag.ru/catalog/00002.Marshrutizatory/09262.SNR/13278.LR-2G211 Кабель закапывать: - http://shop.nag.ru/search?word=602-02- Кабель тянуть: - http://shop.nag.ru/search?word=foca-u Кабель к абоненту в дом: - http://shop.nag.ru/catalog/01919.Opticheskij-kabel/08679.FTTH/11054.SNR-FOCD-FM-01-OEM Биллинг бесплатный выбрать или что-то дешевое типа BGBilling Сервер взять б.у. - http://shop.nag.ru/catalog/02275.Servery-HP/09193.360-G6-380-G6/09862.504633-421 В качестве BRAS: - http://shop.nag.ru/catalog/02092.Cisco/07122.7200-7300/08745.Cisco-7206VXR-NPE-G1-Bundle или http://shop.nag.ru/catalog/02092.Cisco/07122.7200-7300/01958.c7301 Коммутатор в ядре: - http://shop.nag.ru/catalog/02392.Cisco/06740.3560-3750/03627.WS-C3750G-12S или http://shop.nag.ru/catalog/02392.Cisco/06740.3560-3750/01472.WS-C3750G-24TS если PON, то самое дешевое будет http://shop.nag.ru/search?word=bdcom&child_id=273 Вставить ник Quote
Negator Posted February 19, 2014 Posted February 19, 2014 c 3627G от Длинка советую поаккуратнее. Претензий по работе к ним нет, как молотилка - устраивает. Одно но, у нас они начала помирать. Ставили в 2007-2008 годах. Свои лет 5 они отпахали, но в феврале сдохли уже 3 штуки из пары десятков всего. Поэтому брать б.у. я бы поостерегся сейчас. Вставить ник Quote
alibek Posted February 19, 2014 Posted February 19, 2014 Поэтому брать б.у. я бы поостерегся сейчас. Может быть это партия неудачная. У меня как-то был массовый падеж DES-3200 (ревизию не помню), в течении где-то двух месяцев сдохло штук 20. Но большая часть остальных DES-3200 работает нормально. Вставить ник Quote
Anatol73 Posted February 19, 2014 Author Posted February 19, 2014 Огромное спасибо Всем! D^2 просмотрю ссылки обязательно. Смутил Коммутатор D-Link DGS-3627G идет как L3 по цене 94 388.04 P. Или не то смотрю. Вставить ник Quote
Saab95 Posted February 19, 2014 Posted February 19, 2014 В центр ставите Mikrotik CCR1036, к нему подключаете коммутаторы D-Link DGS-3120-24SC, абонентам ставите Mikrotik RB260GS, для связи по оптике SFP модули. Сводите влан на порт на коммутаторах, заводите на микротике и настраиваете схему влан на клиента, с автоматической раздачей адресов, то же IPoE, только намного дешевле, чем решение у циски. У RB260GS по сравнению с медиком есть преимущества - 5 гигабитных медных портов, которые могут работать в любом режиме 10/100/1000, у медиков с двух сторон должна быть одинаковая скорость порта. Кроме всего будет гигабит на абонента, как раз с намеком на будущее, т.к. ставить сейчас 100 мегабитные модули и коммутаторы уже прошлый век. И дело даже не в том, что оно там дешево и т.п., просто потом менять все понадобится, опять расходы, кроме всего за раз все не замените, растянется на несколько месяцев езды по абонентам и работам на центральном узле. Вставить ник Quote
Anatol73 Posted February 19, 2014 Author Posted February 19, 2014 Т.е. из схемы убираем коммутатор 3 уровня. D-Link DGS-3120-24SC дороговато за порт выходит. Подешевле что можете посоветовать. абонентских Mikrotik с wi-fi бывает? Вставить ник Quote
Skylaer Posted February 19, 2014 Posted February 19, 2014 Ну вам уже советовали.. С вашей нагрузкой можно спокойно взять 3550-24FX на первое время в ядро, с него включать 2этажки, там ставить свич СНР на 8 или 24 порта. Его с 24 WDM портами можно найти за тыщ 15-20. На 3550 легко делаете IP unnumbered, режете левый трафик, т.д. Ну и рядом сервак под биллинг и нат/шейпинг. Как станете большими - перенесете 3550 в частный сектор, включите в него абонентов напрямую через конвертера. Вместо 3550-24FX потом поставите что-нибудь Л3 с СФП портами, переключите линки в гиг. Вот только хорошего и дешевого Л3 на 24 гига нет ничего :(( 3627 можно, но до первого особоумного. Вставить ник Quote
Saab95 Posted February 20, 2014 Posted February 20, 2014 Т.е. из схемы убираем коммутатор 3 уровня. D-Link DGS-3120-24SC дороговато за порт выходит. Подешевле что можете посоветовать. абонентских Mikrotik с wi-fi бывает? Нормально выходит стоимость за порт, если кажется дорого - лучше вообще ничего не делайте. Клиентские микротики с вайфаем бывают - RB2011UAS-2HnD-IN. Но по цене дороговато. Вообще основное правило в построении таких сетей - это не использовать L3 коммутаторы, а сводить все сразу на маршрутизаторы, т.к. у них больше возможностей и гибче настройка. Вставить ник Quote
EShirokiy Posted February 20, 2014 Posted February 20, 2014 можно спокойно взять 3550-24FX на первое время в ядро к чему такая некрофилия? взять лучше DXS3326GSR Вставить ник Quote
