Adim Posted April 28, 2013 (edited) сообственно как сделать... на устройствах прошивка v5.5.4 хотелось б через веб... на точку идет с управляемого свича...необходимо заходить на саму базу... я так понимаю через лан порт..и на клиентские точки ...так понимаю через wi-fi в моём понимании это... вкладка Network...VLAN Network...Interface...на базе соответственно выбираем LAN 0...на клиентских точка WLAN ... везде указываем одинаковый VLAN ID... поправьте если что не так или на что обратить внимание Edited April 28, 2013 by Adim Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NewUse Posted April 28, 2013 VLAN через ЮБНТ ходят прозрачно (при включёном WDS), если нужно завести интерфей управления то Management Interface выбрать нужный. Если нужен VLAN, его необходио предварительно создать, после чего он будет дотупен для выбора, если нужен дотуп как с LAN, так и с WLAN, то интерфейы необходимо объединить мостом, и уже мост выбрать в качетвее управляющего. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Negator Posted April 28, 2013 там уже managment vlan появился. +возможность прокинуть сколько надо вланов через радиоканал. Только их указывать надо. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NewUse Posted April 28, 2013 возможность прокинуть сколько надо вланов через радиоканал.Только их указывать надо. По умолчанию проходят все,указывать ничегоне надо. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Adim Posted April 29, 2013 т.е нужно только vlan управления на коммутаторе прокинуть ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Alex-Pilot Posted April 29, 2013 т.е нужно только vlan управления на коммутаторе прокинуть ? На коммутаторе прокидываются те VLANы которые нужно, на Ubiquiti только VLAN управления. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted April 29, 2013 т.е нужно только vlan управления на коммутаторе прокинуть ? Вообще у вас не правильная схема, само понятие управляющий влан не для радио. Все управление должно идти без влана, а клиентский трафик во вланах, которые вы снимаете на оконечной точке. То есть первую вы вообще не трогаете, а на клиентской добавляете влан на бридж, куда изначально все объединено, и создав новый бридж добавляете туда сетевой порт и созданный влан. В такой схеме клиент сможет увидеть только оконечную антенну. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Alex-Pilot Posted April 29, 2013 Все управление должно идти без влана Видать тебе давно клиенты на антенну не лазили. С не тегированным управлением они туда запросто попадут. У меня так вообще все точки и базы только с тэгами работают. Если надо клиенту инет с точки снять, то снятие клиентского VLANа происходит на самой точке (обычно это Nanobridge). Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

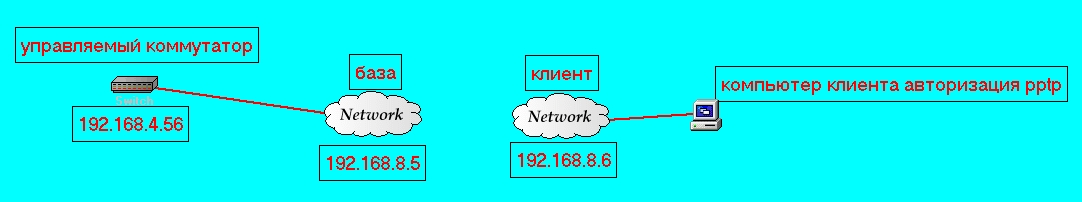

Adim Posted April 29, 2013 (edited) участок примерно выглядит так... сделана 8 подсеть для управления интернет работает с этим проблем нет...хочется заходить на точки Edited April 29, 2013 by Adim Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SSD Posted April 29, 2013 участок примерно выглядит так... сделана 8 подсеть для управления интернет работает с этим проблем нет...хочется заходить на точки Вешайте на точки влан для управления. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Adim Posted April 29, 2013 Вешайте на точки влан для управления. в моём понимании это... вкладка Network...VLAN Network...Interface...на базе соответственно выбираем LAN 0...на клиентских точка WLAN ... к примеру vlan 6 или как? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SSD Posted April 29, 2013 Вешайте на точки влан для управления. в моём понимании это... вкладка Network...VLAN Network...Interface...на базе соответственно выбираем LAN 0...на клиентских точка WLAN ... к примеру vlan 6 или как? http://forum.nag.ru/forum/index.php?showtopic=56243 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted April 29, 2013 Все управление должно идти без влана Видать тебе давно клиенты на антенну не лазили. С не тегированным управлением они туда запросто попадут. У меня так вообще все точки и базы только с тэгами работают. Если надо клиенту инет с точки снять, то снятие клиентского VLANа происходит на самой точке (обычно это Nanobridge). Не лазали, потому что авторизация по PPPoE и они физически далее своей антенны не попадут=) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NewUse Posted April 29, 2013 http://forum.nag.ru/forum/index.php?showtopic=56243 Не, не надо так извращаться, начиная с 5.3 менеджмент VLAN в GUI и cfg есть, в руководстве пользователя неплохо описан. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SSD Posted April 29, 2013 http://forum.nag.ru/forum/index.php?showtopic=56243 Не, не надо так извращаться, начиная с 5.3 менеджмент VLAN в GUI и cfg есть, в руководстве пользователя неплохо описан. Я знаю, просто по тому линку еще проще, подставь свои данные и вперед. :) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Adim Posted April 30, 2013 (edited) не??? Edited April 30, 2013 by Adim Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted April 30, 2013 не??? Во, тут каждый сетевой порт наноса добавляется в свой влан и передается по радио, что позволяет сделать 2 изолированных канала на одном устройстве: Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
alexpain Posted April 30, 2013 сообственно как сделать... на устройствах прошивка v5.5.4 хотелось б через веб... на точку идет с управляемого свича...необходимо заходить на саму базу... я так понимаю через лан порт..и на клиентские точки ...так понимаю через wi-fi в моём понимании это... вкладка Network...VLAN Network...Interface...на базе соответственно выбираем LAN 0...на клиентских точка WLAN ... везде указываем одинаковый VLAN ID... поправьте если что не так или на что обратить внимание Все очень просто. 1 определяемся какой Vlan для управления . Например 100. Для клиентов 111. 2. Со свича подаем TRUNK в нем 2 Vlans 100,111 в порт AP. 3. До этого заходим во вкладку network. Видим ячейку Management VLANS. прописываем 100. (это вилан для управления). 4. Видим ячейку "Configuration Mode:" выбираем позицию "Advanced" 5. Появляется дополнительные меню VLAN Network, Bridge Network. 6. Разворачиваем вкладку VLAN Network и добавляем VLAN 111 на интерфейсы ath0 и на eth0. 7. Разворачиваем вкладку Bridge Network и добавляем бриджи для прохождения с одного интерфейса на другой (br1 = ath0.111 + eth0.111) 8. делаем применить и подключаем к свичу . Далее подключаемся в порт где у нас 100 вилан. заходим на Ap. C Клиентом делаем все тоже но за исключение того что бридж вилана 111 должен соединять два интерфейса это ath0.111 c eth0. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NewUse Posted April 30, 2013 6. Разворачиваем вкладку VLAN Network и добавляем VLAN 111 на интерфейсы ath0 и на eth0. 7. Разворачиваем вкладку Bridge Network и добавляем бриджи для прохождения с одного интерфейса на другой (br1 = ath0.111 + eth0.111) не нужно, тегированный трафик по дефолту проходит прозрачно через мост бр0 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
alexpain Posted May 1, 2013 (edited) 6. Разворачиваем вкладку VLAN Network и добавляем VLAN 111 на интерфейсы ath0 и на eth0. 7. Разворачиваем вкладку Bridge Network и добавляем бриджи для прохождения с одного интерфейса на другой (br1 = ath0.111 + eth0.111) не нужно, тегированный трафик по дефолту проходит прозрачно через мост бр0 Это Я знаю. Вопрос : зачем сливать все виланы на клиентов ? Edited May 1, 2013 by alexpain Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
YuryD Posted May 11, 2013 Это Я знаю. Вопрос : зачем сливать все виланы на клиентов ? По другому не очень получится, все равно все allowed vlan с порта комутатора вылетят в бриджи, и соотв в эфир. Если посмотреть bridge table там куча маков всех allowed vlan. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Adim Posted May 19, 2013 (edited) всё оказалось на много проще.....ставим галочку Management VLAN указываем номер вилана управления и всё Edited May 19, 2013 by Adim Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
YuryD Posted May 26, 2013 всё оказалось на много проще.....ставим галочку Management VLAN указываем номер вилана управления и всё Эээ, в каком месте ? В моей прошивке 5.5.3 только бридж в мэнеджменте можно выбрать... Просто у меня большая часть ubnt трудится бриджами. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
NewUse Posted May 26, 2013 Эээ, в каком месте ? В моей прошивке 5.5.3 только бридж в мэнеджменте можно выбрать... VLAN надо сначала создать. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

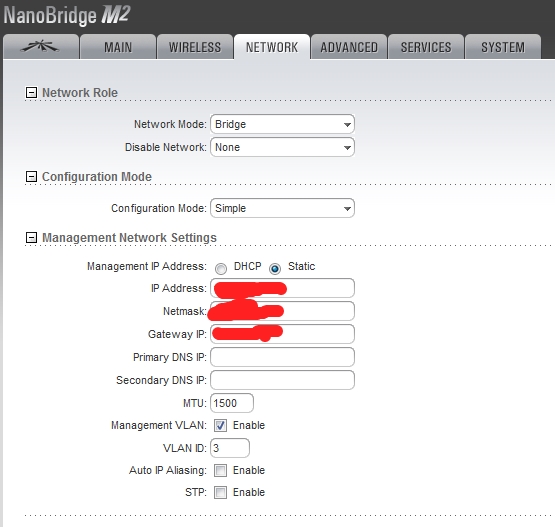

Adim Posted May 26, 2013 как то так Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
