Монтаж ОКСН и ОКГТ

[arseniiv]

А если нет возможности с роликами? Сначала проехать и закинуть кабель на узлы крепления иногда его фиксируя и натягивая а потом повесить на ППО?

[adnull]

Разложить кабель по земле между анкерных опор, потом поднять и подвесить на узлы крепления (можно на хомуты пластиковые, только не затягивать их), на крайнем столбе ролик - через него натягиваем, закрепляем анкерный зажим, заменяем пластиковые хомуты на ППО.

[arseniiv]

Разложить кабель по земле между анкерных опор, потом поднять и подвесить на узлы крепления (можно на хомуты пластиковые, только не затягивать их), на крайнем столбе ролик - через него натягиваем, закрепляем анкерный зажим, заменяем пластиковые хомуты на ППО.





Спасибо)

[arseniiv]

через него натягиваем,



кстати, сильно придется тянуть?

[adnull]

Смотря какой кабель. Главное не оборвать :) В принципе, можно и руками натягивать. Монотуб к примеру, руками и нужно натягивать, иначе потом волокна утягивает.

[arseniiv]

Ну у нас наговский монотуб. В прошлом натягивали руками 50 метров между домами - до сих пор висит. Поэтому определенный опыт есть.

[kirill_pulim]

[Shiva]

А когда не проехать квадроцикл помочь может...

[big213]

Добрый день!

подскажите пожалуйста, такой кабель пойдет для данных пролетов?

img-409182232-0001.pdf

[Bachaa]

Интересный у вас кабель.

Для чего собираетесь использовать разный тип волокон?



Про какие пролеты речь ?

[zoro]

В чем странность? волокно для длинных магистральных линков... 4 волокна для DWDM все остальные для простой связи

[big213]

я имею ввиду пролеты ЛЭП

по 200-250метров

[adnull]

Подойдет если стрелы провиса метра по полтора сделаете. Я бы на вашем месте использовал кабель на 15Кн

Edited April 22, 2012 by adnull

[arseniiv]

Подойдет если стрелы провиса метра по полтора сделаете. Я бы на вашем месте использовал кабель на 15Кн



А не слишком ли маленькая стрела получается для такого участка?

[Bachaa]

я имею ввиду пролеты ЛЭП

по 200-250метров



Можно сделать такие пролеты и кабелем в 7 кН, но все зависит от условия эксплуатации. Это и ветровая нагрузка и осадки. Если кабель находится над озером или речкой, то возможно образование наледи. Если он просто в просеке в лесу будет смонтирован, где нет ветра, то можно в принципе и сделать. Если он будет идти по полю, которое пашут, то ждите на свой кабель пару пролетов пернатых по весне и осени. Много всяких НО. Стрелы провиса на таких пролетах надо делать метра по 2.



Но если кабель предстоит покупать, то заложить, как уже посоветовали, 15 кН, а то и все 20. Разница в цене не существенная, а запас прочности увеличиваете на много.

[aerr]

Отключение линий не производили.

Подскажите пожалуйста, есть ли нормы, по которым можно не отключать опоры при таких работах, разрешили ли вам электрики это дело?

У меня на 6 кВ требуют отключать я пытаюсь понять, насколько правомерно это требование, есть ли возможность обойти это, или требование действительно разумно и необходимо.

[adnull]

У нас, при том что отношения с электриками запанибратские, 10-ку требуют отключать. Ради прохода по 2-м опорам всего.

[aerr]

10-ку требуют отключать

А чем они руководствуются? Просто типа так безопаснее? Должна же быть инструкция, в которой конкретно указаны правила работы на таких опорах не с силовыми кабелями и рядом с ними, а ниже, по нормам. У нас просто ситуация обратная насчет отношений складывается, к сожалению.

[toshka_n]

10-ку требуют отключать

А чем они руководствуются? Просто типа так безопаснее? Должна же быть инструкция, в которой конкретно указаны правила работы на таких опорах не с силовыми кабелями и рядом с ними, а ниже, по нормам. У нас просто ситуация обратная насчет отношений складывается, к сожалению.

Правила техники безопасности при эксплуатации электроустановок потребителей

ГЛАВА Б3.12

ВОЗДУШНЫЕ ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ



Работа на опорах

Edited July 19, 2012 by toshka_n

[aerr]

Б3.12.9. При производстве работ с опоры, телескопической вышки без изолирующего звена или с другого механизма для подъема людей расстояние от человека или от применяемых им инструмента и приспособлений до проводов ВЛ напряжением до 1000 В, радиотрансляции, телемеханики должно быть не менее 0,6 м. Если при работах не исключена возможность приближения к перечисленным проводам на меньшее расстояние, они отключаются и заземляются на месте производства работ.



Б2.2.61. На ВЛ по наряду должны производиться работы: со снятием напряжения*;

* В том числе работы по монтажу и замене проводов и тросов в пролетах пересечения, в зоне наведенного напряжения, на одной отключенной цепи многоцепной ВЛ 35 кВ и выше.

без снятия напряжения вдали от токоведущих частей, находящихся под напряжением: с подъемом выше 3 м от уровня земли, считая от ног человека; с разборкой конструктивных частей опоры; с откапыванием стоек опоры на глубину более 0,5; с применением механизмов и грузоподъемных машин в охранной зоне; по расчистке трассы ВЛ, когда требуется принимать меры, предотвращающие падение на провода вырубаемых деревьев; по расчистке трассы ВЛ 0,4 -10 кВ, когда обрубка веток и сучьев связана с опасным приближением людей к проводам или с возможностью падения веток и сучьев на провода. Остальные работы на ВЛ могут выполняться по распоряжению.



Я правильно понимаю из этого текста, что если мы монтируем с лестницы на высоте 3м. до ног и 0,6 м до головы - снятие напряжения не требуется? Собственно для монтажа линий ВОЛС на подавляющем большинстве участков не требуется большего.



Расстояние до токоведущих частей, м от людей и применяемых ими инструментов и приспособлений, от временных ограждений

3-35 кВ - 0,6 м.



- нормативка устаревшая, текущая:

http://www.docload.ru/Basesdoc/8/8197/index.htm

МЕЖОТРАСЛЕВЫЕ ПРАВИЛА ПО ОХРАНЕ ТРУДА (ПРАВИЛА БЕЗОПАСНОСТИ) ПРИ ЭКСПЛУАТАЦИИ ЭЛЕКТРОУСТАНОВОК

Edited July 19, 2012 by aerr

[Bachaa]

Обновлю тему.



Тут летом с товарищем по цеху столкнулся, который утверждал, что монтаж ОКГТ более тяжкая работа, нежели монтаж ОКСН. Бесспорно, поднять и закрепить ролик весом 15 кг на конек опоры ЛЭП и переложить в него грозотрос, предварительно снятый с крепежа и зафиксированный чулками дело не простое, однако это работа, которая требует определенной физической нагрузки, но требует минимум умственной. Ну посудите сами, грозотрос уже смонтирован на линии, его нужно просто демонтировать, а взамен смонтировать ОКГТ. Нужно только соединить концы грозотроса в одну цепь. А дальше дело за натяжными машинами. После демонтажа всей линии и замещения грозотроса на ОКГТ нужно просто зафиксировать последний сняв его с раскаточных роликов. Бесспорно трудно.



Но смотрим что у нас с ОКСН. Т.к. линия строится с нуля, то нужно предварительно изучить весь маршрут на предмет препятствий как, например, пересечения с ВЛ04кВ, ВЛ10кВ, ВЛ35кВ и выше, реки, озера, болота, дороги, ЖД, частный сектор, другие строения, леса (заросшие просеки) и т.д. Это те вещи о которых практически не задумываются бригады, которые заменяют грозотрос на ОКГТ. А при строительстве ОКСН все приходится учитывать. Особенно, когда строительные длины по 3-4 км. Иногда прежде чем начать сам монтаж ОКСН, перед которым еще нужно подготовить крепеж, приходится производить вырубку просек, согласование отключения активных линий, согласование перекрытия дорог с ДПС и т.д. Вобщем суеты немеренно.



Ну это так, предисловие.

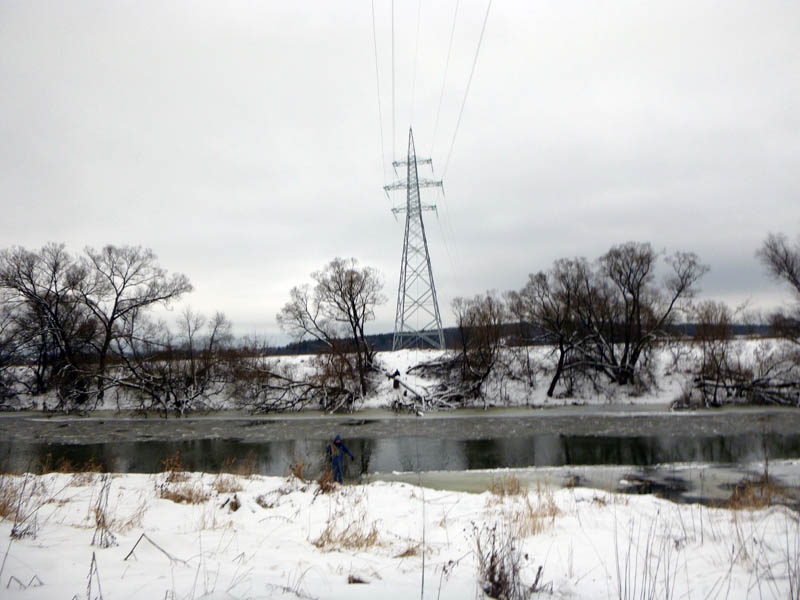

Этой осенью работали на строительстве новой линии ЛЭП, на которой решили вместо ОКГТ (вероятно бюджет не позволил) строить связь по ОКСН. ЛЭП два раза пересекала реку, несколько раз федеральную трассу, несчитанное количество раз ВЛ 10 кВ и много других препятствий.



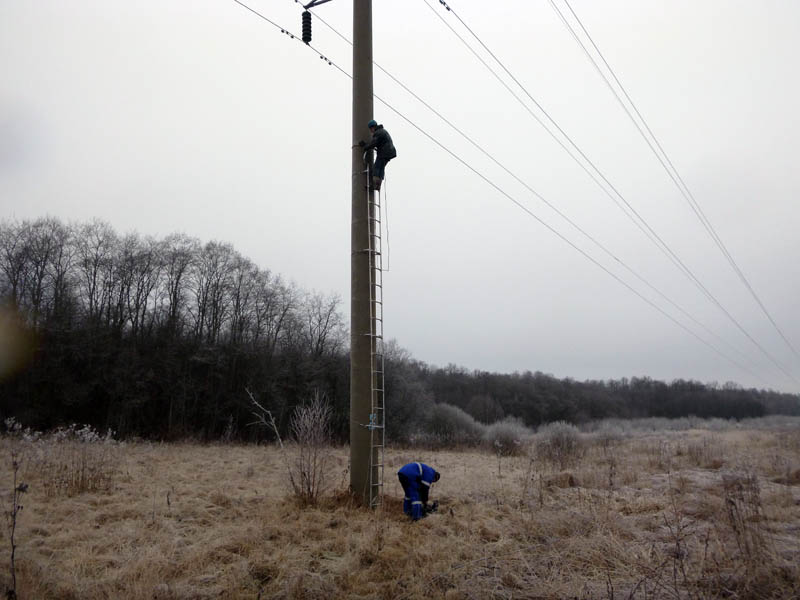

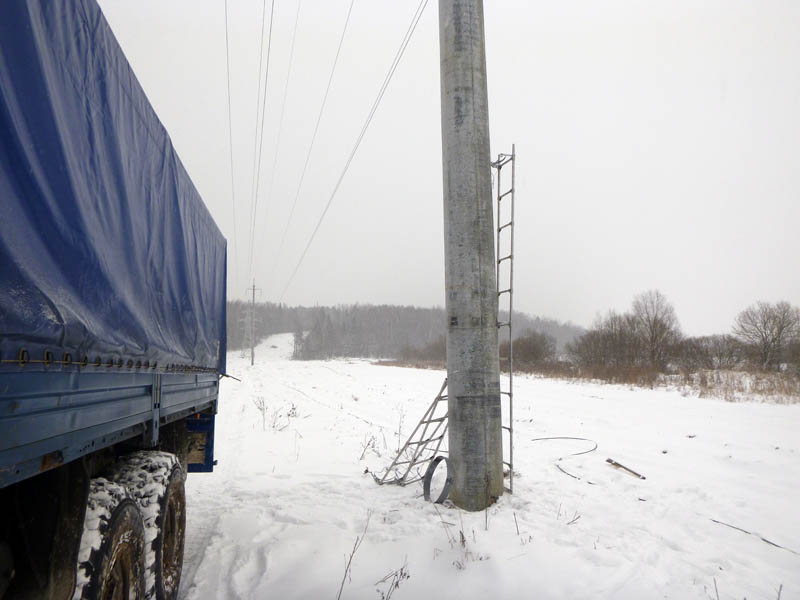

Принципиально в монтаже ничего нового не добавилось, все было описано мною ранее, но вот некоторые моменты освещены небыли. Ранее кто-то упоминал специальную лестницу-приставку к опорам ЛЭП, так нелюбимую монтажниками из-за возни с ней, но в этот раз пришлось вешать крепеж довольно высоко и без нее было никак. К тому же в коллективе появилось несколько человек из пром-альпа, которым эта штука довольно сильно понравилась. Лестница состоит из секций по 2 метра, которые стыкуются друг на друга и каждая крепится металлическим тросиком к опоре. Получается довольно крепкая конструкция в отличии от лестниц-раскладушек. Да и высота подъема практически не ограничена, ну если только высотой самое опоры :)



Далее попробую воткнуть несколько фотографий и видео, если получится и позже сделаю к ним комментарии.





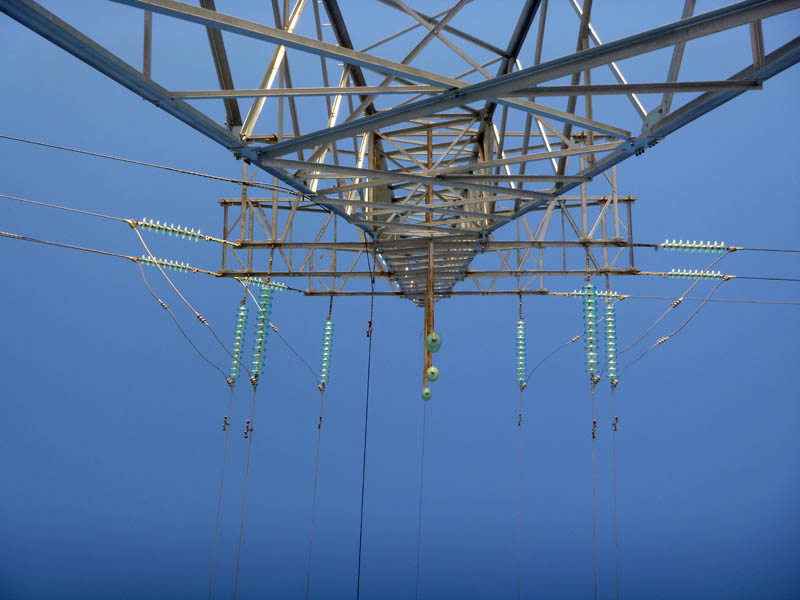

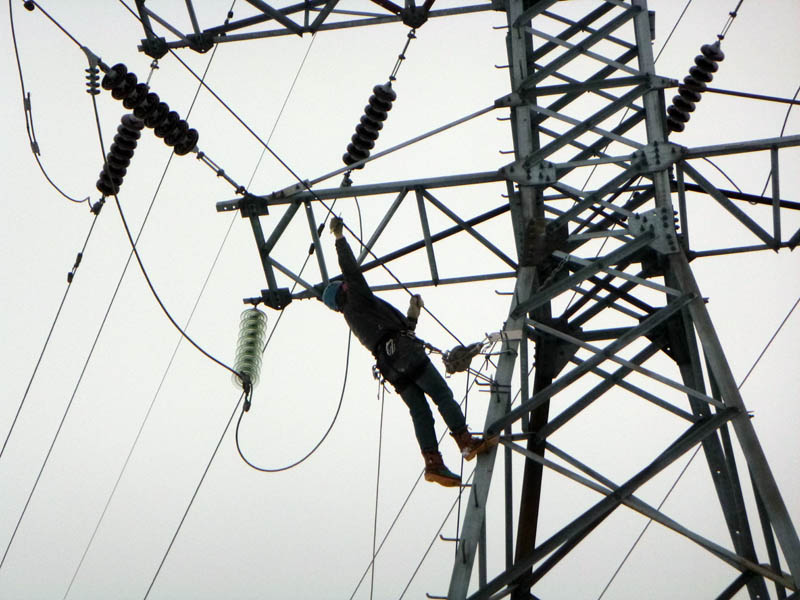

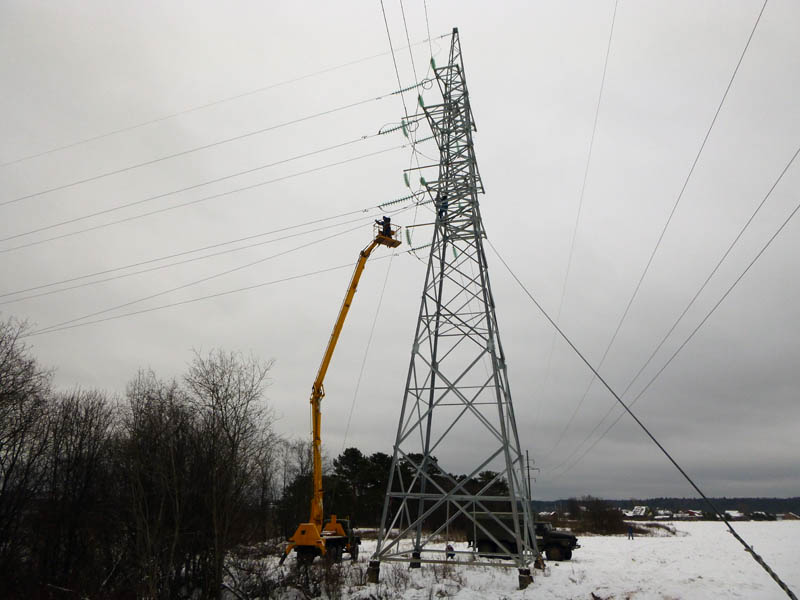

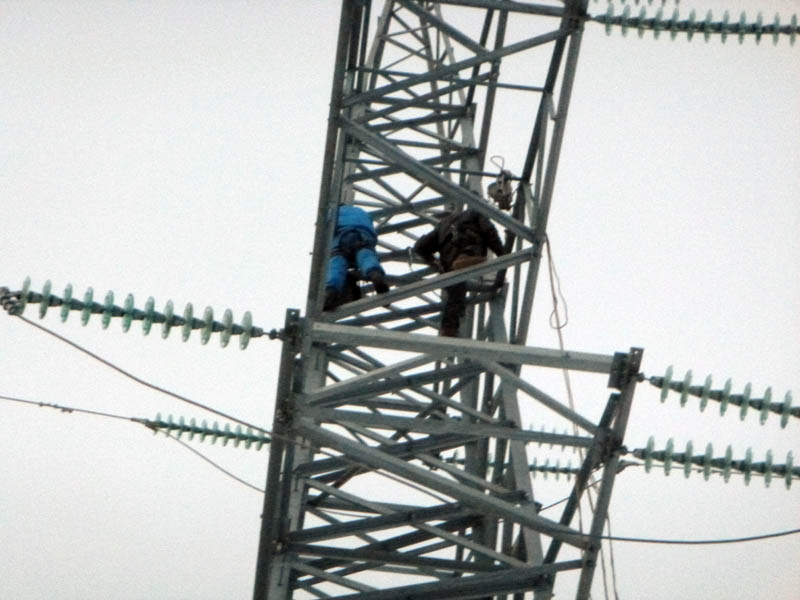

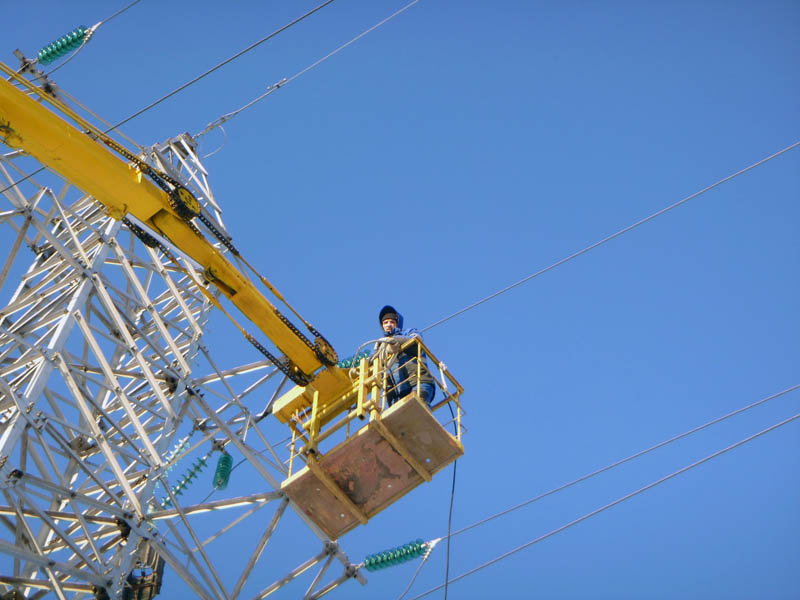

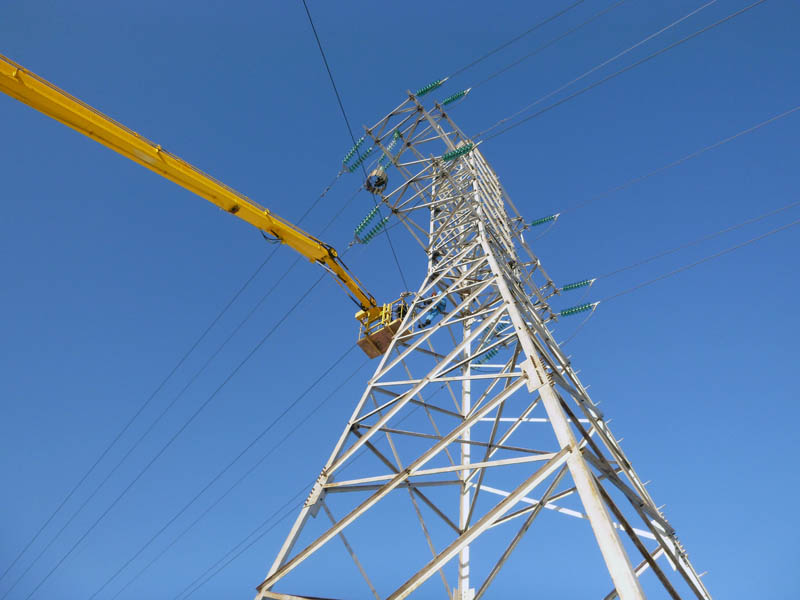

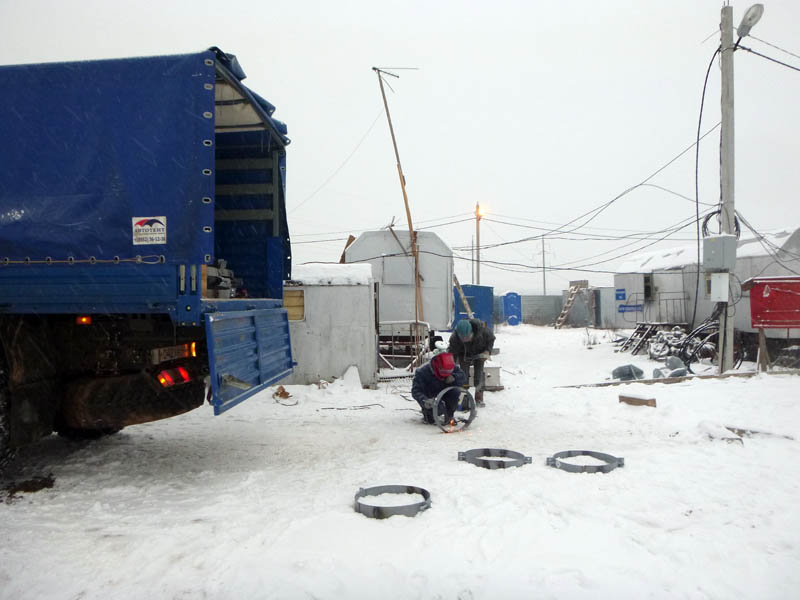

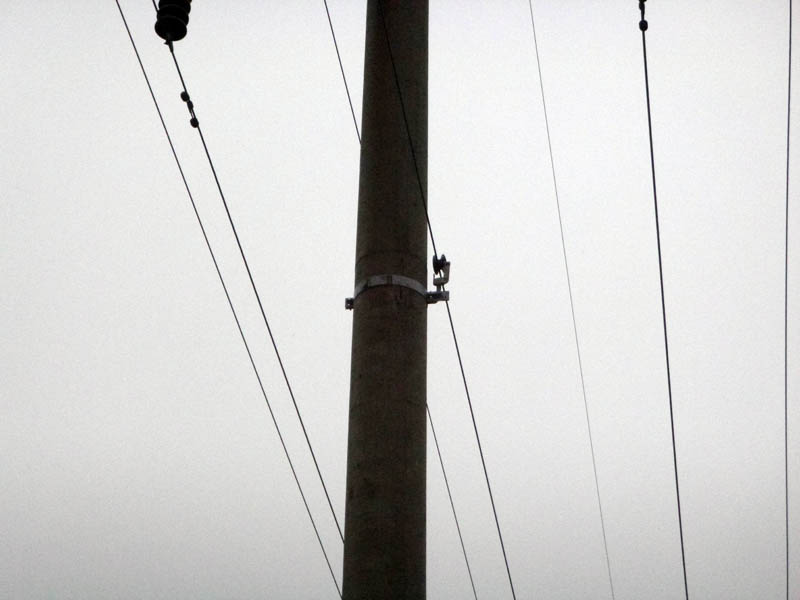

[Bachaa]

Edited April 19, 2014 by Bachaa

[Bachaa]

Edited December 18, 2012 by Bachaa

[adnull]

Круто. Спасибо за слайды!

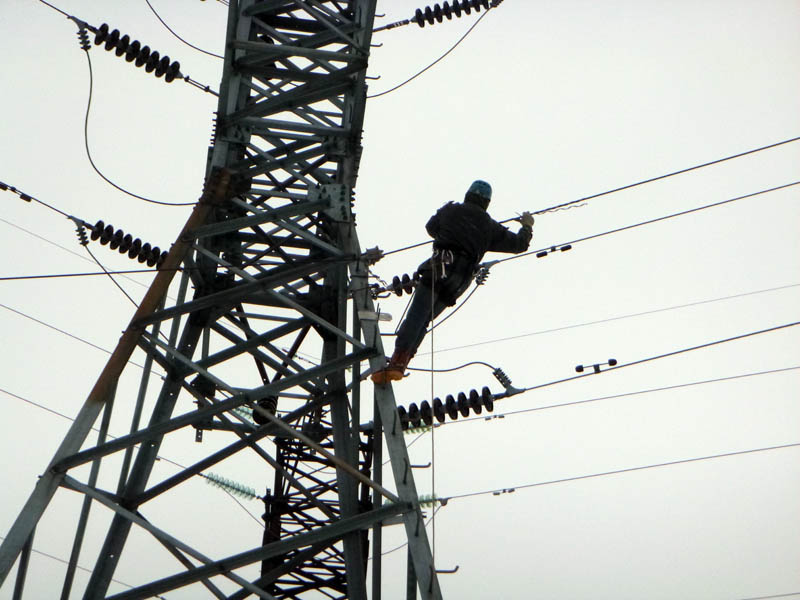

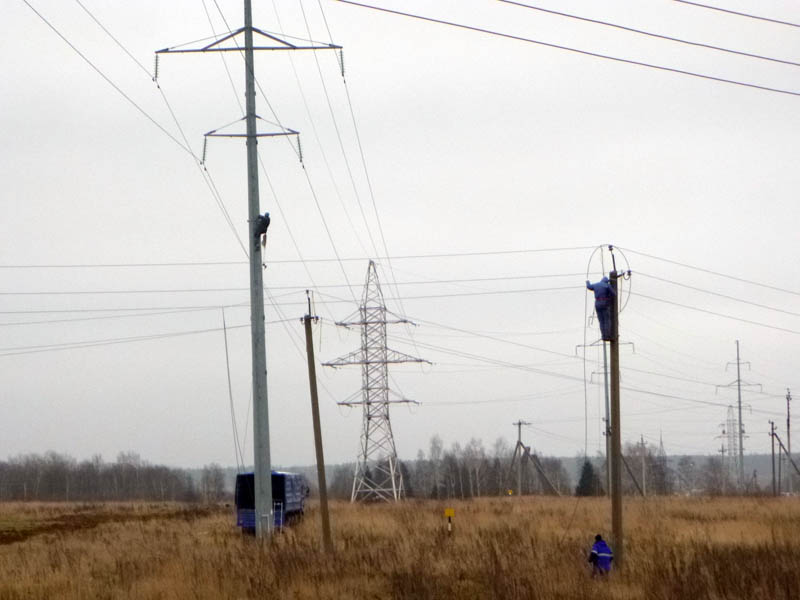

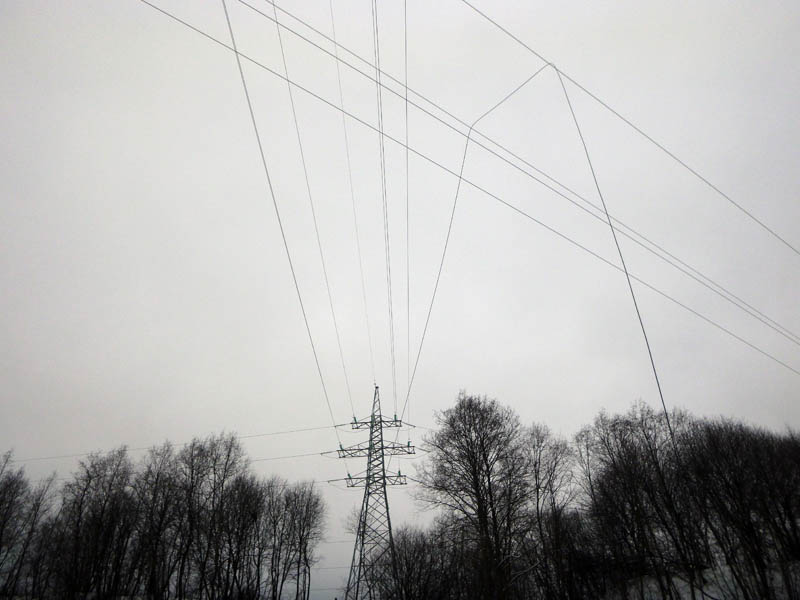

На первой фотке перекидка через 10-ку. Отключение производили? Или "пофигу, диэлектрик же".

[fivtin]

монтажники ваши просто молодцы!!

одного только не понимаю - каким местом думает руководство, что бы такие работы проводить по снегам холодам, а не весной летом
