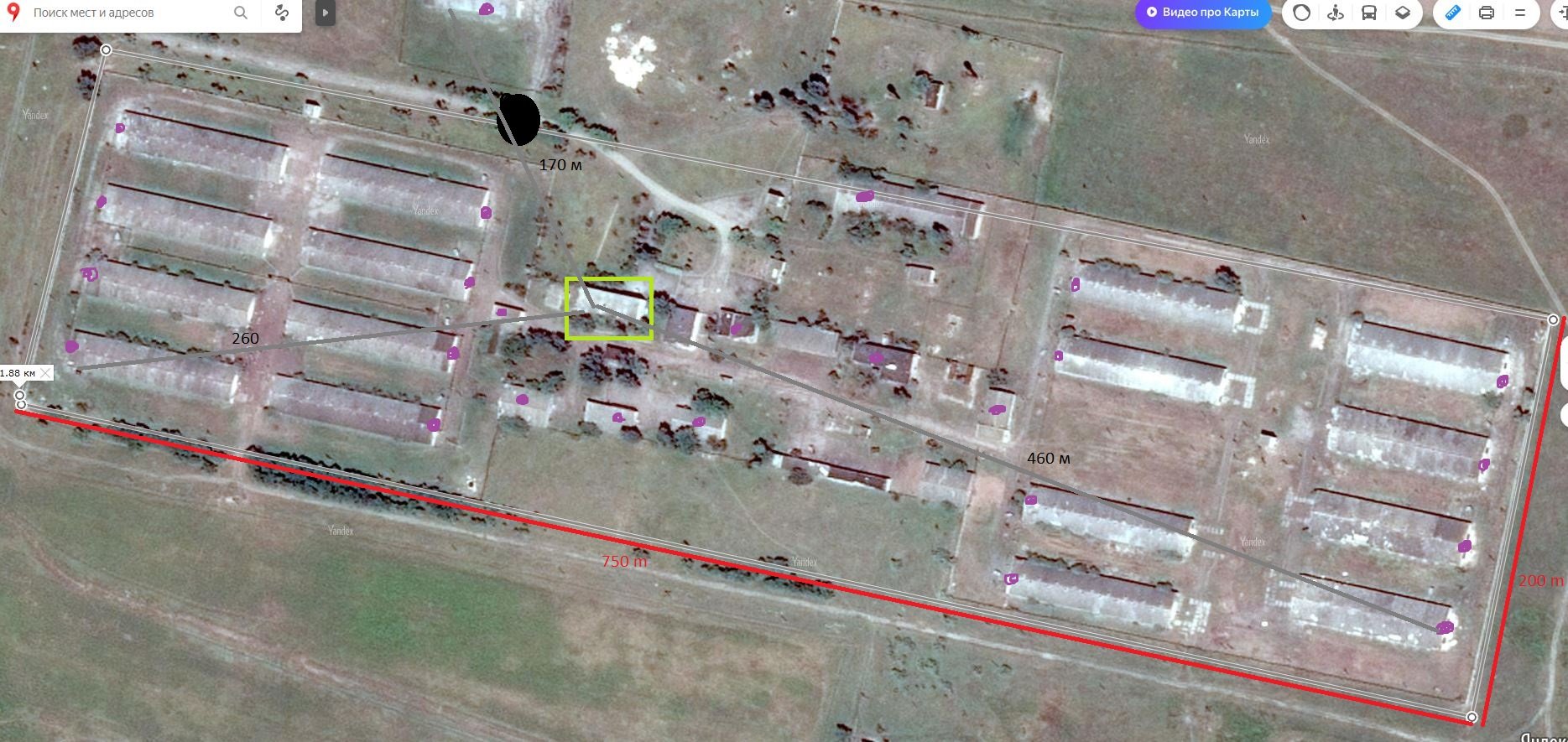

Collector Posted April 27, 2019 · Report post Здравствуйте. Просили помочь с советом как на ферме решить вопрос с покрытию сети по объектам. Имеется большая территория (может для кого то мелочь, но тем не менее), по периметру 2км. Укрепил карту , в центре салатовым отмечена здание, где будет серверная. С него отметил 3 дальные обьекты, фиолетовые точки - это возможные точки подключение. То есть в этих обьектах будет находится компьютер/телефон/видеонаблюдение. По 16 складам(по краям) там по одной камеры и компьютера (автоматика) только., телефон будет в 3х точках + КПП (отмечен черной точкой), построения пока нет, но будет. Я конечно предлагал по оптике соединять края, а между зданиями уже по изернету, но владелец говорит очень дорого так будет стоить, давайте по WI-FI все перекинуть. Наверно у многих тут есть опыт прокладки сетей такого уровня. Посоветуйте, пожалуйста как быть ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
TheUser Posted April 29, 2019 · Report post А что за ферма? Какая живность? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Adim Posted April 29, 2019 · Report post В 27.04.2019 в 19:57, Collector сказал: фиолетовые точки - это возможные точки подключение. То есть в этих обьектах будет находится компьютер/телефон/видеонаблюдение я правильно насчитал больше 20 так? если да то лучше оптика изначально Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Collector Posted April 29, 2019 · Report post @TheUser Прица @Adim да, более 20 точек. большинство из них не интенсивные, но тем не менее. Посмотрите, пожалуйста, такая схема работать будет нормально?http://images.vfl.ru/ii/1556537395/989ced40/26359726.jpg Из центра синим - это отметил оптические лучи, а по объектам , красным, это уже медь. Может что то оптику на медь менять или на оборот? камеры по территории думаю к ближайшим объектам подсоединю. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
jffulcrum Posted April 29, 2019 · Report post Советую все делать оптикой между зданиями: - кабель дешевле - дольше служит (да, есть медь для внешнего проклада качественная, но разница с оптикой за метр будет уже в разы) - можно не бояться гроз (Гнев Божий может спалить и линки, и оборудование) - меньше претензий со стороны пожарных Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Adim Posted April 30, 2019 · Report post 8 часов назад, Collector сказал: схема работать будет нормально? будет но по моему здесь кольцо просится Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
slv700 Posted April 30, 2019 · Report post Схема рабочая. Но вам нужно хорошо подумать на каком оборудовании построить сеть. Это точно не вайфай точки доступа. Это фиксированный ШБД и то , не любой. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
TheUser Posted April 30, 2019 · Report post 14 минут назад, slv700 сказал: Это фиксированный ШБД и то , не любой. А частоты этому курятнику кто будет выделять??? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
adsl Posted April 30, 2019 · Report post Если это довольно в "бумажной" местности, то и так прокатит! Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Collector Posted April 30, 2019 · Report post @jffulcrum То есть все на оптике? без меди даже на 20-40 метров?@Adim Мне еще один человек посоветовал "кольцо", но не очень я понимаю как реализовать. Я всегда все делал по традиционной "звездой". Да, читал про разные топологии, но почему то думал все устаревшие, ими пользовались во время коаксиалки. Могли бы на примерах рассказать/показать ? Еще про STP сказали, что надо по нему настроить. Вот схему рисовал: http://images.vfl.ru/ii/1556479438/c4c9b355/26352936.jpg так имеется ввиду? то есть первое здание подключена к второму, второй к третему и так далее? Но не пойму про отказоустойчивость. Если сгорел свич в 3_м здании, то все, дальше ничего не будет работать?@slv700 Ну сказали, что на микротике самый оптимальный выйдет. недорогое и гибкое оборудование. У вас есть предложение? @adsl Как понять бумажная местность ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
slv700 Posted April 30, 2019 · Report post 25 минут назад, Collector сказал: @slv700 Ну сказали, что на микротике самый оптимальный выйдет. недорогое и гибкое оборудование. У вас есть предложение? На Микротике видеонаблюдение от 16-20 камер работать не будет. Если это конечно не вебкамеры. То что Микротик недорогой- это понятно. Но что значит гибкий ? Типа крутилки- вертелки ? Не поможет. Если одна камера будет давать поток 2-3 Mbps, будет работать сеть на Cambium ePMP 1000/2000. Если больше 4-5Мbps - ePMP 3000. Это дороже Микротика, но работать будет. Но возможно в вашем случае дешевле и лучше будет проложить оптику. Если это невозможно по каким то причинам, и можно только радио, то только Камбиум. Потому что у него 1) в разы больше пропускная способность сектора, чем у того же Микротик, 2) потому что трафик в малтипойнт у него можно перераспределять в сторону аплинк ( что нужно для камер), например TDD 70/30, 3) потому что трафик в малтипойнт можно равномерно распределять между камерами по TDMA. Что касается ePMP 3000, то вскоре там можно будет задать CIR, что для камер может иметь значение. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SSD Posted May 1, 2019 · Report post 8 часов назад, slv700 сказал: На Микротике видеонаблюдение от 16-20 камер работать не будет. Если это конечно не вебкамеры. То что Микротик недорогой- это понятно. Но что значит гибкий ? Типа крутилки- вертелки ? Не поможет. Если одна камера будет давать поток 2-3 Mbps, будет работать сеть на Cambium ePMP 1000/2000. Если больше 4-5Мbps - ePMP 3000. Это дороже Микротика, но работать будет. Но возможно в вашем случае дешевле и лучше будет проложить оптику. Если это невозможно по каким то причинам, и можно только радио, то только Камбиум. Потому что у него 1) в разы больше пропускная способность сектора, чем у того же Микротик, 2) потому что трафик в малтипойнт у него можно перераспределять в сторону аплинк ( что нужно для камер), например TDD 70/30, 3) потому что трафик в малтипойнт можно равномерно распределять между камерами по TDMA. Что касается ePMP 3000, то вскоре там можно будет задать CIR, что для камер может иметь значение. Рекламные фантазии отставь, запустить 20 камер на мт по радио вполне реально. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Constantin Posted May 1, 2019 · Report post 9 часов назад, slv700 сказал: На Микротике видеонаблюдение от 16-20 камер работать не будет. врунишка и тут воздух портишь....... тем более по скрину там напрашивается 2 сектора по 90 град, поэтому 10 камер на сектор вообще без проблем работать будет и запас будет а по бюджету дешевле камбиума в 3 раза по СПЕ и в 4 по самой базовой. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
slv700 Posted May 1, 2019 · Report post 1 час назад, SSD сказал: Рекламные фантазии отставь, запустить 20 камер на мт по радио вполне реально. Я не хуже тебя знаю что значит запустить 20 камер с bitrate 3-4M и больше на один сектор Микротик. Не работает это :). Не, конечно можно поставить три -четыре сектора Микротик, разнести их на 100 Мгц друг от друга. Тогда заработает. Но все равно будет лагать на HD потоках. ЗЫ Требования какие к скорости видео на камерах? Ответ на это вопрос и определит эффективное решение. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
slv700 Posted May 1, 2019 · Report post 1 час назад, Constantin сказал: 3 раза по СПЕ, и в 4 по самой базовой. CPE Force 130 - MSRP $79. База ePMP 3000L ( 802.11 ac w2) MIMO2x2 - $395. Емкость сектора в 40Мгц ( в стандарте 802.11n) - >150Mbps. В 4 раза больше вашего Микротика 10 летней давности. Нужна емкость 600 Mbps в 40 МГц? ePMP 3000- $795. Мало одной базы? Можно поставить две, четыре ( всего займет 80 МГц с синхронизацией). Потянет очень много камер с любым битрейтом. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Constantin Posted May 1, 2019 · Report post 26 минут назад, slv700 сказал: В 4 раза больше вашего Микротика 10 летней давности. господин лживый продаван тактично умолчал про секторную антенну порядка 200 баксов и ладно , и в принципе 34 минуты назад, slv700 сказал: Емкость сектора в 40Мгц ( в стандарте 802.11n) - >150Mbps. В 4 раза больше вашего Микротика 10 летней давности на 10-15 клиентах на секторе???? я вас умоляю, а тут 8 клиентов на сектор..... дышите глубже. считаем бюджет: цены розница (без скидок даже) СПЕ MikroTik DISC Lite5 2800 рублей Базовая станция MikroTik mANTBox 15s 8380 рублей и это уже вместе с секторной антенной. Емкость сектора в 40Мгц ( в стандарте 802.11n) -100 Mbps (и это так чтоб у вас пукан не порвался раньше времени, ой он уже рвался ладно чтоб швы не разошлись) чего хватит с запасом а за ваш планируемый бюджет в 2,5 штуки баксов ( и это в каких то ценах без ндс и налогов) я бы построил там гепон или волокно в каждую жоппу на каждую ферму, получу там полноценный гиг дуплекса. (голова 40к рублей, онушка 1к руб, километр дропа 5к рублей) даже если еще половину заложить на работу и остальную мелоч в виде подвесов, коробок и тд выйдет дешевле чем даже 1 ваш сектор на разлекламируемой "кабыле" ))))) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
slv700 Posted May 1, 2019 · Report post Что касается оптики, то таки да, надо смотреть, может в данном случае будет дешевле и лучше. Что касается твоей сети на Микротике, хватит уже , 10 лет слышим одну и ту же херню. Про сети на Микротик все давно всем известно, для видеонаблюдения эта говносеть непригодна. ТС хочет сэкономить и рискнуть ? Потеряет время и деньги. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Constantin Posted May 1, 2019 · Report post 7 минут назад, slv700 сказал: 10 лет слышим одну и ту же херню. вот то что мы 5 лет одну херню от тя слышим это точно.... народ кто "за" ставте лайки...... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
slv700 Posted May 1, 2019 · Report post 46 минут назад, Constantin сказал: 5 лет одну 5 лет Камбиум развивается. Это невозможно не заметить. А вот Микротик ? Базовая станция mANTBox 15s говорите, в АС в малтипойнт ? Как работает RB921- все известно. Я не скажу ничего нового. PS Мне надоело обсуждать этот шлак, рассказывать что там не то и не так. Все проще - не работает это нормально. Если кто не согласен, верит в этот отстой, майтесь с ним и дальше пока сами не прозреете. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Collector Posted May 1, 2019 · Report post Ребята, вроде "договорились", что проект сделаем без "радио", все по оптике (возможно где то медь). Так что давайте по wi-fi не будет. А что касается камеры по wi-fi, скорее всего все будет работать, так как УЖЕ у меня в другом обьекте сделал удаленный мониторинг на 16камер, через радио-мост на Mikrotik SXT Lite5, все хорошо работает уже второй год. По этому лучше посоветуйте каким кабелем, каким образом все это соединять. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Constantin Posted May 1, 2019 · Report post 7 часов назад, Collector сказал: По этому лучше посоветуйте каким кабелем, каким образом все это соединять. про медь на улице забудте. DGS-1210-28XS/ME в ядро два 8 волоконных луча в центра скопления ферм, там по муфте и далее дропом до каждой фермы всё. дешево и сердито и надежно. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted May 2, 2019 · Report post Конечно надо на оптике делать, но и спланировать все грамотно нужно, что бы и запасные волокна были, и что бы кольцо можно было сделать. Вдруг где-то кабель порвется или что-то случиться - взяли перекоммутировали кабели и все заработало, потом планово ремонтировать. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
adsl Posted May 2, 2019 · Report post В 01.05.2019 в 01:20, Collector сказал: Как понять бумажная местность ? Извините это была шутка. Я подразумевал, что место "глухое" и надзорные органы там не появляются. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

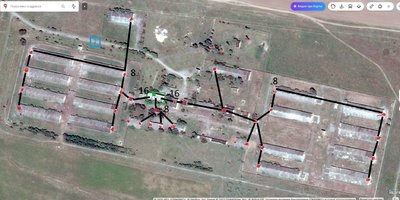

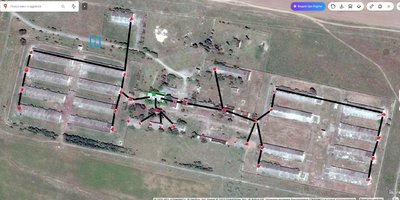

Collector Posted May 2, 2019 · Report post @Constantin 12 hours ago, Constantin said: про медь на улице забудте. DGS-1210-28XS/ME в ядро Ок, этот свич пойдет в ядро (на серверном). кстати, таких 3 свича у себя в конторе уже использую ))) 12 hours ago, Constantin said: два 8 волоконных луча в центра скопления ферм, там по муфте и далее дропом до каждой фермы Тут бы по схеме увидеть.. не очень представляю что имейте ввиду. Сможете, пожалуйста хотяб по карте нарисовать или на пеинте просто накидывать? Получается топология "звезда" каскадная, да? 3 hours ago, Saab95 said: Конечно надо на оптике делать, но и спланировать все грамотно нужно, что бы и запасные волокна были, и что бы кольцо можно было сделать. Вдруг где-то кабель порвется или что-то случиться - взяли перекоммутировали кабели и все заработало, потом планово ремонтировать. 4 волоконный кабель не достаточно? 2 использовать будем, 2 в запасе. Что касается топологии "кольцо" - могли бы пожалуйста рисовать схематично как это все будет работать? что куда провести? 2 hours ago, adsl said: Извините это была шутка. Я подразумевал, что место "глухое" и надзорные органы там не появляются. Глухое место, да и особый надзор по связи там нет, но все же беспроводная сеть на таком масштабе, я думаю ну его нафиг. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Constantin Posted May 2, 2019 · Report post 4 минуты назад, Collector сказал: Тут бы по схеме увидеть.. не очень представляю что имейте ввиду. Сможете, пожалуйста хотяб по карте нарисовать или на пеинте просто накидывать? Получается топология "звезда" каскадная, да? картинку дайте поболя нарисую и схема чистая звезда, никаких колец, кольцо - увеличение бюджета как минимум в 2 раза если не больше Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
