Базовая станция Cambium ePMP 3000 4:4x4 MU-MIMO


Компания Cambium  Networks выпустила новую базовую станцию  ePMP 3000 для ШПД   для диапазона частот 5  ГГц на базе новейшего чипсета 802.11 ac wave 2.

ePMP 3000 реализует технологию доступа TDMA 4:4x4 MU-MIMO и обеспечивает  в топологии точка-многоточка   пропускную способностью 300Mbps/600 Mbps/1.2 GBps  в  секторе  с шириной канала 20/40/80  МГц для макcимально 120 абонентских станций (АС).

Максимальная мощность БС составляет 32 дБм, максимальная модуляция 256 QAM 5/6.

БС  оснащается секторной 90 град антенной  MIMO 4x4x, имеет динамический фильтр , GPS синхронизацию с поддержкой Frequency Reuse. В комплектации  с Smart Antenna поддерживается BeamForming-  динамическое  формирование узкого луча диаграммы направленности антенны в направлении каждой обслуживаемой АС, что снижает помехи в рабочем частотном канале.

БС ePMP 3000 совместима с АС 802.11n (Force 180/190/200),  а также с устройствами UBNT и Микротик, прошитых ПО Elevate.

БС имеет 802.3 at  Ethernet 100/1000 BT, встроенную грозозащиту,  оптический порт SFP.

Пакетная производительность БС ePMP 3000 более 135k pps.

Централизованное управление БС и сетью  в целом NMS производится с помощью системы cnMaestro (доступны облачный и корпоративный вариант.

SS_ePMP_3000_10032018.pdf

ePMP 3000.png

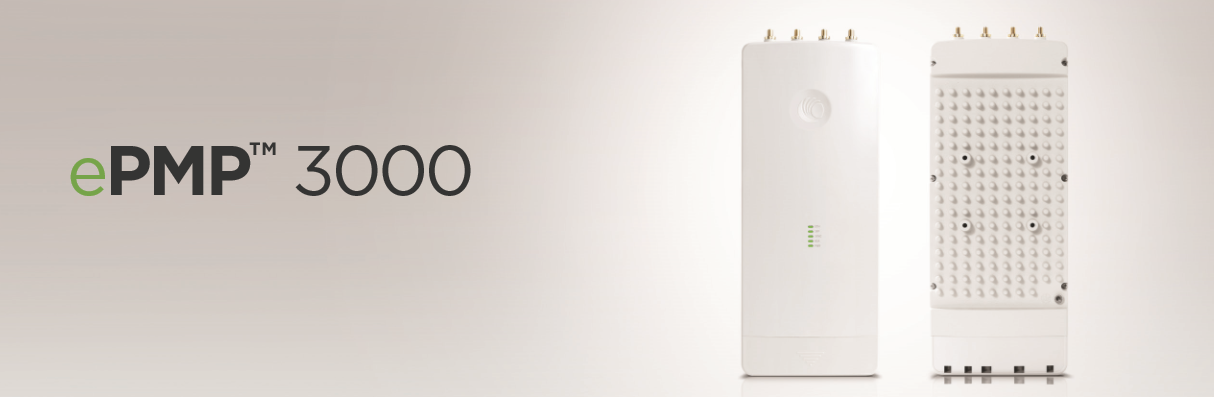

ePMP 3000_.png

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

БС ePMP 3000 можно  можно попробововать начать  ставить вместо перегруженных ePMP 1000/2000 на старых антеннах MIMO 2x2  для старых клиентов. Там где нужно получить в секторе 90 град в канале 20 Мгц емкость  на раздачу до 300 Mbps на 120 клиентов , то правильно нужно сразу ставить (родную секторную антенну  MIMO 4x4. При этом, если кроме родных CPE 802 ac wave2 , будут старые 802.11n, включая Elevate ubnt/микротик, то общая пропускная способность базы будет меньше.

Если на базе ePMP 3000  только старые клиенты , то в 20 Мгц бета тестеры ePMP 3000 наблюдали увеличение  пропускной способности базы на 10% с 90   Mbps до 100 MBps на среднем 30-60 количестве клиентов. При большем числе клиентов 80-100 ожидаем большее  увеличение с 80 Mbps до тех же 100 Mbps. В 40 Мгц из за снятия полки по ппс ждем увеличение пропускной способности базы с 115-120 mbps до 160-180 mbps  только  на старых клиентах. Надо тестировать. Практика покажет.  А только на новых клиентах АС wave 2 ( Force 300-16 и Force 300-25) в 20/40 Мгц будет до 300/600Mbps. При миксе  клиентов -где то посередине  в зависимости от соотношения старых-новых клиентов.

Ну и если кто сможет себе позволить работать в 80 МГц, то будет до 1.2 Mbps. Камбиум уже провел демонстрацию это скорости, правда только на стенде. На улице 80МГц у Камбиум работает нормально, судя по уже имеющейся практике применения Force 300 и PTP550 в точка-точка.

Если на площадке размещения БС есть высокие помехи, то будет эффективным использование  в ePMP 3000 Smart Antenna с BeamForming.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В 27.10.2018 в 15:19, slv700 сказал:

БС ePMP 3000 можно  начать  ставить вместо перегруженных ePMP 1000/2000 на старых антеннах MIMO 2x2  для старых клиентов. Там где нужно получить в секторе 90 град в канале 20 Мгц емкость  на раздачу до 300 Mbps на 120 клиентов , то нужно сразу ставить (родную секторную антенну  MIMO 4x4. При этом, если кроме родных CPE 802 ac wave2 , будут старые 802.11n, включая Elevate ubnt/микротик, то общая пропускная способность базы будет меньше.

Если на базе ePMP 3000  только старые клиенты , то в 20 Мгц бета тестеры ePMP 3000 наблюдали увеличение  пропускной способности базы на 10% с 90   Mbps до 100 MBps на среднем 30-60 количестве клиентов. При большем числе клиентов 80-100 ожидаем большее  увеличение с 80 Mbps до тех же 100 Mbps. В 40 Мгц из за снятия полки по ппс ждем увеличение пропускной способности базы с 115-120 mbps до 160-180 mbps  только  на старых клиентах. Надо тестировать. Практика покажет.  А только на новых клиентах АС wave 2 ( Force 300-16 и Force 300-25) в 20/40 Мгц будет до 300/600Mbps. При миксе  клиентов -где то посередине  в зависимости от соотношения старых-новых клиентов.

Ну и если кто сможет себе позволить работать в 80 МГц, то будет до 1.2 Mbps. Камбиум уже провел демонстрацию это скорости, правда только на стенде. На улице 80МГц у Камбиум работает нормально, судя по уже имеющейся практике применения Force 300 и PTP550 в точка-точка.

Если на площадке размещения БС есть высокие помехи, то будет эффективным использование  в ePMP 3000 Smart Antenna с BeamForming.

Добрый день,



1. Когда появится в РФ?

2. Сколько стоит БС и клиенты

3. Не очень понятно, за счет чего увеличится емкость сектора с старыми клиентами force 180 Прошу пояснить. Мимо 4х4 они не поддерживают, получается, что приросту неоткуда взяться.

Приведу пример. Есть 2 БС по 90 градусов, направлены в одну сторону. На каждой по 60 абонентов. Смогу ли я поставить 1 БС 3000 на 120 абонов , без потери качества для абонентов. Прирост в 10% по утилизации трафика говорит, что скорее всего нет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

1.Не моя компетенция.

2. Смотрите на MSRP и добавляйте 0-10-15% если есть НДС.

3. Прирост на старых клиентах идет за счет более высокого ппс. В 20 МГц прирост на старых клиентах небольшой . В 40 Мгц - заметно больше. Точно может сказать Дмитрий (он же m0isa), если у него будет время ответить.

Пользователям  в Украине с разработчиками можно будет встретиться  и все спросить на Cambium Day  в декабре  в Киеве. У российских пользователей была такая возможность несколько дней назад на Беседе 2018 в Комптек.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

1 час назад, slv700 сказал:

1.Не моя компетенция.

2. Смотрите на MSRP и добавляйте 0-10-15% если есть НДС.

3. Прирост на старых клиентах идет за счет более высокого ппс. В 20 МГц прирост на старых клиентах небольшой . В 40 Мгц - заметно больше. Точно может сказать Дмитрий (он же m0isa), если у него будет время ответить.

Пользователям  в Украине с разработчиками можно будет встретиться  и все спросить на Cambium Day  в декабре  в Киеве. У российских пользователей была такая возможность несколько дней назад на Беседе 2018 в Комптек.

Задайте пожалуйста вопрос на Cambium Day, если не затруднит.

Спасибо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В 27.10.2018 в 13:19, slv700 сказал:

БС ePMP 3000 можно  можно попробовать начать  ставить вместо перегруженных ePMP 1000/2000 на старых антеннах MIMO 2x2  для старых клиентов.

Проконсультировался я инженерами Камбиум.  В общем они не гарантируют нормальную работу ePMP 3000 c обычной антенной MIMO 2x2 со старыми клиентами MIMO 2x2.  Там есть фазовые сдвиги, неизвестно как они отразятся на работе.  Будем пробовать. О результатах отпишемся.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

12 минут назад, slv700 сказал:

Проконсультировался я инженерами Камбиум.  В общем они не гарантируют нормальную работу ePMP 3000 c обычной антенной MIMO 2x2 со старыми клиентами MIMO 2x2.  Там есть фазовые сдвиги, неизвестно как они отразятся на работе.  Будем пробовать. О результатах отпишемся.

Мы как раз рассматриваем вариант установки антенны 4х4. Для нас принципиально, что бы клиентские были первого поколения.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

3 hours ago, moob82 said:

Мы как раз рассматриваем вариант установки антенны 4х4. Для нас принципиально, что бы клиентские были первого поколения.

Дима,

Это не даст прироста в 20 МГц. В 40 МГу увидите небольшой прирост, согласен с Вячеславом. Если не планируете добавлять в сектор абонентов ac w2, то смысла, по-моему, нет.



В России будет не раньше начала 2019.



По ценам: и абоненты и база будут не дешевле существующих решений. Я понимаю, не этого ответа ты ждешь, но я лишь транслирую политику компании.



Использовать ePMP3k с антенной 2х2 не стоит. У нас готовится Force300 CSM - БС 2x2 AC W2 с синхронизацией и выходами под антенну.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

14 часов назад, Сергей Голованов сказал:

Дима,

Это не даст прироста в 20 МГц. В 40 МГу увидите небольшой прирост, согласен с Вячеславом. Если не планируете добавлять в сектор абонентов ac w2, то смысла, по-моему, нет.



В России будет не раньше начала 2019.



По ценам: и абоненты и база будут не дешевле существующих решений. Я понимаю, не этого ответа ты ждешь, но я лишь транслирую политику компании.



Использовать ePMP3k с антенной 2х2 не стоит. У нас готовится Force300 CSM - БС 2x2 AC W2 с синхронизацией и выходами под антенну.

Добрый день, Сергей! Еще больше меня запутал.

Приведу другой пример. Есть сектор 60 абонентов, клиентские force 180 Все получают 5 Мегабит (берст до 10) , ночью 20. Мы ставим epmp3000 с антенной 4х4. Переключаем  60 абонентов с epmp 1000 и подключаем еще 20 абонентов на клиентские force 300 w2 с тарифами 20 днем и 40 ночью.

Это заработает?

Нужна полоса 40?



1. Мы демонтируем epmp 1000 и экономим на аренде

2. Абоненты кто хочет побыстрее , получают это побыстрее, но чуть дороже

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В 27.10.2018 в 15:04, slv700 сказал:

с шириной канала 20/40/80  МГц

как-то не сочетается с нашими реалиями.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В 31.10.2018 в 06:37, moob82 сказал:

Есть сектор 60 абонентов, клиентские force 180 Все получают 5 Мегабит (берст до 10) , ночью 20. Мы ставим epmp3000 с антенной 4х4. Переключаем  60 абонентов с epmp 1000 и подключаем еще 20 абонентов на клиентские force 300 w2 с тарифами 20 днем и 40 ночью.

Это заработает?

Отвечу я. Это заработает. Force 300 будут работать на 256QAM, что повысит  пропускную  способность сектора  с возможностью  предоставления   для  клиентов ac w2 повышенных тарифных планов.



54 минуты назад, sersil сказал:

как-то не сочетается с нашими реалиями.

20/40 Мгц не сочетается с реалиями?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

5 минут назад, slv700 сказал:

40 Мгц не сочетается с реалиями



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

20 ещё можно получить в 5-ке, (да и то почти невозможно в городах), 40 - нереально в России.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

5 часов назад, sersil сказал:

20 ещё можно получить в 5-ке, (да и то почти невозможно в городах), 40 - нереально в России.



В городах до 100 тыс получаем смежные 20 ки, т.е. 40

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

1 час назад, moob82 сказал:

В городах до 100 тыс получаем смежные 20 ки, т.е. 40

ну и потенциально готовы платить штрафы за нарушение, но это пока маловероятно хотя все идет к тому что и частотникам будут планы по сбору денег ставить

да и что лукавить радио в городах это уныло, только предприятия на окраинах и мелкие конторки и ларьки по городу

основные деньги это массовые скопления жителей уже на земле давно.



тот же ростелеком за федеральные бабки строит гепон уже в любою жоппу мира.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

11 часов назад, Constantin сказал:

ну и потенциально готовы платить штрафы за нарушение, но это пока маловероятно хотя все идет к тому что и частотникам будут планы по сбору денег ставить

да и что лукавить радио в городах это уныло, только предприятия на окраинах и мелкие конторки и ларьки по городу

основные деньги это массовые скопления жителей уже на земле давно.



тот же ростелеком за федеральные бабки строит гепон уже в любою жоппу мира.

И что это значит? Мы все умрем :) ?

Все не так печально.

В городах очень много радио. И только увеличивается. По моим прогнозам PON затормозит развитие рынка в ближайшее время.

Ростелеком работает не везде, а там где работает не всегда хрошо даже с ПОНом. И у них такие же проблемы с собственниками опор и получением частот.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

3 часа назад, moob82 сказал:

И что это значит? Мы все умрем :) ?

Все не так печально.

В городах очень много радио. И только увеличивается.

не это не истерика " мы все умрем"

просто наказывать проще известных людей,  не нужно бегать кого то искать , пирата

вот есть оператор, он известен, есть нарушение, легко срубить 5к рублей.....



пообщайтесь с людьми от опсосов  раз-пару в год объезжают базы и по мелочи (а 5к это мелочь для 4етверки ) доют, особенно если месячные идут.



как работают росы известно уже большинству, и у более половины уже есть стойкая прививка от росов, но все же там где пон качество выше относительно где метро.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

20 минут назад, Constantin сказал:

не это не истерика " мы все умрем"

просто наказывать проще известных людей,  не нужно бегать кого то искать , пирата

вот есть оператор, он известен, есть нарушение, легко срубить 5к рублей.....



пообщайтесь с людьми от опсосов  раз-пару в год объезжают базы и по мелочи (а 5к это мелочь для 4етверки ) доют, особенно если месячные идут.



как работают росы известно уже большинству, и у более половины уже есть стойкая прививка от росов, но все же там где пон качество выше относительно где метро.

Мы ушли от темы в полемику.

Для сабжа скажу, что в нашем городе 40К населения. РТК не строит ПОН из за того, что аренда опоры 200 р за опору. Им это не по карману. 3 месяца назад они поставили wifi там где у нас сеть на ubnt и cambium, что говорит о том, Что у них есть стратегия развития по радио. По слухам, они переключают на wifi проблемных adsl абонов, которые их терроризируют из за плохого качества связи.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

опора 200р ???? да это даром,



а по теме  эта база мертворожденная для вас железка,  вангую вы еще не отбили деньги по железу на построенной сети на камбиум, а вам тут предлагают еще вложить практически столько же без какого то экономического выхлопа в перспективе. )))))





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В 03.11.2018 в 13:48, Constantin сказал:

опора 200р ???? да это даром,



а по теме  эта база мертворожденная для вас железка,  вангую вы еще не отбили деньги по железу на построенной сети на камбиум, а вам тут предлагают еще вложить практически столько же без какого то экономического выхлопа в перспективе. )))))





Ванга из вас так себе  :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Где этот город на 40 тыщ? =)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

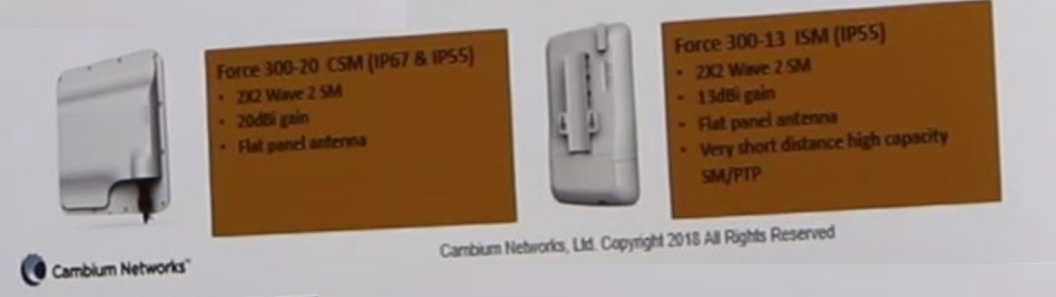

Для базы ePMP 3000 кроме уже имеющихся клиентов Force 300-25 и Force 300-16 по сведениям из презентации Камбиум на WISPApalooza 2018  планируется быть СПЕ Force 300-13 ( интегрированная антенна 13 дБи, видимо  лоу кост :)), Force 300-20 ( 20   дБи),  а также Force 300-20 CSM-connectorised.

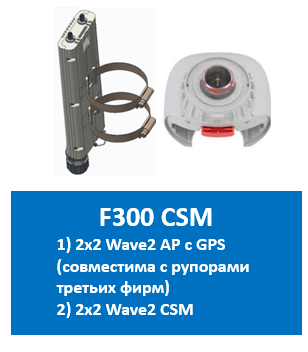

  Будет также девайс Force 300  CSM.  У него будет GPS и сможет работать как  база - AP  MIMO 2x2 (  с обычными антеннами MIMO 2x2) и для точка-точка с внешними антеннами с  синхронизацией и  FR с шириной канала 20/40/80 MHz.

F300 CSM GPS.png

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

3 часа назад, slv700 сказал:

Для базы ePMP 3000 кроме уже имеющихся клиентов Force 300-25 и Force 300-16 по сведениям из презентации Камбиум на WISPApalooza 2018  планируется быть СПЕ Force 300-13 ( интегрированная антенна 13 дБи, видимо  лоу кост :)), Force 300-20 ( 20   дБи),  а также Force 300-20 CSM-connectorised.




  Будет также девайс Force 300  CSM.  У него будет GPS и сможет работать как  база - AP  MIMO 2x2 (  с обычными антеннами MIMO 2x2) и для точка-точка с внешними антеннами с  синхронизацией и  FR с шириной канала 20/40/80 MHz.

F300 CSM GPS.png

Не очень понятно, для чего F300 CSM

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

21 час назад, moob82 сказал:

Не очень понятно, для чего F300 CSM

Это БC  MIMO 2x2, наподобие баз 802.11 ac wave 1. Отличие от ePMP 1000/2000 - модуляция 256QAM 5/6 и высокий ппс.

Но более интересное и перспективное  применение Force 300 CSM  для точка -точка. Фактически это половинка   Cambium PTP550 Connectorized - с одним каналом шириной 20/40/ 80 МГц , что даст   соответственно  порядка 140-150/320-350/ 600-700 Mbps UL+DL  ( по  опыту применения PTP550 в одном канале).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Также можно сказать что Force 300 CSM -это коннекторайзд вариант  Force 300-25 ( с интегрированным дишем 25 дБи)  для применения на большой дальности ( >15 км). Но у Force 300 CSM - в отличии от Force 300-25 есть синхронизация и динамический фильтр, что  часто важно для линков точка-точка.  Но видимо будет еще  CSM без GPS и фильтров, простейший и недорогой СПЕ, который также  можно будет применять для точка-точка.
