Подвес кабеля ОПЦ - можно ли скидывать с бухты "вбок"?

Купили бухту Еврокабель ОПЦ 4Кн , 12 волокон , 450м

у кого какой опыт, обязательно его ровно разматывать или если скидывать вбок бухты и сделать спираль , то ничего особо страшного не будет?





Share this post


Link to post
Share on other sites

Как то очень давно наверное лет 10 назад, тянул свой первый кусок 500м., такого кабеля. размотки не было и скидывал кольцами. Витков между опорами получалось много. На вид можно было подумать что это электрический кабель, потому что они так свои кабеля крутят. Даже анкерный зажим было трудно ставить из-за этого. Получилось что похожее на много модуль, только из одного модуля. Модуль был навит на трос, если можно так сказать. Конечно чисто теоретически это плохо, так как тепловое расширение материалов разное и при вытягивании троса при нагреве должно порваться волокно. На столбах сделан запас метров по 12. Так вот этот кабель висит по сей день, полгода назад надо было в муфте подварить жилу, при вскрытии муфты увидел, что все лежит аккуратно как и положено, не одно волокно не улезло в модуль, ни одно волокно не вылезло из него (16 жил). Теперь уже давно такой кабель разматываю на размотке и витком между опорами нет. Периодически вскрывая муфты обнаруживаю, что жилы вылезли из модуля сантиметров на 5. При чем не на всех пролетах, где то вылазят, где то нет, закономерности не обнаружил. Сдается мне, что завитый кабель как бы не дает волокну вылезти из модуля, а если модуль висит прямо, то при нагреве троса жилы гуляют как хотят. И еще думаю, что при каждом разе когда снимаешь муфту и разматываешь запас, а потом его обратно сматываешь, то кабель может ложится по разному, то есть когда делаешь виток трос может попасть внутрь, а модуль наружу, а так как наружный диаметр больше внутреннего вот постепенно волокна и ползут. Конечно один кусок кабеля не показатель, но думается мне, что завитый кабель не склонен к движению волокон в модуле.

Share this post


Link to post
Share on other sites
5 минут назад, sherwood сказал:

На столбах сделан запас метров по 12.

На каждом?

у меня на 430м запланированы 2 запаса по 15м ,   в позициях 182м и 269м

То есть 4 промежуточных столба без запаса , затем 3 промежуточных столба без запаса.

Много?



Share this post


Link to post
Share on other sites

а в чем проблема  10 витков сбрасывать в один бок , а 10 в другой ? Оно само потом и выровняется.

Share this post


Link to post
Share on other sites
21 минуту назад, LostSoul сказал:

На каждом?

Запас оставляется там, где планируется установка муфт.

Share this post


Link to post
Share on other sites

10 это просто для примера  можно и 15 и 20 главное одинаковое количество

Share this post


Link to post
Share on other sites
27 минут назад, LostSoul сказал:

На каждом?



5 минут назад, RN3DCX сказал:

Запас оставляется там, где планируется установка муфт.

Муфты стоят по концам. Да это и не важно, жилы вылазят и на 300м отрезке и не вылазят на 700м отрезке, и на оборот, то есть хаотично.



12 минут назад, Vasmer сказал:

а в чем проблема  10 витков сбрасывать в один бок , а 10 в другой ? Оно само потом и выровняется.

Вы так пробовали или так думаете? Как то в голове не соображу как Вы собираетесь в разные стороны сбрасывать кабель, если он сматан на одну сторону?

Share this post


Link to post
Share on other sites

и не один раз если кабель приходит в бухте так и приходится подвешивать, но все-таки  самое оптимальное когда кабель смотан  восьмеркой просто подаеш и всё





18 минут назад, sherwood сказал:

Как то в голове не соображу как Вы собираетесь в разные стороны сбрасывать кабель, если он сматан на одну сторону?

нет ничего сложного. если  есть вопросы могу записать небольшое видео

Кто   обучался черчению и  инженерной графике обычно неплохо с пространственным мышлением.



Share this post


Link to post
Share on other sites
26 минут назад, Vasmer сказал:

Кто   обучался черчению и  инженерной графике обычно неплохо с пространственным мышлением.

Я в теории прекрасно представляю, на практике хреново получается.   на 3 перевороте все запутается к такой-то бабушке.



Share this post


Link to post
Share on other sites

переворачивать  не особо и надо    бухта ставится на ребро сбрасывается N витков  и поворачивается на 180 градусов потом опять N витков  и так до вымотки  бухты

 один человек вытягивает второй подает кабель с бухты

Share this post


Link to post
Share on other sites
4 минуты назад, Vasmer сказал:

переворачивать  не особо и надо    бухта ставится на ребро сбрасывается N витков  и поворачивается на 180 градусов потом опять N витков  и так до вымотки  бухты

 один человек вытягивает второй подает кабель с бухты

она диаметром 75см и весит ~35кг

если ее без фиксаторов "поставить" она просто развалится в запутанную груду петель кмк



Share this post


Link to post
Share on other sites

35 кг это не размеры и не вес   все легко и просто

Вот когда вам приедет 1,5 км в бухте тогда поймете всю сложность  без видео вы походу не поймете ......

Share this post


Link to post
Share on other sites
5 минут назад, Vasmer сказал:

Вот когда вам приедет 1,5 км в бухте тогда поймете всю сложность  без видео вы походу не поймете ......

я 1.5км без нормально сделанной бобины с козлами даже и пытаться не буду размотать, вы чего....



Share this post


Link to post
Share on other sites
27 минут назад, Vasmer сказал:

переворачивать  не особо и надо    бухта ставится на ребро сбрасывается N витков  и поворачивается на 180 градусов потом опять N витков  и так до вымотки  бухты

Бухта это как пружина, витки идут в одном направлении. Поставив на папа скидываем, повернув на 180 кабель будет смотреть в обратную сторону и как повернуть на 180 когда один конец у Вас в руках (бухта), второй уже на столбе? Буду на днях разматывать 600м пару кусков попробую поставить на попа. Но мне это все равно не надо, так как для этого нужен еще человек, а с размотки можно и одному работать, тянешь кабель по столбам бухта сама разматывается.



P.S.

Наверное скидывание в обратную сторону прийдется каждый виток поднимать бухту - круто :)

Share this post


Link to post
Share on other sites

Поставил на землю - и раскатывай... Придерживая бублик...



А на будущее - если сматывать с козла - то бублик надо делать восьмеркой...  При перевозке 8 бухтуется в O...



На обьекте стяжки обрезал - опять 8... И  подавай

Share this post


Link to post
Share on other sites

вы как маленькие  если большой вес  и объем  1 человеком на подаче не обойтись

 принцип таков





3 минуты назад, satboy сказал:

А на будущее - если сматывать с козла - то бублик надо делать восьмеркой...  При перевозке 8 бухтуется в O...



На обьекте стяжки обрезал - опять 8... И  подавай

плюсую всеми руками и ногами !

Share this post


Link to post
Share on other sites

450 метров можно тупо раскатать.  Первые 200 метров будет тяжко, потом со свистом.

Share this post


Link to post
Share on other sites
27 минут назад, Vasmer сказал:

вы как маленькие  если большой вес  и объем  1 человеком на подаче не обойтись

Ну да 10 витков и размер примерно метр мож чуть больше в диаметре, почему бы и не покрутить. Попробуйте подержать в руке метра полтора в диаметре и размером под 600м. И потом, когда он идет так витками он плохо переворачивается в ролике на столбе. Ну то есть как вариант почему бы и нет за неимением.



7 минут назад, Bachaa сказал:



450 метров можно тупо раскатать.



Можно, если кабель смотан в маленькую катушку, нам все чаще метра по полтора привозят. Наверное станка для смотки нет, скидывают с барабана.

Share this post


Link to post
Share on other sites
14 минут назад, Bachaa сказал:

450 метров можно тупо раскатать.  Первые 200 метров будет тяжко, потом со свистом.

тяжело это мягко сказано.

я электрокабель , который 35кг/км весит раскатывал 200м -- чуть не помер.

а тут 430м и 72кг/км



Share this post


Link to post
Share on other sites

Вы просто без практики. Ничего там тяжелого нет.  Там делов минут на 8. Купите пиво другу, пусть поможет.

Share this post


Link to post
Share on other sites

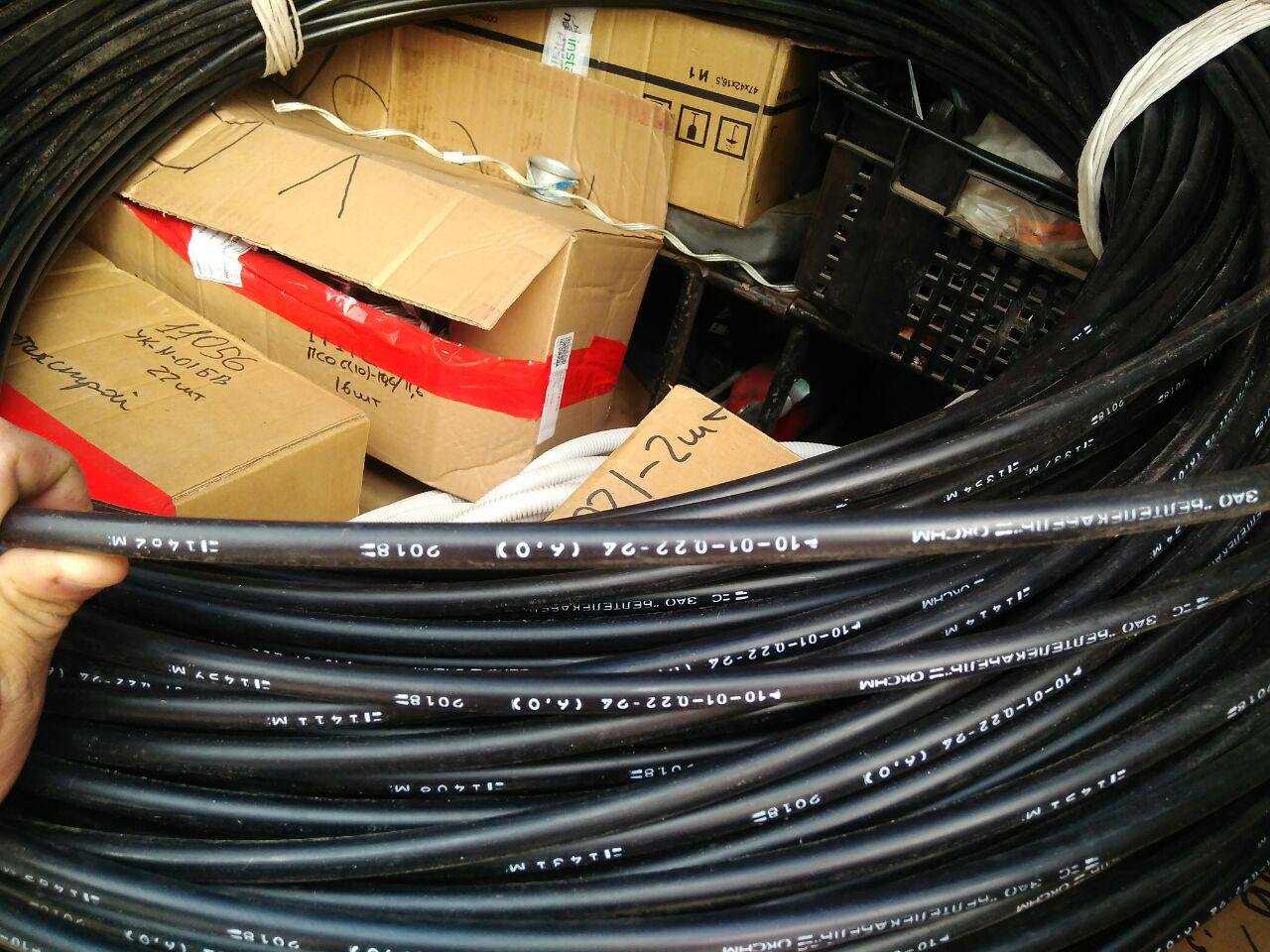

 развели тут ромашку любит не любит  все растягивается как нефиг делать  за 3 часа смонтировали вдвоем кусок на прошлой неделе   ОКСНМ 450м как раз вес по ТК был  79 кг

 это с расставлением крепежа на опорах  во время монтажа



Share this post


Link to post
Share on other sites
1 час назад, LostSoul сказал:

я электрокабель , который 35кг/км весит

Это какой электрический кабель весит 35 грамм на метр?

Share this post


Link to post
Share on other sites

Вообще бы не советовал, работали с Инкабовской 8-ой. там трос как будто отдельной жизнью живет и вьется куда хочет. Лучше Все время его под небольшой натяжкой держать.

Share this post


Link to post
Share on other sites

решили попробовать слепить импровизированную катушку для размотки из

профиля и шпилек с гайками
