Переход реки Пролеты по 250 метров

Есть река в ширину 500 метров, по середине остров, стоит два столба по краям и на острове столб с растяжками, пролеты по 250 метров, хочу натянуть кабель ОКП-Т-2/2(2,4)Сп-8(2)-5кН .

Есть у кого опыт, как лучше его протягивать, то есть:

1. Привезти барабан на одну сторону реки. Установить для размотки.

2. В лодку взять конец ,поплыть до острова, там установить ролик, и тянуть на противоположную сторону.

3. На другой стороне реки закрепить кабель, тросс.

4. На противоположной стороне закрепить тросс и натянуть кабель.

5. на острове закрепить кабель.



Есть моменты как течение будет сносить кабель, получиться ли такая схема протяжки ?

Поделитесь опытом пожалуйста ...

Share this post


Link to post
Share on other sites

Надо 20кН минимум. Кабель самонес. Никаких тросов. Какие столбы то стоят? Фотка есть?

Кабель течением сносит будь здоров.

Share this post


Link to post
Share on other sites

Я не хочу самонес вешать, так как он тяжелее в 2-2,5 раза, с тросом кабель весит 90 кг, а самонес уже 220 кг. 1 км.

Сейчас весит сталька на 3 кН и отдельно кабель подвешан, висит уже 3 года, но это ростелеком, вот и думаю тросом сделать что бы полегче!

Edited by makc-666

Share this post


Link to post
Share on other sites

Басню помните про овечью шкуру и шапки?



Вы хотите ВОЛС построить или стальку еще одну кинуть? Самонес с кевларом плавает на воде. Ваш кабель утонет. Ваш кабель как и сталька растянется, а стекло внутри кабеля так не сможет. С вашим кабелем стрела провиса будет в половину длины пролета, с самонесом меньше.



Не изобретайте велосипед. 3 кН это максимум 100 метров.

Share this post


Link to post
Share on other sites

Басню помните про овечью шкуру и шапки?



Вы хотите ВОЛС построить или стальку еще одну кинуть?



Самонес с кевларом плавает на воде. Ваш кабель утонет. Ваш кабель как и сталька растянется, а стекло внутри кабеля так не сможет.



С вашим кабелем стрела провиса будет в полну длины пролета, с самонесом меньше.



Не изобретайте велосипед. 3 кН это максимум 100 метров.



Вы пропустили, я писал 5 кН, у нас в Иркутске есть самонес максимум 7 кН, у самонеса единственный плюс, он ветра меньше боиться!

Share this post


Link to post
Share on other sites

Если вот такой повешать, крепления стандартные применяются, Зажим спиральный натяжной ? ОКМС-1/5(2.0)Сп-4(2) "10кН" Самонесущий оптический кабель

Share this post


Link to post
Share on other sites

Если вот такой повешать, крепления стандартные применяются, Зажим спиральный натяжной ?

Опоры какой высоты? 9-10 кН на 250м норм при определенных условиях, но нужна большая стрела провеса.

Зажимы обычные НСО, смотрите чтобы прочность заделки была не менее 10 кН.

Share this post


Link to post
Share on other sites

Читаю с изумлением! Неужели провисит и зиму переживет?

P.S. Поскольку чую, что говорить что-то про расчеты, ветровой напор, стенку гололеда, усилия и стрелы провиса и проч. "хрень" - бесполезно.

Edited by frol13

Share this post


Link to post
Share on other sites

Отпишусь через год :)



Если вот такой повешать, крепления стандартные применяются, Зажим спиральный натяжной ?

Опоры какой высоты? 9-10 кН на 250м норм при определенных условиях, но нужна большая стрела провеса.

Зажимы обычные НСО, смотрите чтобы прочность заделки была не менее 10 кН.



Высота подвеса кабеля 13 метров, через реку судоходы не ходят.

Share this post


Link to post
Share on other sites

Высота подвеса кабеля 13 метров, через реку судоходы не ходят.
От чего? От какого уровня воды? Там стрела будет метров 7- 8, останется габарита метров 5-6. А в паводок и того меньше.

Share this post


Link to post
Share on other sites

Читаю с изумлением! Неужели провисит и зиму переживет?

P.S. Поскольку чую, что говорить что-то про расчеты, ветровой напор, стенку гололеда, усилия и стрелы провиса и проч. "хрень" - бесполезно.

Ему надо сейчас... И денег нет, Клиенты едва держаться.. Порвет - перевесит.. Вот только на машину свалиться или на голову - в расчет не берут :( А зря

Share this post


Link to post
Share on other sites

От чего? От какого уровня воды? Там стрела будет метров 7- 8, останется габарита метров 5-6.

Да, по моему опыту между домами 250м пролет кабелем 9 кН - делали стрелу ~3-4 этажа, т. е. 8-10 м.

У меня, кстати, в одном месте висит и ниже 5м над озером) Но там так, лужица, движения никакого.



P.S. Поскольку чую, что говорить что-то про расчеты, ветровой напор, стенку гололеда, усилия и стрелы провиса и проч. "хрень" - бесполезно.

А по уму делать нормальным кабелем - у автора опоры чужие сложатся в случае чего ;))

Share this post


Link to post
Share on other sites

Высота опоры над уровнем земли 13 метров, над рекой еще 4 метра берег и того 17 метров над рекой.

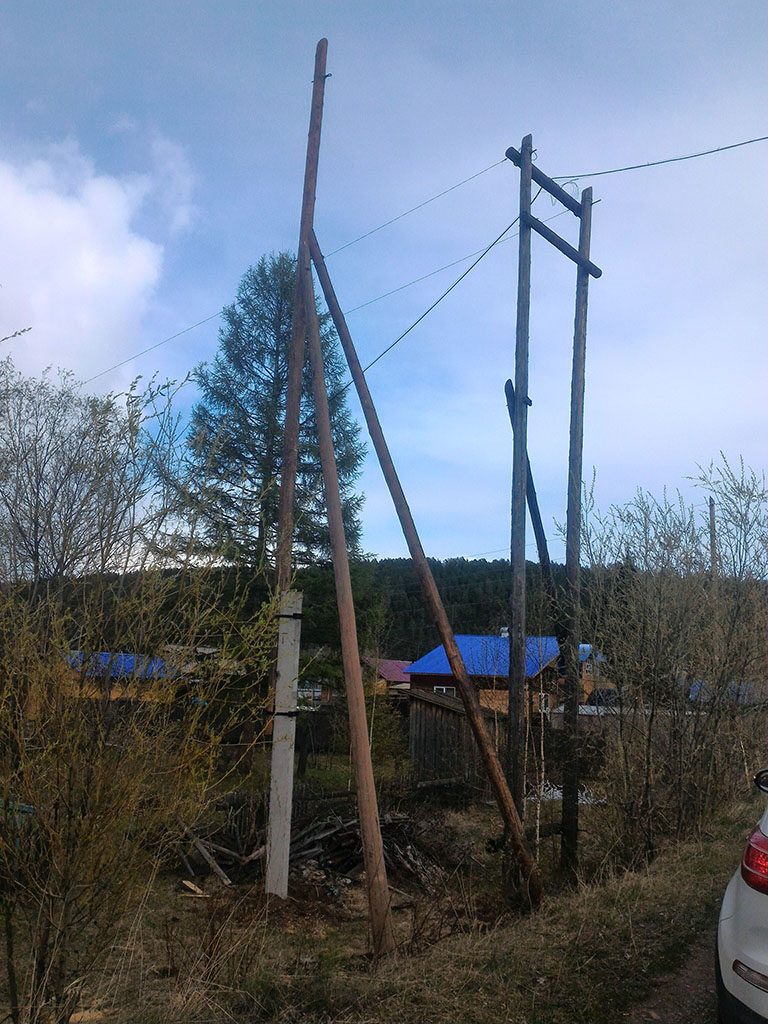

Вот на фото свежая моя опора, старая Ростелекома, у них вообще сталька на вид примерно 3-4 кН и кабель тяжеленный, и висит же уже 3 года!

post-53915-067184300 1465356941_thumb.jpg

Share this post


Link to post
Share on other sites

А что, если взять тросс стальной на 20 кН и на него оптику подвешать ? Поделитесь опытом, кто так делал, как по очередности делать в таком случае, не могу кабель найти даже на 15 кН не говоря уже о 20 кН!

Edited by makc-666

Share this post


Link to post
Share on other sites

Нашел я у себя расчеты на что-то похожее давности несколько лет:

кабель самонесущий САРКО - ОКК-0,22-16(17 кН), диам- 14,8, вес -190 кг/м.

Результат расчета на пролет 254 м на ВЛ110 кВ (там требуются стрелы поменьше):

При 20 град, монтажное - 850 кг, стрела 1,84 м;

При ветре 15 м/с и гололеде 15 мм - 1450 кгс и стрела -8,8 м.

Можете, конечно провесить послабее - на 20% и все цифры также примерно изменятся на 20%.

Еще слабее - у Вас его со льда могут достать при гололеде.

В любом случае - при экстремальной нагрузке больше тонны опора эта не выдержит. Она и монтажного - то усилия может не осилить.

Опора Ростелека лучше - ее оттяжки держат.

Насчет с тросом - если только из легких, немодульных конструкций пробовать, но это не очень надежно.

Лучше искать легкий самонес на 15 кН.

Edited by frol13

Share this post


Link to post
Share on other sites

А что, если взять тросс стальной на 20 кН и на него оптику подвешать ? Поделитесь опытом, кто так делал, как по очередности делать в таком случае, не могу кабель найти даже на 15 кН не говоря уже о 20 кН!

трос очень тяжелый, используйте самонесущую оптику, под заказ есть у всех поставщиков

Share this post


Link to post
Share on other sites

Еврокабель многомодульный, 12КН - спокойно будет висеть на эти 250 метров пролетов.. В качестве рекомендации - запас метров 20 на острове сбухтуйте, будет проще переживать температурные расширения.

Share this post


Link to post
Share on other sites

Всем большое спасибо за ответы! Только так и не кто по этапам не расписал, как лучше все делать! Думаю опору укрепить вверху тросом так же как у Ростелекома в обратную сторону от реки.

Share this post


Link to post
Share on other sites

...Только так и не кто по этапам не расписал, как лучше все делать! ...

ну извините, здесь дают добрые советы исходя из личного опыта и степени образованности :) готовый проект,да еще и с инструкциями для монтажников Вам тут никто не выложит :)



кстати, вариант по дну пройти не рассматривается ?

Share this post


Link to post
Share on other sites

кстати, вариант по дну пройти не рассматривается ?

Уже нет, опоры то установлены 100 тыс. выложили за них. Сперва думали об этом, только техника за 700 км только есть такая, просто привезти её будет стоить 150 тыс.

Edited by makc-666

Share this post


Link to post
Share on other sites

ну тяни диэлектриком 10кн масса примерно 110-120 кг/км менее подвержен парусности и наледи.

масса троссированного будет больше.

Share this post


Link to post
Share on other sites

100 тысяч за пасынок + старые бу опоры??



ДА уж... Строй это с нуля - нужно было взять пасынок, трубу 100х100 3или4мм, два метра уголка 60х60.. И заменить центральный столб на железный!

Share this post


Link to post
Share on other sites

100 тысяч за пасынок + старые бу опоры??



ДА уж... Строй это с нуля - нужно было взять пасынок, трубу 100х100 3или4мм, два метра уголка 60х60.. И заменить центральный столб на железный!

у вас стоят такие конструкции на практике? если да, то ждем фото.

Share this post


Link to post
Share on other sites
