Настройка Vlan Bridge на Mikrotik

Reply to this topic

ivabizov

ivabizov
Posted · Report post

Добрый день.



Подскажите пожалуйста, как правильно реализовать следующее решение.

Есть микротик CCR 1016 На каждом порту висит управляемый свитч, а к ним подключены антенны и так далее.

Есть несколько Vlan для менеджмента оборудования

vlan 250 для свитчей

vlan 251 для антенн

vlan 700 для OLT

vlan 100 для камер

vlan 200 для офиса



Проблема в том, что:

vlan 250 должен быть на 1.2.3.4.5.6 порту

vlan 251 должен быть на 1.2.3.4.5.6.10 порту

vlan 700 должен быть на 8.9.10 порту

vlan 100 на 1.3.4

vlan 200 на 1.2.9

Share this post

Link to post
Share on other sites

tartila

tartila
Posted · Report post

Добрый день.



Подскажите пожалуйста, как правильно реализовать следующее решение.

Есть микротик CCR 1016 На каждом порту висит управляемый свитч, а к ним подключены антенны и так далее.

Есть несколько Vlan для менеджмента оборудования

vlan 250 для свитчей

vlan 251 для антенн

vlan 700 для OLT

vlan 100 для камер

vlan 200 для офиса



Проблема в том, что:

vlan 250 должен быть на 1.2.3.4.5.6 порту

vlan 251 должен быть на 1.2.3.4.5.6.10 порту

vlan 700 должен быть на 8.9.10 порту

vlan 100 на 1.3.4

vlan 200 на 1.2.9



А что вас смущает? Делаете теги от нужных портов и вещаете mgmt ip на получившиеся VI.

Share this post

Link to post
Share on other sites

vex

vex
Posted · Report post

Правильно реализовать можно следующим образом - вставить после микротика еще один управляемый коммутатор, поднять LACP с ним, загнать все вланы на группу, и коммутатором уже раскидать вланы по портам. Возможно, некто рано или поздно захочет предложить вам Mikrotik CRS - не ведитесь, это говно.

Share this post

Link to post
Share on other sites

ivabizov

ivabizov
Posted (edited) · Report post

Добрый день.



Подскажите пожалуйста, как правильно реализовать следующее решение.

Есть микротик CCR 1016 На каждом порту висит управляемый свитч, а к ним подключены антенны и так далее.

Есть несколько Vlan для менеджмента оборудования

vlan 250 для свитчей

vlan 251 для антенн

vlan 700 для OLT

vlan 100 для камер

vlan 200 для офиса



Проблема в том, что:

vlan 250 должен быть на 1.2.3.4.5.6 порту

vlan 251 должен быть на 1.2.3.4.5.6.10 порту

vlan 700 должен быть на 8.9.10 порту

vlan 100 на 1.3.4

vlan 200 на 1.2.9



А что вас смущает? Делаете теги от нужных портов и вещаете mgmt ip на получившиеся VI.



Можно поподробней пожалуйста, я наверное не сильно понял, что Вы имеете ввиду



А если на 100 и на 200 vlan должно еще бегать DHCP

Edited by ivabizov

Share this post

Link to post
Share on other sites

vex

vex
Posted · Report post

А что вас смущает? Делаете теги от нужных портов и вещаете mgmt ip на получившиеся VI.

Это вообще не некротик-way. На них, вроде, нужно добавлять порты в бридж, а бридж вешать на VI. Получится ли таким образом повесить тег, или несколько тегов, или два и более вланобриджей на один порт - тут в моих сетевых знаниях знаниях некротика огромный пробел.

Share this post

Link to post
Share on other sites

ivabizov

ivabizov
Posted · Report post

А что вас смущает? Делаете теги от нужных портов и вещаете mgmt ip на получившиеся VI.

Это вообще не некротик-way. На них, вроде, нужно добавлять порты в бридж, а бридж вешать на VI. Получится ли таким образом повесить тег, или несколько тегов, или два и более вланобриджей на один порт - тут в моих сетевых знаниях знаниях некротика огромный пробел.

1. Без бриджа не работает Причем в бридж надо загнать и вланы и интерфейсы

2. Повесить 1 интерфейс в 2 разных бриджа не получается

Share this post

Link to post
Share on other sites

vex

vex
Posted (edited) · Report post

1. Без бриджа не работает Причем в бридж надо загнать и вланы и интерфейсы

2. Повесить 1 интерфейс в 2 разных бриджа не получается

Собственно, похоже на итог темы.



вставить после микротика еще один управляемый коммутатор, поднять LACP с ним, загнать все вланы на группу, и коммутатором уже раскидать вланы по портам

и будет щастье



Только аккуратней с LACP. Если явной необходимости в нем нет, можно обойтись и одним физическим линком.

Edited by vex

Share this post

Link to post
Share on other sites

Mystray

Mystray
Posted (edited) · Report post

Так в чем проблема?

1. Отделяете на *каждом* интерфейсе все нужные (на этом интерфейсе) вланы.

2. Создаете бриджи, по одному на каждый Vid.

2. Каждый *влан* с каждого интерфейса загоняете в соответствующий влану бридж.

Потом можете навешивать на эти *бриджи* все, что нужно (дхцп, адреса, кашу с маслом).

Но коммутатор (не CRS*) с этим справится лучше.

Edited by Mystray

Share this post

Link to post
Share on other sites

nkusnetsov

nkusnetsov
Posted · Report post

ivabizov, Вам нужно просто собрать L2 включить порты в vlan-ы? Приходят-уходят они сами уже тегированные?

Тогда заходите в пункт меню switch -> VLAN и собирайте там порты в группы Vlan по номерам. Далее switch - PORT, задайте режим работы портов "secure" либо "check". Получите L2 коммутацию VLAN

Share this post

Link to post
Share on other sites

ivabizov

ivabizov
Posted (edited) · Report post

Так в чем проблема?

1. Отделяете на *каждом* интерфейсе все нужные (на этом интерфейсе) вланы.

2. Создаете бриджи, по одному на каждый Vid.

2. Каждый *влан* с каждого интерфейса загоняете в соответствующий влану бридж.

Потом можете навешивать на эти *бриджи* все, что нужно (дхцп, адреса, кашу с маслом).

Но коммутатор (не CRS*) с этим справится лучше.



Именно так в первую очередь и сделал, и оно не работает. Микротик у меня ССR 1016 и это не свитч

Может еще чего нужно прописать в firewall или NAT

Опыта не хватило, а методом научного тыка не вышло.

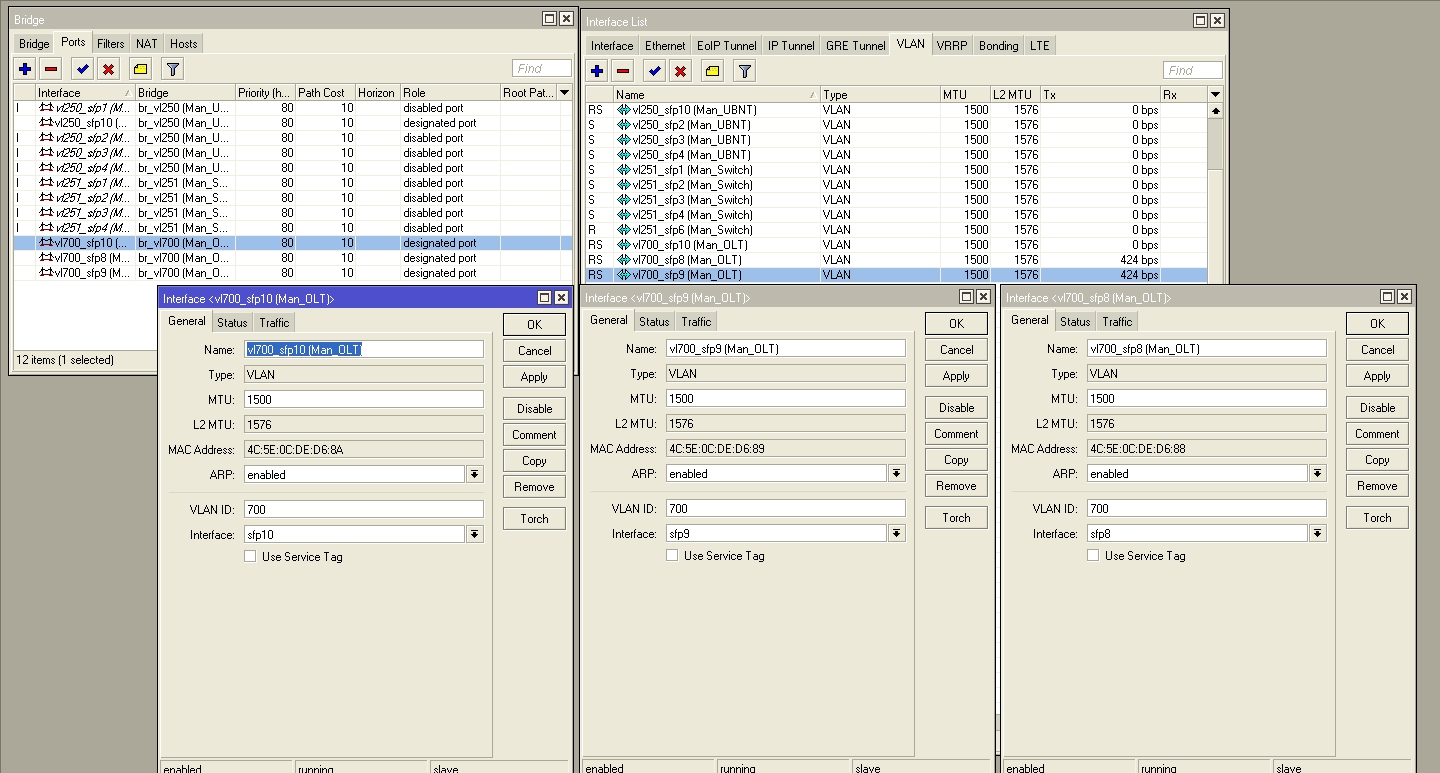

post-58843-058305800 1459935986_thumb.jpg

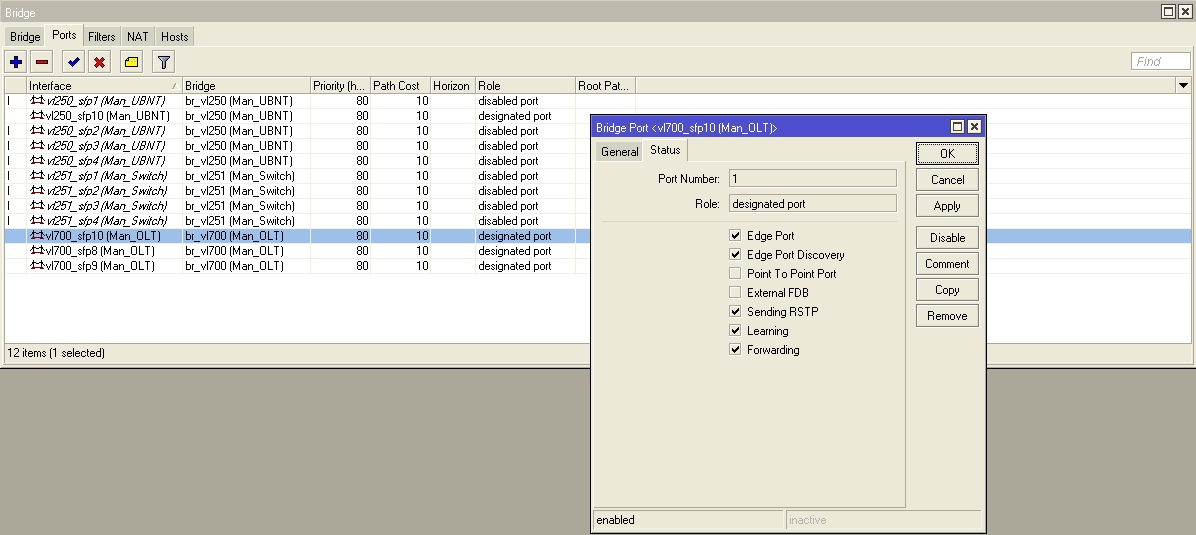

post-58843-047578300 1459936008_thumb.jpg

Edited by ivabizov

Share this post

Link to post
Share on other sites

Mystray

Mystray
Posted · Report post

пункт меню switch

у CCR же нет встроенного свича и такого пункта меню.



Может еще чего нужно прописать в firewall

А что не заработало? маки на портах бриджа учатся? Арпы появляются на бридже? Трафик на вланах и на бриджах видно?



Что вообще в IP/Firewall и в Bridge/Filters есть?

Share this post

Link to post
Share on other sites

vex

vex
Posted · Report post

Боже мой. Хватит пытаться сделать из маршрутизатора коммутатор, оно так не работает и не будет.

Share this post

Link to post
Share on other sites

ivabizov

ivabizov
Posted (edited) · Report post

пункт меню switch

у CCR же нет встроенного свича и такого пункта меню.



Может еще чего нужно прописать в firewall

А что не заработало? маки на портах бриджа учатся? Арпы появляются на бридже? Трафик на вланах и на бриджах видно?



Что вообще в IP/Firewall и в Bridge/Filters есть?





1. Пинги не бегают

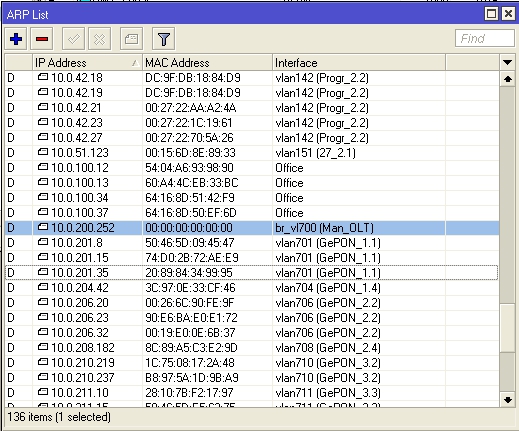

2. Мак адреса в Арпе появляются пустые

3. Трафик на вланах какой то бегает

4. В Bridge/Filters нет ничего

5. В IP/Firewall есть







/ip firewall filter





/ip firewall filter
add action=add-src-to-address-list address-list=ddoss address-list-timeout=1d \
   chain=input connection-limit=\
   100,32 dst-address=x.xxx.xxx.128/26
add action=drop chain=input connection-state=invalid
add action=drop chain=input src-address-list=addr-bad
add chain=input connection-state=established,related
add chain=input in-interface=DIPT src-address-list=input_access
add action=drop chain=input connection-state=new in-interface=DIPT
add action=add-src-to-address-list address-list=spammer address-list-timeout=\
   1d chain=forward comment="detect spam" connection-limit=30,32 dst-port=25 \
   protocol=tcp
add action=drop chain=forward comment="bloack spam" dst-port=25 protocol=tcp \
   src-address-list=spammer
add action=fasttrack-connection chain=forward connection-state=\
   established,related
add action=drop chain=forward connection-state=invalid
add chain=forward connection-state=established,related
add chain=forward src-address-list=input_access
add chain=forward src-address-list=addr-office
add chain=forward dst-address-list=addr-dmz
add chain=forward src-address-list=addr-dmz
add chain=forward src-address-list=addr-vpn
add chain=forward comment="\C4\EE\F1\F2\F3\EF \ED\E0 \F1\E0\E9\F2 VRLan.net \
   \EF\F0\E8 \ED\E5\E3\E0\F2\E8\E2\ED\EE\EC \E4\E5\EF\EE\E7\E8\F2\E5" \
   dst-address=10.0.254.1 src-address=192.168.200.0/23
add action=drop chain=forward comment="\E2\E5\F1\FC \F2\F0\E0\F4\E8\EA \EA\F0\
   \EE\EC\E5 \F1\F2\F0\E0\ED\E8\F6\FB \E7\E0\E3\EB\F3\F8\EA\E8 - \ED\E0\F4\E8\
   \E3" dst-address=!10.0.254.1 src-address=192.168.200.0/23
add action=drop chain=forward connection-nat-state=!dstnat connection-state=\
   new in-interface=DIPT





/ip firewall mangle





/ip firewall mangle
add action=jump chain=forward disabled=yes jump-target=change-mss protocol=\
   tcp tcp-flags=syn,!rst
add action=return chain=change-mss disabled=yes in-interface=*1
add action=change-mss chain=change-mss disabled=yes new-mss=1452 protocol=tcp \
   tcp-flags=syn tcp-mss=1453-65535
add action=mark-packet chain=forward dst-address=0.0.0.0/0 new-packet-mark=\
   ALLOW_TRAFFIC_CLASS_1_in src-address-list=CLIENTS_1
add action=mark-packet chain=forward dst-address-list=CLIENTS_1 \
   new-packet-mark=ALLOW_TRAFFIC_CLASS_1_out src-address=0.0.0.0/0
add action=mark-packet chain=forward dst-address=0.0.0.0/0 new-packet-mark=\
   ALLOW_TRAFFIC_CLASS_12_in src-address-list=CLIENTS_12
add action=mark-packet chain=forward dst-address-list=CLIENTS_12 \
   new-packet-mark=ALLOW_TRAFFIC_CLASS_12_out src-address=0.0.0.0/0
add action=mark-packet chain=forward dst-address=0.0.0.0/0 new-packet-mark=\
   ALLOW_TRAFFIC_CLASS_13_in src-address-list=CLIENTS_13
add action=mark-packet chain=forward dst-address-list=CLIENTS_13 \
   new-packet-mark=ALLOW_TRAFFIC_CLASS_13_out src-address=0.0.0.0/0
add action=mark-packet chain=forward dst-address=0.0.0.0/0 new-packet-mark=\
   ALLOW_TRAFFIC_CLASS_14_in src-address-list=CLIENTS_14
add action=mark-packet chain=forward dst-address-list=CLIENTS_14 \
   new-packet-mark=ALLOW_TRAFFIC_CLASS_14_out src-address=0.0.0.0/0
add action=mark-packet chain=forward dst-address=0.0.0.0/0 new-packet-mark=\
   ALLOW_TRAFFIC_CLASS_15_in src-address-list=CLIENTS_15
add action=mark-packet chain=forward dst-address-list=CLIENTS_15 \
   new-packet-mark=ALLOW_TRAFFIC_CLASS_15_out src-address=0.0.0.0/0
add action=mark-packet chain=forward dst-address=0.0.0.0/0 new-packet-mark=\
   ALLOW_TRAFFIC_CLASS_16_in src-address-list=CLIENTS_16
add action=mark-packet chain=forward dst-address-list=CLIENTS_16 \
   new-packet-mark=ALLOW_TRAFFIC_CLASS_16_out src-address=0.0.0.0/0
add action=mark-packet chain=forward dst-address=0.0.0.0/0 new-packet-mark=\
   ALLOW_TRAFFIC_CLASS_17_in src-address-list=CLIENTS_17
add action=mark-packet chain=forward dst-address-list=CLIENTS_17 \
   new-packet-mark=ALLOW_TRAFFIC_CLASS_17_out src-address=0.0.0.0/0
add action=mark-packet chain=forward dst-address=0.0.0.0/0 new-packet-mark=\
   ALLOW_TRAFFIC_CLASS_18_in src-address-list=CLIENTS_18
add action=mark-packet chain=forward dst-address-list=CLIENTS_18 \
   new-packet-mark=ALLOW_TRAFFIC_CLASS_18_out src-address=0.0.0.0/0
add action=mark-packet chain=forward dst-address=0.0.0.0/0 new-packet-mark=\
   ALLOW_TRAFFIC_CLASS_2_in src-address-list=CLIENTS_2
add action=mark-packet chain=forward dst-address-list=CLIENTS_2 \
   new-packet-mark=ALLOW_TRAFFIC_CLASS_2_out src-address=0.0.0.0/0
add action=mark-packet chain=forward dst-address=0.0.0.0/0 new-packet-mark=\
   ALLOW_TRAFFIC_CLASS_21_in src-address-list=CLIENTS_21
add action=mark-packet chain=forward dst-address-list=CLIENTS_21 \
   new-packet-mark=ALLOW_TRAFFIC_CLASS_21_out src-address=0.0.0.0/0
add action=mark-packet chain=forward dst-address=0.0.0.0/0 new-packet-mark=\
   ALLOW_TRAFFIC_CLASS_22_in src-address-list=CLIENTS_22
add action=mark-packet chain=forward dst-address-list=CLIENTS_22 \
   new-packet-mark=ALLOW_TRAFFIC_CLASS_22_out src-address=0.0.0.0/0
add action=mark-packet chain=forward dst-address=0.0.0.0/0 new-packet-mark=\
   ALLOW_TRAFFIC_CLASS_23_in src-address-list=CLIENTS_23
add action=mark-packet chain=forward dst-address-list=CLIENTS_23 \
   new-packet-mark=ALLOW_TRAFFIC_CLASS_23_out src-address=0.0.0.0/0
add action=mark-packet chain=forward dst-address=0.0.0.0/0 new-packet-mark=\
   ALLOW_TRAFFIC_CLASS_24_in src-address-list=CLIENTS_24
add action=mark-packet chain=forward dst-address-list=CLIENTS_24 \
   new-packet-mark=ALLOW_TRAFFIC_CLASS_24_out src-address=0.0.0.0/0
add action=mark-packet chain=forward dst-address=0.0.0.0/0 new-packet-mark=\
   ALLOW_TRAFFIC_CLASS_3_in src-address-list=CLIENTS_3
add action=mark-packet chain=forward dst-address-list=CLIENTS_3 \
   new-packet-mark=ALLOW_TRAFFIC_CLASS_3_out src-address=0.0.0.0/0
add action=mark-packet chain=forward dst-address=0.0.0.0/0 new-packet-mark=\
   ALLOW_TRAFFIC_CLASS_6_in src-address-list=CLIENTS_6
add action=mark-packet chain=forward dst-address-list=CLIENTS_6 \
   new-packet-mark=ALLOW_TRAFFIC_CLASS_6_out src-address=0.0.0.0/0
/ip firewall nat
add action=masquerade chain=srcnat src-address=192.168.254.0/24
add action=dst-nat chain=dstnat comment="\EF\F0\E8 \ED\E5\E3\E0\F2\E8\E2\ED\EE\
   \EC \E4\E5\EF\EE\E7\E8\F2\E5 \F1\EC\EE\F2\F0\E8\EC \F1\F2\F0\E0\ED\E8\F6\
   \F3 \E7\E0\E3\EB\F3\F8\EA\E8" dst-address=!10.0.254.254 dst-port=\
   80,8080,443 protocol=tcp src-address=192.168.200.0/23 to-addresses=\
   10.0.254.1 to-ports=81
add action=masquerade chain=srcnat comment="\F0\E0\E7\F0\E5\F8\E0\F2\FC \E4\EE\
   \F1\F2\F3\EF PPPoE \E0\E1\EE\ED\E5\ED\F2\E0\EC \EA \E7\EE\ED\E5 DMZ" \
   dst-address-list=addr-dmz src-address-list=addr-vpn
add action=masquerade chain=srcnat comment="\F0\E0\E7\F0\E5\F8\E0\F2\FC \E4\EE\
   \F1\F2\F3\EF LAN \E0\E1\EE\ED\E5\ED\F2\E0\EC \EA \E7\EE\ED\E5 DMZ" \
   dst-address-list=addr-dmz src-address-list=addr-lan
add action=masquerade chain=srcnat comment="DMZ Masquerade" src-address-list=\
   addr-dmz
add action=masquerade chain=srcnat comment="Office Masquerade" \
   src-address-list=addr-office
add action=src-nat chain=srcnat comment="NTP for PON" protocol=udp \
   src-address=10.0.200.0/24 src-port=123 to-addresses=10.0.200.254
add action=src-nat chain=srcnat comment="NTP for Switch" protocol=udp \
   src-address=10.0.251.0/24 src-port=123 to-addresses=10.0.251.254
add action=src-nat chain=srcnat comment="NTP for UBNT" protocol=udp \
   src-address=10.0.250.0/24 src-port=123 to-addresses=10.0.250.254
add action=src-nat chain=srcnat out-interface=DIPT src-address=192.168.2.0/28 \
   to-addresses=x.xxx.xxx.129
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.2.16/28 to-addresses=x.xxx.xxx.130
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.2.32/28 to-addresses=x.xxx.xxx.131
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.2.48/28 to-addresses=x.xxx.xxx.132
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.2.64/28 to-addresses=x.xxx.xxx.133
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.2.80/28 to-addresses=x.xxx.xxx.134
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.2.96/28 to-addresses=x.xxx.xxx.135
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.2.112/28 to-addresses=x.xxx.xxx.136
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.2.128/28 to-addresses=x.xxx.xxx.137
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.2.144/28 to-addresses=x.xxx.xxx.138
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.2.160/28 to-addresses=x.xxx.xxx.139
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.2.176/28 to-addresses=x.xxx.xxx.140
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.2.192/28 to-addresses=x.xxx.xxx.141
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.2.208/28 to-addresses=x.xxx.xxx.142
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.2.224/28 to-addresses=x.xxx.xxx.143
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.2.240/28 to-addresses=x.xxx.xxx.144
add action=src-nat chain=srcnat out-interface=DIPT src-address=192.168.3.0/28 \
   to-addresses=x.xxx.xxx.145
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.3.16/28 to-addresses=x.xxx.xxx.146
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.3.32/28 to-addresses=x.xxx.xxx.147
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.3.48/28 to-addresses=x.xxx.xxx.148
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.3.64/28 to-addresses=x.xxx.xxx.149
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.3.80/28 to-addresses=x.xxx.xxx.150
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.3.96/28 to-addresses=x.xxx.xxx.151
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.3.112/28 to-addresses=x.xxx.xxx.152
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.3.128/28 to-addresses=x.xxx.xxx.153
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.3.144/28 to-addresses=x.xxx.xxx.154
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.3.160/28 to-addresses=x.xxx.xxx.155
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.3.176/28 to-addresses=x.xxx.xxx.156
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.3.192/28 to-addresses=x.xxx.xxx.157
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.3.208/28 to-addresses=x.xxx.xxx.158
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.3.224/28 to-addresses=x.xxx.xxx.159
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.3.240/28 to-addresses=x.xxx.xxx.160
add action=src-nat chain=srcnat out-interface=DIPT src-address=192.168.4.0/28 \
   to-addresses=x.xxx.xxx.161
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.4.16/28 to-addresses=x.xxx.xxx.162
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.4.32/28 to-addresses=x.xxx.xxx.163
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.4.48/28 to-addresses=x.xxx.xxx.164
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.4.64/28 to-addresses=x.xxx.xxx.165
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.4.80/28 to-addresses=x.xxx.xxx.166
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.4.96/28 to-addresses=x.xxx.xxx.167
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.4.112/28 to-addresses=x.xxx.xxx.168
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.4.128/28 to-addresses=x.xxx.xxx.169
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.4.144/28 to-addresses=x.xxx.xxx.170
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.4.160/28 to-addresses=x.xxx.xxx.171
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.4.176/28 to-addresses=x.xxx.xxx.172
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.4.192/28 to-addresses=x.xxx.xxx.173
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.4.208/28 to-addresses=x.xxx.xxx.174
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.4.224/28 to-addresses=x.xxx.xxx.175
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.4.240/28 to-addresses=x.xxx.xxx.176
add action=src-nat chain=srcnat out-interface=DIPT src-address=192.168.5.0/28 \
   to-addresses=x.xxx.xxx.177
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.5.16/28 to-addresses=x.xxx.xxx.178
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.5.32/28 to-addresses=x.xxx.xxx.179
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.5.48/28 to-addresses=x.xxx.xxx.180
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.5.64/28 to-addresses=x.xxx.xxx.181
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.5.80/28 to-addresses=x.xxx.xxx.182
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.5.96/28 to-addresses=x.xxx.xxx.183
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.5.112/28 to-addresses=x.xxx.xxx.184
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.5.128/28 to-addresses=x.xxx.xxx.185
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.5.144/28 to-addresses=x.xxx.xxx.186
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.5.160/28 to-addresses=x.xxx.xxx.187
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.5.176/28 to-addresses=x.xxx.xxx.188
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.5.192/28 to-addresses=x.xxx.xxx.189
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.5.208/28 to-addresses=x.xxx.xxx.190
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.5.224/28 to-addresses=x.xxx.xxx.191
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.5.240/28 to-addresses=x.xxx.xxx.192
add action=src-nat chain=srcnat out-interface=DIPT src-address=\
   192.168.10.0/24 to-addresses=x.xxx.xxx.192







post-58843-000761900 1459939325_thumb.jpg

post-58843-067499700 1459939342_thumb.jpg

post-58843-034197900 1459939365_thumb.jpg

post-58843-043539500 1459939533_thumb.jpg

ip firewall.txt

Edited by ivabizov

Share this post

Link to post
Share on other sites

Mystray

Mystray
Posted · Report post

так не работает и не будет.

В дебиане/вятте работает, а в микротике, значит, не должно? По какой причине?

Там альтернативная реализация bridge или dot1q?

На CCR1036 вполне работало. Сейчас нет под рукой, чтоб скриншот заверить.



1. Пинги не бегают

2. Мак адреса в Арпе появляются пустые



А если вывести влан из бриджа и адрес прямо на влан натянуть, то пинги бегают?

В bridge/hosts что-то есть?

Вообще, указанные вланы "с той стороны" есть на портах в сторону микротика?

Packet sniffer на sfp* гляньте, может с таким vid трафика вообще нет.

И я бы стп на бриджах повыключал, мало ли как его воспринимают ваши управляемые коммутаторы.

Share this post

Link to post
Share on other sites

ivabizov

ivabizov
Posted · Report post

В общем проблему я сам себе придумал, из-за первой неудачной попытки переезда со связки Mikrotik x86 + L3 swith на Mikrotik CCR 1016. Из предисловия скажу, что проблему я пока так решить и не смог, но выяснил, что она (проблема) в другом.

Итак. Все началось с того, что приехал новый Микротик CCR 1016 с достаточным кол-вом портов, чтобы можно было отказаться от промежуточного L3 Swithes.

К нему были подключены 4-ре L2 Switches и 3 OLT BDCom 3310

Я первым делом настроил вланы для каждого из портов для OLT а именно

vl700_sfp8

vl700_sfp9

vl700_sfp10

Создал бридж br_vl700 (Man_OLT)

и добавил в него вышесозданные вланы. На этот бридж повесил адрес, и переключил все OLT в свои порты.

Кроме этого на порты повесил вланы для клиентов.

Клиенты заработали, а вот 700 влан нет.

Я думал, что это грабли с микротиком, и целые сутки ковырял настройки вланов, бриджей, фаерволов и так далее.



Необходимость заставила сегодня перенести на микротик все L2 свитчи. Вланы и бриджи для них настроил так-же как и для OLT и после переключения, они заработали в штатном режиме, как и положенно.



Соответственно грабли можно смело перенести с микротика на настройки OLT

И тут столкнулся со следующей проблемой.

Все препробованные вариации настройки 700 влана на OLT отказываются правильно работать.

Уже думал плюнуть на управляющий влан для OLT и связать их с микротиком просто с интерфейса на интерфейс, но и тут не получилось. В сервисе BDCom мне сказали, что увпавляющий IP для OLT можно назначить только на vlan interface



Может кто сталкивался с такой проблемой, или знает вариант ее решения, прошу помочь.

Share this post

Link to post
Share on other sites

Saab95

Saab95
Posted · Report post

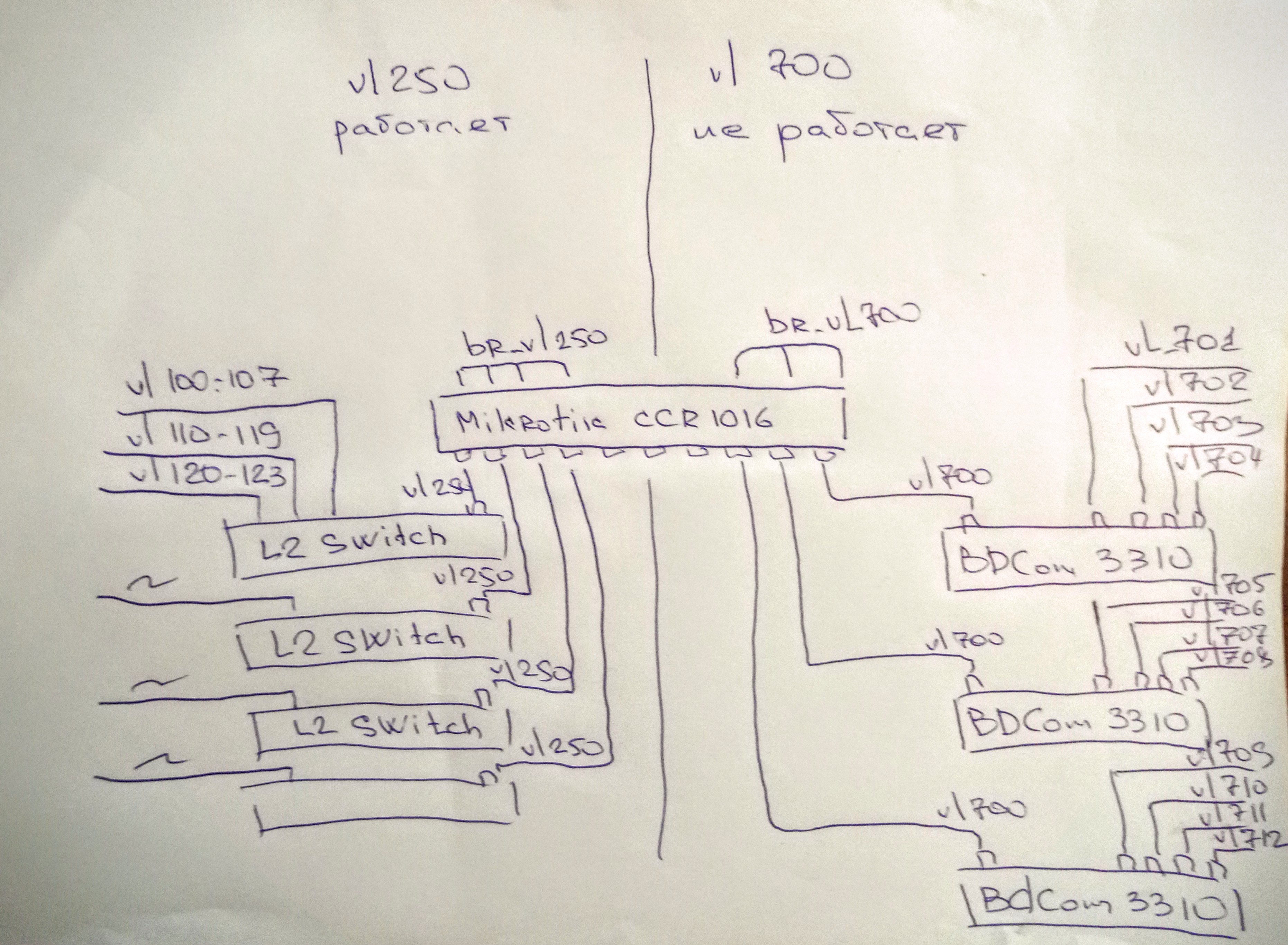

Если бы вы нарисовали картинку схему сети что куда подключено, и что должно и как работать, можно бы было что-то подсказать. А сейчас получается ситуация, когда на микротик хотят повесить схему для работы, которая не пригодна для микротика, например на микротике в названиях интерфейсов лучше не использовать пробелы и всякие специфические символы, иначе при последующих обращениях к интерфейсам из командной строки могут быть проблемы - придется указывать имена в ковычках и т.п.

Share this post

Link to post
Share on other sites

ivabizov

ivabizov
Posted (edited) · Report post

Если бы вы нарисовали картинку схему сети что куда подключено, и что должно и как работать, можно бы было что-то подсказать. А сейчас получается ситуация, когда на микротик хотят повесить схему для работы, которая не пригодна для микротика, например на микротике в названиях интерфейсов лучше не использовать пробелы и всякие специфические символы, иначе при последующих обращениях к интерфейсам из командной строки могут быть проблемы - придется указывать имена в ковычках и т.п.



Заодно покажу настройки из OLT



interface GigaEthernet0/3

switchport trunk vlan-allowed 700-704

switchport mode trunk

switchport pvid 700



- // -



interface VLAN700

ip address 10.0.200.253 255.255.255.0





Всем спасибо за помощь

Проблемку решил сам благодаря Вашим подсказкам.



Если кому пригодится, то в OLT в конфиге должно быть



interface GigaEthernet0/Х

switchport trunk vlan-allowed 700-704

switchport trunk vlan-untagged none

switchport mode trunk

switchport pvid 700

post-58843-025097100 1460060211_thumb.jpg

Edited by ivabizov

Share this post

Link to post
Share on other sites

dang

dang
Posted (edited) · Report post

Здравствуйте.

Mikrotik 2011uias-2hnd-in, WebFig v6.34.4

eth1 - аплинк к серверу;

eth2 - линк в локалку.

Задача: отдать в локалку vlan10 native (192.168.1.0/24, dhcp) и vlan250 tagged (10.0.0.0/24, dhcp, в локалке имеется коммутатор, на аплинке которого настроен vlan250 tagged).

Грубо говоря - принять vlan250 тегированным на 1 порту и отдать тегированным на 2 порт.



Создаю вланы:

eth1.10 и eth1.250 на интерфейсе eth1;

eth2.250 на интерфейсе eth2.



Создаю бридж br10, добавляю туда влан eth1.10 и порт eth2 // клиенты из локалки начинают получать адреса, всё работает;

Создаю бридж br250, добавляю туда вланы eth1.250 и eth2.250 // коммутатор адрес не получает.



Пробую получить dhcp-адреса из 250 влана:

eth1.250 - адрес получен;

br250 - адрес получен;

eth2.250 - адрес НЕ получен.

Из маков на бридже - сам микротик с пометкой Local и адрес сервера, который включен в 1 порт.



Видимо где-то не вкуриваю логику. Прошу помощи.

Edited by dang

Share this post

Link to post
Share on other sites

dang

dang
Posted (edited) · Report post

Видимо где-то не вкуриваю логику. Прошу помощи.

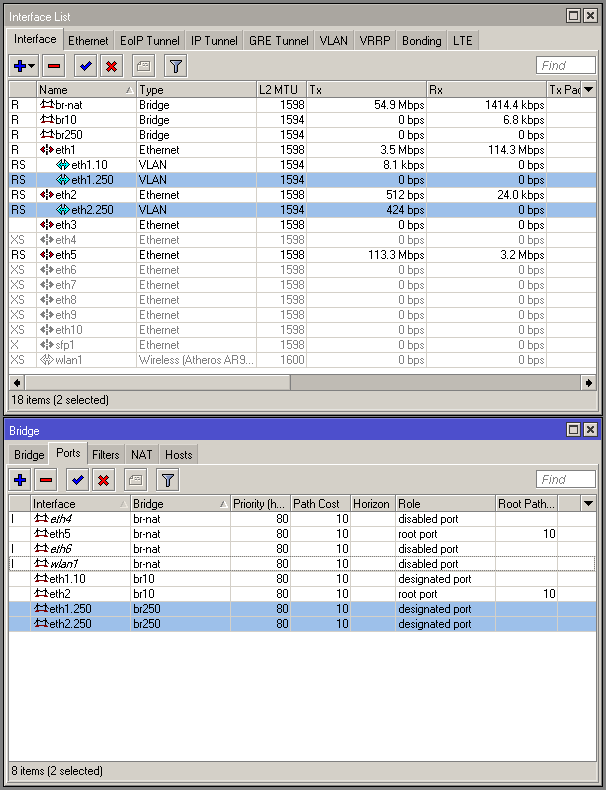

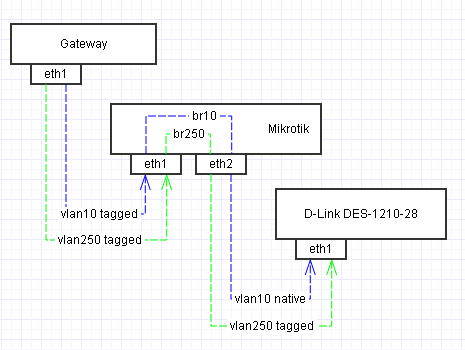

Для лучшего понимания приложил схему и скрин с микротика под спойлер.





post-108571-018874300 1460527496_thumb.jpg post-108571-092442100 1460527513_thumb.jpg





Edited by dang

Share this post

Link to post
Share on other sites

Guest Alex_Borov

Guest Alex_Borov
Posted · Report post

В общем проблему я сам себе придумал, из-за первой неудачной попытки переезда со связки Mikrotik x86 + L3 swith на Mikrotik CCR 1016. Из предисловия скажу, что проблему я пока так решить и не смог, но выяснил, что она (проблема) в другом.

Итак. Все началось с того, что приехал новый Микротик CCR 1016 с достаточным кол-вом портов, чтобы можно было отказаться от промежуточного L3 Swithes.

К нему были подключены 4-ре L2 Switches и 3 OLT BDCom 3310

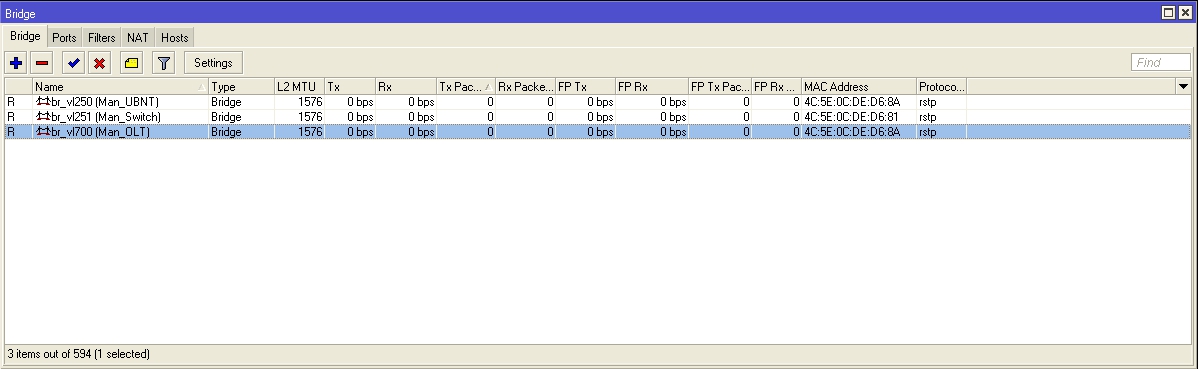

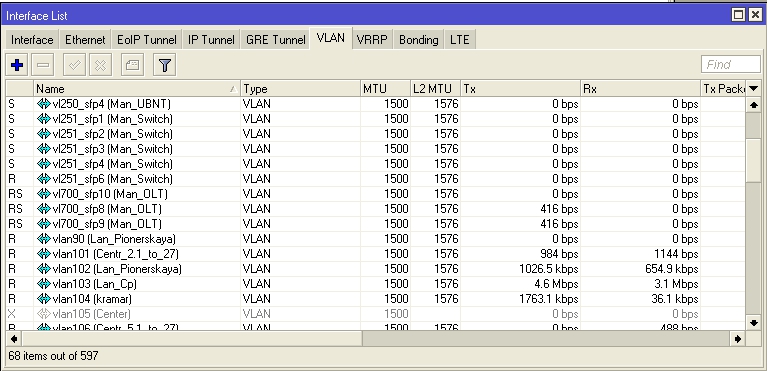

Я первым делом настроил вланы для каждого из портов для OLT а именно

vl700_sfp8

vl700_sfp9

vl700_sfp10

Создал бридж br_vl700 (Man_OLT)

и добавил в него вышесозданные вланы. На этот бридж повесил адрес, и переключил все OLT в свои порты.

Кроме этого на порты повесил вланы для клиентов.

Клиенты заработали, а вот 700 влан нет.

Я думал, что это грабли с микротиком, и целые сутки ковырял настройки вланов, бриджей, фаерволов и так далее.



Необходимость заставила сегодня перенести на микротик все L2 свитчи. Вланы и бриджи для них настроил так-же как и для OLT и после переключения, они заработали в штатном режиме, как и положенно.



Соответственно грабли можно смело перенести с микротика на настройки OLT

И тут столкнулся со следующей проблемой.

Все препробованные вариации настройки 700 влана на OLT отказываются правильно работать.

Уже думал плюнуть на управляющий влан для OLT и связать их с микротиком просто с интерфейса на интерфейс, но и тут не получилось. В сервисе BDCom мне сказали, что увпавляющий IP для OLT можно назначить только на vlan interface



Может кто сталкивался с такой проблемой, или знает вариант ее решения, прошу помочь.

Share this post

Link to post
Share on other sites

Join the conversation

You can post now and register later. If you have an account, sign in now to post with your account.

Guest
Reply to this topic...

×   Pasted as rich text.   Paste as plain text instead

  Only 75 emoji are allowed.

×   Your link has been automatically embedded.   Display as a link instead

×   Your previous content has been restored.   Clear editor

×   You cannot paste images directly. Upload or insert images from URL.

×
Followers 0
Go to topic listing Mikrotik коммутаторы и маршрутизаторы
