Примеры установки оборудования фото отчеты, делимся опытом.

Собственно создаю тему для выкладывания "живых" примеров установки беспроводного оборудования. Делимся опытом, критикуем и советуем.

На днях проводил термическое исследование (термограммы буту позже) вот и сделал пару снимков.



Edited by N4cer

Share this post


Link to post
Share on other sites
Собственно создаю тему для выкладывания "живых" примеров установки беспроводного оборудования. Делимся опытом, критикуем и советуем.

На днях проводил термическое исследование (термограммы буту позже) вот и сделал пару снимков.

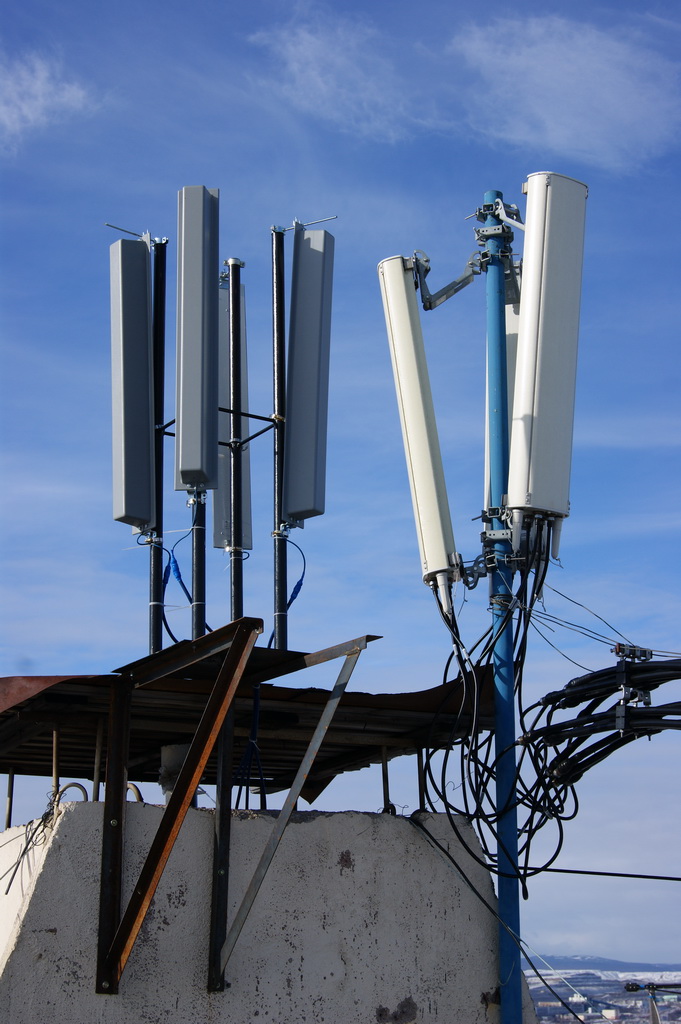

Первое фото это жесть ) А чего нельзя было антенны подальше разнести? И да, на секторках не N type разъем?

Share this post


Link to post
Share on other sites

я думаю что эта тема не актуальна, т.к. всем давно и так понятно, как правельно делать инсталяции, вопрос в другом, а именно... у скольки монтажников из 1000 человек есть культура работы и полное понятие о том как это всё работает... и второй вопрос, какой по кол-ву субподряд этот проект реализовывает...ведь чем дальше уходит обьект от главного подряда, тем меньше денег на оплату работ, ну конечно же ещё не мало важный момент - кто будет принимать обьект :)

Share this post


Link to post
Share on other sites

Фото номер 1 - кто же так антенны ставит? Вы же закрыли своими антеннами полсектора сотового оператора=) Даже если у вас нет проекта, надо ставить так чтобы никого не загораживать.

Фото номер 2 - а что железную коробку нельзя было повесить чуть выше и соединить коротким кабелем антенну? Ах да эта решетка же имеет папку на конце=) но можно было разъем перепаять, а так в минус 5дб сигнала=)

Share this post


Link to post
Share on other sites

Я вот одно не понимаю ) почему больше половины инсталяций на форуме http://www.ubnt.com/forum/showthread.php?t=8844

противоречат все правилам установки? думаете они все идиоты?



Первое фото это жесть ) А чего нельзя было антенны подальше разнести? И да, на секторках не N type разъем?
Нельзя, заказщик приобрел в качевтве БС один РБ600 и 4 карты в него, в наших условиях (-50 на улице) пришлось использовать 6 метров фидера. Нельзя было разнести от оператора еще по одной причине, это одноподъездный дом, с одним домиком, единственное отверстие ведущее на крышу кроме чердачного люка - отверстие внутри домика, и ко всемуже это единственный 10ти этажный длом в районе. Более того продавцы оборудования (o-t-s) поставили данное решение как "высокопроизводительное" готовое решение. И 4 секторные антенны комплектоварись двумя большими хомутами, для установки всех 4х антенн на одну трубу.

НА антеннах N-тип разъемы.



Фото номер 1 - кто же так антенны ставит? Вы же закрыли своими антеннами полсектора сотового оператора=) Даже если у вас нет проекта, надо ставить так чтобы никого не загораживать.
Фитай выше :-) Таких БС у меня 5, рядом живет такая "хрень" в виде сотового оператора только на одной :-)



Фото номер 2 - а что железную коробку нельзя было повесить чуть выше и соединить коротким кабелем антенну? Ах да эта решетка же имеет папку на конце=) но можно было разъем перепаять, а так в минус 5дб сигнала=)
Кабеля там ровно 1м + отросток от антенны 30см, антенну курочить нельзя, не наша. Кабель 5D-FB интересно по каким подсчетам он внес 5дб потерь? На и не рекомендуется ничего располагать за рефлектором.



НУ что умники вы мои, может покажем чтонить?

Share this post


Link to post
Share on other sites
Я вот одно не понимаю ) почему больше половины инсталяций на форуме http://www.ubnt.com/forum/showthread.php?t=8844

противоречат все правилам установки? думаете они все идиоты?

Вполне.



Нельзя, заказщик приобрел в качевтве БС один РБ600 и 4 карты в него, в наших условиях (-50 на улице) пришлось использовать 6 метров фидера. Нельзя было разнести от оператора еще по одной причине, это одноподъездный дом, с одним домиком, единственное отверстие ведущее на крышу кроме чердачного люка - отверстие внутри домика, и ко всемуже это единственный 10ти этажный длом в районе. Более того продавцы оборудования (o-t-s) поставили данное решение как "высокопроизводительное" готовое решение. И 4 секторные антенны комплектоварись двумя большими хомутами, для установки всех 4х антенн на одну трубу.

НА антеннах N-тип разъемы.

Не надо сказок про -50 рассказывать. Что нет денег на термобокс с обогревом? У меня зимой -44 бывает на уровне земли, на вышке 110м еще ниже температура и ничего не перемерзает в обычном металлическом боксе без обогрева, стоит себе 493АН и стоит.

Закажите хорошие кабельные сборки метров по 8 и уберите антенны друг от друга.

И да: почему кабель от рб600 до антенны не цельный? Лепили из того что было?



НУ что умники вы мои, может покажем чтонить?
Покажем, как полезем в следующий раз на вышку так и покажем :-)

Share this post


Link to post
Share on other sites

нет, тут походу не лепили фидера, у аненны на борту не разьем, а торчащий кусок кабеля с разьемом.

Share this post


Link to post
Share on other sites

L-ZiX

Не надо сказок про -50 рассказывать. Что нет денег на термобокс с обогревом? У меня зимой -44 бывает на уровне земли, на вышке 110м еще ниже температура и ничего не перемерзает в обычном металлическом боксе без обогрева, стоит себе 493АН и стоит.

Закажите хорошие кабельные сборки метров по 8 и уберите антенны друг от друга.

И да: почему кабель от рб600 до антенны не цельный? Лепили из того что было?

Про -50, вот тут внизу температурный режим есть: http://ru.wikipedia.org/wiki/Нерюнгри

Абсолютный минус зарегистрированный в нашем городе составляет -61 градус в январе и -3.4 июле

Сборки стоят 6 метров, саобирал сам, кабель radiolab 8D-FB, N-типа разъемы. На антеннах не встроенные разъемы а разъемы на кабеле, на одной из 5ти БС кабели были удалены и вживлены сразу 8D, разица небольшая.



По поводу уличного размещения, вы видимо не имели опыта установки на жилых домах, и проблем с безопасностью оборудования на крыше. Это вам не личная охраняемая башня 110 метров высотой, снимут сразу.

Share this post


Link to post
Share on other sites

Какие-то жудкие вещи Вы пытаетесь до меня донести. Купите термобокс, поставьте свои замки на доступ к крыше. Если совсем всё криминально - сдайте на пульт охраны. Базу тащите на верх, делайте 10 метровые пигтейлы, разносите антенны по краям этой одноподъездки. Ощутите разницу 100%.

Share this post


Link to post
Share on other sites

Кабель Radiolab 8D-FB PVC. Потери на частоте 2450Mhz = 25.1дБ/100м, длинна кабеля 6м, потери = (25,1/100)*6=1,506дБ

Разъемы N-типа, в среднем потери 0.3дБ, разъемов 4 штуки. (по 2 штуки на кабеле, один на отростке из антенны, еще один на корпусе базы) 4х0.3= 1,2дБ

Отросток из антенны из кабеля Flexiform 402 NM HFJ, его потери на частоте 2400Mhz = 67дБ/100м, длинна 30см, потери = (67/100)*0,3=0,447

Итого:1,506+1,2+0,447=3,153дБ

К сожалению назнаю потери на кабеле пигтейла.

Share this post


Link to post
Share on other sites

Потери на разъем не 0.3 а 2 дб.

Более того, потери могут явно не ощущатся, подключите антенну через кусок 3-х метрового кабеля и посмотрите как работает, потом его уберите=)



Вот примеры правильных инсталляций.

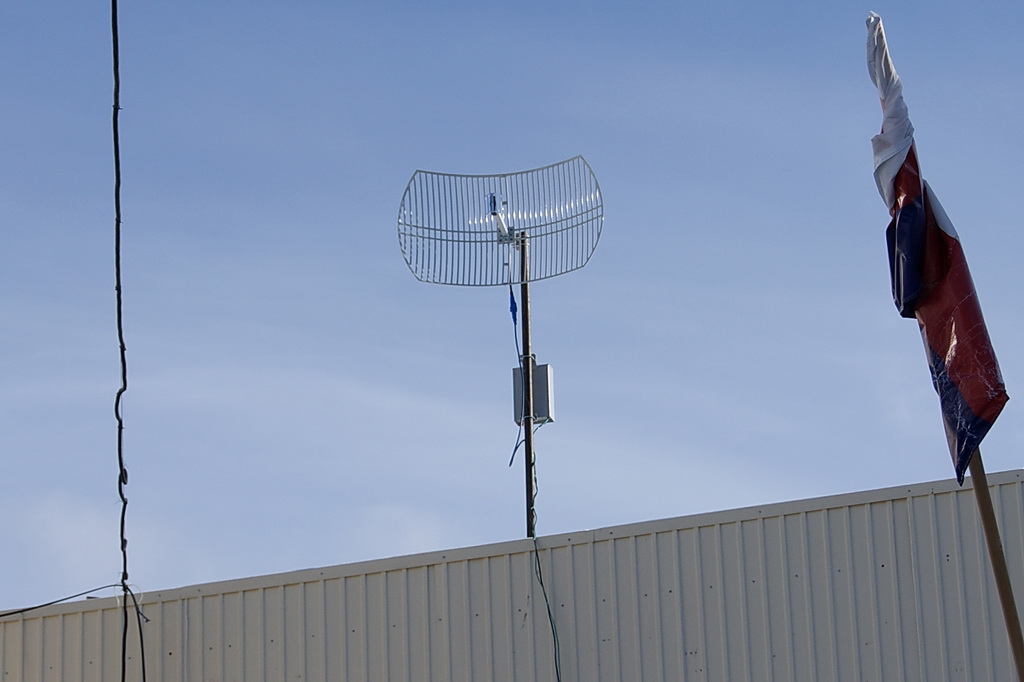

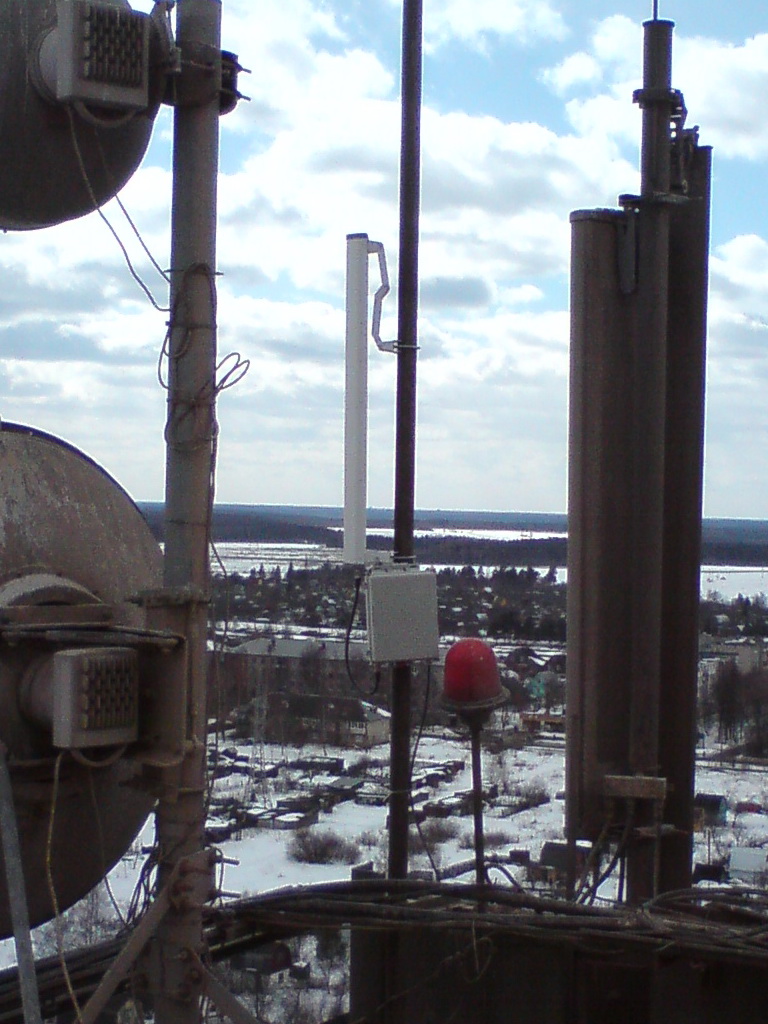

Антенна на крыше завода.

Ретранслятор с небольшой нагрузкой.

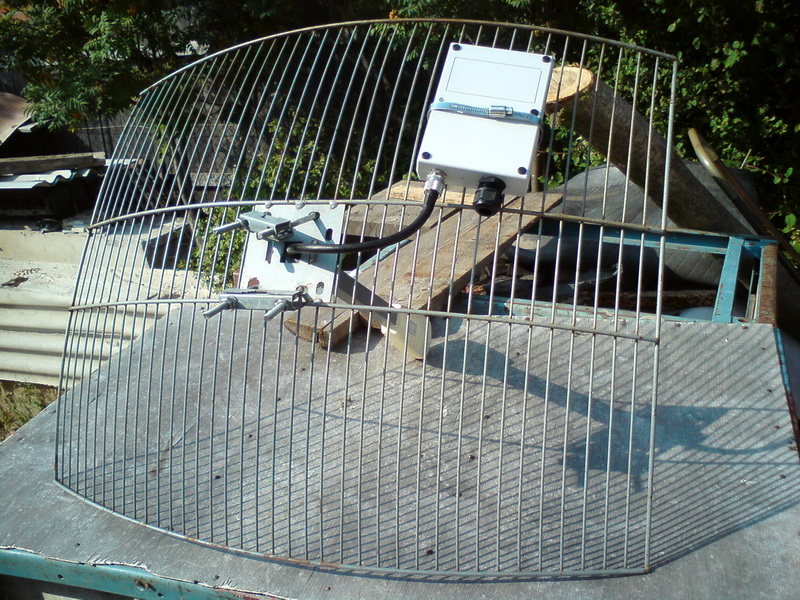

Клиентская аппаратура.



Везде кабели минимальной длины. Причем не сами паяем их а покупаем "самые крутые".




Share this post


Link to post
Share on other sites
Кабель Radiolab 8D-FB PVC. Потери на частоте 2450Mhz = 25.1дБ/100м, длинна кабеля 6м, потери = (25,1/100)*6=1,506дБ

Разъемы N-типа, в среднем потери 0.3дБ, разъемов 4 штуки. (по 2 штуки на кабеле, один на отростке из антенны, еще один на корпусе базы) 4х0.3= 1,2дБ

Отросток из антенны из кабеля Flexiform 402 NM HFJ, его потери на частоте 2400Mhz = 67дБ/100м, длинна 30см, потери = (67/100)*0,3=0,447

Итого:1,506+1,2+0,447=3,153дБ

К сожалению назнаю потери на кабеле пигтейла.

В реальности потери выше. Купите нормальный пигтейл требуемой длины, будет ощутимо лучше. Кабель желательно LMR-400.



Потери на разъем не 0.3 а 2 дб.
2 дБ это не очень-очень дерьмовых разъемах. В среднем 0.5 дБ.

Share this post


Link to post
Share on other sites
Собственно создаю тему для выкладывания "живых" примеров установки беспроводного оборудования. Делимся опытом, критикуем и советуем.

На днях проводил термическое исследование (термограммы буту позже) вот и сделал пару снимков.

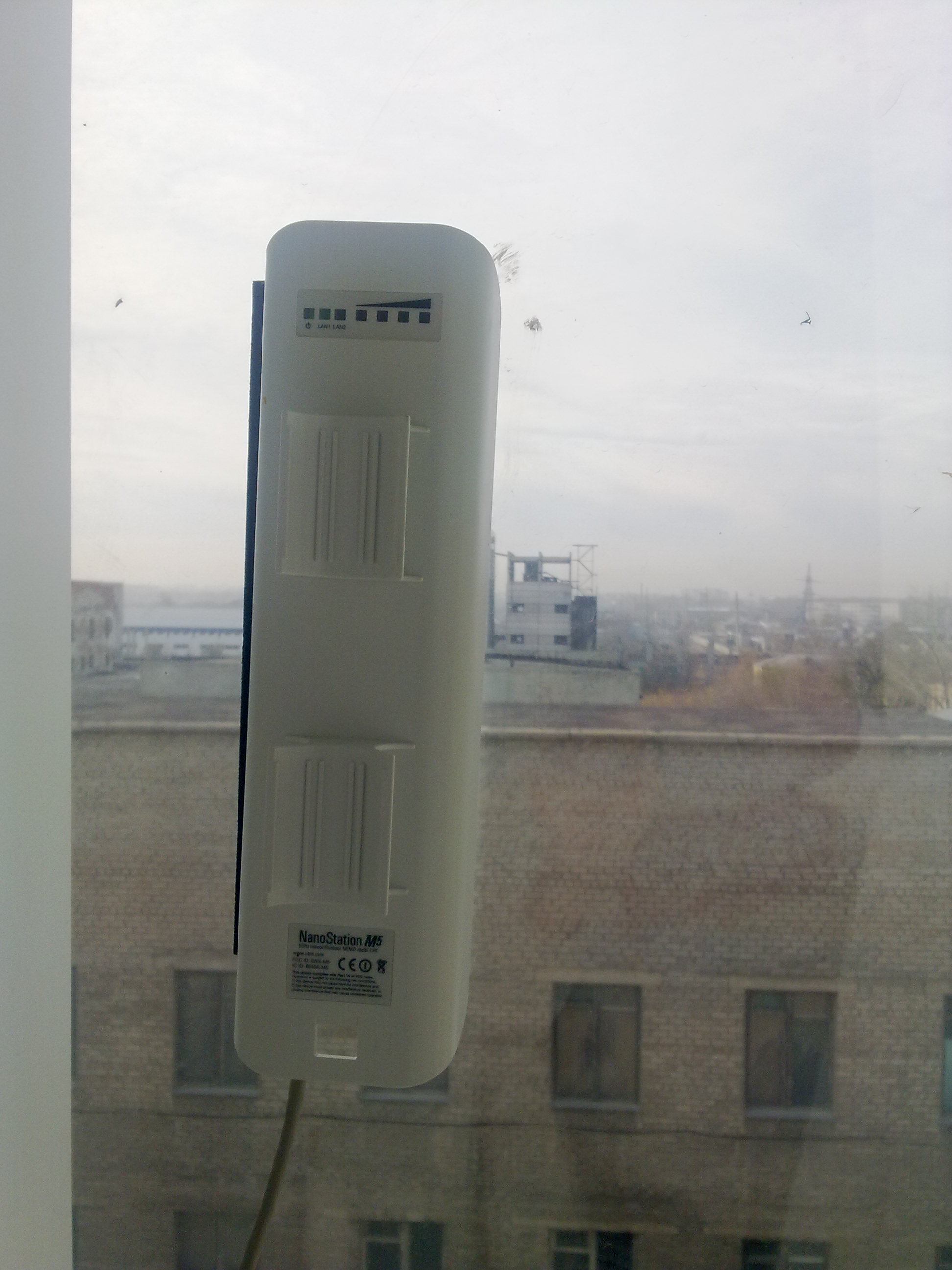

Вот пример не правильной инсталяции. :)


Share this post


Link to post
Share on other sites

Везде кабели минимальной длины. Причем не сами паяем их а покупаем "самые крутые".

Молодици, а что сами паять не умеем? или думаете что заводские или собранные на фирме хуже? Мои каебиля с обирал ручками, припой брал у мастеров в сервисном центре по ремонту сотовых, для пайки радио трактов, и флэс дорогой, из той же серии.

Разъемы от того же radiolab, потери заявленные 0.3



В реальности потери выше. Купите нормальный пигтейл требуемой длины, будет ощутимо лучше. Кабель желательно LMR-400.
А с чего вы взяли что мой НЕ нормальный? Купили както у o-t-s.ru, разобрали для интереса 2 кабеля, из 4х разъемов в 2х центральная жила не была припаянна, просто насадили и закрутили. А готовые кабели длинк, 3 метра, весят грам 200, не смешно ли? Мои 6 метров весят около 2кг



Saab95 клиентсткая ваша кстати это ппц изврат )



Share this post


Link to post
Share on other sites
Везде кабели минимальной длины. Причем не сами паяем их а покупаем "самые крутые".

Молодици, а что сами паять не умеем? или думаете что заводские или собранные на фирме хуже? Мои каебиля с обирал ручками, припой брал у мастеров в сервисном центре по ремонту сотовых, для пайки радио трактов, и флэс дорогой, из той же серии.

Разъемы от того же radiolab, потери заявленные 0.3



В реальности потери выше. Купите нормальный пигтейл требуемой длины, будет ощутимо лучше. Кабель желательно LMR-400.
А с чего вы взяли что мой НЕ нормальный? Купили както у o-t-s.ru, разобрали для интереса 2 кабеля, из 4х разъемов в 2х центральная жила не была припаянна, просто насадили и закрутили. А готовые кабели длинк, 3 метра, весят грам 200, не смешно ли? Мои 6 метров весят около 2кг



Saab95 клиентсткая ваша кстати это ппц изврат )

Пигтейл из разных кусков нормальным назвать очень сложно. К тому же он в данной ситуации является узким местом, в случае возникновении проблем, то с большой вероятностью причиной будет пигтейл. Длинк сам кабели не делает как и все остальное кроме наклеек, а их пигтейлы самые дешевые китайские. Они в розницу по паре баксов стоят.

Share this post


Link to post
Share on other sites
Saab95 клиентсткая ваша кстати это ппц изврат )

Может и изврат, однако цена минимальная. И чтобы выдернуть сетевой кабель не надо ничего разбирать, достаточно открутить колпачек на гермовводе и тонкой отверткой отщелкнуть защелку на разъеме.

Share this post


Link to post
Share on other sites

Вот пример не правильной инсталяции. :)



не правильной, это потому, что уровня сигнала нет совсем ? ;-)

Share this post


Link to post
Share on other sites
Вот пример не правильной инсталяции. :)



не правильной, это потому, что уровня сигнала нет совсем ? ;-)

Сигнал показывает от -31 до -45 дБм, при минимальной мощности. Но в нем ли дело? ;) сск при более менее серьезном трафике падает до 30-40%.

Share this post


Link to post
Share on other sites

Сразу оговорюсь: не моё...))

post-57781-1287999540_thumb.jpg post-57781-1287999679_thumb.jpg post-57781-1287999839_thumb.jpg

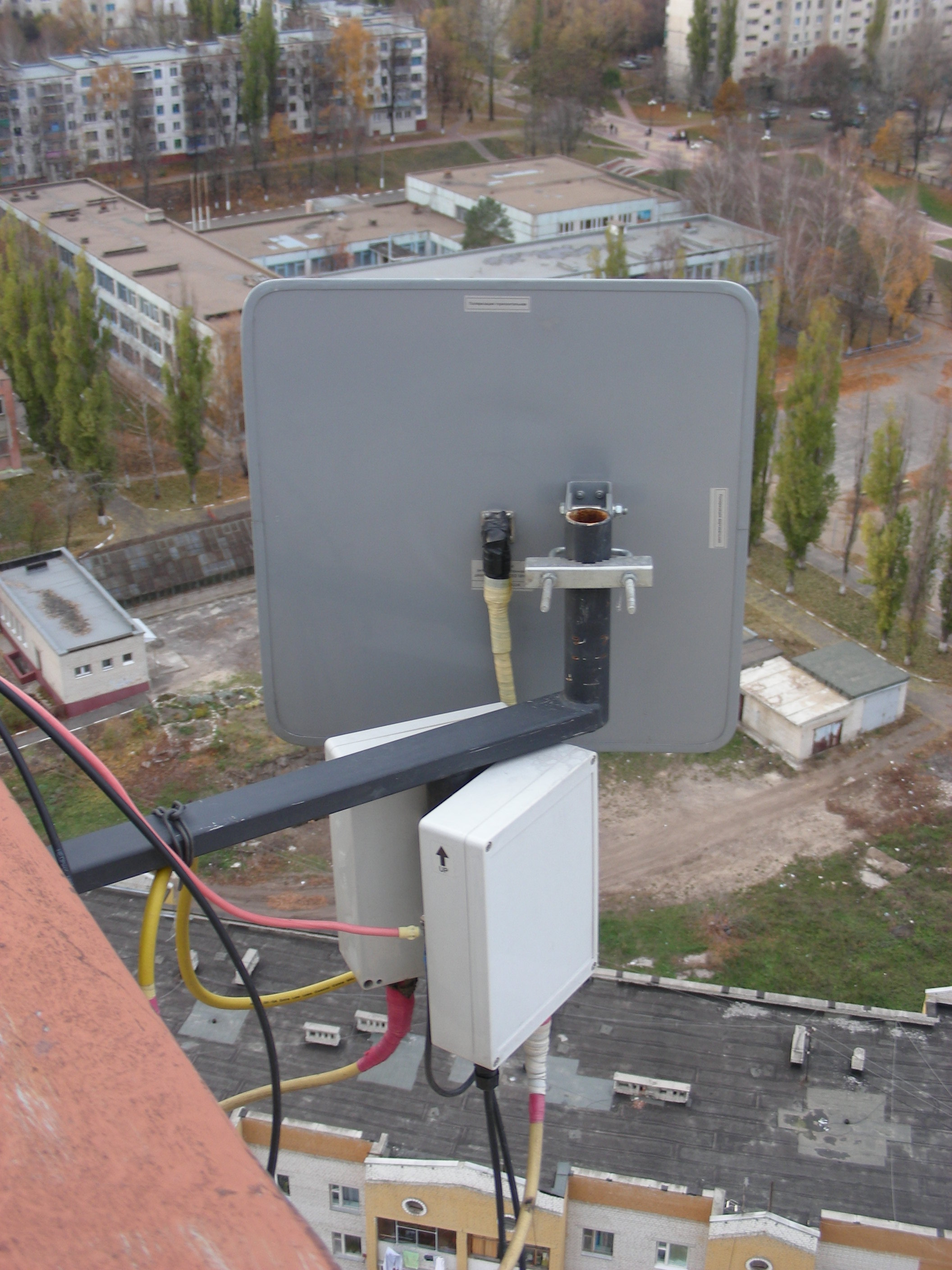

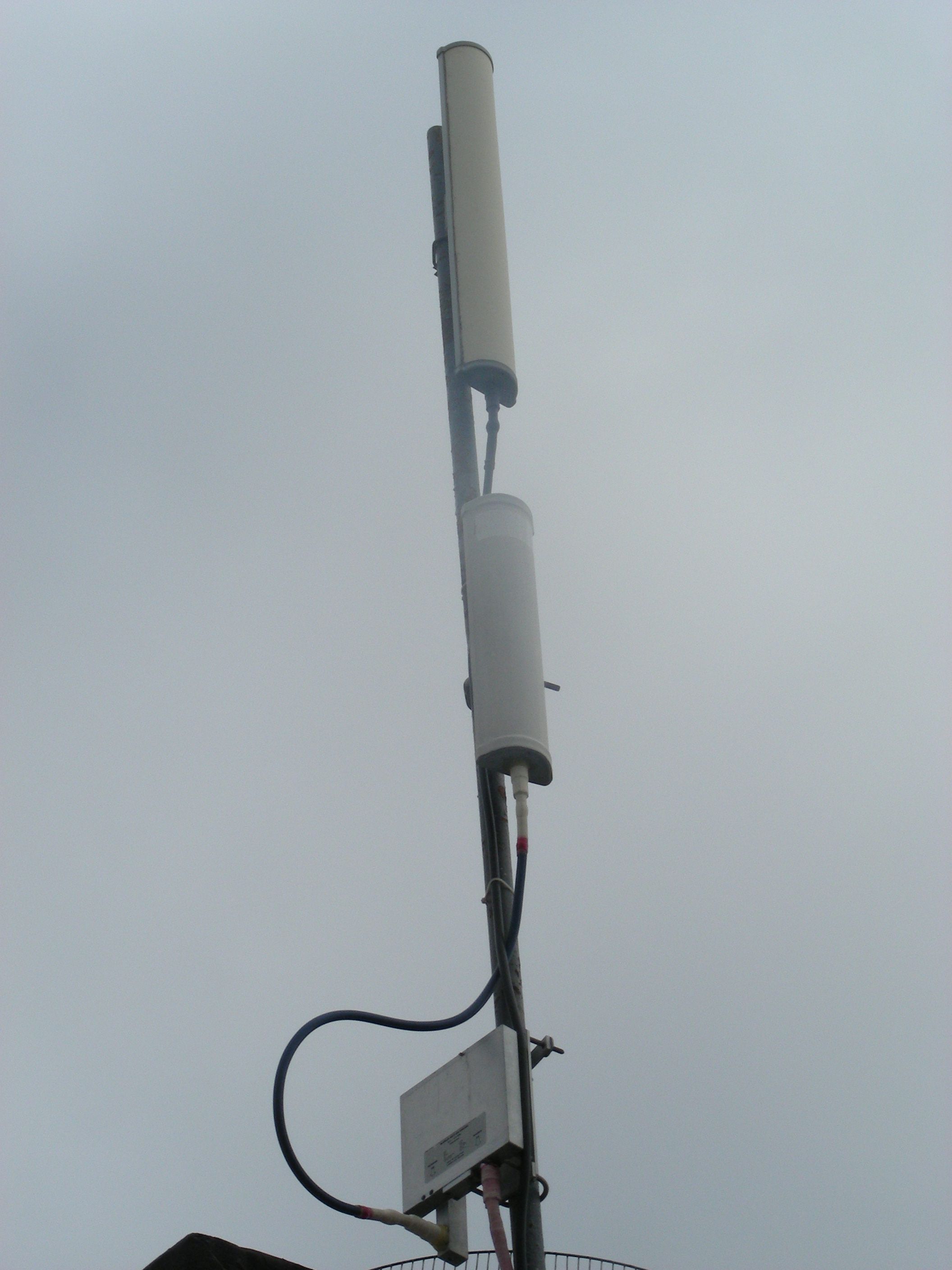

С Райтековскими конверторами на 6,3ГГц

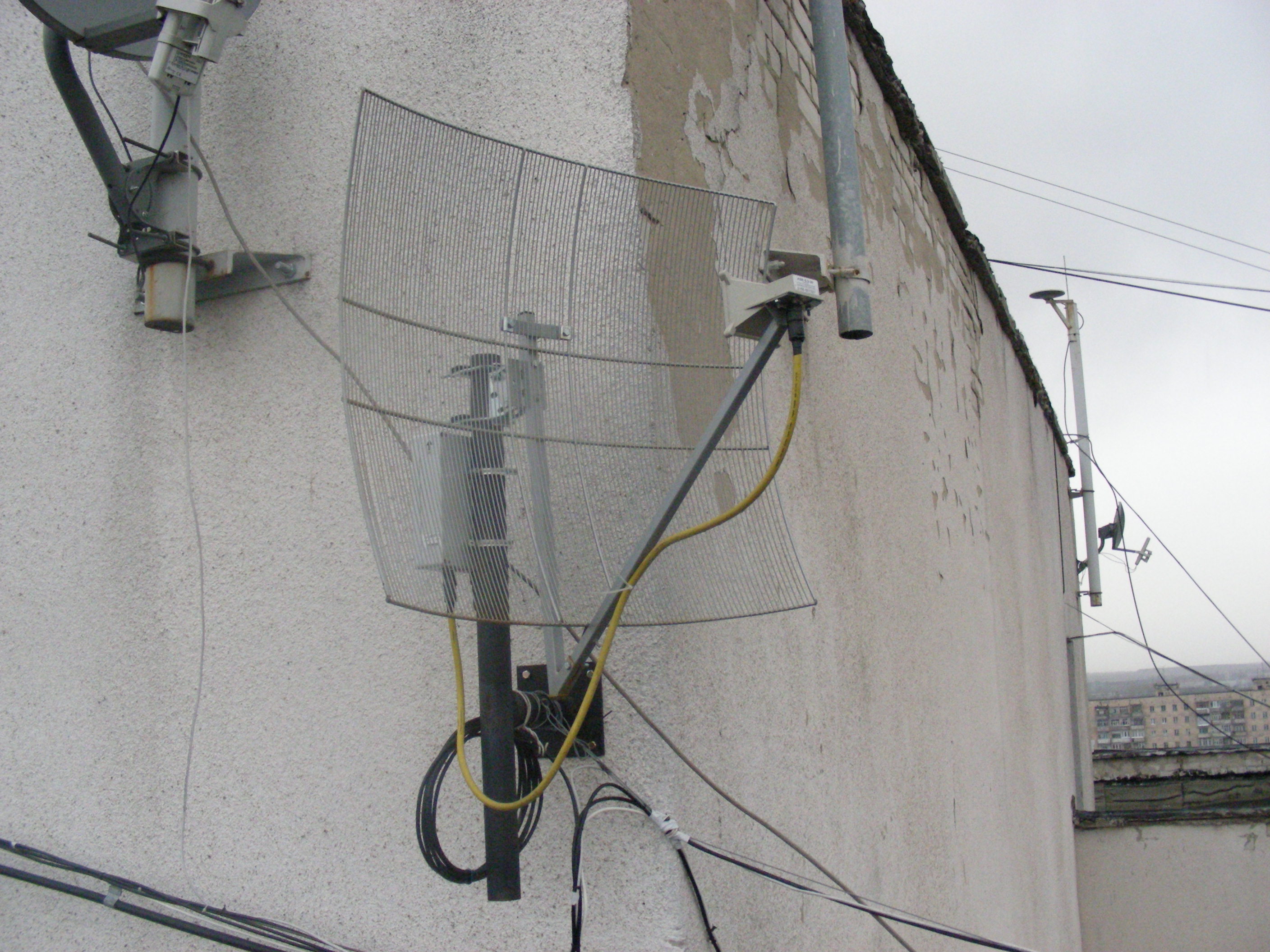

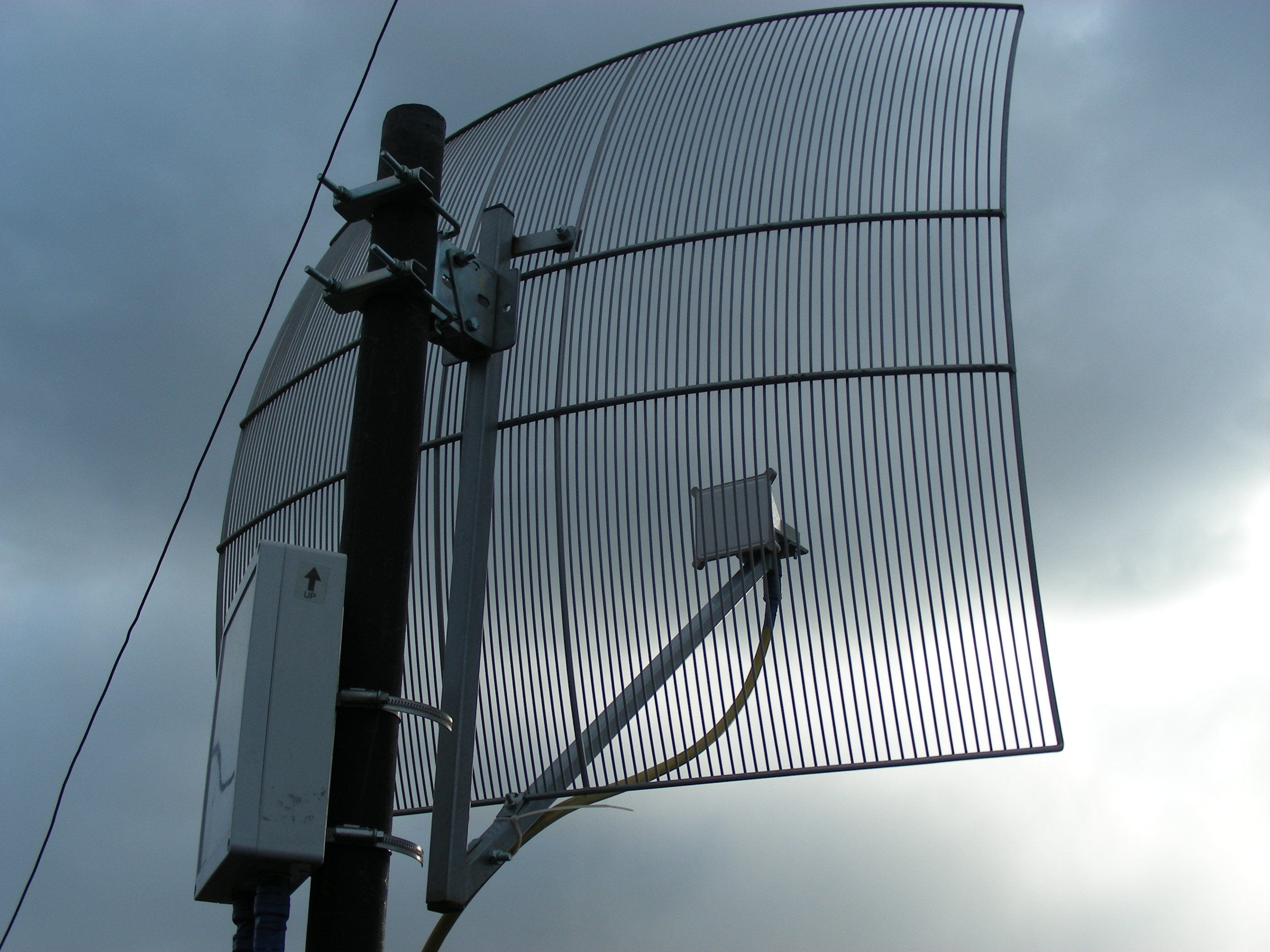

Харьковский сектор и направленная..

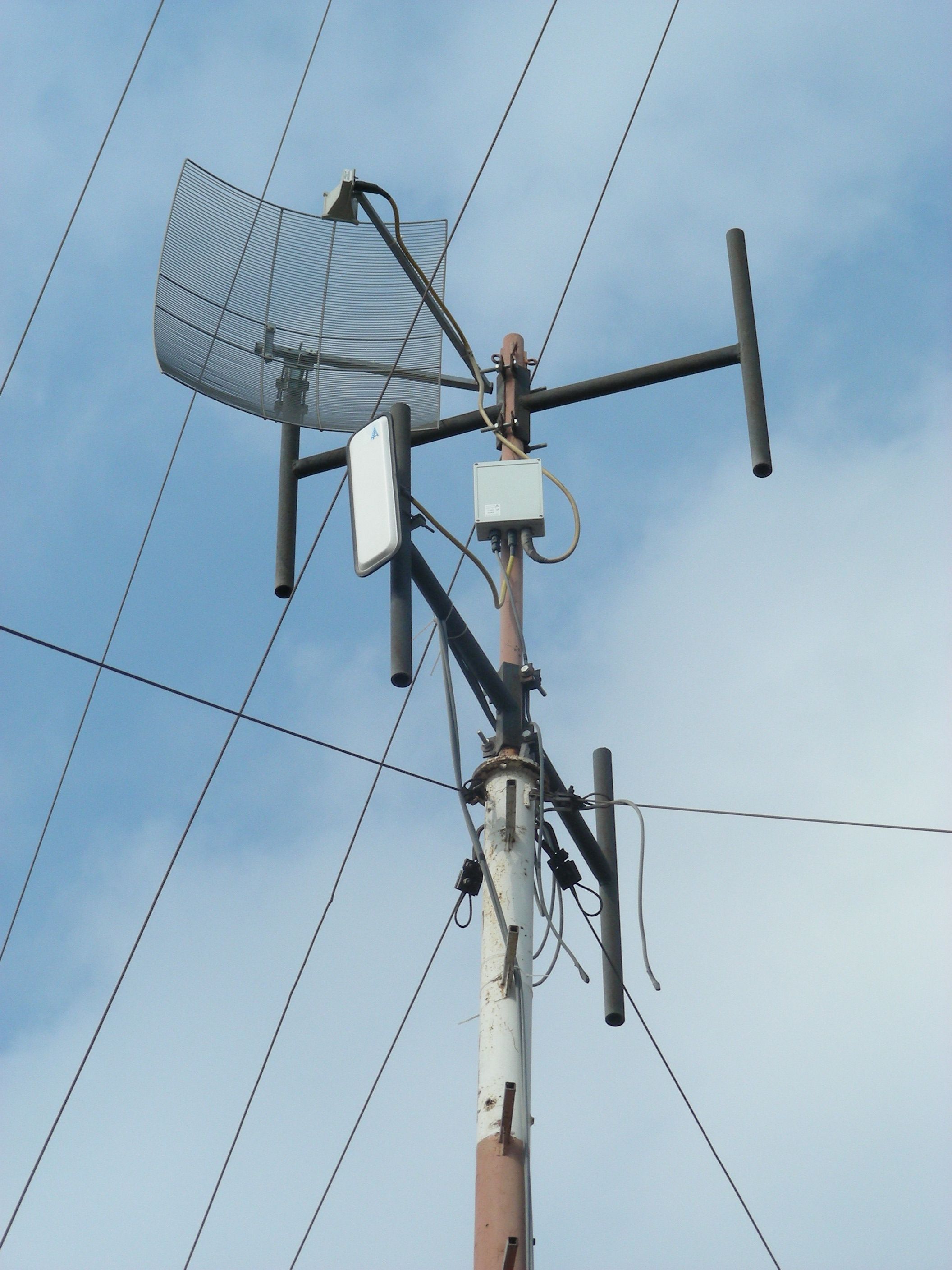

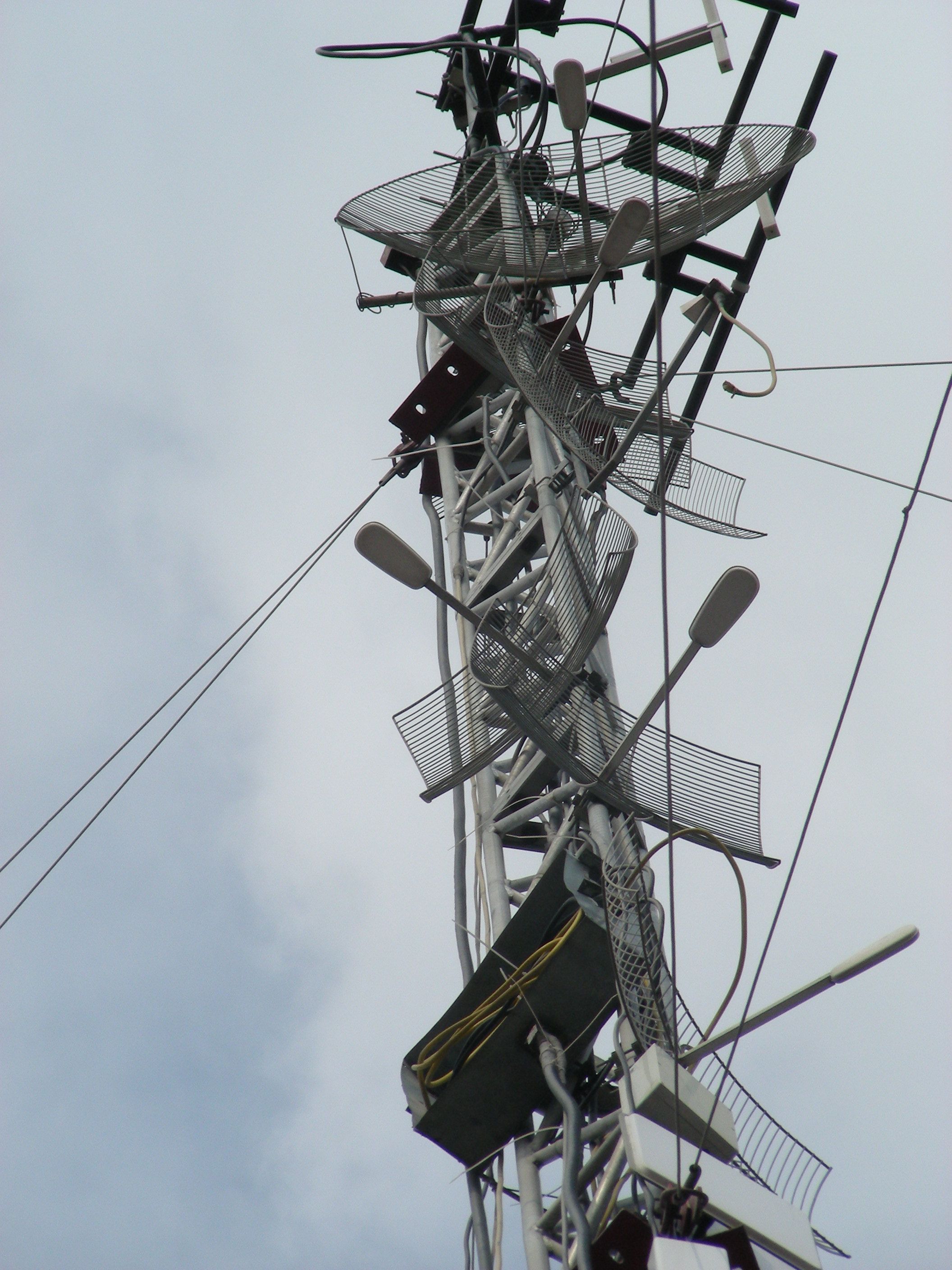

А туда лучше не соваться вообще))


Share this post


Link to post
Share on other sites

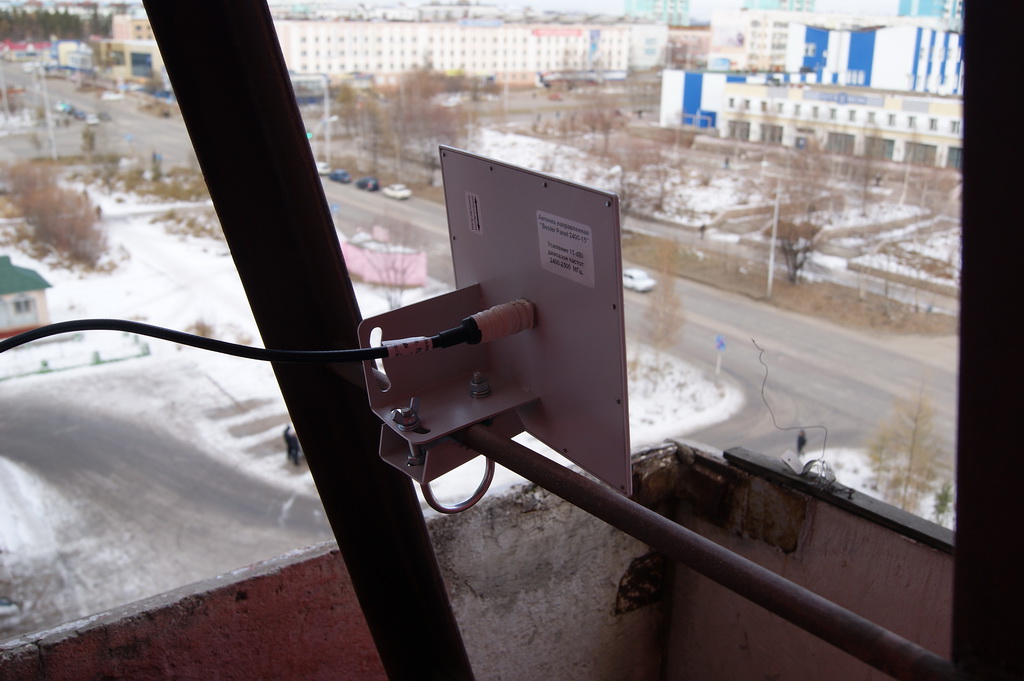

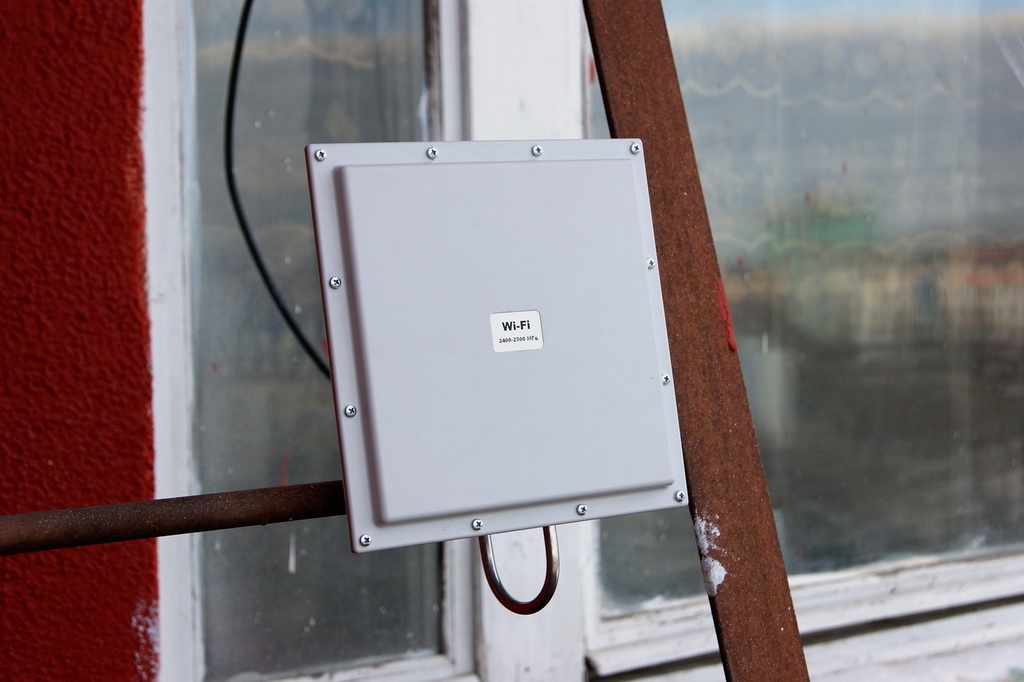

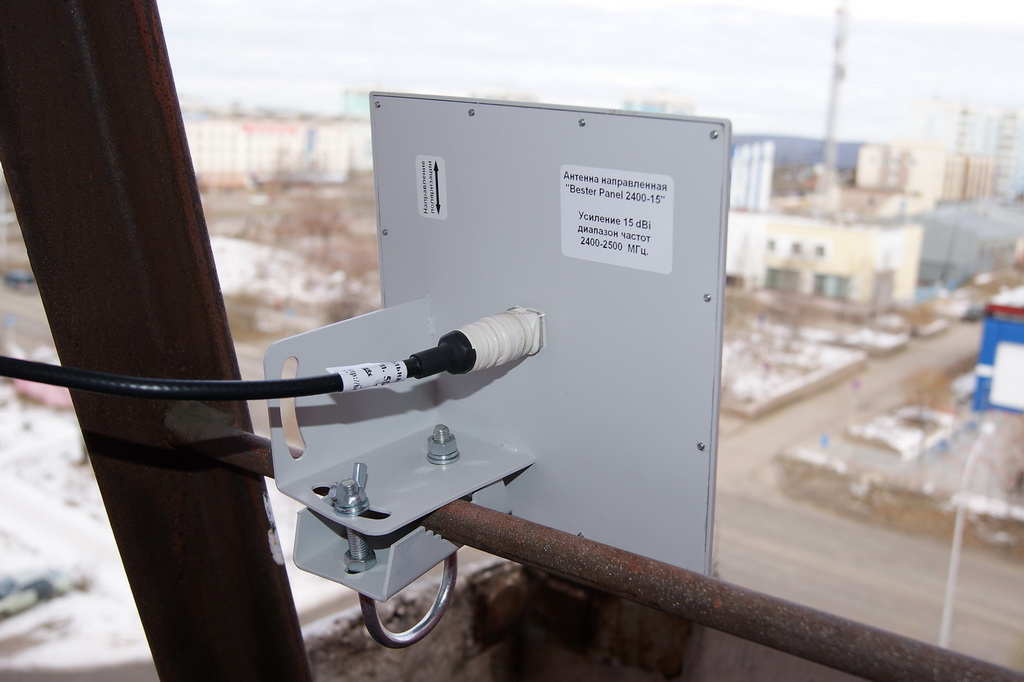

Вот пример еще, стоит у меня на балконе, для стабильного линка с БС. Расстояние до БС - 350м, уровень сигнала (с базы RB600, до меня) -51

Антенна подключена кабелем Radiolab 5D-FB, разъем Nтипа на одном конце и RP-SMA на другом, подключена к D-Link DWL-2100AP




Share this post


Link to post
Share on other sites

N4cer

вы в курсе что неправильно крепление собрали?

Share this post


Link to post
Share on other sites

Наверно в курсе=) иначе как бы его еще на такую тонкую трубу прикрепить.

Share this post


Link to post
Share on other sites
fak2tel представьте себе вкурсе :-) пришлось добавить две гайки и один барашек, впринципе конструкция от этого не сильно пострадала и держится хорошо.

Share this post


Link to post
Share on other sites

Кто нибудь ставил антенны kathrein для wifi ? :-)
