Помощь в настройке OSPF

[Kato]

Здравствуйте.

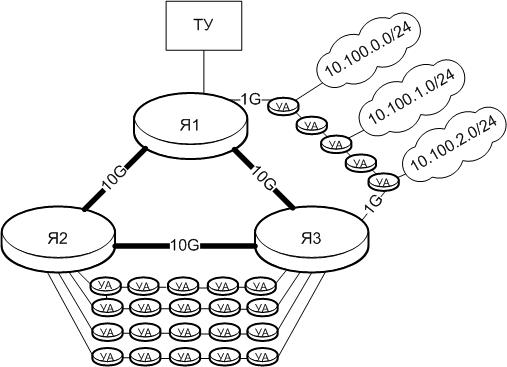

Руководство сказало разработать схему маршрутизации сети используя протокол OSPF. Притом схема прокладки и подключения уже имеется...





Я1-Я3 - Ядра сети...

УА - Узлы агрегации

ТУ - Телематический узел(файловые, игровые серверы.....)



Всего узлов агрегации штук ~50.(Изобразил не все но будут они между любыми 2 ядрами(3 группы по 5 линий)) Соединены ввиде цепочек последовательно подключенных коммутаторов. И вот как прикрутить OSPF на такую сложную схему я ума не приложу. Опыта настройки OSPF нет, но всем надо с чего-то начинать. Знаком лишь с теорией, но её явно не хватает%)

Подскажите, пожалуйста...

Edited June 10, 2009 by Kato

[ugluck]

весь прикол в узлах агрегации. если делать всю цепочку УА в одном влане, то все можно в арию 0 запихать, а если УА соединены точка-точка то наверно на арии бить надо

Edited April 14, 2009 by ugluck

[Stak]

Имхо лучше побить на арии. В арии 0 оставить только ядро.

Или можно is-is внедрить, он говорят хорошо масштабируестя в одной арии)))

А линки я б сделал p-t-p...

[woddy]

УА - какое железо планируется ставить?

[Kato]

Слышал про то что УА - Dlink DGS-3627G. Естественно там будет IPTV



весь прикол в узлах агрегации. если делать всю цепочку УА в одном влане, то все можно в арию 0 запихать, а если УА соединены точка-точка то наверно на арии бить надо

Вот в этом то и состоит загвоздка...Я то конечно хотел бы цепочку под 1 VLAN. Но нужно чтобы например если в цепочке связь рвалась то всё шло по другому пути.



А линки я б сделал p-t-p...

Это же сколько хопов тогда получится?%) Edited April 14, 2009 by Kato

[Magnum72]

Слышал про то что УА - Dlink DGS-3627G. Естественно там будет IPTV

У DGS3627G ограничение в 32 роутера в neighbor, не наткнитесь

[Stak]

Это же сколько хопов тогда получится?%)

А вам не всё равно сколько хопов? А если правильная агрегация, так их и не увидит никто)

хотя в случае DGS-3627G. увидят)

Edited April 14, 2009 by Stak

[ugluck]

... нужно чтобы например если в цепочке связь рвалась то всё шло по другому пути.

так и пойдет. ведь нейбор(ы) за обрывом и их анонсы протухнут. ну и лупбеки на УА обязательно.

[CNick]

ядро в ареа 0, цепочки агрегации и ТУ в отдельные ареа

[Kato]

ядро в ареа 0, цепочки агрегации и ТУ в отдельные ареа

А ничего что проходная получается цепочка? В оба ядра...

[Sonne]

Сколько роутов то планируется ?

Конечные маршруты будут статиком редистрибутится в оспф?

[Kato]

Сколько роутов то планируется ?

Конечные маршруты будут статиком редистрибутится в оспф?

Конечные маршруты это у юзеров? Будут подключены к УА каждый в своей подсети.(1 УА = 1 подсеть) Шлюзом по умолчанию будет УА

[CNick]

ядро в ареа 0, цепочки агрегации и ТУ в отдельные ареа

А ничего что проходная получается цепочка? В оба ядра...

В смысле хопов будет много или что ареа будет иметь два АБР?

[Kato]

ядро в ареа 0, цепочки агрегации и ТУ в отдельные ареа

А ничего что проходная получается цепочка? В оба ядра...

В смысле хопов будет много или что ареа будет иметь два АБР?

Хопы то ладно. Я про 2 абр. Да и Абры будут держать по 11 area....%)

[CNick]

Нууу вообщем-то да.... циско рекомендуют не больше дву на АБР, но тут вроде не очень большие ареи + сумирование маршрутов, должно работать. А вот по поводу хопов мне стало интересно. У вас разве не вся цепочка в одном влане? те траса от енд юзера до ядра будет УА-АБР-ядро? Или они в цепочку роутить будут?

[Kato]

Нууу вообщем-то да.... циско рекомендуют не больше дву на АБР, но тут вроде не очень большие ареи + сумирование маршрутов, должно работать. А вот по поводу хопов мне стало интересно. У вас разве не вся цепочка в одном влане? те траса от енд юзера до ядра будет УА-АБР-ядро? Или они в цепочку роутить будут?

Цепочка в одном влане. В роли АБР вообще получается будут выступать ядра. Да и 11 ареа на АБР меня до сих пор смущает. Возможно стоит как-то оптимизировать не отходя от плана прокладки?

[cmhungry]

все УА по одну сторону треугольника - в одну ареа. Итого 3 арии, по числу сторон треугольника. Ареа 0 - ровно по ядру. Между ядрами арии с УА надо отдельным вланом замкнуть. Т.е. Я1 и Я3 соединяются двумя вланами - ареа 0 и ареа 100, например. Линки между УА - все УА в сети 10.100/16 - один влан от Я1 до Я3, ареа 100. Если таких линий УА несколько - как на нижней стороне ядерного треугольника - все их по разным вланам, но в одной ареа (больше 50 штук их вряд ли будет, наверное).



суммаризация на Я

[Kato]

Если таких линий УА несколько - как на нижней стороне ядерного треугольника - все их по разным вланам, но в одной ареа (больше 50 штук их вряд ли будет, наверное).

Их между всеми ядрами несколько как внизу но не более 50.



Получается что между каждой парой ядер по 6 вланов(5 линий с УА и 1 для ядра) Юзеры в отдельных подсетях в зависимости от УА. То есть 40-50 подсетей в сумме.

Вопрос: Будет ли схема оптимально работать, ходить допустим через 10G когда проще а не через кучу УА?



[Sonne]

До 100 маршрутов в таблице пихайте все арию 0 не заморачивайтесь вобще.



Я потрудился и согчситал 25 штук конечных роутов.



Если есть разбросана по городу, то все линки только P-t-P, кажется об этом уже написали. Нет ничего страшнее чем смотреть на последствия глюков L2 в мультикастовых протоколах типа OSPF.



Вобще L3 маршрутизация делается для того, чтоюы никаких транков вланов в ядре не было.

[sdy_moscow]

Может STP использовать между УА... т.е. вся цепочка будет в одной подсети....

[cant]



Валите всё в одну кучу с ядром area 0

От лишних 50 маршрутов в ospf ещё никто не помирал.



Получите:

- гибкость и минимальную перенастройку в случае изменения топологии сети (вдруг цепочки понадобится закоротить в аварийном порядке)

- унификацию конфигов, облегчит процедуру замены выгаревших узлов.

- трафик всегда будет идти по самому короткому маршруту.



Арии – это из прошлого века, когда были только дохлые процессоры и тонкие каналы.



[ugluck]

...

Вопрос: Будет ли схема оптимально работать, ходить допустим через 10G когда проще а не через кучу УА?

не забудьте reference-bandwidth

[Kato]

До 100 маршрутов в таблице пихайте все арию 0 не заморачивайтесь вобще.



Я потрудился и согчситал 25 штук конечных роутов.



Если есть разбросана по городу, то все линки только P-t-P, кажется об этом уже написали. Нет ничего страшнее чем смотреть на последствия глюков L2 в мультикастовых протоколах типа OSPF.



Вобще L3 маршрутизация делается для того, чтоюы никаких транков вланов в ядре не было.

Валите всё в одну кучу с ядром area 0

От лишних 50 маршрутов в ospf ещё никто не помирал.



Получите:

- гибкость и минимальную перенастройку в случае изменения топологии сети (вдруг цепочки понадобится закоротить в аварийном порядке)

- унификацию конфигов, облегчит процедуру замены выгаревших узлов.

- трафик всегда будет идти по самому короткому маршруту.



Арии – это из прошлого века, когда были только дохлые процессоры и тонкие каналы.

После таких предложений я вообще в шоке:) Получается что остановиться лучше на P-t-P между УА....И одной area Честно, огромное количество хопов меня немного пугает, не знаю почему:) Не забываем что у нас Dlink а не Cisco

Edited April 15, 2009 by Kato

[mschedrin]

Нет ничего страшнее чем смотреть на последствия глюков L2 в мультикастовых протоколах типа OSPF.

А можно поподробнее про глюки L2 в мультикастовых протоколах. У меня всё так и работает, в одном вилане сидит 5-15 маршрутизаторов, которые держат все между собой сессии динамической маршрутизации. Ни с какими глюками не сталкивался. Расскажите чего ожидать? Интересно.
