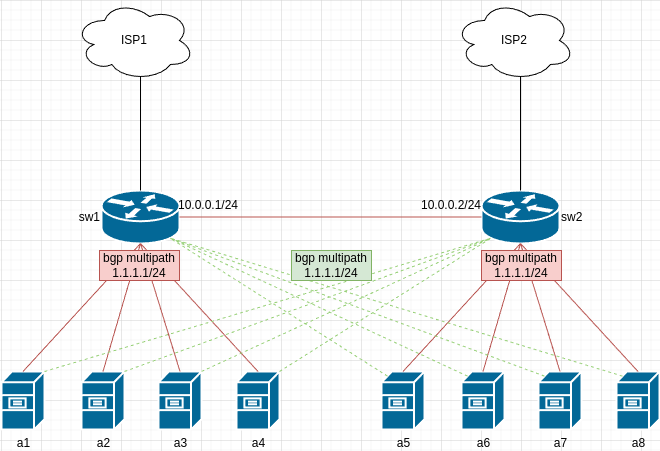

roma33rus Опубликовано 13 мая · Жалоба Коллеги, всем привет. Сейчас имею такую схему с двумя провайдерами и двумя бордерами. Красным цветом выделены существующие соседства (ibgp). Зеленым цветом выделил соседства, которые предположительно необходимо настроить. На всех сессиях необходимо заанонсировать сетку 1.1.1.0/24. Сейчас на sw2 и sw1 статикой прописаны маршруты до стыковочных адресов серверов a1-a4 и a5-a8. Собрал я значит макет сети в GNS3. И если просто взять поднять сессии c a1-a4 до sw2 и с a5-a8 до sw1 и с них заанонсировать 1.1.1.0/24, то у меня получается петля в маршрутизации, так как пакетик допустим прилетая через isp1 на sw1 и дальше на sw2 натыкается на такую ситуацию, что у маршрута до сети 1.1.1.0/24 имеется next-hop в сторону a1-a4 и соответственно отправляет пакетик обратно на sw1, а так как на sw1 у меня так же есть multipath с next-hop a5-a8, то пакетик опять бежит на sw2 и так далее по кругу. Как правильно разрулить такую ситуацию? Сейчас мне на ум приходит мысль как-то колхозить через vrf, либо придумывать что-то с pbr. Кто что думает? Посоветуйте в какую сторону продолжить идти? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
murano Опубликовано 13 мая · Жалоба 3 часа назад, roma33rus сказал: Коллеги, всем привет. Сейчас имею такую схему с двумя провайдерами и двумя бордерами. Красным цветом выделены существующие соседства (ibgp). Зеленым цветом выделил соседства, которые предположительно необходимо настроить. На всех сессиях необходимо заанонсировать сетку 1.1.1.0/24. Сейчас на sw2 и sw1 статикой прописаны маршруты до стыковочных адресов серверов a1-a4 и a5-a8. Собрал я значит макет сети в GNS3. И если просто взять поднять сессии c a1-a4 до sw2 и с a5-a8 до sw1 и с них заанонсировать 1.1.1.0/24, то у меня получается петля в маршрутизации, так как пакетик допустим прилетая через isp1 на sw1 и дальше на sw2 натыкается на такую ситуацию, что у маршрута до сети 1.1.1.0/24 имеется next-hop в сторону a1-a4 и соответственно отправляет пакетик обратно на sw1, а так как на sw1 у меня так же есть multipath с next-hop a5-a8, то пакетик опять бежит на sw2 и так далее по кругу. Как правильно разрулить такую ситуацию? Сейчас мне на ум приходит мысль как-то колхозить через vrf, либо придумывать что-то с pbr. Кто что думает? Посоветуйте в какую сторону продолжить идти? Вам нужно между роутером 1 и роутером 2 настроить конфедерацию, которая как раз для вашего случая изобретена. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
roma33rus Опубликовано 14 мая · Жалоба 17 часов назад, murano сказал: Вам нужно между роутером 1 и роутером 2 настроить конфедерацию, которая как раз для вашего случая изобретена. Спасибо за наводку. С конфедерацией ни разу не работал. Буду изучать как оно устроено. Спасибо. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
roma33rus Опубликовано 15 мая · Жалоба Сейчас изучаю работу bgp конфедераций и пока не понимаю как оно будет работать с multipath. Ведь если я настраиваю конфедерацию между sw1 и sw2, я буду получать один маршрут с одним nexthop. И получается так, что я трафик приходя на sw1 будет балансить между a1-a4 и sw2. А надо, чтобы он знал, что за sw2 еще 4 машины и надо балансить не по 5 nexthop, а по восьми. Или я путаю и не до конца дочитал? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
fractal Опубликовано 15 мая · Жалоба Там если это серваки то может nginx как балансировщик поставить? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
roma33rus Опубликовано 15 мая · Жалоба 13 минут назад, fractal сказал: Там если это серваки то может nginx как балансировщик поставить? Именно на них nginx и крутится как балансировщик. НО задача еще до них трафик разбалансить плюс/минус поровну Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
ne-vlezay80 Опубликовано 15 мая · Жалоба для этого одно из устройств должно выполнять функции rr client. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
ne-vlezay80 Опубликовано 15 мая · Жалоба конфиг для bird: log syslog all; router id 90.189.177.25; protocol device VRF0_DEVICE {}; protocol kernel VRF0_KERNEL_v4 { ipv4 { import none; export filter {krt_prefsrc=90.189.177.25; accept;}; }; merge paths yes; }; protocol kernel VRF0_KERNEL_v6 { ipv6 { import none; export filter {krt_prefsrc=2a02:c189:c100:1::a; accept;}; }; merge paths yes; }; protocol static vrf0_ipv4_static { ipv4; route 90.189.177.0/24 via "null0"; route 199.7.255.0/24 169.254.0.50; } protocol static vrf0_ipv6_static { ipv6; route 2a02:c189:c100::/48 via "null0"; route 2a02:c189:c100:a::/64 fec0:1234::50; } filter input_filter { include "mospat_blacklist.conf"; accept; } filter output_filter { if net ~ [ 199.7.255.0/24, 90.189.177.0/24 ] then accpt; reject; } template bgp internal { local as 204863; rr client; ipv4 {import filter input_filter; export filter output_filter;}; ipv6 {import filter input_filter; export filter output_filter;}; } protocol bgp border1 from internal { neighbor 169.254.0.25 as 204863; } protocol bgp border2 from internal { neighbor 169.254.0.24 as 204863; } protocol bgp border3 from internal { neighbor 169.254.0.23 as 204863; } protocol bgp border4 from internal { neighbor 169.254.0.22 as 204863; } Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
roma33rus Опубликовано 16 мая · Жалоба 16 часов назад, ne-vlezay80 сказал: для этого одно из устройств должно выполнять функции rr client. Ага. Понял. Путем сложения мой путь этой настройка конфедерации между роутерами и роут рефлектора. Спасибо. Изучаю данное положение дело, но пока в голове каша Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
roma33rus Опубликовано 22 мая · Жалоба Коллеги всем привет. Пишу статус. Случилась печальная новость. Оказывается мои железки не умеют и не знают, что такое конфедерации, только роут рефлекторы. Есть какой-то обходной путь в этом случае? Может через VRF нахимичить? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Pinkbyte Опубликовано 24 мая · Жалоба Назначить роут-рефлекторами sw1 и sw2, указав клиентами как нисходящие девайсы, так и друг друга Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
BOJIKA Опубликовано 24 мая · Жалоба не обменивайтесь 1.1.1.0/24 между sw1 и sw2 Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
