Дроп не лезет в стриппер. Где найти нормальный?

Здравствуйте!

Закупили как-то кабель "Алтай Оптика Кабель" ОК/Д2-Т-С1-08. И внезапно обнаружилось, что он не лезет в стриппер внешних оболочек такого типа: https://aliexpress.ru/item/1005001804651841.html

Они продаются под маркой SNR и вообще много под чем.

Обычный кабель alpha mile имеет сечение как и все китайские кабели - 2x3mm, а этот дроп - 2x4 и имеет внутри центральную трубку.

Где найти подходящий инструмент? Не ножом же его разделывать.

Share this post


Link to post
Share on other sites
Только что, sdy_moscow сказал:

Экономить надо осторожно.

Этот дроп стоит дороже обычного китайского. А китайским (alpha mile, fibertool и подобными) вообще запрещено тянуть, например, в Ростелекоме.

В подряд уже не влезть. Вообще, дроп с центральной трубкой выглядит надежнее обычного.

Share this post


Link to post
Share on other sites
12 минут назад, [anp/hsw] сказал:

Этот дроп стоит дороже обычного китайского. А китайским (alpha mile, fibertool и подобными) вообще запрещено тянуть, например, в Ростелекоме.

В подряд уже не влезть. Вообще, дроп с центральной трубкой выглядит надежнее обычного.

1. Если Вы на подряде в РТ - обратитесь к ним с вопросом чем тянуть и как оконцовать. В некоторых конторах работают свои правила, которые формируются от слова "откат", а не "целесообразность".

2. Плоский дроп на гибком волокне с отделяемым кевларовым троссом - по мне, удобнее. Работать с дропом с трубкой не очень удобно (большие радиусы изгиба и жесткий), хотя, возможно, у него больший срок службы будет.



З.Ы.

А так - берите острый канцелярский нож и строгайте. Через неделю будете с закрытыми глазами двумя срезами снимать :-).

Share this post


Link to post
Share on other sites
4 минуты назад, sdy_moscow сказал:

Если Вы на подряде в РТ - обратитесь к ним с вопросом чем тянуть и как оконцовать.

Нет там ничего похожего в нормативке. Но у производителя кабеля-то должно быть что-то рекомендуемое.

5 минут назад, sdy_moscow сказал:

Плоский дроп на гибком волокне с отделяемым кевларовым троссом - по мне, удобнее. Работать с дропом с трубкой не очень удобно (большие радиусы изгиба и жесткий), хотя, возможно, у него больший срок службы будет.

Он по характеристикам полностью одинаков. Разве что с поправкой на то, что узлом его не завяжешь. Вы видимо не совсем понимаете, о чем идет речь.

7 минут назад, sdy_moscow сказал:

А так - берите острый канцелярский нож и строгайте. Через неделю будете с закрытыми глазами двумя срезами снимать :-).

Вы его так 10 раз будете перезачищать, пока в FTTH гильзу нормально запихаете. В кросс-то конечно, без проблем его уложить в любом виде.

Share this post


Link to post
Share on other sites
24 минуты назад, [anp/hsw] сказал:

Он по характеристикам полностью одинаков. Разве что с поправкой на то, что узлом его не завяжешь.

Не знаю, не знаю... Держал оба в руках. Если трос отделить от моего варианта, то дроп с трубкой намного жестче будет. С неотделенным тросом и мой вариант особо не завяжешь - кевлар ломается.

Share this post


Link to post
Share on other sites
3 минуты назад, sdy_moscow сказал:

Если трос отделить от моего варианта, то дроп с трубкой намного жестче будет.

Вы наверное сравнивали несравнимое.

Если вы отделяете внешний трос, то остается обычный китайский дроп на 0.3кн. Эти же кабели идут на 0.8/1.3кн. Если сравнить китайский дроп на 0.8 с конструктивом без внешнего элемента, то он будет точно таким же, только оболочка из пвх, а не полиэтилена.

Share this post


Link to post
Share on other sites

я бокорезами обычно. Надрезаю пополам, тяну за половинки в разные стороны и дальше он сам расходится.

Share this post


Link to post
Share on other sites
3 часа назад, [anp/hsw] сказал:

вообще запрещено тянуть, например, в Ростелекоме.

ага ага :)))  У них в тендере в прошлом году тысяки км лапши было :))) Самой дешевой. И одваков для нее.



2 часа назад, ALEX_SE сказал:

и дальше он сам расходится.

не всегда, но этот маленький может.



@[anp/hsw] 2х4 лезет в гильзу FTTH ?

Share this post


Link to post
Share on other sites
47 минут назад, Bachaa сказал:

2х4 лезет в гильзу FTTH ?

Лезет и нормально усаживается. От этого и хотелка инструмента.



Share this post


Link to post
Share on other sites
47 минут назад, sauroneg сказал:

Такого инструмента для кабеля просто нет.

Не говори гоп.   У inno instrument в комплекте идет ключ для настройки лезвий. Там возможно шире отверстие. Надо проверить...

Share this post


Link to post
Share on other sites
1 час назад, ALEX_SE сказал:

такой не пробовали?

Есть такой. Не может раскусить прутки - губки сьезжают и часть закусывает. Это обычный cfs-3 с алиэкспресс, он не настолько прочный, чтобы перекусить кевлар.

Share this post


Link to post
Share on other sites
13 минут назад, [anp/hsw] сказал:

кевлар.

Откуда там арамид ?   там же простые стеклопрутки ?

Share this post


Link to post
Share on other sites
2 минуты назад, Bachaa сказал:

Откуда там арамид ?   там же простые стеклопрутки ?

По составу 100% не скажу, может и просто стеклопруток такой крепкий.

Share this post


Link to post
Share on other sites
27 minutes ago, [anp/hsw] said:

Есть такой. Не может раскусить прутки - губки сьезжают и часть закусывает

да встречался с таким на некоторых дропах. один барабан нормально чистил а на другом такая ерунда встречалась. при чем кабель один и тот же, снр с мет. проволочкой внешний.

Но потом стал делать бокорезами так быстрее.

Share this post


Link to post
Share on other sites

Инструмент для разделки китай-"бабочки" 2х3мм для монотьюба 2х4мм не подходит, в нем стеклопрутки 1мм. Для разделки монотьюба 2х4мм, 2х4.5мм (стеклопрутки 1.2мм) нужен канцелярский нож и кусачки. Ножом сделать поперечную надсечку и срезать от надсечки полиэтиленовую оболочку по стеклопруткам с одной и другой узкой стороны. Следить за углом между ножом и кабелем, должен быть такой, чтобы не срезался стеклопруток, срезы стеклопрутка опасны при попадании на кожу. Оторвать по надсечке верхний и нижний куски п/э с широких сторон. Откусить кусачками стеклопрутки на уровне среза. Ножом по кругу сделать риску на модуле на уровне среза (или стриппером с размером на 0.9мм), надломать модуль, стянуть его и очистить салфеткой волокно от геля. На все должно уходить не больше 1 мин. Умельцы все делают стриппером за 10 сек.

Размер 2х4.5 мм - это максимальный размер, который еще можно вставить в КДЗС 60мм FTTH для сварки кабелей встык. Но в скалыватель и сварочник кабель не устанавливается, приходится колхозить устанавливая наискось и придавливая пальцем, плюс проблема с тем, что волокно уходит свободно в модуль. Для корейских сварочников UCL Swift есть спец держатель кабеля 2х4мм, причем в нем зажимается и кабель и волокно. Применяя такой держатель кабель монотьюб 2х4мм можно сваривать с "бабочкой" 2х3мм встык, а также можно приварить сплайс-он коннектор, см  (1) Оконцовка плоского кабеля приваркой коннектора splice-on - YouTube  Для других сварочников, если для них есть держатели для кабеля 2х3мм, потенциально можно их модифицировать расточкой на 4мм.

"Бабочка" - это FTTH кабель азиатского стандарта размером 2х3мм с сечением в виде "бабочки". Силовые элементы - 2 стеклопрутка 0.5мм или 2 стальные проволоки 0.4мм. Волокно вплавлено в компаунд LSZH и подвержено механическому воздействию при отрицательных температурах (компаунд дубеет и давит на волокно). Для климата РФ на улицу подходит условно. Бабочка с дополнительным силовым элементом имеет еще стеклопруток 1мм (сечение кабеля 2х5мм), или стеклопруток 1.8мм, или стальную проволоку 1мм (не применять на опорах ВЛ 04кВ). Оптическая часть от внешнего силового элемента легко отделяется и представляет собой "бабочку" 2х3мм.

Монотьюб 2х4мм - это максимальный размер кабеля из категории плоский монотьюб, на который еще можно установить коннектор, как на фабрике шлифовкой, так и в полевых условиях - сплайс-он (фаст можно, но фасты на улицу не надежно).

Монотьюб 2х4мм надежнее "бабочки" на стеклопрутке (2х5мм), так как имеет 2 стеклопрутка 1мм, волокно свободно уложено в трубку с гелем - до минус 50С нет проблем, оболочка из полиэтилена- не истирается веками деревьев, Одваки-22 не раздирают оболочку как это происходит с "бабочкой" 2х5мм (пластиковые тоже раздирают). Особенно надежна FTTH сеть в которой дропы на плоском монотьюбе 2х4 мм в пролетах навиты на прочный самонесущий ОК, составляя одиночный жгут, а к дому навиты на диэлектррический тросик. Такая сеть имеет срок службы "навсегда" и практически служит без ремонтов.

Share this post


Link to post
Share on other sites
В 01.05.2021 в 15:27, Bachaa сказал:

Там возможно шире отверстие. Надо проверить...

3,5 мм.

Share this post


Link to post
Share on other sites
В 04.05.2021 в 18:47, Evgeny_TL сказал:

Для разделки монотьюба 2х4мм, 2х4.5мм (стеклопрутки 1.2мм) нужен канцелярский нож и кусачки. Ножом сделать поперечную надсечку и срезать от надсечки полиэтиленовую оболочку по стеклопруткам с одной и другой узкой стороны.

Речь идет про специализированый инструмент. Почему его до сих пор нет?

Конечно, можно попробовать расточить стриппер с алиэкспресса, но по идее производитель должен был этим озаботиться.

Share this post


Link to post
Share on other sites
3 часа назад, [anp/hsw] сказал:

Почему его до сих пор нет?

Он есть. Я в теме про инструменты показывал. Различные стрипперы под плоскач.

Share this post


Link to post
Share on other sites
2 минуты назад, Bachaa сказал:

Я в теме про инструменты показывал. Различные стрипперы под плоскач.

Будь добр, прикрепи ссылку конкретную. Не по глазам видимо.

Share this post


Link to post
Share on other sites

ох... вспомнить бы где оно.. там столько всего..  проще найти на сайте. Сейчас поищу

Share this post


Link to post
Share on other sites

Да блин.... ну вы что...

Вы определитесь, вам шашечки или ехать? Надо же искать специализированные решения. А не вот это вот все.



Вобщем гуглите в сети на тему MB03-7000 Series  Там комплект девайсов.   Один вскрывает вдоль, второй подравнивает. Все очень быстро и профессионально получается. Но денег будет стоит гору.

Сейчас посмотрю старые серии. Там немного по другому устроено.

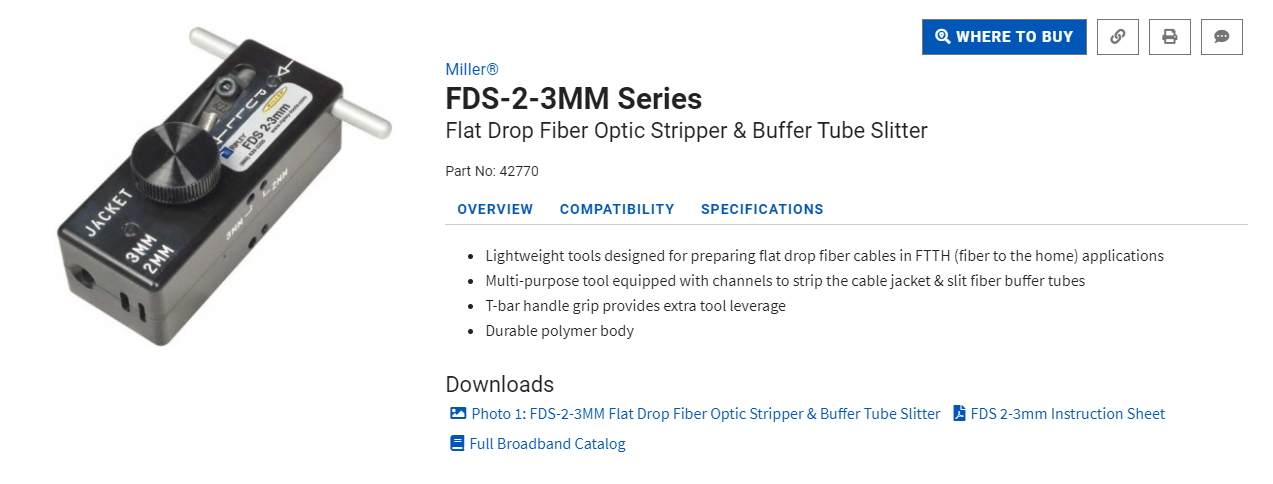

А вот старый девайс, как раз под ваш размер.




Share this post
