Помогите прочитать рефлектограмму

[alibek]

Есть фрагмент ВОК длиною около 600 метров. Один конец заходит в ящик с оптическим коммутатором доступа, другой конец на медиаконвертере у абонента.

У абонента жалобы на низкую скорость и сбои работы сети. Меняли все активное оборудование, за исключением коммутатора (но меняли порт и на этом коммутаторе есть другие абоненты без жалоб), меняли все пассивное оборудование (кроме собственно ВОК). Ранее ВОК просвечивали просто дефектоскопом, луч светился ярко.

Тем не менее проблема не уходила и вчера сняли рефлектограмму.

Заводской компенсационной катушки нет, вместо нее использовали самодельную из оконеченного дроп-кабеля длиною 150 метров.

Волокно 16 это замеры от абонента к ящику, волокно 17 это замеры от ящика к абоненту.

Но то ли измерения запороли, то ли я их неправильно читаю; они ни по длине, ни по внешнему виду не соответствуют тому, что я ожидал увидеть.

Снимали FOD7005 в автоматическом режиме.

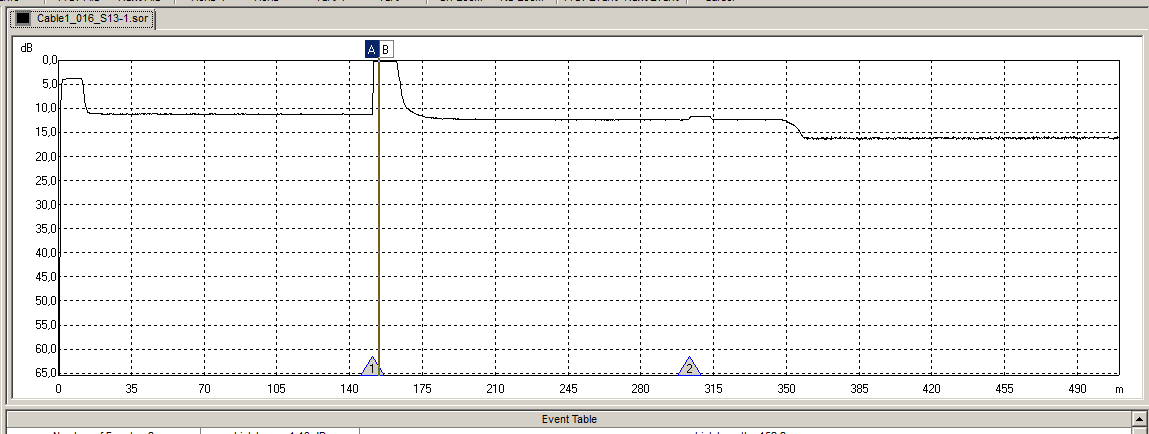

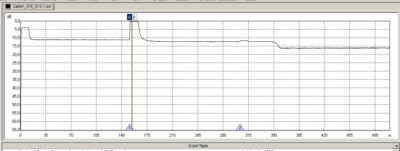

Cable1_016_S13.sor

Cable1_016_S15.sor

Cable1_017_S13.sor

Cable1_017_S15.sor

[frol13]

У вас длины трасс туда и обратно не совмещаются.  У вас там возле ящика (рефл. волокно 17)  (в 45 м) есть какой-то замечательный разъем, который, видимо, не присоединяется нормально.

[alibek]

С длинами вообще беда, они и между собой не стыкуются, и длине трассы (600 метров) не соответствуют.

Говорят, что делали замеры как им показывали — подключились через катушку и в автоматическом режиме с каждой стороны сделали по два замера (на 1310 и 1550).

На 45 метрах по идее коммутаций никаких нет. Это может быть перегнутый или передавленный фрагмент кабеля?

[Vasmer]

измерения проведены некорректно

лучше использовать ручной режим  и выставлять длинну трассы раза  в 2 длинне волокна  10-30нс на импоульс

 у вас в авторежиме трасса на измерении уходит в график и нет конца трассы как такового



[alibek]

Ну это уже знать и уметь нужно.

Но в принципе дело действительно в линии.

Переключили на другое волокно (в том же кабеле), проблемы ушли.

Когда будем проверять/чинить, сделаем замеры еще раз.



Насколько есть смысл в самодельной компенсационной катушке из дроп-кабеля? Или ее лучше вообще убрать?

Мне непонятны "ступени" в начале и в конце этой катушки.

[Vasmer]



Если нужен контроль сварки кроссов  и качество коннекторов и их стыковки  то катушка в любом случае нужна .

Если вам не принципиально знать насколько большие потери на разъемах и сварке  то смысла нет .

В любом случае точные потери покажет только поверенные  источник и приемник оптического сигнала

[vilemaster1980]

эхх молодешшьь, 16 рефка очень показательна:

на 1310 в 150 метрах от катушки гармоника 2го порядка(отражение от вашей катушки на 150м)-на нее насрать там нет ничего

на 1550 видно в 200 метрах от катушки классический залом на 6+ dB

+ ко всему почистите разъем на ТЕСТЕРЕ fod7005.



и вероятно всего у вас 2 залома,если вы говорите что общая длина 600м.

Edited March 26, 2019 by vilemaster1980

[frol13]

15 часов назад, vilemaster1980 сказал:

эхх молодешшьь, 16 рефка очень показательна:

И ведь верно. Просто выглядит очень непривычно, поскольку тут и дефекты измерения и дефекты трассы- все в кучу.

Насчет двух заломов. Второй, видимо, обрыв (на реф.17, метров 50-60 от начала), поскольку там в шум уходит.

Общее замечание:

Привыкаешь смотреть нормально измеренные рефлектограммы нормальными приборами. Когда измерено непонятно как и непонятно, можно ли приборам верить, уже дефектов можно и не разглядеть. :).

[NikeC]

что-то передавило кабель на 200 метрах скорее всего. Измерителю - руки не мешало бы покалечить, кто ж выставляет длину трассы в рефлюке короче, чем физическая длина.

[Vasmer]

это авто-режим  он "типа" сам определяет длину  таких измерителей которые не умеют обращаться с приборами подпускать к измерениям нельзя  что они намеряют и как интерпретируют одному ктулху известно.

научитесь работать в эксперт режиме !

[vilemaster1980]

10 часов назад, frol13 сказал:

Второй, видимо, обрыв (на реф.17, метров 50-60 от начала), поскольку там в шум уходит.

ну начинается-человек четко описал трассу в 600м ,и что указка пробивает.

это очень печально читать..

[vilemaster1980]

9 часов назад, Vasmer сказал:

это авто-режим  он "типа" сам определяет длину  таких измерителей которые не умеют обращаться с приборами подпускать к измерениям нельзя  что они намеряют и как интерпретируют одному ктулху известно.

научитесь работать в эксперт режиме !

fod7005 это английский тестер noyes fiber systems http://noyes.fiberoptic.com/

"типа" сам он нихрена не умеет ,отсутствует отсечка рабочего волокна-так что диод приемника вылетает уже на -4 -5dB,благо чинится на коленке покупкой такого же диода и паяльника(50-60$).

программное обеспечение-шлак.

годен только на новые короткие трассы ,без нагрузки.

из плюсов только то,что можно самому быстро поменять внутри убитый пигтэйл.быстро разбирается.

состоит из 2ух плат ,чтоб их рассоеденить надо распаять 2 перемычки.

Edited March 27, 2019 by vilemaster1980

[Vasmer]

23 минуты назад, vilemaster1980 сказал:

это английский тестер

не английский, а японский так то это фуджикура америка. прям америку открыл)

и что-то тестера в описании не нашел и в описании  везде OTDR.

[frol13]

11 часов назад, vilemaster1980 сказал:

ну начинается-человек четко описал трассу в 600м ,и что указка пробивает.

это очень печально читать..

простите, проявил невнимательность.

[alibek]

11 часов назад, vilemaster1980 сказал:

годен только на новые короткие трассы

Он нам нужен для проверки трасс по городу, максимум 20 км.

Если эта дистанция попадает под "короткие", то нам вполне достаточно, зато относительно недорогой и получше, чем ТОПАЗ или ВИЗА.



10 часов назад, Vasmer сказал:

в описании  везде OTDR

По идее да, у него есть режим измерений в realtime.



11 часов назад, vilemaster1980 сказал:

"типа" сам он нихрена не умеет

В автоматическом режиме он делает несколько пробных замеров с разными импульсами, чтобы определить длину трассы.

[Vasmer]

5 часов назад, alibek сказал:

В автоматическом режиме он делает несколько пробных замеров с разными импульсами, чтобы определить длину трассы.

вот по этому и говорю  измеряйте в режиме  эксперт выставляйте длину трассы вручную и импульс  а так-же время усреднения

[vilemaster1980]

21 час назад, Vasmer сказал:

не английский, а японский так то это фуджикура америка. прям америку открыл)

и что-то тестера в описании не нашел и в описании  везде OTDR.

слушай-лет 10 назад англичанам эта телега принадлежала,ну ок США.

16 Eastgate Park Dr

Belmont, NH 03220-3604

United States

каюсь -не досмотрел)



[Vasmer]



1 минуту назад, vilemaster1980 сказал:

слушай-лет 10 назад англичанам эта телега принадлежала,ну ок США.

но  как говорится сути то это не меняет!

к любому прибору нужен человек умеющий с ним работать  иначе толку от прибора 0

так и к рефлектометрии надо допускать людей которые понимают что они делают и выставляют параметры измерений и отдают себе отчет что должно получиться.

[Lexandr_kaz]

20мВт указка пробивает и 18дБ потери!!)))

В любом случае нужен тестер.

Рефлюком практически невозможно оценить суммарные абсолютные потери( коннекторы+сплайсы+прочее).

Да и градиентные потери рефлюк плохо локализует ( от слова совсем!!). Например замочили конец кабеля а рефлюк с одного конца кажет 320м (при физдлине 420) с другого 92м. Тестер показал потери в 52дБ.

Всю трассу перетрясли на предмет изгибов-заломов. Чисто. Отрезал с короткого конца 5м, все ОК!)))

Насчет проверки тестеров, ну если есть лишние деньги или требует заказчик бумагу, то мастхэв. Приемник в любом случае калибруешь по существующему источнику. Если приемников-измерителей несколько и очень хочеться усредниться по показаниям, модуль sfp в помощь. На практике из всего зоопарка тестеров ( немцы, джапы, мерикантсы, китайцы белые, серые, желтые), средний разброс показаний не более 0,1дБ - погрешность кривовставленного коннектора!)))

Нормализующая катушка очень полезная вещь когда нужно сплайсы пигтейлов на ближнем конце посмотреть, но не менее 1км ( для магистральных рефлюков), и желательно с хорошими коннекторами..))

[Hoper]

1 час назад, Lexandr_kaz сказал:

Например замочили конец кабеля а рефлюк с одного конца кажет 320м (при физдлине 420) с другого 92м



1 час назад, Lexandr_kaz сказал:

Нормализующая катушка очень полезная вещь когда нужно сплайсы пигтейлов на ближнем конце посмотреть, но не менее 1км ( для магистральных рефлюков), и желательно с хорошими коннекторами..))

:)

1 час назад, Lexandr_kaz сказал:

Да и градиентные потери рефлюк плохо локализует ( от слова совсем!!).

Это что такое?
