agent2011 Posted February 23, 2019 Posted February 23, 2019 Всем привет. Взяли на пробу 3627g, прошили последней прошивкой DGS36xx_Run_3_00_B48.had. Начали делать простейшую операцию по созданию статического VLAN через веб интерфейс. В дефолтном VLAN убрали 4 порт - None. Создали отдельный vlan49, сделали порт 10 тэгированным и 4 порт нетегерированным. В 10 порт воткнули патчкорд от вышестоящего коммутатора на котором тэгом брошен 49 влан. В 4 порт воткнули ноутбук. И на мое удивление - ноутбук до сих пор находится в дефолтном влане, как буд-то ничего не делали. И вообще, все манипуляции с VLAN как буд-то не работают, в дефолтном влане все поставили в none - и всё равно связь есть. Может с этим коммутатором как-то всё по особенному? Вставить ник Quote
vurd Posted February 23, 2019 Posted February 23, 2019 Как там в 2007? Покажите или скрин с веба или вывод show vlan ports 4,10 Вставить ник Quote
pppoetest Posted February 23, 2019 Posted February 23, 2019 У нас с таким был случай. После того как отработал 2 или 3 года, 365/24/7, заменили на циску а его решили продуть, какого же было удивление, когда обнаружилось, что половина кондёров вздута, а работал как часы. Так что советую разобрать и глянуть. Вставить ник Quote
agent2011 Posted February 24, 2019 Author Posted February 24, 2019 (edited) 10 часов назад, vurd сказал: Как там в 2007? Покажите или скрин с веба или вывод show vlan ports 4,10 Command: show vlan VLAN Trunk State : Disabled VLAN Trunk Member Ports : 1-27 VID : 1 VLAN Name : default VLAN Type : Static Advertisement : Enabled Member Ports : 1-3,5-27 Static Ports : 1-3,5-27 Current Tagged Ports : Current Untagged Ports: 1-3,5-27 Static Tagged Ports : Static Untagged Ports : 1-3,5-27 Forbidden Ports : VID : 49 VLAN Name : vlan49 VLAN Type : Static Advertisement : Disabled Member Ports : 4,10 Static Ports : 4,10 Current Tagged Ports : 10 Current Untagged Ports: 4 Static Tagged Ports : 10 Static Untagged Ports : 4 Forbidden Ports : Total Entries: 2 2 часа назад, zhenya` сказал: Pvid не сменился? перед тем как сделали ресет конфиг, видели что в GVRP Settings были изменения по PVID, сейчас этих изменений нет. Edited February 24, 2019 by agent2011 Вставить ник Quote
vurd Posted February 24, 2019 Posted February 24, 2019 48 минут назад, agent2011 сказал: Command: show vlan VLAN Trunk State : Disabled VLAN Trunk Member Ports : 1-27 VID : 1 VLAN Name : default VLAN Type : Static Advertisement : Enabled Member Ports : 1-3,5-27 Static Ports : 1-3,5-27 Current Tagged Ports : Current Untagged Ports: 1-3,5-27 Static Tagged Ports : Static Untagged Ports : 1-3,5-27 Forbidden Ports : VID : 49 VLAN Name : vlan49 VLAN Type : Static Advertisement : Disabled Member Ports : 4,10 Static Ports : 4,10 Current Tagged Ports : 10 Current Untagged Ports: 4 Static Tagged Ports : 10 Static Untagged Ports : 4 Forbidden Ports : Total Entries: 2 перед тем как сделали ресет конфиг, видели что в GVRP Settings были изменения по PVID, сейчас этих изменений нет. show conf cur include "pvid" Вставить ник Quote
agent2011 Posted February 24, 2019 Author Posted February 24, 2019 2 минуты назад, vurd сказал: show conf cur include "pvid" Command: show config cur include "pvid" No Record drive name, please input drive name first. Вставить ник Quote
vurd Posted February 24, 2019 Posted February 24, 2019 Значит там по другому... show gvrp может В общем гляньте какой pvid стоит нп 4-м порту, должен быть 49 Вставить ник Quote
agent2011 Posted February 24, 2019 Author Posted February 24, 2019 13 минут назад, vurd сказал: Значит там по другому... show gvrp может В общем гляньте какой pvid стоит нп 4-м порту, должен быть 49 Мысль Вашу уловил. пробуем вручную прописывать? Command: show gvrp Global GVRP : Disabled Port PVID GVRP Ingress Checking Acceptable Frame Type ------- ---- -------- ---------------- --------------------------- 1 1 Disabled Enabled All Frames 2 1 Disabled Enabled All Frames 3 1 Disabled Enabled All Frames 4 1 Disabled Enabled All Frames 5 1 Disabled Enabled All Frames 6 1 Disabled Enabled All Frames 7 1 Disabled Enabled All Frames 8 1 Disabled Enabled All Frames 9 1 Disabled Enabled All Frames 10 1 Disabled Enabled All Frames 11 1 Disabled Enabled All Frames 12 1 Disabled Enabled All Frames 13 1 Disabled Enabled All Frames 14 1 Disabled Enabled All Frames 15 1 Disabled Enabled All Frames 16 1 Disabled Enabled All Frames 17 1 Disabled Enabled All Frames 18 1 Disabled Enabled All Frames 19 1 Disabled Enabled All Frames 20 1 Disabled Enabled All Frames 21 1 Disabled Enabled All Frames 22 1 Disabled Enabled All Frames 23 1 Disabled Enabled All Frames 24 1 Disabled Enabled All Frames 25 1 Disabled Enabled All Frames 26 1 Disabled Enabled All Frames 27 1 Disabled Enabled All Frames Total Entries : 27 Вставить ник Quote
vurd Posted February 24, 2019 Posted February 24, 2019 Ну вот здесь ошибка, ставьте 49 на 4 порту и всё заработает. Вставить ник Quote
AlKov Posted February 24, 2019 Posted February 24, 2019 12 минут назад, agent2011 сказал: Мысль Вашу уловил. пробуем вручную прописывать? Не обязательно. Можно enable pvid auto_assign И на всех НЕтегированных портах будет pvid, соответствующий заданному vlan. Вставить ник Quote
vurd Posted February 24, 2019 Posted February 24, 2019 27 минут назад, AlKov сказал: Не обязательно. Можно enable pvid auto_assign И на всех НЕтегированных портах будет pvid, соответствующий заданному vlan. По идее оно в дефолте включено. Вставить ник Quote

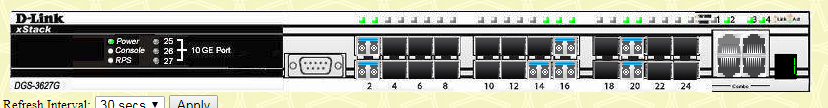

agent2011 Posted February 24, 2019 Author Posted February 24, 2019 прошу прощения у всех :-) всё работает :-) ориентировался по картинке-статусе портов в веб панели коммутатора и по настоящей морде:-) как-то там непонятно все :-) 4 медных порта стоят под цифрами 1-2-3-4, а на самом деле они 21-22-23-24 :-) Вставить ник Quote
Chrst Posted February 25, 2019 Posted February 25, 2019 10 часов назад, agent2011 сказал: прошу прощения у всех :-) всё работает :-) ориентировался по картинке-статусе портов в веб панели коммутатора и по настоящей морде:-) как-то там непонятно все :-) 4 медных порта стоят под цифрами 1-2-3-4, а на самом деле они 21-22-23-24 :-) Гадания по фотографии... Внук Ванги настраивает сетевое оборудование. Вставить ник Quote
Butch3r Posted February 25, 2019 Posted February 25, 2019 11 часов назад, agent2011 сказал: прошу прощения у всех :-) всё работает :-) ориентировался по картинке-статусе портов в веб панели коммутатора и по настоящей морде:-) как-то там непонятно все :-) 4 медных порта стоят под цифрами 1-2-3-4, а на самом деле они 21-22-23-24 :-) а да, есть у них такая дичь Вставить ник Quote
agent2011 Posted February 25, 2019 Author Posted February 25, 2019 4 часа назад, Chrst сказал: Гадания по фотографии... Внук Ванги настраивает сетевое оборудование. На морде в живую тоже самое :-) Вставить ник Quote
s.lobanov Posted February 25, 2019 Posted February 25, 2019 7 часов назад, Chrst сказал: Внук Ванги настраивает сетевое оборудование. хм... а вы всё оборудование настраиваете, притаскивая его на рабочее место? я вот никогда вживую не видел бо'льшую часть оборудования, которое настраивал. это как бы нормально, если вы работаете не в мхср-телекоме в роли директора-админа-бухгалтера-кассира-монтажника Вставить ник Quote
Chrst Posted February 25, 2019 Posted February 25, 2019 28 минут назад, s.lobanov сказал: хм... а вы всё оборудование настраиваете, притаскивая его на рабочее место? я вот никогда вживую не видел бо'льшую часть оборудования, которое настраивал. это как бы нормально, если вы работаете не в мхср-телекоме в роли директора-админа-бухгалтера-кассира-монтажника а я вот в принципе не настраиваю оборудование через web, если есть консоль, именно поэтому мне до-фонаря, что там нарисовано на картинке-статусе и что забыли нарисовать и каким цветом. Вставить ник Quote
Butch3r Posted February 26, 2019 Posted February 26, 2019 Да это реально глупость со стороны длинка - у нас 3612G порты, так вот там SFP порты подписаны как 1-12 и рядом медные подписаны как 1-4. Вот только на самом деле это порты 9-12 (combo) И у нас была похожая проблема, только инженер при монтаже ничего понять не мог. И не понятно какая разница как вы его настраиваете - вы видите морду свича - на ней медный порт подписан как "1". И какой же вы порт в консоли будете настраивать? Вставить ник Quote
agent2011 Posted February 26, 2019 Author Posted February 26, 2019 2 часа назад, Butch3r сказал: Да это реально глупость со стороны длинка - у нас 3612G порты, так вот там SFP порты подписаны как 1-12 и рядом медные подписаны как 1-4. Вот только на самом деле это порты 9-12 (combo) И у нас была похожая проблема, только инженер при монтаже ничего понять не мог. И не понятно какая разница как вы его настраиваете - вы видите морду свича - на ней медный порт подписан как "1". И какой же вы порт в консоли будете настраивать? Да,ситуация аналогичная. Мы когда уже мышкой тыкнули в этот самый 4 медный порт на картинке в веб морде, тогда и увидели что, это 24 порт :-) Вставить ник Quote
vurd Posted February 26, 2019 Posted February 26, 2019 Гы, советую в этом плане eltex lte-2x, вот там вы вообще не разберетесь без поллитры.. Вставить ник Quote
s.lobanov Posted February 26, 2019 Posted February 26, 2019 @vurd на eltex lte-2x портов по пальцам пересчитать, это всё ерунда. вот какой-нибудь juniper mx с разнообразным набором плат - вот это полный треш в плане поиска портов :) Вставить ник Quote

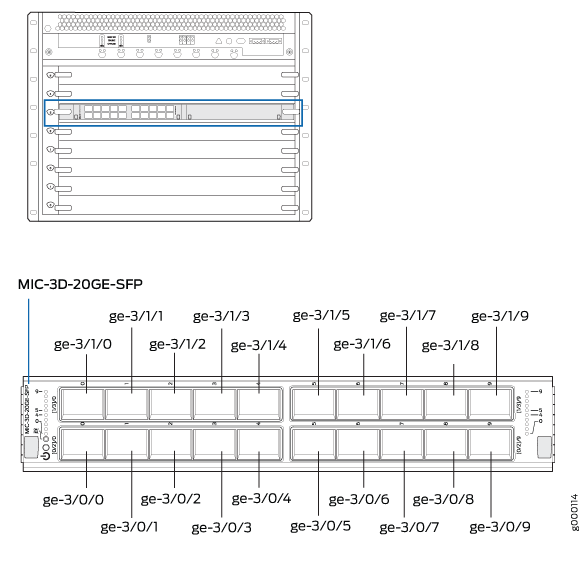

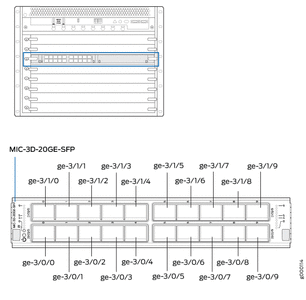

vurd Posted February 26, 2019 Posted February 26, 2019 34 минуты назад, s.lobanov сказал: @vurd на eltex lte-2x портов по пальцам пересчитать, это всё ерунда. вот какой-нибудь juniper mx с разнообразным набором плат - вот это полный треш в плане поиска портов :) Да ладно, на ждунипере всё просто. Открываешь распечатанную КАРТУ и поехали, второй снизу, третий справа... Вставить ник Quote
