Bachaa Опубликовано 24 января, 2019 Коллеги, кто-то обладает таким скиллом? На рефлектограмме есть отличия у пигтейлов с разной полировкой? Уточняю - на удаленном хвосте кабеля. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
frol13 Опубликовано 24 января, 2019 Такой скилл описан в Листвин «Рефлектометрия оптических волокон», рис. 3.31. Основан на разном отражении разъемов с прямой и косой полировкой. Замеряется по разнице уровней или непосредственно в режиме потерь отражения. На Exfo 3 -х курсорным методом. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Bachaa Опубликовано 24 января, 2019 @frol13 Спасибо. Надо будет изучить. Листвин..pdf Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...

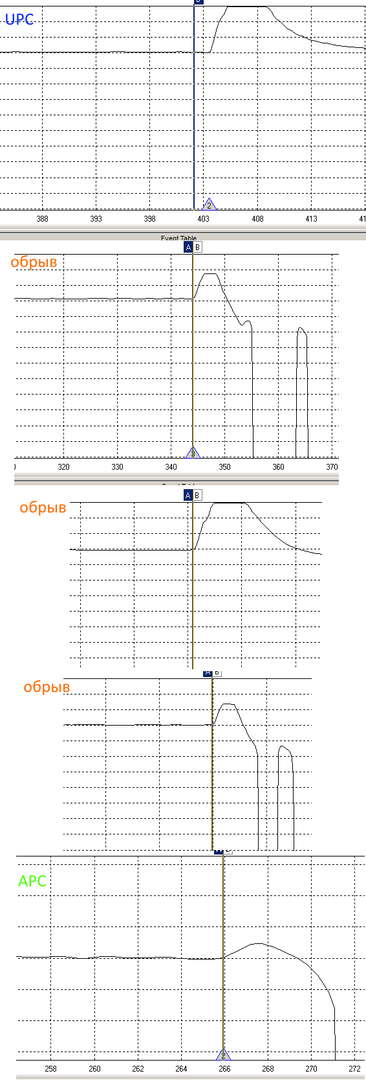

Vasmer Опубликовано 24 января, 2019 грубо говоря выглядит примерно так просто обломаное волокно выглядитиногда почти как UPC только иногда не доходя до верха графика Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
frol13 Опубликовано 24 января, 2019 Грубо говоря, подводите курсоры к подножию и вершине импульса отражения, измеряете. У APC должно быть не менее -60 дБ, у PC- 40..50. Третий вспомогательный курсор помогает чётче определить уровень подножия. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Hoper Опубликовано 24 января, 2019 Мой оппонент лжёт и ему нельзя доверять!(шутка) UPC.pdf APC.pdf Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Bachaa Опубликовано 24 января, 2019 Точно, точно... именно так сегодня и было. Никогда не доводилось смотреть на APC коннектор "изнутри". У электриков везде UPC, а у себя в основном на кроссе торчу, смотрю что там на линии происходит. А тут сегодня решил понаблюдать как сварка варит, пока парни абонента включали. А он напрямки в узел заварен оказался. Рррраааз! и точно такая картинка вконце линии. Спрашиваю а что там на конце приварено? И тут меня и запутали - говорят патчкорд СИНИЙ. Я говорю не очень похоже на UPC полировку... Но вечером заметил, что модем взяли к абоненту Eltex, который на APC коннекторах. Собственно вот по-этому и поинтересовался. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
dimonSCS Опубликовано 24 января, 2019 Как-то уж очень сильно первая картинка на UPC не похожа: RL на уровне 18 дБ больше похож на многократно оплеванный на этом форуме ММ. Сие говорит о том, что на форму всплеска дальнего конца с его амплитудой, да и амплитуду шумовой дорожки за ним до кучи влияет масса случайно-дополнительных факторов. Так что все сводится к сказанному с загадочным видом: "Скорее всего UPC (APC, затерный SPC и т.д. в зависимости от эрудиции рефлектометриста. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Hoper Опубликовано 24 января, 2019 @dimonSCS лучше не надо:)) @Bachaa с обломом не перепутай Облом.pdf Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
dimonSCS Опубликовано 24 января, 2019 3 минуты назад, Hoper сказал: Облом.pdf И я о том же. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...

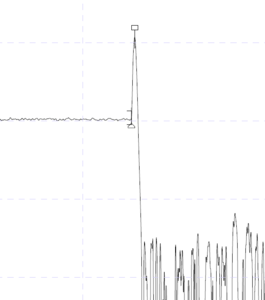

Hoper Опубликовано 24 января, 2019 Собрано специально на столике для @Bachaa 1 час назад. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Bachaa Опубликовано 24 января, 2019 Такого красивого облома я не встречал. Мне пока обломы попадались с явно выраженной ступенькой. А вот эта больше на торец трещины походит.. нет? 11 минут назад, Hoper сказал: Собрано специально на столике для @Bachaa 1 час назад. Респект! Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Hoper Опубликовано 24 января, 2019 @Bachaa тест на катушке с приваренными пигами upc/apc и обрывом. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
dIMbI4 Опубликовано 25 января, 2019 странно, в большинстве случаев apc выглядит как просто конец трассы без отражения, upc с диким отражнием, а обрыв как повезет. +- разница в грязных пигтейлах Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...

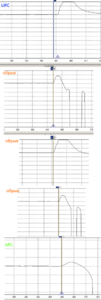

Vasmer Опубликовано 25 января, 2019 Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Hoper Опубликовано 25 января, 2019 Делимся Sor? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
vilemaster1980 Опубликовано 25 января, 2019 2 часа назад, dIMbI4 сказал: странно, в большинстве случаев apc выглядит как просто конец трассы без отражения, upc с диким отражнием, а обрыв как повезет. +- разница в грязных пигтейлах в свое время учил сварщиков в схемы смотреть.колол скалывателем все пустые волокна во всех муфтах -вот они бегали взад вперед)) Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Hoper Опубликовано 25 января, 2019 @vilemaster1980 Угарно веселились. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Vasmer Опубликовано 25 января, 2019 прикольнее заворачивать волокна например для двустороннего измерения и потом не рвать ))) снимают рефку а там длинна в 2 раза длиннее трассы 55 минут назад, Hoper сказал: Делимся Sor? а оно надо ? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Hoper Опубликовано 25 января, 2019 (изменено) желательно ,надо всё таки посмотреть как рисуют другие рефы. sor.rar Изменено 25 января, 2019 пользователем Hoper Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Vasmer Опубликовано 25 января, 2019 19 минут назад, Hoper сказал: желательно ,надо всё таки посмотреть как рисуют другие рефы. я не помню откуда выбирал для скринов вот приближенные к ним ref.zip Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
l2vpn Опубликовано 30 января, 2019 В 25.01.2019 в 23:55, vilemaster1980 сказал: в свое время учил сварщиков в схемы смотреть.колол скалывателем все пустые волокна во всех муфтах -вот они бегали взад вперед)) До сих пор по ЦАО бегают ищут оконечки в муфтах :) Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
