Какую витую пару взять?

Здравствуйте.

Есть объект - склад (стены из сэндвич-панелей). На объекте стоят IP-камеры с питанием по PoE (от металла стен электрически изолированы). И есть у меня подозрение, что то ли там часть кабелей шлак полный, то ли там сильные помехи по питанию приходят, суть в том, что картинка на некоторых камерах имеет больше шума чем там должно быть. Поэтому есть мысль переложить кабель в проблемных местах. После некоторых размышлений пришёл к выводу, что варианты такие:

1. Поменять кабель на аналогичный нормальный (FTP cat.5e) и заземлить на свиче.

2. Поменять кабель на UTP cat.6
3. Поменять кабель на FTP cat.6 и заземлить на свиче.

Я больше тяготею к cat.6 просто потому что сечение там побольше, что как бы хорошо для PoE. А вот на счёт FTP есть некие сомнения, потому что вроде бы и линии проходят параллельно с силовой проводкой и иметь экран хочется, но с другой стороны памятуя сколько от этих экранов проблем бывает...

Отсюда логичный вопрос: как лучше? Ну или может кто то с чем то аналогичным сталкивался? Если да, то как боролись?



Share this post


Link to post
Share on other sites

@Totoshka

Кидай скриншоты камер. Про качество картинки не верю. В описанной ситуации виноваты лишь плохие матрицы, некачественные камеры, кривые настройки и плохое освещение. Ну никак не помехи.

Силовые помехи на IP-камеры действуют как потери пакетов, возможно подвисания и т.д. Но это не аналог, чтобы влиять на качество картинки.

Share this post


Link to post
Share on other sites

Может камеры так показывают? Какой они породы?

А вообще конечно для длинных линий надо витую пару с толстыми проводами, cat.6 тоже можно, хотя хорошая медная cat5e вполне достаточно.

Вообще может там вообще скруток понаделали?



Хотя как сказано выше, IP или работает или не работает, или то работает то не работает, помех не должно быть.

Share this post


Link to post
Share on other sites

Для PoE можно взять кабель с редким (нечастым) шагом скрутки U/FTP (с экраном каждой пары, но без общего экрана).

Share this post


Link to post
Share on other sites
1 час назад, Atlant сказал:

Для PoE можно взять кабель с редким (нечастым) шагом скрутки U/FTP (с экраном каждой пары, но без общего экрана).

А можно и любой другой, как с экраном так и без.

Share this post


Link to post
Share on other sites
6 часов назад, Totoshka сказал:

На объекте стоят IP-камеры




6 часов назад, Totoshka сказал:

картинка на некоторых камерах имеет больше шума чем там должно быть

С кабелями не связано вообще никак. Если IP.


Share this post


Link to post
Share on other sites
20 часов назад, KonBez сказал:

Кидай скриншоты камер. Про качество картинки не верю. В описанной ситуации виноваты лишь плохие матрицы, некачественные камеры, кривые настройки и плохое освещение. Ну никак не помехи.

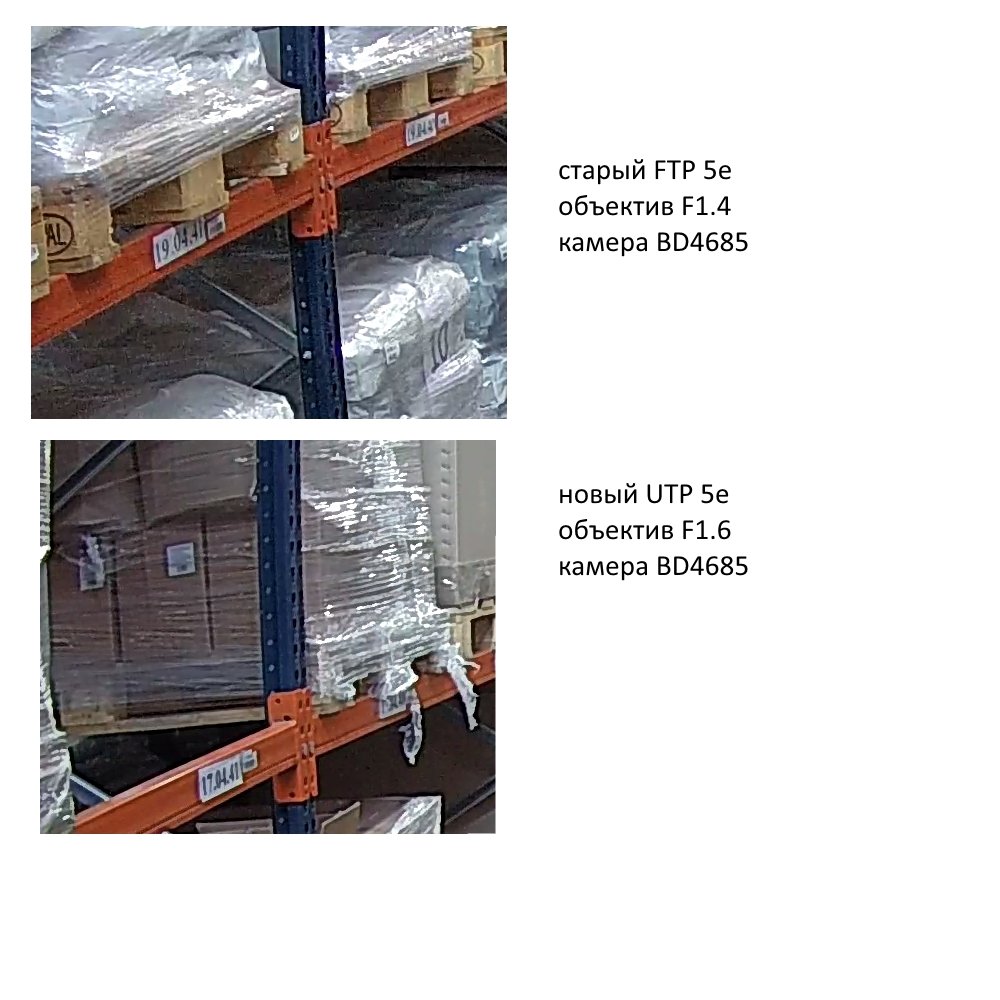

Там две одинаковых камеры с одинаковым набором настроек. Стоят где-то в 5 метрах друг от друга. При том больше шумит та, которая чуть лучше освещается и с более светосильным объективом.

20 часов назад, KonBez сказал:

Силовые помехи на IP-камеры действуют как потери пакетов, возможно подвисания и т.д.

Такая ерунда тоже есть на некоторых камерах (не тех что на картинке). Поэтому и грешу на кабеля.

20 часов назад, KonBez сказал:

Но это не аналог, чтобы влиять на качество картинки.

Думаю что кабель влияет на качество питания, которое в свою очередь рождает помехи при АЦП. Я знаю, что в  USB-микрофонах помехи сигнала из-за проблем питания встречаются довольно часто, хотя там тоже не аналоговый сигнал по USB-кабелю бегает.

20 часов назад, Shurhenchik сказал:

Может камеры так показывают? Какой они породы?

https://www.beward.ru/katalog/ip-kamery/ip-kamery-serii-bd/ip-kamera-bd4685/

20 часов назад, Shurhenchik сказал:

Вообще может там вообще скруток понаделали?

Вполне может быть. Ну или какой то брак в самой проблемной камеры. Попробую после праздников это всё проверить.


Edited by Totoshka

Share this post


Link to post
Share on other sites

А чего проверять, сразу бы написал что Бевард, никто бы и голову не ломал.

Нормально они показывают, лучше не умеют.

Share this post


Link to post
Share on other sites

@Totoshka Эм. Неплохо было бы узнать марки объективов. 1.6 может быть тупо лучше 1.4 или чище.

Первая мысль что пришла в голову - это что лампы у вас разных местах разные. Положено скажем 100 Вт каждая, а кто-то купил 80 Вт и сэкономил. Вот и освещённость уже хуже.

Вторая мысль - чтобы были помехи по питанию надо либо витую пару проводить вокруг работающих двигателей, либо POE источник запитывать рядом с двигателем и без стабилизированного питания. Короче немного бредово, но теоретически имеет место быть.

Третья мысль - надо поиграться с шумоподавлением и WDR на камере чтобы скомпенсировать так сказать.

Share this post


Link to post
Share on other sites

А поменяйте камеры местами - все ясно будет - кабель это или камера.....


Share this post


Link to post
Share on other sites
