npokypop Posted January 25, 2018 На данный момент на высоту тянем только ПВС 3х0.75 в черной гофре и ставим там ALUBOX с Hex POE внутри. От его 2-3 сектора 912UAG-2HPnD. Внизу в помещении UPS, БП, Учет электр., Автоматы. Интересно что и как делают коллеги ? Часто мало 4 порта PoE на высоте, а лепить туда еще один Hex Poe не особо. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sokrat Posted January 25, 2018 2 часа назад, npokypop сказал: На данный момент на высоту тянем только ПВС 3х0.75 в черной гофре и ставим там ALUBOX с Hex POE внутри. От его 2-3 сектора 912UAG-2HPnD. Внизу в помещении UPS, БП, Учет электр., Автоматы. Интересно что и как делают коллеги ? Часто мало 4 порта PoE на высоте, а лепить туда еще один Hex Poe не особо. Я уже писал как на своих вышках запитываю, оптические пачкорды по кол-ву антенн+ 1 запас и 2 витухи, по одной идет питалова с низу,вторая для служебного пользования на случай"атомной войны"На верху ставим только разветкоробку, не мромокашку, витуху скручиваешь по 4 провода и к ней штекера для запитки точек, а в низу стоит блок питания на 24в ампераж выбираешь от кол-ва точек, мы ставим разные от 8-10-12-16 ампер, тут же коммутаторы от тика в зависимости от кол-ва SFP портов. Так живем уже давно. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
npokypop Posted January 25, 2018 Как мне не нравиться на верх тянуть витуху, до 60 метров у нас от ТКШ получается Антенны. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sokrat Posted January 25, 2018 4 минуты назад, npokypop сказал: Как мне не нравиться на верх тянуть витуху, до 60 метров у нас от ТКШ получается Антенны. Можешь не тянуть витуху, мы из своего опыта, выходят из строя SFP порты по не понятным причинам втыкиваешь на тот случай витуху, или времено поставить другое устройство у которого нет оптики, вот как-то так. Все должно управляться с низу и нехрен корячится на верх. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
npokypop Posted January 25, 2018 хм, ну спасибо за свой опыт Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sokrat Posted January 25, 2018 2 минуты назад, npokypop сказал: хм, ну спасибо за свой опыт пусть не 100, но писят грамм ща накачу.....:) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
yKpon Posted January 26, 2018 мы внизу на ЭПУ ставим MikroTik RBGPOE-CON-HP, у него полная гальваническая развязка, нет общей массы, тем самым не будет КЗ от -48 вольт у антенн с металлическим крепежом наверх тянем фтп, там вешаем монтажную коробку, в ней свитч аля dgs-1100-05 через стабилизатор на lm2596 с али, и хвосты к антеннам, через инжектор тем кому надо 1г и без инжектора тем кому 100м синюю и коричневую на скрутки в 24 вольта, и всё ок 4 тика и свитч этот блок без проблем тянет Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sokrat Posted January 27, 2018 18 часов назад, yKpon сказал: мы внизу на ЭПУ ставим MikroTik RBGPOE-CON-HP, у него полная гальваническая развязка, нет общей массы, тем самым не будет КЗ от -48 вольт у антенн с металлическим крепежом наверх тянем фтп, там вешаем монтажную коробку, в ней свитч аля dgs-1100-05 через стабилизатор на lm2596 с али, и хвосты к антеннам, через инжектор тем кому надо 1г и без инжектора тем кому 100м синюю и коричневую на скрутки в 24 вольта, и всё ок 4 тика и свитч этот блок без проблем тянет Мда, тяжелый случай, не пробовал это все частоколом огородить. Зачем тянуть 48, чтобы перевести в 24 и нагородить, тем более на мачте, хренову тучу прибамбасов. На мачте только антенны, блок питалова на 24 внизу +коммутатор и уСЁ Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted January 27, 2018 В 25.01.2018 в 17:54, npokypop сказал: ПВС 3х0.75 Не тонковат ли кабель? Мы тянем бронированный на 4 квадрата как минимум, и то по нему 220 подаем. Вверху ставим ящик с подогревом, в него оптику с микротиком и блоки питания. Так же есть всегда свободные оптические жилы для подключения оборудования напрямую. Но учитывая схему сети, когда вышки транзитные, а внизу только отвод для ПОНа, то в ящиках устанавливается CCR1016 с оптическими портами, вниз только волокна на подключения абонентов идут. Такая схема удобнее тем, что оборудование защищено от кражи и вандалов. Т.к. одно дело на вышку лезть, а другое дело внизу что-то раскурочить. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
yKpon Posted January 27, 2018 5 часов назад, sokrat сказал: Мда, тяжелый случай, не пробовал это все частоколом огородить. Зачем тянуть 48, чтобы перевести в 24 и нагородить, тем более на мачте, хренову тучу прибамбасов. На мачте только антенны, блок питалова на 24 внизу +коммутатор и уСЁ так вы про мачту? я думаю про АМС ОПСОСов =)) на своих мачтах мы все хвосты вниз, внизу ставим свитч, запитываем его через lm2596, и фтп нятем куда нить в коровник/пилораму, там упс 24 вольтовый Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Никола Тесла Posted January 29, 2018 В 27.01.2018 в 19:52, Saab95 сказал: Мы тянем бронированный на 4 квадрата как минимум, и то по нему 220 подаем как бы плохо 220 тянуть наверх... да и токи посчитайте - 4 квадрата на 220 - у Вас там киловатты что ли?? По теме - есть кабель комбинированный - один модуль с волокнами +4*0.9 медь. наверху муфта, в муфте колодка питания, на волокна - разъемы клеить сразу, чтобы не морочиться со сваркой. От муфты до железа - патч+ПВС в гофре. ИБП на 24 В и оптический свич внизу. живут такие конструкции не первый год. ДПмр-2,7-6z-5/4 (4*0,9) - Вот такой кабель с 4 волокнами и 4 медными жилами. Минус решения в том, что кабель с гидрофобом - надо запасы оставлять ввверху и внизу и сворачивать довольно плотно, чтобы не вытекал. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted January 31, 2018 В 29.01.2018 в 18:25, Никола Тесла сказал: как бы плохо 220 тянуть наверх... да и токи посчитайте - 4 квадрата на 220 - у Вас там киловатты что ли?? Освещение вышек все равно от 220 работает, так что высокое напряжение там уже имеется. А высокая мощность нужна для обогрева оборудования и подключения мощных потребителей. В 29.01.2018 в 18:25, Никола Тесла сказал: один модуль с волокнами +4*0.9 медь. 0.9 это мало, даже если 220 подавать на 100 метров, уже наблюдается просадка напряжения, для 24 вольт вообще не хватит, если там подключено несколько устройств. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Ferdin Posted January 31, 2018 52 минуты назад, Saab95 сказал: Освещение вышек все равно от 220 работает заградительные огни сотовой связи всё чаше применяют Светодиодные лампы 48VDC на верх уже поступает питание 48 в. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Saab95 Posted February 1, 2018 Это может на частных маленьких вышках. На больших и у РТПЦ везде 220. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Никола Тесла Posted February 2, 2018 20 часов назад, Saab95 сказал: Это может на частных маленьких вышках. На больших и у РТПЦ везде 220. За 6 лет работы в МТС - ни разу не видел 220 наверху. только -48. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
npokypop Posted February 2, 2018 1 час назад, Никола Тесла сказал: За 6 лет работы в МТС - ни разу не видел 220 наверху. только -48. Куда там Вам ровняться с Богом БШПД, Сааб больше Вас АМС повидал))) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Constantin Posted February 2, 2018 2 часа назад, Никола Тесла сказал: За 6 лет работы в МТС - ни разу не видел 220 наверху. только -48. за >10 лет в телекоме тоже полазил по вышкам, тоже 220 не наблюдал 220 есть почти всегда если это водонапорка например Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
STALSKYU Posted March 2, 2018 В 27.01.2018 в 18:52, Saab95 сказал: Не тонковат ли кабель? Мы тянем бронированный на 4 квадрата как минимум, и то по нему 220 подаем. Вверху ставим ящик с подогревом, в него оптику с микротиком и блоки питания. Так же есть всегда свободные оптические жилы для подключения оборудования напрямую. Но учитывая схему сети, когда вышки транзитные, а внизу только отвод для ПОНа, то в ящиках устанавливается CCR1016 с оптическими портами, вниз только волокна на подключения абонентов идут. Такая схема удобнее тем, что оборудование защищено от кражи и вандалов. Т.к. одно дело на вышку лезть, а другое дело внизу что-то раскурочить. Можете опытом поделиться? Пару фото для примера, как смонтирован верх и низ.... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
sokrat Posted March 2, 2018 10 часов назад, STALSKYU сказал: Можете опытом поделиться? Пару фото для примера, как смонтирован верх и низ.... ХРЕН от него что добьешься, это не его конЁк, он может только кирпичи таскать и то только лежа. Сюда шагни, я там свою карикатуру выложил, может что и пригодится. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
STALSKYU Posted March 5, 2018 В 02.03.2018 в 21:32, sokrat сказал: Сюда шагни, я там свою карикатуру выложил, может что и пригодится. Спасибо, видел, но такой вариант не подходит(( Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Ferdin Posted March 5, 2018 Для вас идеальный вариант Mikrotik CRS112-8P-4S-IN Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
npokypop Posted March 6, 2018 12 часов назад, Ferdin сказал: Для вас идеальный вариант Mikrotik CRS112-8P-4S-IN Решение очень хорошее, но не влезет в ALUBOX который ставим на башне. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

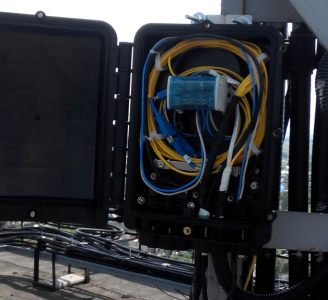

Никола Тесла Posted March 7, 2018 Оптика претерминирована заранее, Силовой кабель в этом варианте отдельный. Сейчас используем комбинированный кабель - в монтаже проще, но не критично, разводка - патч+электрический кабель в гофре. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

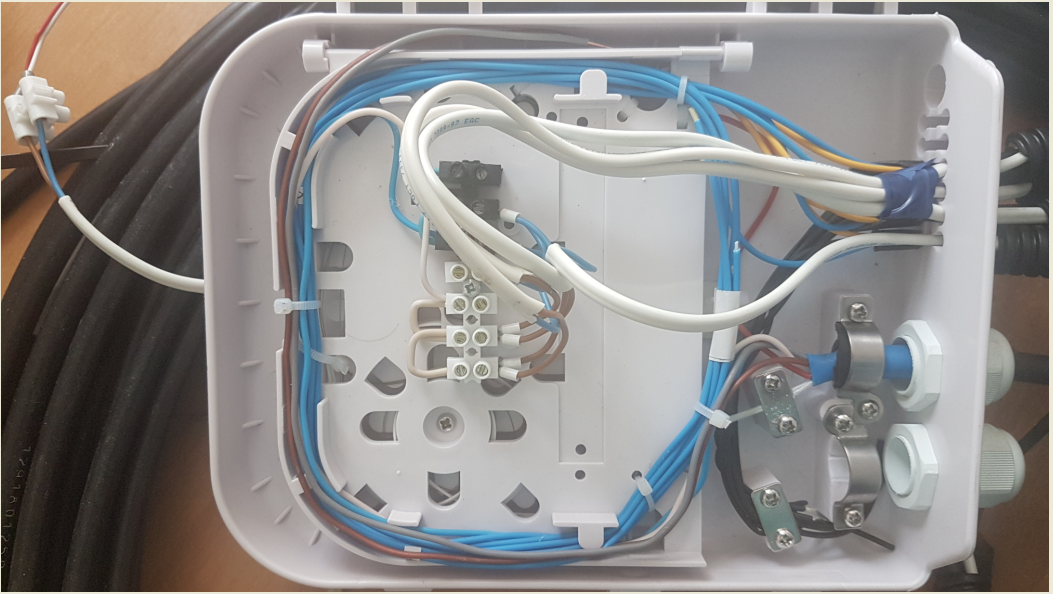

Никола Тесла Posted March 7, 2018 Вот на столе тестовая сборка - кабель с патчами сварен (на фото видно - красный модуль уходит в кассету), на переднем плане - электрика. клемник естественно будет заменен на шинный. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
L-ZiX Posted March 18, 2018 220 на мачту, а там уже отдельный щит в гермобоксе, внутри розетки и пое бп отдельно на каждый девайс. Изь***сь ловить глюки при общем бп. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
