Как подать питание по одной UTP(4 пары) на два устройства и при этом чтобы сохранить гигабит?

Добрый день всем.

Как подать питание по одной UTP(4 пары) на два устройства и при этом чтобы сохранить гигабит?

В случае 100 мегабит было просто, по двум не использованным парам подавалось 24 вольт, подключался маленький коммутатор на чердаке 5в с понижающим с 24в на 5в. В коммутатор подключались passive poe на 100 мегабит, а далее уже в оборудование.
В случае 1000 мегабит какие есть варианты(на примере двух litebeam 5ac-23)?

Share this post


Link to post
Share on other sites
5 минут назад, vadya сказал:

Добрый день всем.

Как подать питание по одной UTP(4 пары) на два устройства и при этом чтобы сохранить гигабит?

В случае 100 мегабит было просто, по двум не использованным парам подавалось 24 вольт, подключался маленький коммутатор на чердаке 5в с понижающим с 24в на 5в. В коммутатор подключались passive poe на 100 мегабит, а далее уже в оборудование.
В случае 1000 мегабит какие есть варианты(на примере двух litebeam 5ac-23)?

А какие устройства запитать то надо? 260GSP как вариант можно использовать..

Edited by 777BLOODER777

Share this post


Link to post
Share on other sites

на пример два litebeam 5ac-23

Share this post


Link to post
Share on other sites
Цитата

Коммутатор RB260GSP может раздавать PoE-питание на 2-5 портах (до 1 А на порт, суммарно до 2.2 А на все порты). Этот функционал доступен как в случае питания самого устройства RB260GSP через блок питания (джек), так и в случае его питания по технологии PoE посредством порта Ether1 (но это не рекомендуется в ситуациях с раздачей большой мощности устройством RB260GSP).

Как я понимаю из описания 2.2А - это максимальный ток от родного БП который подключается в джеком в разъем питания, так как сам RB260GSP еще кушает 0.25А(6Вт).

В случае не большой мощности на примере двух litebeam 5ac-23 по 0.3A(7.2Вт) каждой + 260GSP 0.25А(6Вт) = 0.85А(20.5ВТ)+ потери на кабеле. Тут подойдет БП POE-24-24W-G

В случае больше 1 ампера что есть на рынке гигабитное?

Share this post


Link to post
Share on other sites

vadya кто тебе мешает два БП запараллелить? а если кабели длинные будут от RB260GSP то вообще до 100м не парься.

Share this post


Link to post
Share on other sites

Power BOX у того же Микротика есть железка.

Share this post


Link to post
Share on other sites
2 часа назад, 777BLOODER777 сказал:

кто тебе мешает два БП запараллелить?

Нельзя так делать.



vadya, правильно вам сказали. У меня RB260GSP питает два LBE 5AC-23 и ещё один микротик. Аптайм два года. Держит гигабит и сам он получает питание по РоЕ. Длина кабеля до RB260 - 82 метра.

Share this post


Link to post
Share on other sites

То что там мощность на потребление устройств - она не всегда такая, как заявлено. А только при работе на передачу с максимальной мощностью, на практике устройства потребляют 150-200ма, максимум 250.

Share this post


Link to post
Share on other sites

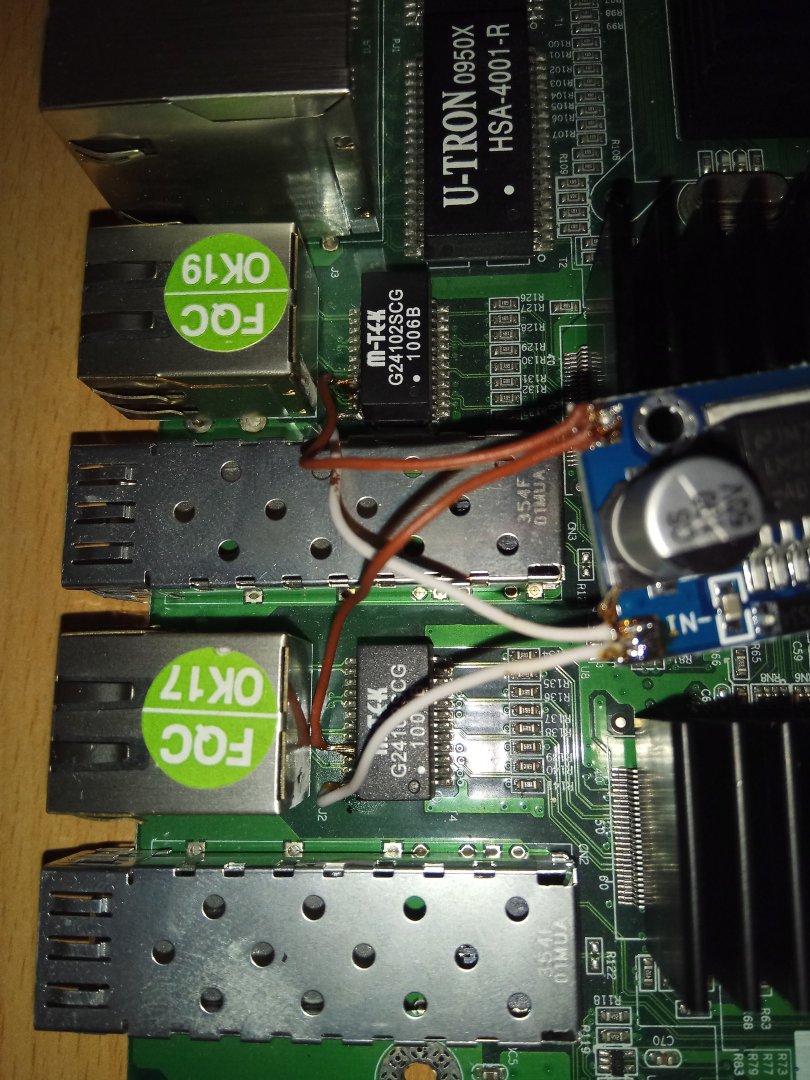

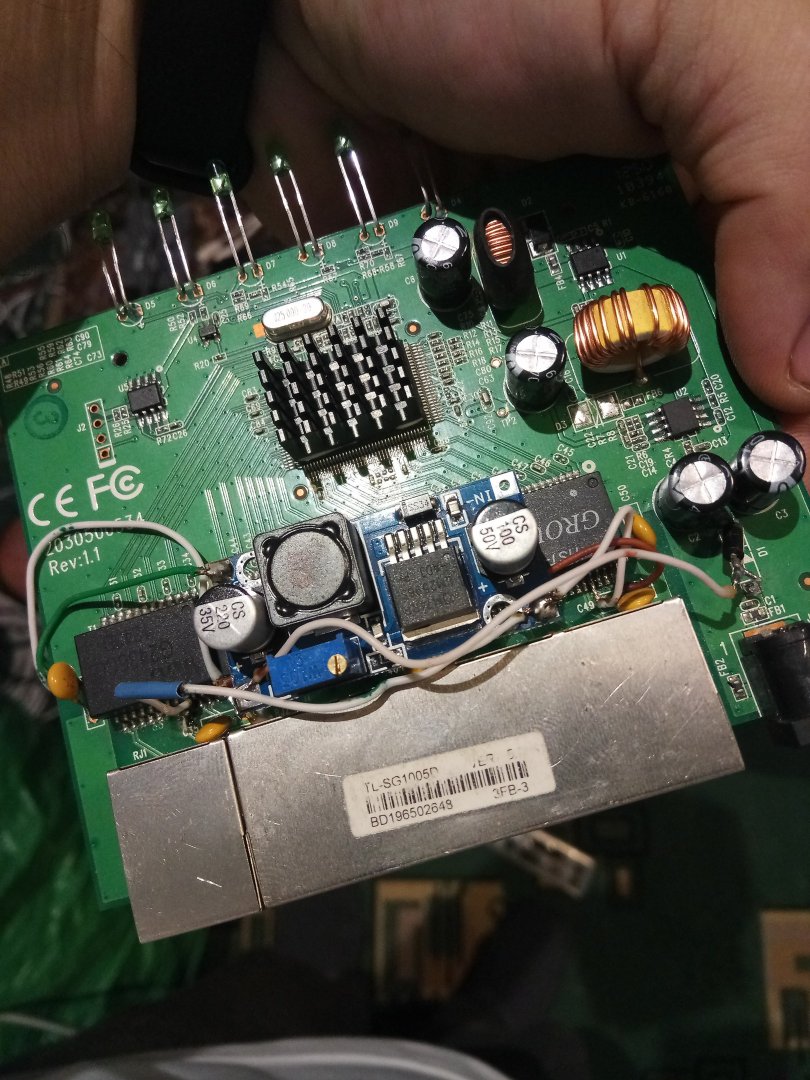

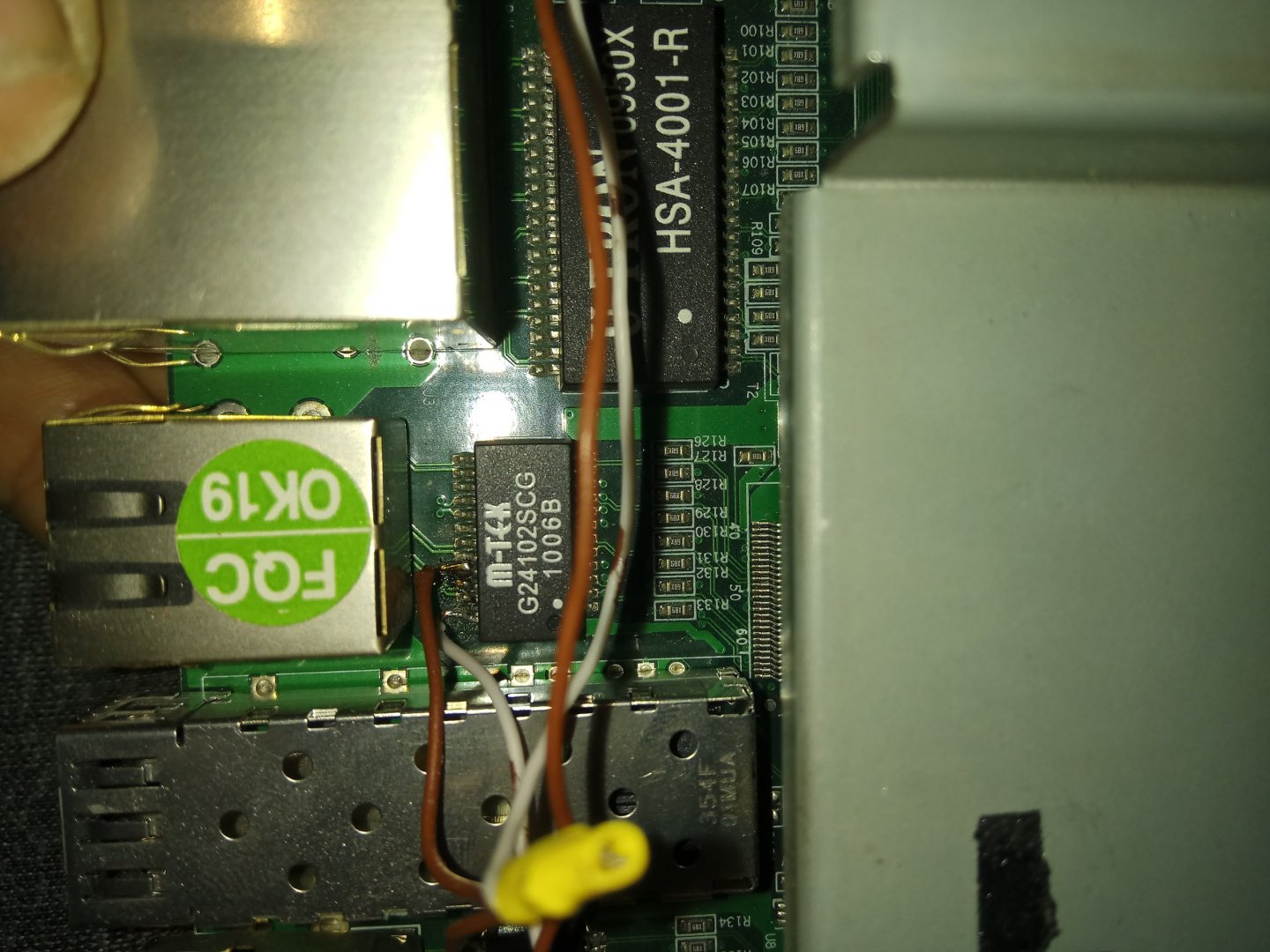

мне еще не разу не попадались гигабит хабы без трансов пое...  но с током до 1.... 1.25а пришлось поднимать напряжение это если надо запитать что то мощное, тогда 48v и стабы с али hv https://ru.aliexpress.com/item/10-pcs-LM2596HVS-LM2596HV-DC-DC-Adjustable-Step-Down-Buck-Converter-Power-Module-4-5-50V/32257720802.html

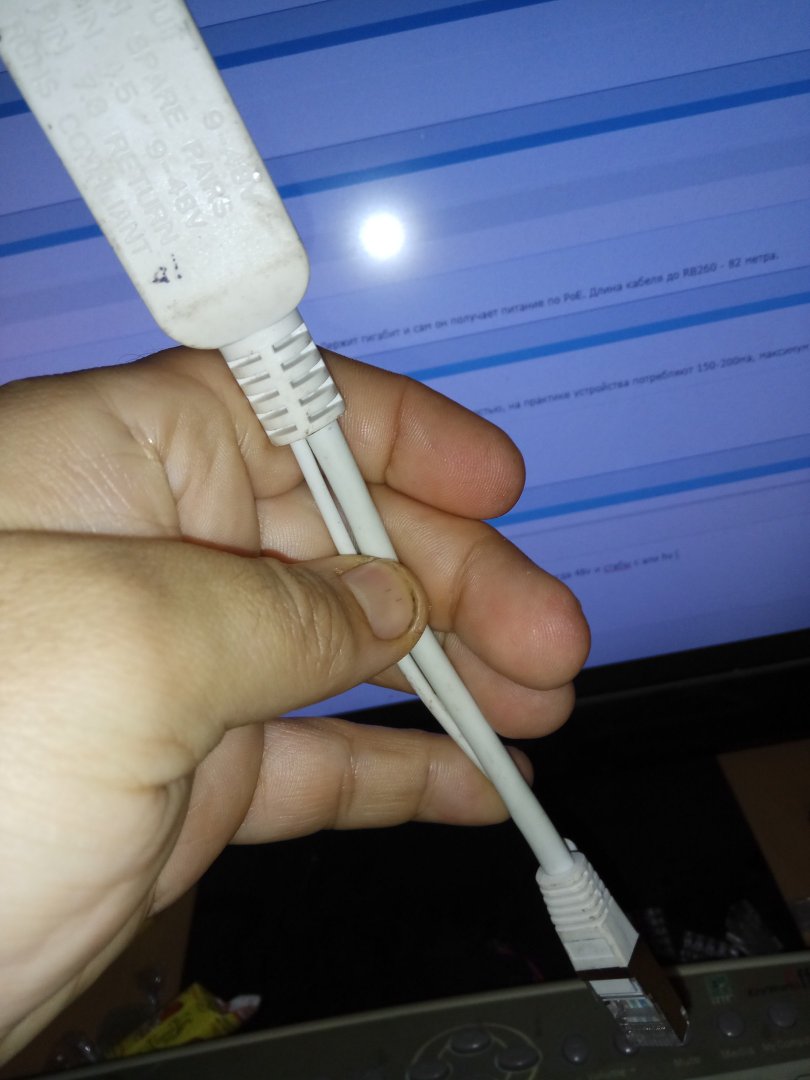

а если по минимум колхоз то вот у микротика есть гигабит инжекторы на 2а, можно их два, в один подал питание с другой снял..







Добавлю, что успешно питаю через такой колхоз на 340 метров одну базу LiteBeam 5AC 16 120 + 8 порт гигабитт свич, на две LiteBeam 5AC 16 120 не хватает уже, а надо еще и AF-5X запитать, по пути питается еще два 5 портовых гигабит и один рубитеч на 10 портов (жрет много) сейчас 36 вольт, буду переделывать на 48, итого запитано два питя портовых свича, один 10 портовый рубитеч один 8 портовый делинк и одна база 5AC 16 120, но питание идет фантом  по всем парам, как у фибера...

Edited by Olejon

Share this post


Link to post
Share on other sites
9 часов назад, Olejon сказал:

если по минимум колхоз то вот у микротика есть гигабит инжекторы на 2а, можно их два, в один подал питание с другой снял..

Благодарю, даже не думал что оно будет так работать. Искал сплитер и инжектор гигабитный, но либо находил 1А либо больше 1A, а их уже распродали на ebay.

Что удобно в вашем решении, я так могу подключить ИБП БИРП 24В что очень удобно.

Share this post


Link to post
Share on other sites

А ни чо. Поискать не судьба?





Если характеристики блоков будут одинаковыми, то ещё прокатит такое подключение. Если нет, будут потери, вплоть до перегрева блоков.

Share this post


Link to post
Share on other sites

Можно включить 2 блока питания последовательно, например на напряжение 24 вольт получим на выходе 48, которое можно подать на устройство через понижающий преобразователь, есть у микротика и убнт.

Share this post


Link to post
Share on other sites

TTvs Давай жить дружно без твоих ""А ни чо. Поискать не судьба?"??? Мы сейчас говорим о смешных нагрузках



Saab95  Вариантов при фантазии куча, но в данный момент тут и городить ничего не надо....
