LC-контур в Mikrotik

[Vlаd]

Здравствуйте.



Давно использую WiFi оборудование Mikrotik и считаю его самым лучшим. Но я искренне не понимаю почему в радио-модулях Микротиков не используются колебательные (LC-) контуры? Вот отчетливо помню, что в радиоприемниках, трансиверах контур должен быть. Просто ОБЯЗАН.

А в Микротике его нет... Может быть там какой-то другой (передовой) принцип работы?

Я спросил на Хабре, но никто ответить не смог, потому что ничего не понимают в Микротиках. Но один человек отправил меня сюда, на Наг, сказав, что тут водятся сильные специалисты по радиосвязи в целом и Микротикам в частности.



Итак, почему же в Микротиках нет колебательных контуров???



[TheUser]

Тебе к Saab95, он спец по микрОтикам...

В Ubiquiti, кстати, LC на месте, и кондёр там - подстроечник. Сам недавно подкручивал, когда частоту менял.

[Барагоз]

А кто сказал, что его нет? Вы видели принципиальную схему? Или на плате не наблюдаете?

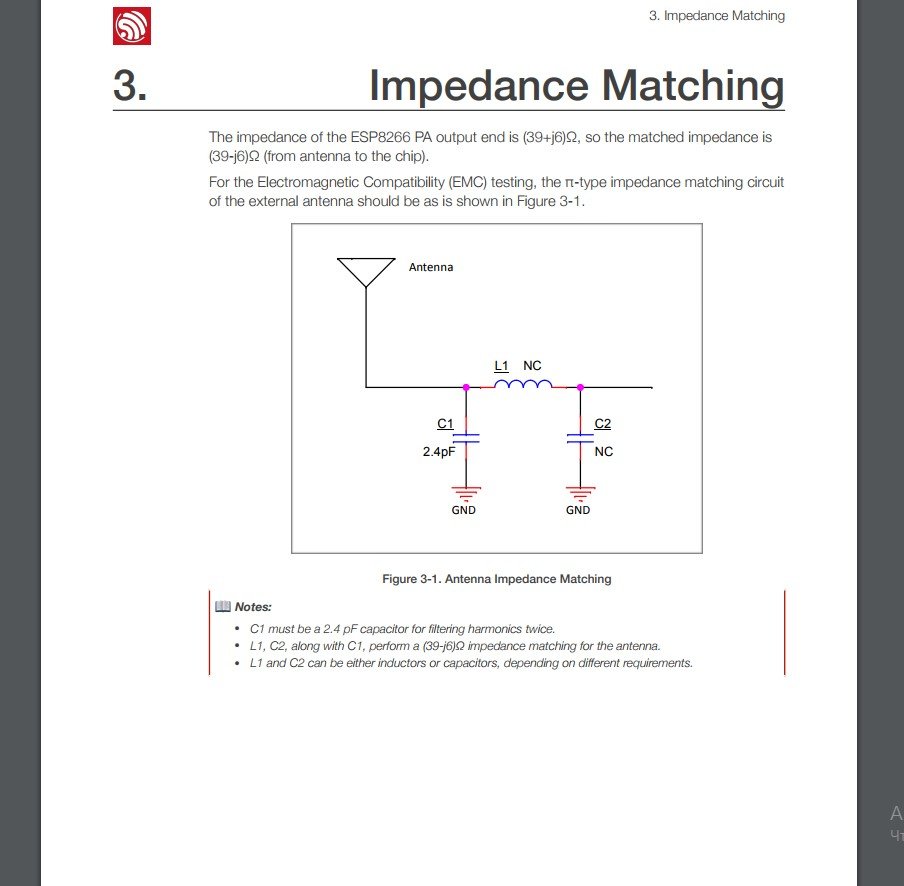

Вот вам контур, например )

[Глеб Высоцкий]

Я не специалист по микротикам и вообще по сетевым делам. Но в современных радиоприемниках вы никакого LC контура не найдете. А в передатчиках - только там, где большая мощность и нужен большой КПД. Настройка во всех современных девайсах - синтезированная, обеспечивается следящей системой: опорный кварцованный генератор; генератор, управляемый напряжением; цифровая пересчетная схема и фазовый детектор с петлей обратной связи, обеспечивающей когерентность частоты ГУН частоте кварца с заданным коэффициентом M/N. А селективность обеспечивается по ПЧ пьезоэлектрическими фильтрами на фиксированную частоту ПЧ. Раньше это были несколько LC контуров (фильтр сосредоточенной селекции, ФСС), а сейчас  -одна деталька о трех ногах. А то и вовсе используется прямое преобразование (нулевая ПЧ). Так что если изменение частоты настройки (физически - изменение коэффициентов пересчета счетчиков) в девайсе не предусмотрено, то изменить ее подстроечными элементами проблематично.

[yakov2000]

1 час назад, Глеб Высоцкий сказал:

Я не специалист по микротикам и вообще по сетевым делам. Но в современных радиоприемниках вы никакого LC контура не найдете. А в передатчиках - только там, где большая мощность и нужен большой КПД. Настройка во всех современных девайсах - синтезированная, обеспечивается следящей системой: опорный кварцованный генератор; генератор, управляемый напряжением; цифровая пересчетная схема и фазовый детектор с петлей обратной связи, обеспечивающей когерентность частоты ГУН частоте кварца с заданным коэффициентом M/N. А селективность обеспечивается по ПЧ пьезоэлектрическими фильтрами на фиксированную частоту ПЧ. Раньше это были несколько LC контуров (фильтр сосредоточенной селекции, ФСС), а сейчас  -одна деталька о трех ногах. А то и вовсе используется прямое преобразование (нулевая ПЧ). Так что если изменение частоты настройки (физически - изменение коэффициентов пересчета счетчиков) в девайсе не предусмотрено, то изменить ее подстроечными элементами проблематично.

Вся селекция выполняется внутри чипа, нет там никаких деталек с 3я выводами. Антенна согласуется 3 детальками + усилок на рассыпухе.

Нечего вам там крутить.
