Батарейка Fujikura BTR-06 (S)

[YURIY-Yuriy]

Всем Привет! В BTR-06 (L) установил аккумулятор с Китая NI-MH; 13.2 В; 3500. Разрядил его аппаратом 50s, потом зарядил штатной зарядкой, но индикатор показал только одну лампочку, аппарат кричит что батарея разряжена , но при этом работает. Что сделать чтоб показывала индикация? Могу я еще параллельно подключить ещё одну такую же сборку с Китая, увеличится ли при этом емкость?

[Fibercom]

Потому что гидрид и потому что китай. Вместо лития вы решили сделать по старинке и получили свое. Да покупайте еще одну такую же сборку- муляж - будет два светодиода ).

[YURIY-Yuriy]

Спасибо за ответ. Вы можете мне переделать на литий, так чтобы  показывала индакация заряда на батареи и сварочнике? Если да , то какая будет цена.

Edited January 12, 2023 by YURIY-Yuriy

[Fibercom]

Написал в личку

вообще порядка 2500мач и даже 3000 они должны качать, если их потренировать и не совсем надули китайцы .

Edited January 12, 2023 by Fibercom

[imagic]

15 часов назад, YURIY-Yuriy сказал:

Всем Привет! В BTR-06 (L) установил аккумулятор с Китая NI-MH; 13.2 В; 3500. Разрядил его аппаратом 50s, потом зарядил штатной зарядкой, но индикатор показал только одну лампочку, аппарат кричит что батарея разряжена , но при этом работает. Что сделать чтоб показывала индикация? Могу я еще параллельно подключить ещё одну такую же сборку с Китая, увеличится ли при этом емкость?

Привет. 3500 - это ёмкость? BTR-06 (L) - большой аккумулятор на 9000 МА*ч. Если поставить туда маленькую сборку, контроллер вполне справедливо будет считать, что батарея недозаряжена. Нужно заказывать для BTR-06 (L) сборку на 9000 МА*ч, для BTR-06 (S) - 4500 MA*h. Тогда оно корректно будет работать.

Или переделывайте на li-ion - хозяин-барин.

[YURIY-Yuriy]

Да 3500 это ёмкость. Скажите, imagic, если я ещё один такой же аккумулятор установлю и подключу  параллельно их, то ёмкость будет 7000 ? И будет ли при этом правильно работать зарядное устройство?



[imagic]

19 часов назад, YURIY-Yuriy сказал:

Скажите, imagic, если я ещё один такой же аккумулятор установлю и подключу  параллельно их, то ёмкость будет 7000 ? И будет ли при этом правильно работать зарядное устройство?



Мне кажется, должно получиться. Крайние провода в разъёме - это + и -, их подключите параллельно. Центральных 2 - это термодатчик. Оставьте один, второй не подключайте. После сборки проведите полный разряд батарей с помощью соответствующего пункта в меню сварочника, а затем полный заряд.

Единственное, заряжаться может не до конца. Скажем, на 3 деления их 4 за счёт того, что ёмкость будет 7000 ма*ч, а контроллер рассчитан на 9000.

И да, я рассуждаю исходя из того, что истинная ёмкость соответствует написанной. Так что изложенное выше fibercom'ом также держите в уме.

Edited January 14, 2023 by imagic

[YURIY-Yuriy]

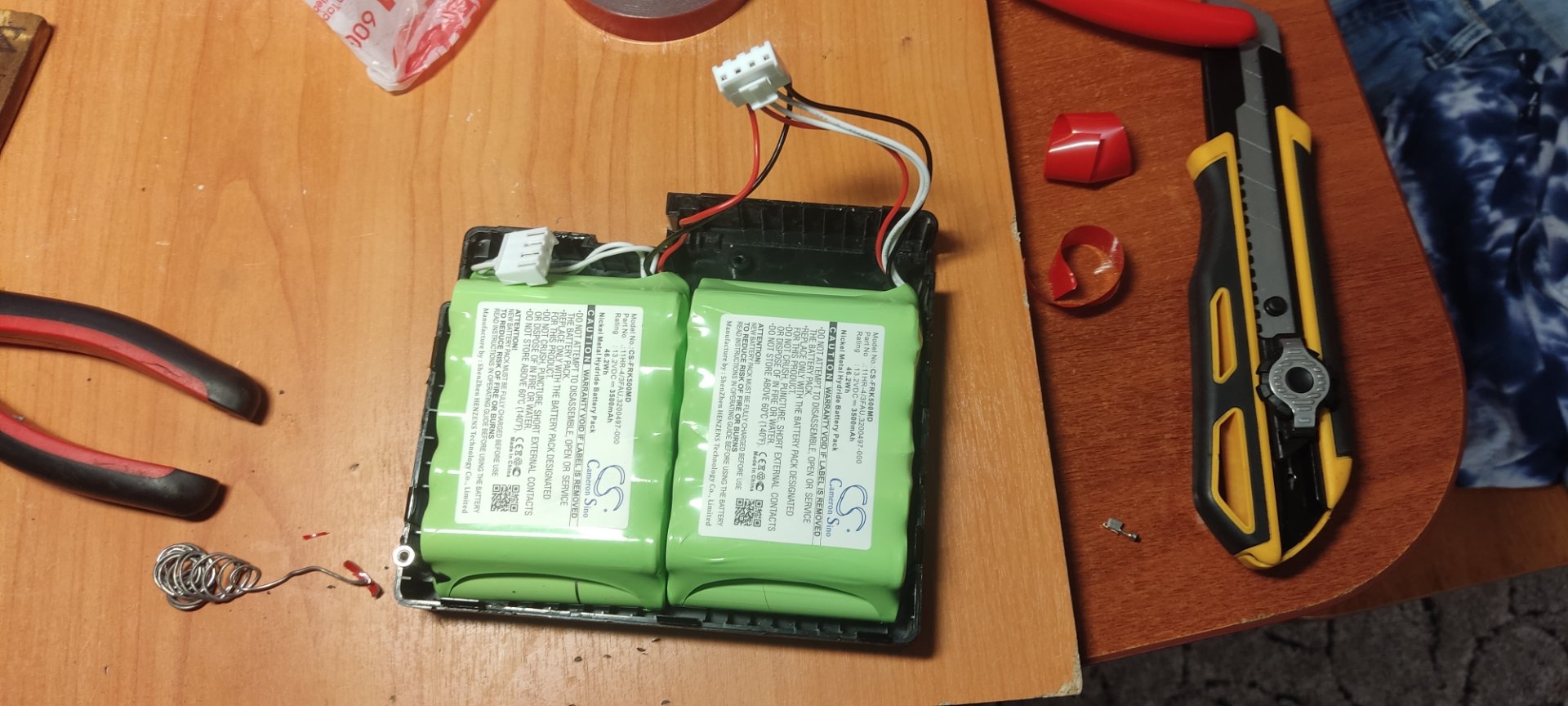

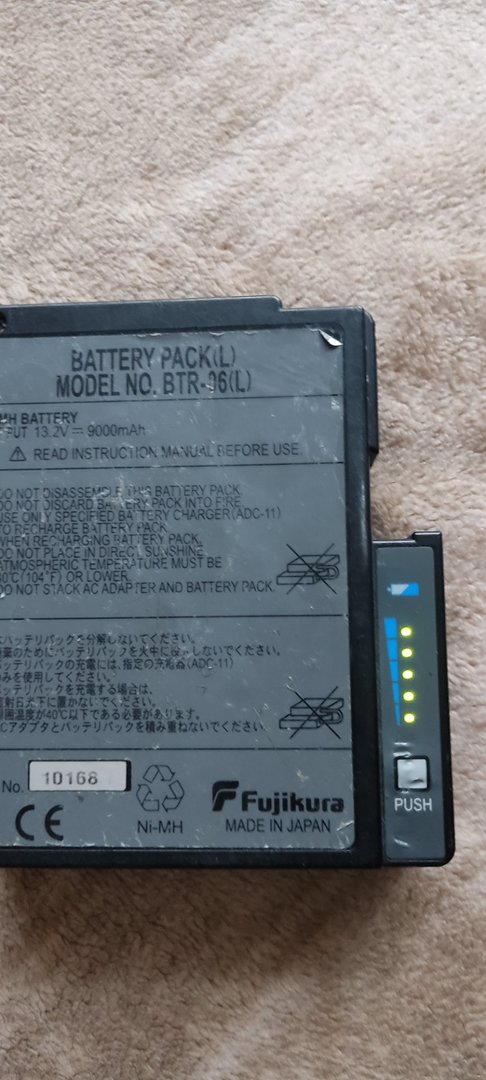

Поставил 2 батареи с Алиэкспресс в BTR-06(L) подключил параллельно. Заряжал 3,5 часа, до полного отключения . Очень доволен результатом.



[Fibercom]

Отлично ! Не покупайте отечественное - только в китае дороже и подольше подождать, но там не надуют!
5я лампочка срабатывает где то на 7ач как раз. Зато как задумал японец в нулевых, старый добрый гидрид из 90х годов, когда мобильники были с ручкой для переноски. Через год можно будет повторить эксперимент)).
зы

и ведь предлагал бесплатно свежий китайский блок выслать, тк таких девать некуда приносят менять- не согласились ).
недавно купил зарядник на самокат и удивился какой он легкий и маленький - измеренный ток оказался 0.5 а вместо 1.5а на этикетке. Продавец сказал «ни одного еще нарекания не было» ))



Edited April 4, 2023 by Fibercom

[dronguitar]

Приветствую!

Почитал бегло ветку, и вот такой вот вопрос у меня возник, можно ли адаптировать батарею от Фуджи 70s для 60s, пересадив литиевую сборку с 70s в батарею от 60s ?

Зарядники от обеих моделей одинаковы по току - 20V 1A.

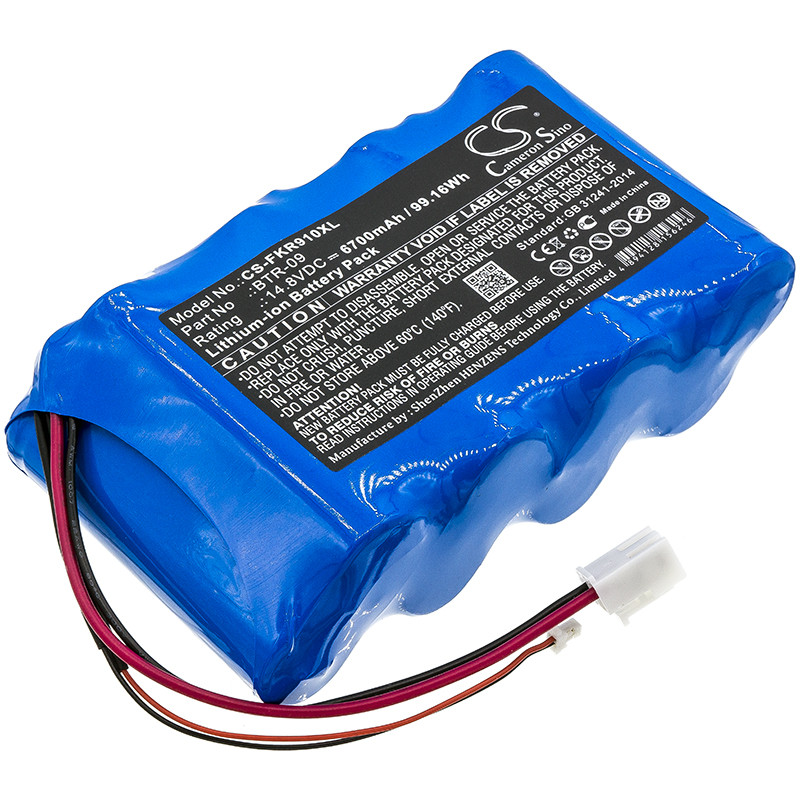

Батареи по размеру почти одинаковы. Платы внутри, само собой, скорее всего отличаются. По вых. вольтажу батарейки почти одинаковы, около 16В на никеле и что-то примерно такое же на литие, соответственно делаем вывод, что литиевая сборка у батареи Фуджи70s является 4s2p. Но, судя по фото сборки, она без БМС:



Собсна, вопрос. Если воткнуть эту литиевую сборку без BMS от BTR-09 от 70s в плату от BTR-08 от 60s, чито будет? 🙂  У кого какие идеи? И да, хотелось бы заряжаться родным блоком от 60s.

Edited June 12, 2023 by dronguitar
mistake fix

[imagic]

Ni-MH аккумуляторы заряжаются непрерывным постоянным током, Li-ion - импульсным постоянным током. При попытке зарядить Li-ion батареи непрерывным током они взрываются. Это и произойдёт, если просто подключить сборку от BTR-09 в BTR-06. Нужно переделывать зарядную часть контроллера.

[dronguitar]

Небольшая ошибочка, не BTR-06 от 60S, а BTR-08, но смысл не меняется. Исправил.

А если пересадить и саму плату с BTR-09 в BTR-08, тогда она уже либо вообще не сконнектится со сваркой и с родным БП от 60S, либо будет работать некорректно?

з.ы. И как-то странно, что сборка у сборки BTR-09 на литии нет bms..

[Fibercom]

В сборке от 80ки есть бмс. И работать будет с родной зарядкой6

50 и 60. Другое дело , что китайские сборки емкостью не соотв , там ставят дешевые банки. Проще заказать здесь.

[dronguitar]

Есть бмс? А где он на фотке, которую я выложил? Вижу только два разъема, большой - это плюс/минус, маленький - это термопара, наверное.  И видно, как термоусадка огибает все банки, а где же бмс?



"Заказать здесь"  - это у вас? Дело в том, что я не из России.

[Fibercom]

Imagic - оба ваших утверждения неверные.  Да есть зарядники для  именно ni mh с импульсным током (а необорот),  но это не обязательное условия заряжания.
насчет импульсов для лития очевидный бред - там напряжение важно, что бмс и делает.
если на зарядку 50 или 60 вставить литий- сборку 3 или 4 S без бмс, то вероятный исход - перегрев  и деградациЯ, худшем случае тихий пшик от открытия «аварийных» клапанов на 18650.  Если кто умудрился поставить литий-полимеры (плоские пакеты) без бмс , - то да может быть пожар.


Edited June 12, 2023 by Fibercom

[Fibercom]

На фото бмс сзади. Оно небольшое. Никто здравом уме два провода на литий сборку с сериями не будет делать. В том смысле , что без платы защиты Bms.

Edited August 18, 2023 by Fibercom

[Wolder22]

Подскажите пожалуйста, за что отвечает второй разъем на батареи btr-09 (который с тонкими проводами)

[Fibercom]

Датчик температуры

[Wolder22]

Терморезистор, если я правильно понял, подскажите пожалуйста какое у него сопротивление?



[Fibercom]

Берите его со старой сборки , в чем проблема? Оплатите 100рублей - разберу акб и посмотрю. См личку.

Edited August 19, 2023 by Fibercom

[yuranz]

при включении сварочного аппарата блока питания. сварочный ругается на вентилятор и вырубается. Помогите. что можно сделать? Fujikura 50s.

Edited November 12, 2023 by yuranz

[Fibercom]

приложение малой толики логики подсказывает проверить вентилятор в блоке питания ).

[Ignacio]

Добрый день. Есть сварочник Fujikura FSM -60S, не хочет работать от аккумулятора, при этом аккумулятор заряжается и горят все светодиоды заряда. Я было подумал сами банки сдохли, но нет заряжаются, на их выходе есть около 15В, на выходе с платы нет ничего. Может кто подскажет как быть?

[Fibercom]

Сама плата никогда не ломается в акб. Скорее всего помогли, отвертка либо переполюсовка при попытке «раскачать» старые элементы.
теперь только новый акб купить либо этот переделать, но станет  «блоком питания» на индикаторе аппарата.

[Ignacio]

Fibercom, спасибо за ответ. Не подскажете на нормальном акб на выходе платы постоянно присутствует напряжение, или оно появляется только при поступлении сигнала от сварочника?
