Батарейка Fujikura BTR-06 (S)

[Fibercom]

плата батарейки имеет как светодиоды так и клеммы для подключения к аппарату, это важное звено вообщето.

Родной зарядник будет надежнее, чем легкие китайские за 800р.

Если вообще нет родной батарейки, ни дохлой, никакой, наверное, можно как то изголяться такими вещами непосредственно к клемнику платы аппарата.

Заряжать блоками питания  любой аккум не стоит - в них нет регуляторов тока - будет просто непрерывный коротыш ( с точки зрения блока питания). и попытки впихнуть большой ток (с точки зрения аккумулятора) .

BMS обязатальна -для долговременной жизни аккума и балансировки и без  BMS, родной зарядник просто разорвет ячейки повышенным напряжением...

ЗЫ

родные блоки питания и зарядники от аппаратов дорого стоят - если они не нужны - предлагайте куплю ))









[Bachaa]

По феншую - все родное. По факту первое что меня всегда бесит в фуджах - это их система зарядки. Хотя вот в новом поколении они исправились.

[Vovan_sar]

44 минуты назад, Fibercom сказал:

плата батарейки имеет как светодиоды так и клеммы для подключения к аппарату, это важное звено вообщето.

Так вы отлистайте пару страниц и посмотрите фотки, светики я тоже внедрил, и разъем подключения к аппарату родной остался, как без него то.

44 минуты назад, Fibercom сказал:

Заряжать блоками питания  любой аккум не стоит - в них нет регуляторов тока - будет просто непрерывный коротыш ( с точки зрения блока питания). и попытки впихнуть большой ток (с точки зрения аккумулятора) .

Согласен.

44 минуты назад, Fibercom сказал:

BMS обязатальна -для долговременной жизни аккума и балансировки и без  BMS, родной зарядник просто разорвет ячейки повышенным напряжением...

ЗЫ

Li-Ion cборки от Cleon обходятся платой балансира и подключены к родной плате. И как я выше говорил, "паршивая овца" подвела все стадо банок ))))

Если нужны фото могу сбросить в личку.

22 минуты назад, Bachaa сказал:

По феншую - все родное.

Так то да согласен. Как мне сказали, что эти аппараты больше не выпускают, а платить в тридорого за родной аккумулятор, от которого делается меньше сварок и сдыхает раньше литиевого, оно нам надо?

Edited November 20, 2020 by Vovan_sar
дополнение

[AlexSlash]

@Fibercom

А можно подробнее о модернизации Swift. Со схемой. Какие банки? Чем в итоге заряжаете?



В 19.11.2020 в 12:22, Fibercom сказал:

батарейка swift F1/F3 - там больше проблем - плохо сделали из вздувающихся литий полимеров

Тоже вздулась

[Fibercom]

Схема 4s2р то есть 8 банок 18650.

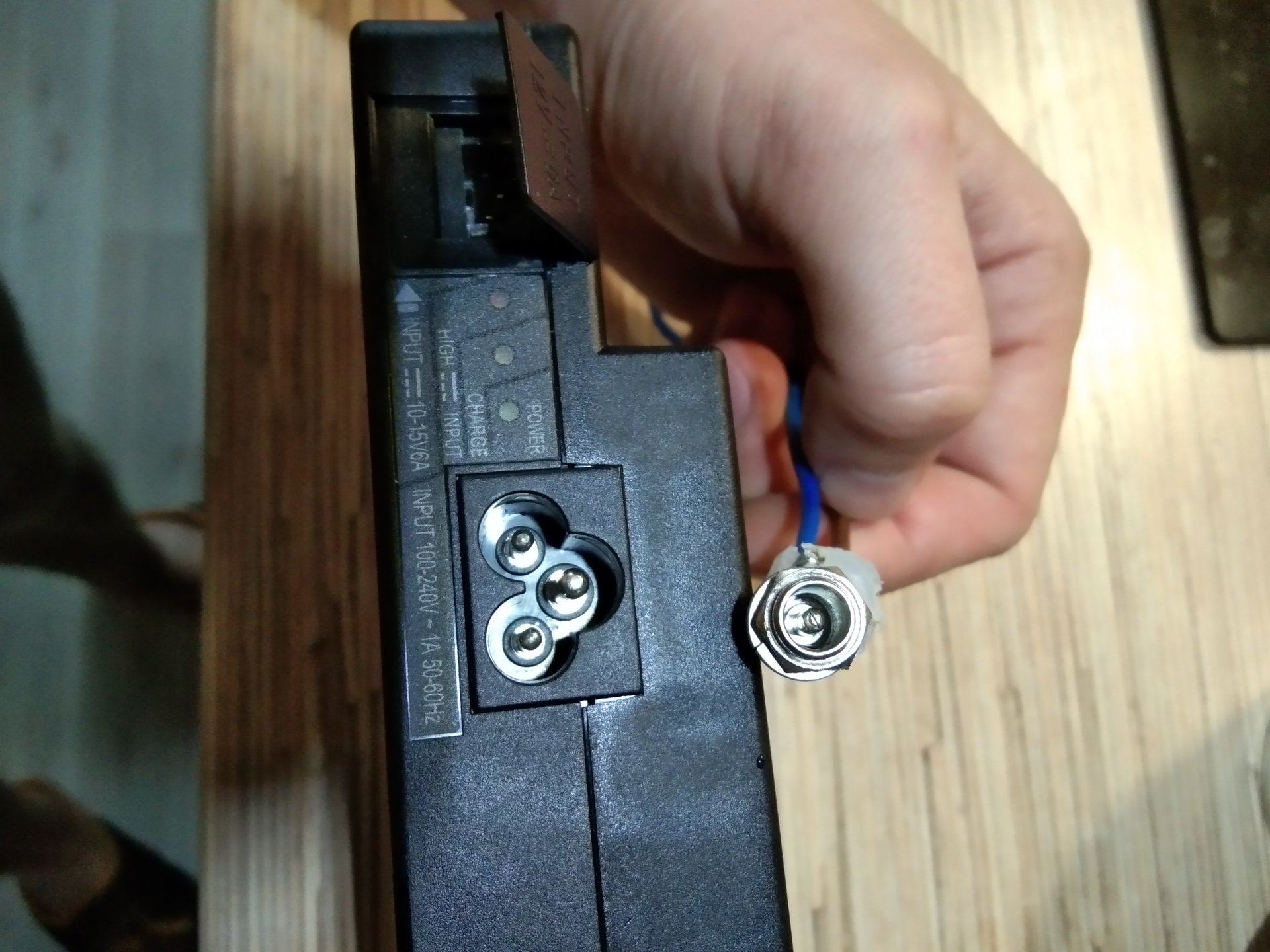

а дальше мини болгарка кусачки и режем корпус . Места для спиртобанки слева и мусорки справа уже не остается. Сверлим дырку доя порта зарядки. Родную не нужную зарядку -стакан продаем на ebay и оправдываем работу и расходники )).   Можно и аккумами торгануть.

если не охота этим заниматься- на рынке купите ячейки-аккумы от айфонов 4s они одинакового типо размера,  что стоят внутри ilsintech.

Edited January 18, 2021 by Fibercom

[Pavelnud]

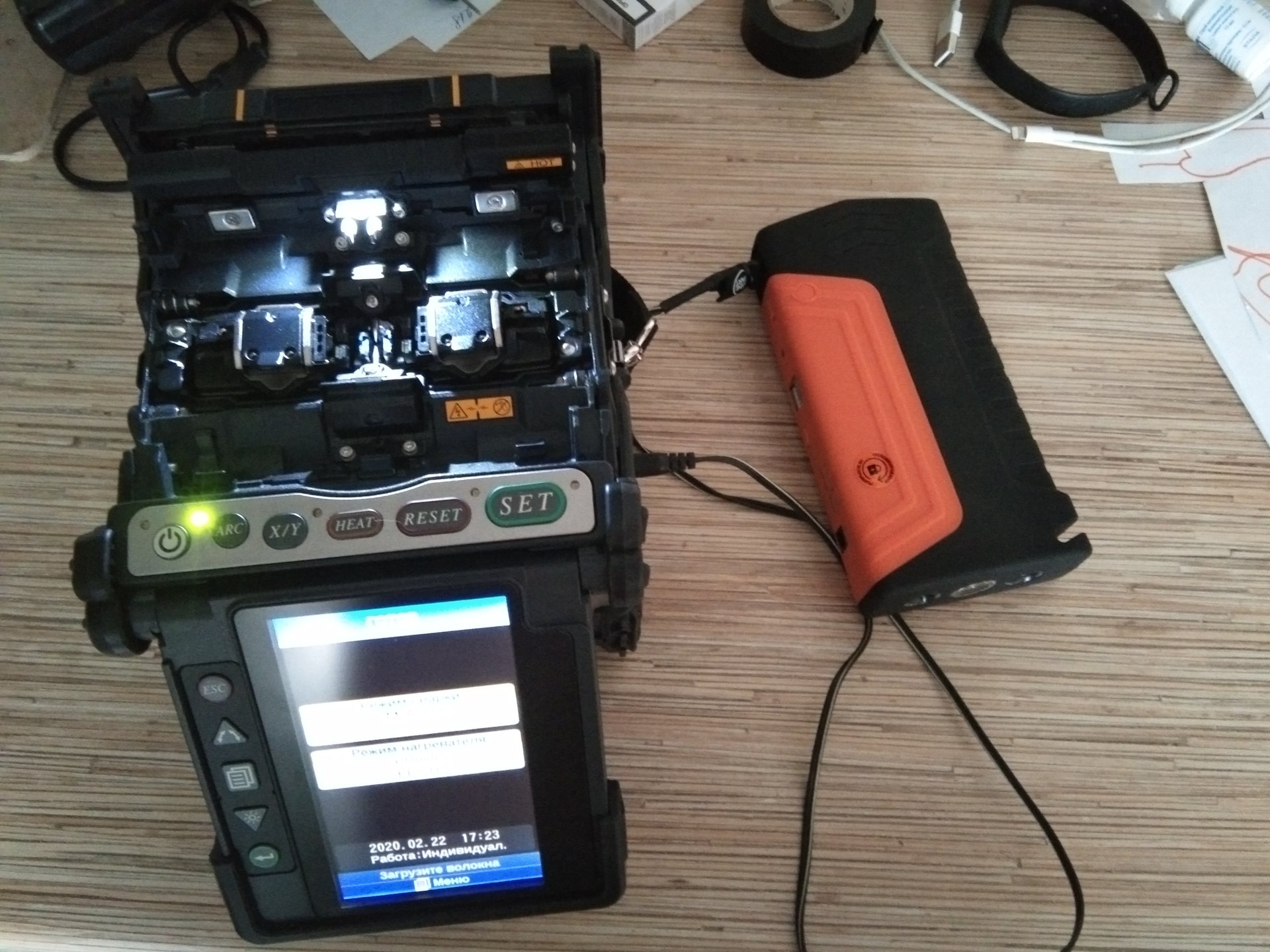

Еще можно использовать джамп стартер, этого с емкостью 5А хватает где-то на 100 сварок.

Edited January 18, 2021 by Pavelnud

[yKpon]

приехала копия с Китая

1. оригинал

2. копия Китай



и как быть? =)

[Fibercom]

Да как обычно. Проверьте только полярность на крайних контактах вдруг они  перепутали.
только смысл покупать копию из гидрида на год , Емкости порядка 3500. Когда литий ставится емкости 7000 на 5-7 лет. За те же деньги.
пишите в личку продам такую литий сборку за 5500р.
коробочку только надо закрывать чтоб НЕ получилось как у всех С Непривычки получается ))


Edited February 26, 2021 by Fibercom

[yKpon]

37 минут назад, Fibercom сказал:

Да как обычно. Проверьте только полярность на крайних контактах вдруг они  перепутали.

капец, реально перепутан +/-!!

а белые какой куда?

[Fibercom]

Ну повезло - иначе схема сразу кирдык.

средние это датчик термосопротивление.




Проверьте еще раз полярность.

[yKpon]

14 минут назад, Fibercom сказал:

средние это датчик термосопротивление.

полярность я так понимаю не имеет значения?

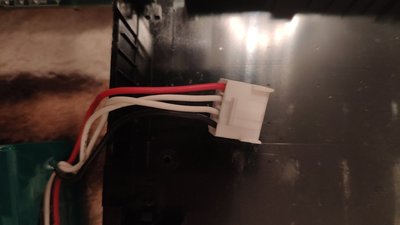

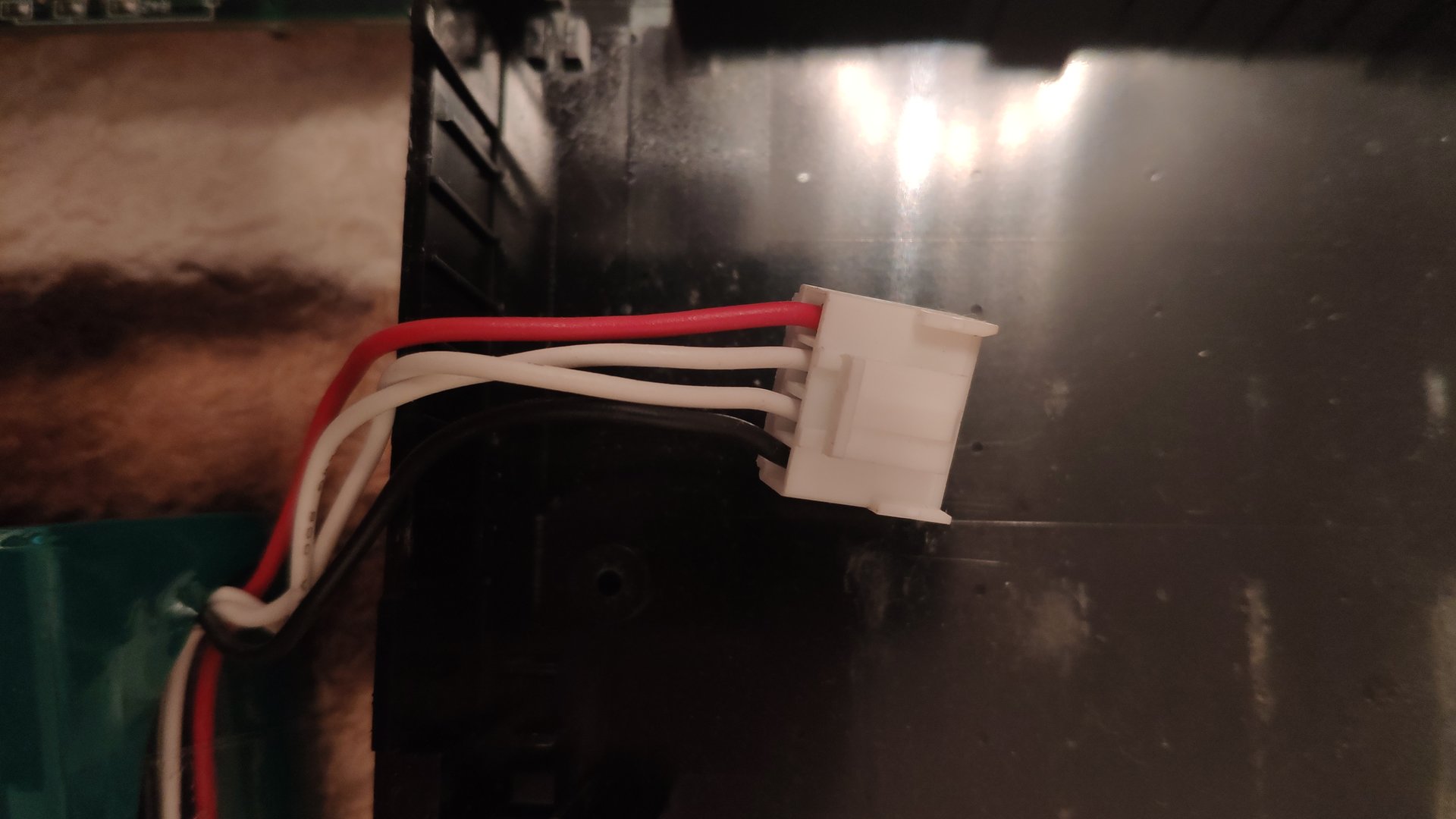

1. напряжение оригинал

2. напряжение китайская копия

[Fibercom]

Для термодатчика нет полярности.

[yKpon]

заряжается минут 20 и отключается, батарея прилично нагретая, заряд на 1 кубик

включаю родную батарею и.... то же самое!

[Fibercom]

В Аппарате в меня есть функция калибровки аккумулятора.
разряд батареи.

[Vovan_sar]

23 часа назад, yKpon сказал:

заряжается минут 20 и отключается, батарея прилично нагретая, заряд на 1 кубик

включаю родную батарею и.... то же самое!

Вы переделали провода на китай-копии?

В 26.02.2021 в 19:54, yKpon сказал:

полярность я так понимаю не имеет значения?



1. напряжение оригинал

2. напряжение китайская копия

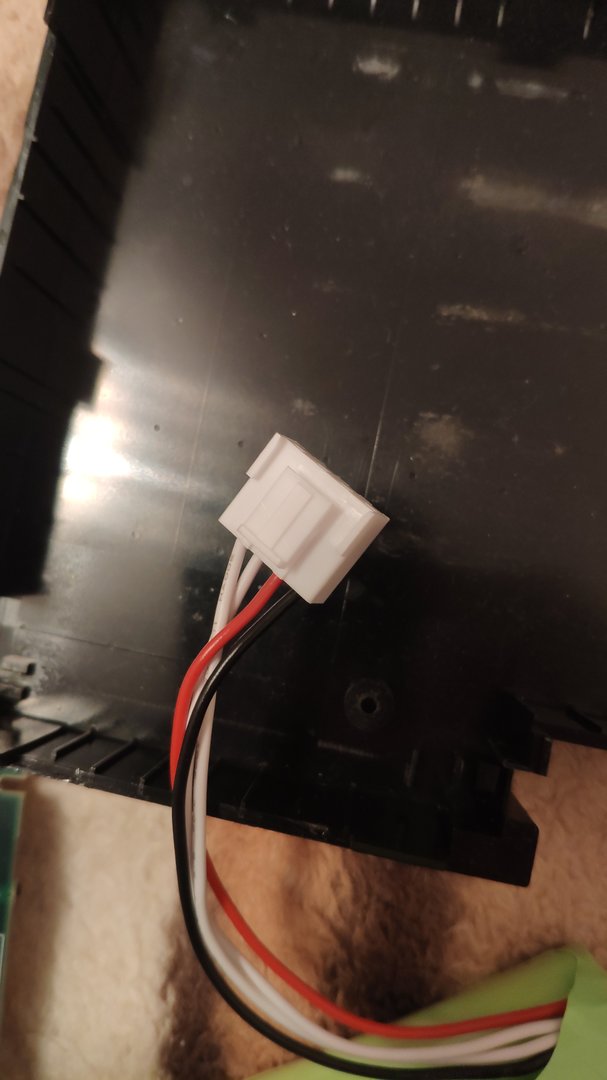

Вот на нижних фотках, красный надо в левое гнездо, а белые в средние.

Непонятно как вы их заряжали с такой распиновкой?

Edited February 27, 2021 by Vovan_sar

[yKpon]

@Vovan_sar я сразу обратил внимание когда распаковал, заряженный был. Провода местами поменял и включил в зарядку, сначала не понял почему 1 кубик, батарея горячая и отключается, потом вставил в сварной, сделал полный РАЗРЯД и всё получилось



поубивать бы производителей за такое!

[s_pan501]

В 28.12.2018 в 23:25, Vovan_sar сказал:

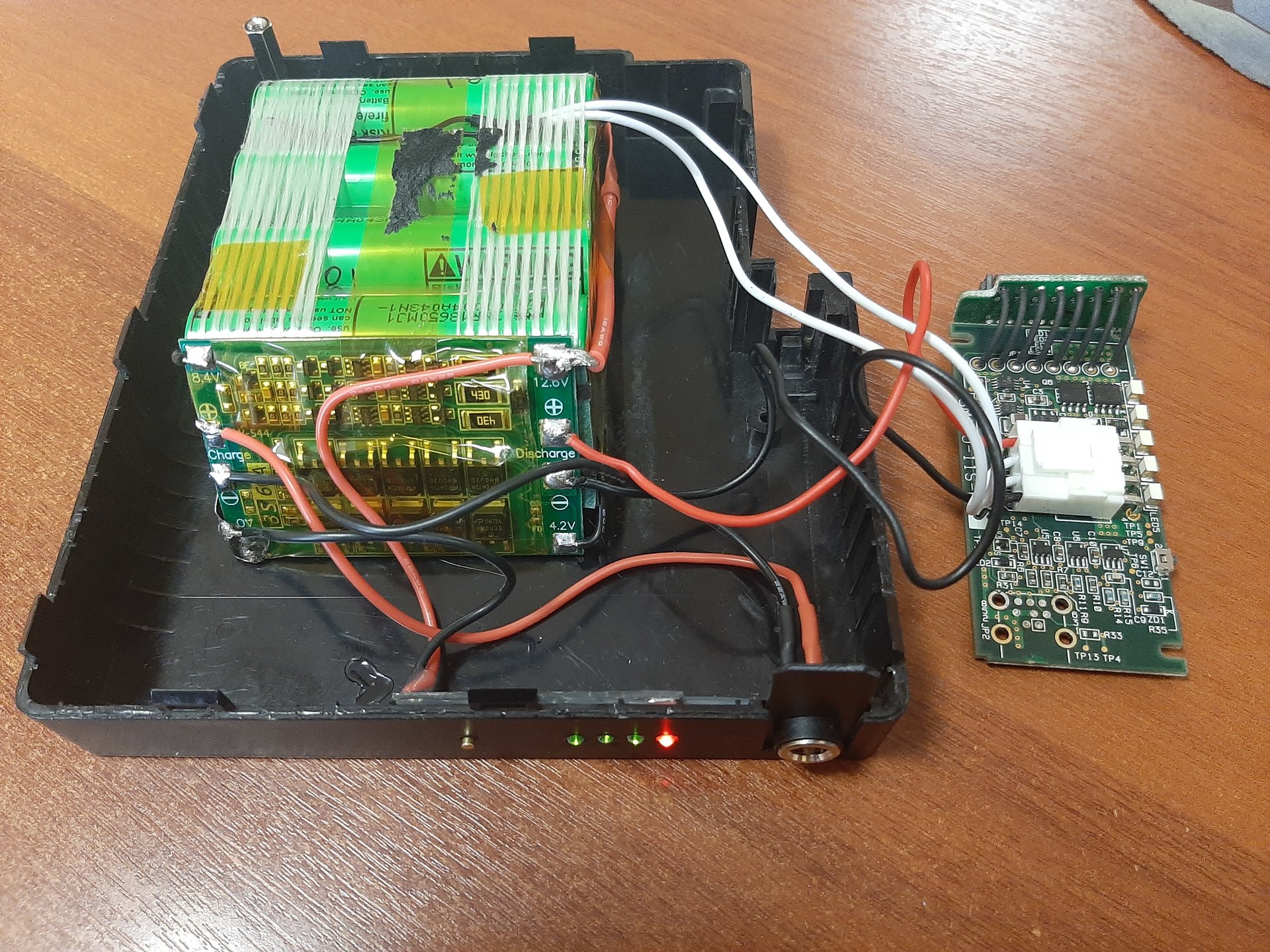

Сварил сборку из 12 банок:

Так выглядит перед укладкой в корпус:



Т.к. будет BMS-ка для Li-Ion аккумуляторов, отпаял плату контроля Ni-Mh от "гребенки". Нашел в магазине гнездо под штекер ноутбучной зарядки, также небольшую макетку, для пайки этого гнезда и внедрил у штатного окошка со шторкой.

Установил индикатор емкости с кнопкой. Чтобы не резать окно под весь дисплей индикатора(и не ослаблять корпус акб), просверлил отверстия на уровне шкалы, и в качестве световодов использовал стержень от авторучки ))))

Все подключил и вышло как то так:



Зарядил, периодически проводя мониторинг состояния напряжений на плате BMS и температуры банок, пришел к выводу что схема работоспособна, но вот б/п надо с меньшим амперажом(2,5-3,5А), т.к. банки к концу зарядки нагрелись до 40 гр.
Время зарядки от 25% до 100% - 45 мин.
На будущее надо будет ставить более продвинутую bms-ку с выводом на температурный датчик.
Как пройдут "полевые испытания" постараюсь отписаться.







День добрый! Не видно на фото распайки на гребёнку. Можете схемку выложить?

[Fibercom]

Платы аккум от 50к не выходят  из строя. Достаточно просто менять готовые сборки на литии 4s.

2s4p доя платы S , 3p4s для L - там ток от родного зарядника 2а и 4а соответственно.
У нас продаются по 5500р с бмс и всей пайкой на банках lg 3400мач.
и родной индикатор работает как надо.

фото выше годится тому, кто неаккуратно вскрыл и переполюсовал пожег схемку )).

Китайские аккумы стоят 13000 р с доставкой. Заморачиваться юзеру Которому своих забот хватает, самому паять комплектовать бмс  , индикатор нет смысла.
зы

а почему они у вас нагрелись? Зарядник сколько А?



Edited April 12, 2021 by Fibercom

[s_pan501]

Сборку 3s3p подключил к родной плате, но сварочник не запускается. Индикации на родной плате нет, поставил отдельно. Вскрывался аккум аккуратно.

[Fibercom]

Если напруга на красном черном есть, полярность не перепутана,

индикация родной плате нажатием кнопки  нет - она дохлая. Если была индикация до манипуляций ваших - вы ее спалили.  одно из одного..

[s_pan501]

2 минуты назад, Fibercom сказал:

Если напруга на красном черном есть, полярность не перепутана,

индикация родной плате нажатием кнопки  нет - она дохлая. Если была индикация до манипуляций ваших - вы ее спалили.  одно из одного..

Полярность не перепутана, индикации изначально не было, в таком состоянии он пришёл ко мне. Кто-то ранее его вскрывал. Что делалось не понятно, но судя по наклейке на банках, пытались поменять элементы. Видно что то пошло не так. Теперь пытаюсь оживить.

[Fibercom]

Плата дохлая. Коробочка без платы цены более 1000р не имеет.
нужен готовый аккумулятор с литием за 15 тыср - обращайтесь.
зы

Вы уже потратили времени. Надо сразу было понять что плата дохлая.

Edited April 12, 2021 by Fibercom

[Vovan_sar]

В 12.04.2021 в 13:11, s_pan501 сказал:

День добрый! Не видно на фото распайки на гребёнку. Можете схемку выложить?

Привет. Раньше я выкладывал распиновку разъема.



Я удалял родную плату, от нее только разъем отпаял.

Edited April 13, 2021 by Vovan_sar

[s_pan501]

19 минут назад, Vovan_sar сказал:

Привет. Раньше я выкладывал распиновку разъема.



Я удалял родную плату, от нее только разъем отпаял.



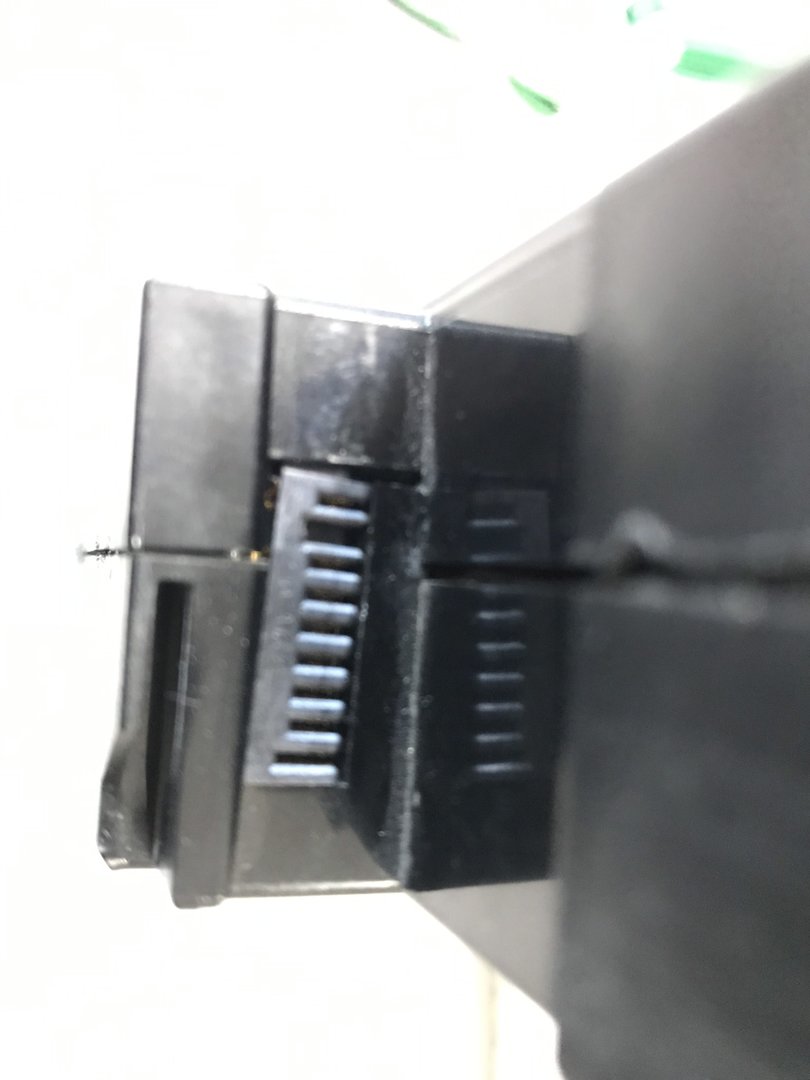

Приветствую! Тоже хочу удалить родную плату, т.к. она оказалась не рабочей. Я так понял по распиновке: 1 и 2 ноги это плюсовые, а 6, 7 и 8 минусовые. Так ведь? Поправьте, если я не прав...

[Vovan_sar]

@s_pan501 , да правильно. Посмотрите на фотку и описание
