makc-666 Posted December 10, 2016 · Report post Всем привет, не где не могу найти манул о стандартном пароле Jilong сварочника KL-350E и KL-500E моделей, типа 0000 и 1234 не подходит Кто знает какой там пароль ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted December 13, 2016 · Report post А на завод писал? У них там есть форма обратной связи. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Fischer_Eduard Posted January 17, 2017 · Report post Получилось узнать пароль? Я вообще пытаюсь по крохам собрать инфу про KL-300 Очень интересны: 1. Сервис мануал по чистке и юстировке аппарата 2. Обновление прошивки и соответственно свежие прошивки. Самому удалось разобраться с дохлым аппаратом (эксплуатация в очень жестких условиях привела к окислам и частично отгнили ноги у микрух и пара дорожек) ожил, но требует проведения первых двух мероприятий. Сдавать в сервис не планирую, т.к. уже один раз отправил, мне насчитали что проще купить Б/У живой :) и обратно отдали только после оплаты "ДИАГНОСТИКИ". Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
krendel Posted January 19, 2017 · Report post Посмотрите http://data.nag.ru/Jilong/Manual/User%20manual%20%20Jilong%20KL-280G.pdf в разделе 7 есть минимальный минимум по уходу за аппаратом. А лучше привезите в НАГ, как выяснили недавно, за вполне разумные деньги вам его посмотрят и приведут в чувства. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Fischer_Eduard Posted January 19, 2017 (edited) · Report post Посмотрите http://data.nag.ru/Jilong/Manual/User%20manual%20%20Jilong%20KL-280G.pdf в разделе 7 есть минимальный минимум по уходу за аппаратом. А лучше привезите в НАГ, как выяснили недавно, за вполне разумные деньги вам его посмотрят и приведут в чувства. Спасибо за Ваш ответ, но я все же хотел бы сам уметь ОПЕРАТИВНО проводить сервис и ремонт своего оборудования дело в том что логистика от меня до НАГа занимает 2 недели в один конец. т.е. при минимальном раскладе потеря в один месяц меня напрягает. Предлагаю знающим людям продать интересующую меня информацию^ 1. Пароль сервисного меню. 2. Сервис мануал по чистке и юстировке аппарата 3. Софт по обновлению прошивки и соответственно свежие прошивки. (это есть но почему то не работает может потому что вин10 64 у меня http://svarka-optiki.ru/down/open/Programmnoe_obespechenie_dlja_Jilong_KL_300T.html) Кому интересно откликнитесь на почту 404018@mail.de Edited January 19, 2017 by Fischer_Eduard Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
[anp/hsw] Posted January 19, 2017 · Report post 1. Пароль сервисного меню. В былые времена пароли к сварочникам Sumitomo я просто подбирал. Получится от нескольких часов до нескольких дней с перерывами на разминку рук :) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Fischer_Eduard Posted January 19, 2017 · Report post ого, там не только цифры есть еще символы и длина мне не известна - это я думаю если даже автоматизировать (спаять нажималку кнопок) я думаю несколько лет уйдет :) А может кто даст ссылку где запчастями на сварочники торгуют (не только электроды и держатели) очень интересен механический узел (любой аппарат) Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Fischer_Eduard Posted January 19, 2017 (edited) · Report post С чисткой оптики и камер разобрался, все ок, удалилась вся пыль (пришлось снимать камеры) осталось только пароль узнать - я так думаю юстировка вся скорее всего из меню делается ответ Bachaa: Приходится править старые коменты, не дает писать в день больше 3 По очистке скажу следующее: После протирки по UserManual (т.е внешняя зеркала и линзы) оставались несколько точек на камере Х и большая точка на камере Y. Я снял поочередно камеры (та что ближе к дисплею это Y) они держаться на двух винтах под крестовую отвертку, и произвел чистку (мягкая беличья кисточка) самих матриц с последующей продувкой из баллончика сжатым воздухом как кристалла так и линзы изнутри аппарата. После установки камер на место, точки пропали. Фото сессии не проводил, второй раз снимать камеры для фоток не буду. Пока ковырялся с аппаратом разобрался с назначением большинства разъемов. Если кому что интересно, отвечу безвозмездно. Edited January 19, 2017 by Fischer_Eduard Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted January 19, 2017 · Report post С чисткой оптики и камер разобрался Сам кричишь поделитесь, а другим не хочешь рассказать ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SSR Posted January 20, 2017 · Report post Пока ковырялся с аппаратом разобрался с назначением большинства разъемов. Если случайно при разборе убьёте аппарат? По моему такие опыты обойдутся гораздо дороже, чем отправить в сервис. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Fischer_Eduard Posted January 20, 2017 · Report post Если случайно при разборе убьёте аппарат? По моему такие опыты обойдутся гораздо дороже, чем отправить в сервис. Аппарат как я писал выше был мною поднят из трупа который вернулся с СЦ с ценником на ремонт на 2 таких БУ аппарата Снималос 50% IC, восстанавливались сгнившие дорожки и ножки микросхем. Дисплей восстановить не получилось, шлейф от матрицы зеленым мхом отделился :) Родной (SHARP) денег стоит ненормальных использую пока VGA монитор использую, но в завершении поставлю вот такое https://ru.aliexpress.com/item/5-inch-800x480-TFT-LCD-Color-Display-VGA-AV-Video-Controller-Board-With-Touch-Screen/32750639696.html?spm=2114.30010708.3.208.YofiAN&ws_ab_test=searchweb0_0,searchweb201602_1_10065_10068_10000009_118_10084_10083_10080_10082_10081_10110_10111_10112_10060_10113_10114_10062_10056_503_10055_10054_301_10059_10099_501_10078_10079_10000012_10103_10073_10102_10000015_10096_10000018_10052_10108_10053_10107_10050_10106_10051,searchweb201603_9,afswitch_3_afChannel,single_sort_1_default&btsid=68707eb0-be14-4b61-871c-bab8561962c0 тоже через VGA интерфейс, но уже маленький и в родном окошке. Так что, думаю все что китайцы смогли скопировать, мы тоже должны уметь починить. Вопрос по паролю пока открыт. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Fischer_Eduard Posted January 23, 2017 (edited) · Report post Не знаю, может кому пригодится Выкладываю плату сварочника KL-300 Я сейчас начал делать холдеры для своего KL-300 под FTTH кабель результаты обнадеживающие после всех экспериментов выложу из чего и как делать ВОПРОС С ПАРОЛЕМ ПОКА ОТКРЫТ (но сварочник уже варит стабильно качественно, есть только одна загвоздка, на экране разрывы видов волокон по х и по y смещены относительно друг друга, при этом стабильно варит 0.01 - 0.02) Edited January 23, 2017 by Fischer_Eduard Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Vasmer Posted January 25, 2017 · Report post , при этом стабильно варит 0.01 - 0.02) по рефлектометру ? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
zoro Posted January 26, 2017 · Report post , при этом стабильно варит 0.01 - 0.02) по рефлектометру ? Естественно по Аппарату.. Но годно, сразу скажу, например я уронил свой FSM-50 Сервис в 300км и будет работать в понедельник, а это как всегда пятница... Сварить надо Вчера. Открыл, разобрался в течении 30 минут, подправил чтобы варил нормально, после уже отыскал на 40 сервис мануал(подходит практически все) и откалибровал по уму... В сервис я так и не отправил, возможно в этом году уедет... Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Bachaa Posted January 27, 2017 · Report post Вот тут: https://ru.aliexpress.com/item/Jilong-KL280-KL-280-Optical-fiber-fusion-splicer-Fiber-welding-machine-Key-board-splicer-KL-280/32777112997.html?spm=2114.30010708.3.98.sP6LuI&ws_ab_test=searchweb0_0,searchweb201602_1_10065_10068_10501_10503_10000032_119_10000025_10000029_430_10000028_10060_10062_10056_10055_10000062_10054_301_10059_10099_10000022_10000012_10103_10000015_10102_10096_10000018_10000019_10000056_10000059_10052_10108_10053_10107_10050_10106_10051_10000053_10000007_10000050_10084_10117_10083_10118_10000047_10080_10082_10081_10110_10111_10112_10113_10114_10115_10033_10000041_10000044_10078_10079_10000038_429_10073_10000035_10121-10503_10501_10033,searchweb201603_3,afswitch_2_afChannel,single_sort_1_default&btsid=1ea97a1f-c95e-4520-a008-a20b1a0f7116 нашел кнопки для 280 джилонга. Слабое место в аппарате. Часто трескаются. Сервис нага попросил за новые 6,5 тыщщ. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Fischer_Eduard Posted January 27, 2017 (edited) · Report post Естественно по Аппарату.. Но годно, сразу скажу, например я уронил свой FSM-50 Сервис в 300км и будет работать в понедельник, а это как всегда пятница... Сварить надо Вчера. Открыл, разобрался в течении 30 минут, подправил чтобы варил нормально, после уже отыскал на 40 сервис мануал(подходит практически все) и откалибровал по уму... В сервис я так и не отправил, возможно в этом году уедет... по аппарату, но я скажу в отличии от многих аппаратов KL-300 не сильно преувеличивает свое умение, если показал 0.01 и при этом я визуально одобряю, то обычно это хорошо (у меня стажа хватает, я начинал с КСС-111 в далеком 1992 году). если не жалко можете мне сервис от 40 на почту 404018@mail.de отправить, может чего нового для себя подчерпу. Блин, а пароля так ни кто не знает? А ни кто прошивкой не поделиться? (С прошивальщиком) Вот тут: https://ru.aliexpress.com/item/Jilong-KL280-KL-280-Optical-fiber-fusion-splicer-Fiber-welding-machine-Key-board-splicer-KL-280/32777112997.html?spm=2114.30010708.3.98.sP6LuI&ws_ab_test=searchweb0_0,searchweb201602_1_10065_10068_10501_10503_10000032_119_10000025_10000029_430_10000028_10060_10062_10056_10055_10000062_10054_301_10059_10099_10000022_10000012_10103_10000015_10102_10096_10000018_10000019_10000056_10000059_10052_10108_10053_10107_10050_10106_10051_10000053_10000007_10000050_10084_10117_10083_10118_10000047_10080_10082_10081_10110_10111_10112_10113_10114_10115_10033_10000041_10000044_10078_10079_10000038_429_10073_10000035_10121-10503_10501_10033,searchweb201603_3,afswitch_2_afChannel,single_sort_1_default&btsid=1ea97a1f-c95e-4520-a008-a20b1a0f7116 нашел кнопки для 280 джилонга. Слабое место в аппарате. Часто трескаются. Сервис нага попросил за новые 6,5 тыщщ. Вот тут рамка https://ru.aliexpress.com/item/jilong-KL-280-KL300-kl280G-KL-300F-KL300T-Optical-fiber-fusion-splicer-welding-machine-repair-accessories/32774511409.html?spm=2114.10010208.1000013.1.fFa6C5&scm=1007.13339.33317.0&pvid=e99fa795-2e9b-4686-af8e-73a63a39fc6f&tpp=1 Edited January 27, 2017 by Fischer_Eduard Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
heavydude Posted August 19, 2020 · Report post Тема старая - если возможно поделитесь пожалуйста программой и прошивкой для 300 го .... Ссылки на скачку уже не работают. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
rootterra Posted January 29, 2023 · Report post Уважаемые форумчане, спецы. Решил восстановить Jilong KL-300T, года выпуска 2008. Сервисники с Fibertool приговорили материнскую плату. Нашёл материнскую плату на Али, плата новая в прекрасном состоянии именно под мой аппарат. Даже софт той же версии, что и был на старой мамке. После установки платы заработали камеры и дисплей сварочного аппарата. Всё хорошо, но при включении и при попытке сведения волокон ни один из 4-х моторов не крутится. Сброс по Z не происходит. Хотя показывает что сброс происходит успешно. Никаких ошибок нет. Конечно же разъемы на материнской плате подключены 100% правильно. В настройках аппарата нашёл несколько настроек на китайском языке, перевёл, увидел что возможно плату после установки в аппарат нужно активировать с помощью пароля. Может кто знает пароль или иной способ активации KL-300T? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

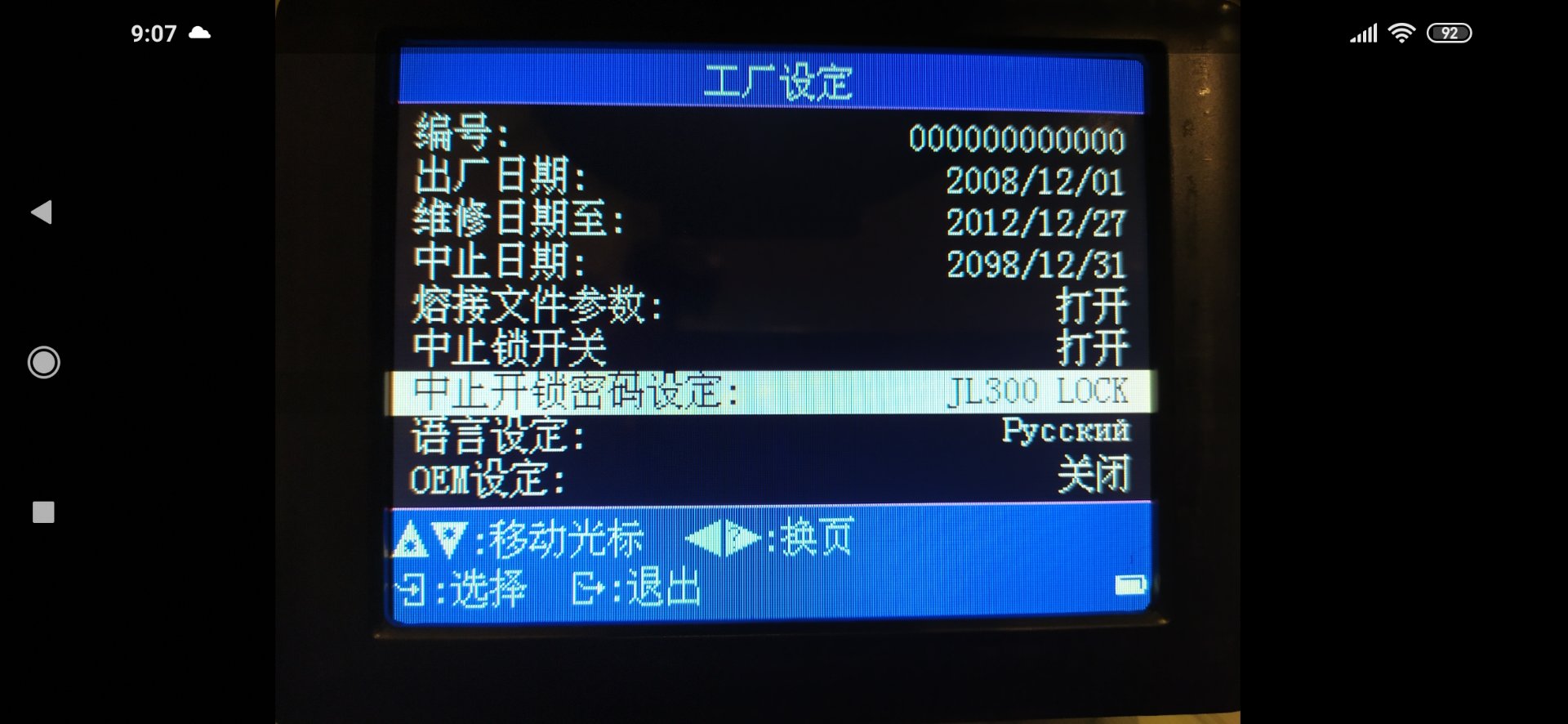

rootterra Posted January 29, 2023 · Report post В меню "Заводская настройка" Меню на китайском языке, вот если зайти в JL300 LOCK просит пароль Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
PumpIT Posted January 31, 2023 · Report post Может у них как у Фуджика ARUKIJUF ?) то есть наоборот gnolij https://dokumen.tips/download/link/fujikura-fsm40s-service-manual-level-2.html Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
rootterra Posted February 8, 2023 · Report post Да, спасибо. Уже разобрался. Вот ещё бы схему самой платы найти. Хотя по даташитам чипов удалось более-менее понять где искать неисправность. Сижу паяю. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
