Подключение AP по 2 парам с помощью PoE

[ga6]

Здравствуйте. Задача подключить не дорогую домашнюю точку доступа или роутер с помощью питания PoE через 2 пары проводов (т.е требуется фантомное питание PoE). Подскажите, у кого есть опыт в подключении PoE через 2 пары, какое оборудование подойдет, бюджет не велик, не более 5т.

[Astaros]

http://www.rfelements.com/products/integration-platforms/power-over-ethernet/power-over-ethernet/

[vjet]

ga6, посмотрите на инжекторы Mikrotik RBPOE (для Fast Ethernet) или RBGPOE (для Gigabit Ethernet).

[Ecomp]

http://www.rfelements.com/products/integration-platforms/power-over-ethernet/power-over-ethernet/

А оборудовании по ссылке используются не две "свободные" пары?

Так понимаю задача по двум парам(1,2,3,6) передать и сигнал и питание.

[ga6]

Astaros (Сегодня, 11:12) писал:

http://www.rfelement...-over-ethernet/



А оборудовании по ссылке используются не две "свободные" пары?

Так понимаю задача по двум парам(1,2,3,6) передать и сигнал и питание.



Да из описания этого оборудования, что оно использует свободные жилы в кабеле, а мне нужно передавать данные и питание по жилам 1,2,3,6.

[ilia_2s]

Вам нужен инжектор, который соответствует стандарту IEEE 802.3at-2009 и умеет метод A в соответствии с ним.



В принципе так и гуглим.



http://myipcam.ru/index.php?page=item&id=421

[belokuriha]

берете свободную пару коричневую и синюю и запитываете.

[dronis3]

берете свободную пару коричневую и синюю и запитываете.

Хммм. А если ее просто напросто нет, т.к витая пара марки utp2?

[Ecomp]

Вам нужен инжектор, который соответствует стандарту IEEE 802.3at-2009 и умеет метод A в соответствии с ним.



В принципе так и гуглим.



http://myipcam.ru/index.php?page=item&id=421

В бюджет не впишется. по условию бюджет 5 тысяч.А нужно еще роутер или точку доступа с поддержкой IEEE 802.3at-2009

[EShirokiy]

dronis3, питаете по 3 и 6 и получаете 10 мегабитный линк)

[dronis3]

dronis3, питаете по 3 и 6 и получаете 10 мегабитный линк)

Во круто, а я не знал что по одной паре будет 10мб работать ( но подозревал).

[belokuriha]

берете свободную пару коричневую и синюю и запитываете.

Хммм. А если ее просто напросто нет, т.к витая пара марки utp2?



ну а если 2 парка то используете трансформаторы и все ок.

[Astaros]

Вам нужен инжектор, который соответствует стандарту IEEE 802.3at-2009 и умеет метод A в соответствии с ним.



В принципе так и гуглим.



http://myipcam.ru/index.php?page=item&id=421

если оборудование уже есть и 1,2,3,6 (data+power), то можно инжектору и сплиттер добавить https://www.kdds.ru/setevoe-oborudovanie/gigalink/poe-oborudovanie/splitter-poe-gl-pe-spl-at-f-100mbits-8023at

Edited October 16, 2016 by Astaros

[belokuriha]

вот бы я еще 2 т.р не тратил на эту хрень. Когда сделать самому проще и дешевле

[Astaros]

В этом случае нужно пособие-мануал тут выкладывать:)

[Ecomp]

вот бы я еще 2 т.р не тратил на эту хрень. Когда сделать самому проще и дешевле

Если все так просто то почем комплект инжектор-сплиттер стоит 5 тысяч и китайцев не намного дешевле.

[belokuriha]

Вам схему нарисовать?

[Ecomp]

Вам схему нарисовать?

если не трудно

[belokuriha]

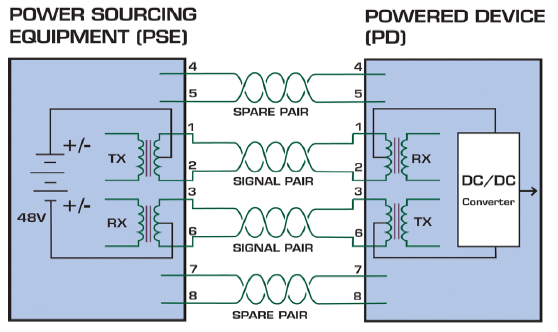

Рисовать в ломы , потом сканировать надо. вот нашел на просторах - трансы нужны от гигабита , либо с раздельными катушками.

[TTvs]

belokuriha, короче ты всех заинтриговал и кинул :) А может, не надо было?

По такой фотке народ ничего не спаяет :)

[belokuriha]

А что не понятного . 2 разделительных трансформатора на гиг, прямые руки, и немного времяни.

[Ecomp]

А что не понятного . 2 разделительных трансформатора на гиг, прямые руки, и немного времяни.

То есть беру грозозащиту на 1000 Мбит/с и легким движением получаю питание?

[Ferdin]

проще протянуть ещё витуху и запитать по пое.

[Ecomp]

проще протянуть ещё витуху и запитать по пое.

иногда совсем не проще

[Yuraner]

По такой фотке народ ничего не спаяет :)

Почему это? Что в этой фотке не понятного? Или надо ему было пририсовать мол "сюда сигналы лана, отсюда они же" тем более что остальное нарисовано да и пары подписаны? Не, ну понятно когда человек совсем далёк от данной тематики. да и то, было бы желание разобраться и разберётся за пару дней с гуглом наперевес, если конечно соображалка работает. По идее вещь настолько же примитивная, как и реболл чипов, оно только внешне страшно выглядит.



ПыСы: Или нужно указать было какой именно транс использовать?

Edited October 20, 2016 by Yuraner
