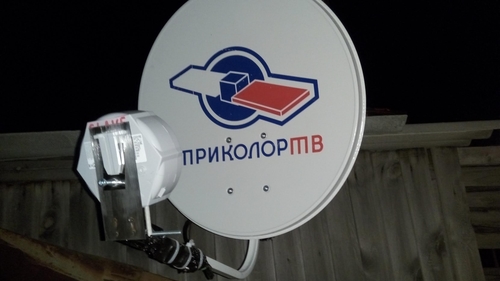

Витайлий МР Posted October 13, 2016 (edited) · Report post День добрый. Прокинул радиомост на Mikrotik SXT Lite 5nD r2 и спутниковых тарелках. Mikrotik SXT Lite 5nD r2 имеет ширину луча 60 градусов. Со спутниковым рефлектором получается луч в 3 градуса. Линк поднялся на 270 Мегабитах при реальной прокачке в 220 Мегабит UDP и 160 Мегабит TCP. Мощность излучения выставлена самая минимальная 1 dbm (+3dBm из-за MIMO) или 0.00251 Ватта. Расстояние между точками 1250 метров. Уровень сигнала -56/-56 dBm (прыгает +/1 1dBm). TX/RX CCQ 99/99 %. Частота выбрана 5765Mhz, так как рядом с ней отсутствовали чужие вайфайки при сканировании без рефлекторов. Металл спутниковых тарелок заземлён, а на самих радиомостах стоят грозозащиты InfoSys РГ4GPoE. Когда сканирую наличие чужих WiFi сетей без наличия спутникового рефлектора, то обнаруживается 10 сетей. Со спутниковым рефлектором чужих WiFi сетей вообще не обнаруживается. Судя по всему сказывается узкий луч в 3 градуса. Один SXT стоит на девятиэтажке, а второй в низине в частном секторе на двухэтажке. Луч на шоссе и крупные дороги не попадает. Каковая вероятность, что РосСвязьНадзор заинтересуется моим радиомостом? Собственно ради малозаметности я и применил спутниковые рефлекторы. Edited October 13, 2016 by Витайлий МР Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
xabarov Posted October 13, 2016 · Report post Прокинул радиомост на Mikrotik SXT Lite 5nD r2 и спутниковых тарелках. Конструкцию можно было сделать значительно проще без потери энергетики - переворачивается штатный держатель наоборот и в него вставляется полипропиленовая труба диаметром 40 мм и длиной около 12 см. Mikrotik SXT Lite 5nD r2 имеет ширину луча 60 градусов. Основной лепесток имеет несколько меньшую ДН, чем 60 градусов: https://routerboard.com/RBSXT5nDr2 Когда сканирую наличие чужих WiFi сетей без наличия спутникового рефлектора, то обнаруживается 10 сетей. Вы сканируете только АР или все устройства? Каковая вероятность, что РосСвязьНадзор заинтересуется моим радиомостом? Собственно ради малозаметности я и применил спутниковые рефлекторы. Могут найти, если кто-то пожалуется или если будет плановый выезд - могут тупо подъезжать к домам и сканировать эфир в поисках незарегистрированных ТД. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Витайлий МР Posted October 13, 2016 (edited) · Report post Основной лепесток имеет несколько меньшую ДН, чем 60 градусов:https://routerboard.com/RBSXT5nDr2 Да, но так даже лучше =) Вы сканируете только АР или все устройства? Сканирую только AP Могут найти, если кто-то пожалуется или если будет плановый выезд - могут тупо подъезжать к домам и сканировать эфир в поисках незарегистрированных ТД. Даже с таким низким уровнем излучения? 1(4 MIMO)dBm или 0.00251 Ватта. Edited October 13, 2016 by Витайлий МР Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
SpawnMG Posted October 13, 2016 · Report post Даже если Вас засекут, то все равно ни чего не сделают. Сперва только предупреждение сделают. Честно я не поверю что им есть дело до Вас. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Витайлий МР Posted October 13, 2016 · Report post SpawnMG, да я тоже думаю, что им дела до меня нет. Особенно потому что луч узкий, никому не мешает и на минимально возможной мощности. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
TTvs Posted October 13, 2016 (edited) · Report post Виталь, а что "двойка" сильно "засрана"? :) С таким-то углом излучения.. Я думаю, что Lite2 будет не хуже там прокачивать. И никаких проблем с господином Соловьёвым. P.S. если уж так сильно надо сделать в "пятёрке" то дешевле взять LHG5. Мощность сможешь выставить ~2 dBm. Edited October 13, 2016 by TTvs Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Витайлий МР Posted October 13, 2016 · Report post TTvs, я на SXT Lite 2 как раз дублирующий резервный интернет канал собираюсь сделать. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
TTvs Posted October 14, 2016 · Report post Витайлий МР, ну хорошо. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
npokypop Posted October 25, 2016 · Report post Прокинул радиомост на Mikrotik SXT Lite 5nD r2 и спутниковых тарелках. Конструкцию можно было сделать значительно проще без потери энергетики - переворачивается штатный держатель наоборот и в него вставляется полипропиленовая труба диаметром 40 мм и длиной около 12 см. Mikrotik SXT Lite 5nD r2 имеет ширину луча 60 градусов. Основной лепесток имеет несколько меньшую ДН, чем 60 градусов: https://routerboard.com/RBSXT5nDr2 Когда сканирую наличие чужих WiFi сетей без наличия спутникового рефлектора, то обнаруживается 10 сетей. Вы сканируете только АР или все устройства? Каковая вероятность, что РосСвязьНадзор заинтересуется моим радиомостом? Собственно ради малозаметности я и применил спутниковые рефлекторы. Могут найти, если кто-то пожалуется или если будет плановый выезд - могут тупо подъезжать к домам и сканировать эфир в поисках незарегистрированных ТД. Уважаемый, xabarov! Не могли бы Вы продемонстрировать конструкцию из оффсетной антенны и SXT, что-то у меня при перевернутом штатном держателе и трубки 40мм, SXT смотрит не в зеркало а на половину в небо ((( Жду с нетерпением. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

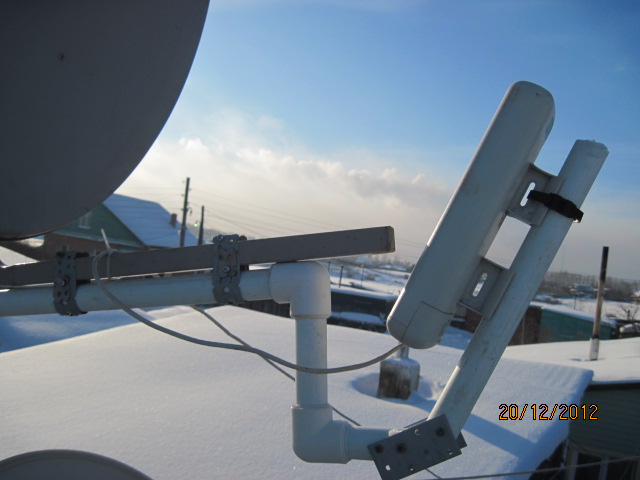

xabarov Posted October 26, 2016 · Report post Уважаемый, xabarov! Не могли бы Вы продемонстрировать конструкцию из оффсетной антенны и SXT, что-то у меня при перевернутом штатном держателе и трубки 40мм, SXT смотрит не в зеркало а на половину в небо ((( Жду с нетерпением. На фото LigoDLB 5-15, но точно также можно ставить Loco/SXT. Самая дешевая тарелка 55 см за 600 рублей дает прибавку сигнала в 8~10 дБ. Пример еще не очень удачный - обычно опускаем вниз до упора, в этом случае достигается наилучший сигнал. Ставим такие до 10 км от базы, получаем сигнал на таком расстоянии около -65...-69. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
npokypop Posted October 27, 2016 · Report post xabarov, Если бы Вы фото сделали со стороны где видно всю конструкцию, тогда было бы видно что Ваш Ligo светит в небеса. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Constantin Posted October 27, 2016 · Report post xabarov, Если бы Вы фото сделали со стороны где видно всю конструкцию, тогда было бы видно что Ваш Ligo светит в небеса. ерунду не пишите, светит именно туда куда нужно Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
dronis3 Posted October 27, 2016 (edited) · Report post Так это не прямофокусная антенна что бы в центр светить, тут можно понять по сигналу точна она светит или нет, изменив угол оборудования от пластиковой трубы и в это время доюстировать и сравнить сигнал. Edited October 27, 2016 by dronis3 Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
TTvs Posted October 27, 2016 · Report post Коллеги, на приведенном фото точка фокуса офсета находится приблизительно над болтами дуги. Возьмите рабочую антенну на Триколор, открутите и поднимите конвертер на 3 см вверх. Он вовсе перестанет принимать сигнал. К чему это я? А к тому, что LigoDLB может иметь большую прибавку по усилению, если её поместить в фокус антенны. Разумеется, потом нужно переюстировать обе тарелки. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

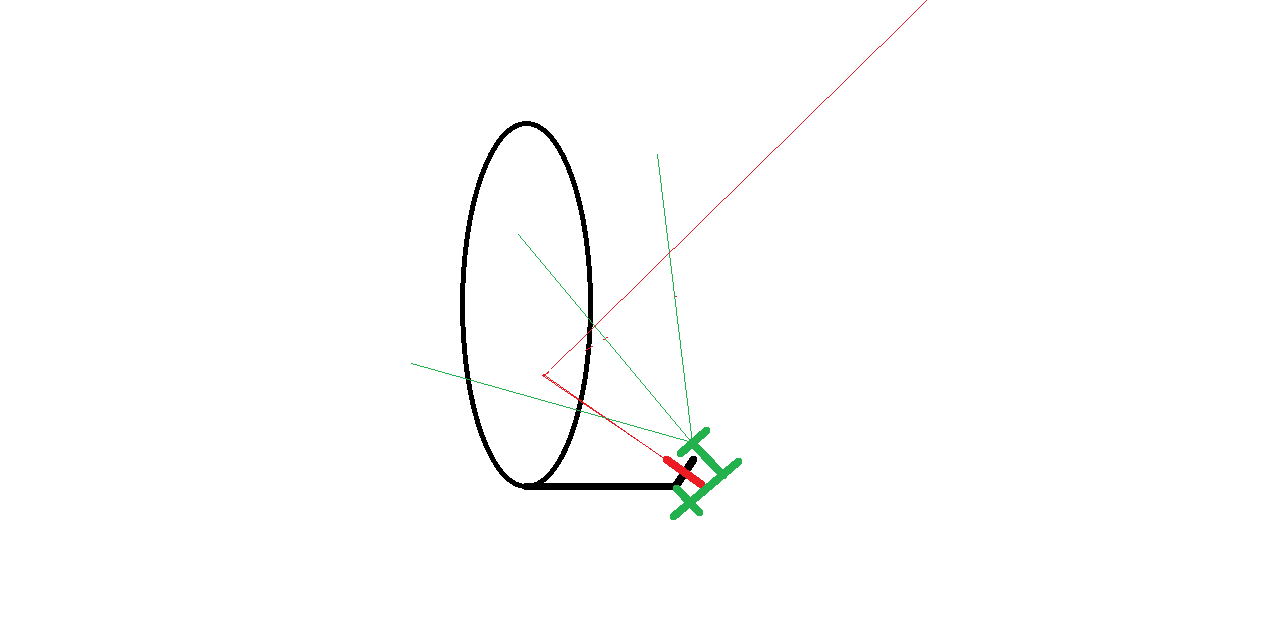

npokypop Posted October 27, 2016 (edited) · Report post Я все понимаю, сейчас изображу (как получится) Edited October 27, 2016 by npokypop Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Constantin Posted October 28, 2016 · Report post Я все понимаю, сейчас изображу (как получится) точно и ??? в чем проблема? мне то все понятно ибо у самого стоит и работает, правда с sxt такое классно прокатывает становиться именно туда куда нуна. а у вас теоретические выкладки? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...

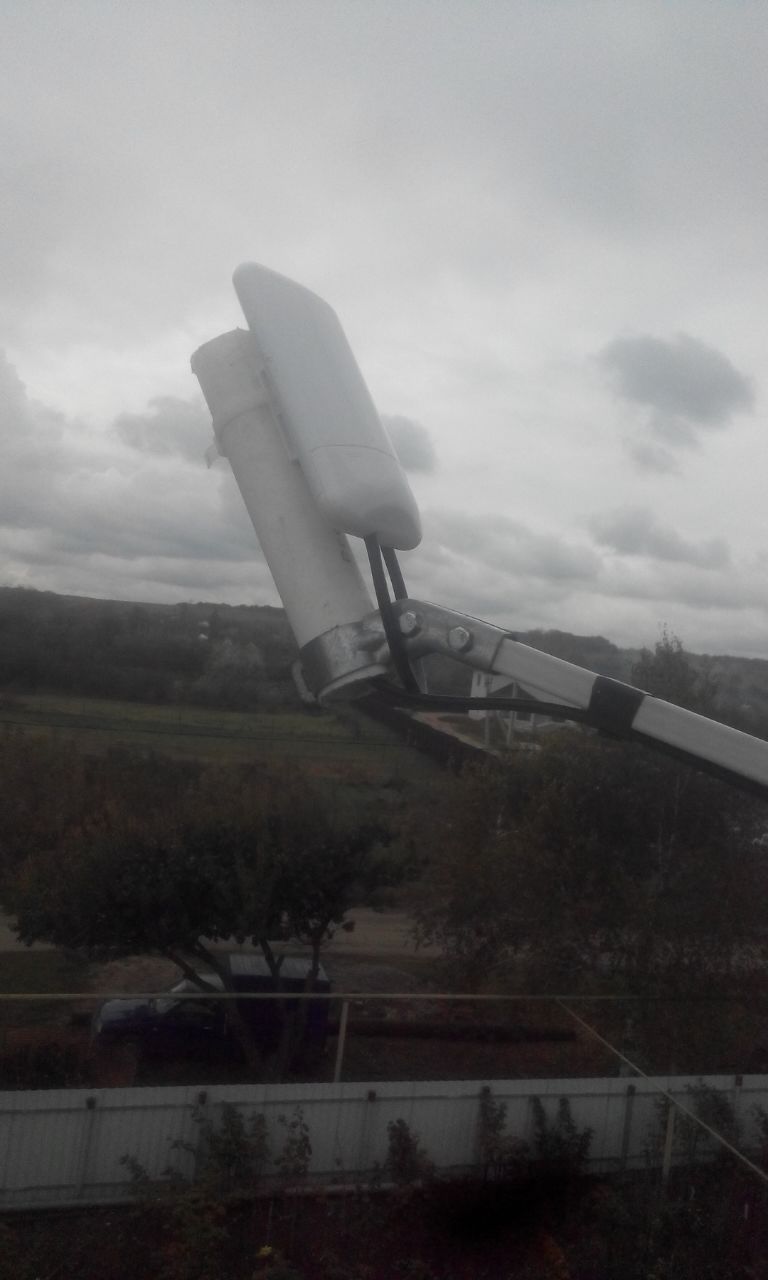

Timax Posted October 28, 2016 · Report post Вот с SXT Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
npokypop Posted October 28, 2016 · Report post Все зависит от конструкции самой тарелки, у меня вот Харьковские 60 см, у них такое не прокатит, фото вечером покажу почему. Вот собственно из-за этого у меня вопрос и возник. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Constantin Posted October 28, 2016 · Report post Все зависит от конструкции самой тарелки, у меня вот Харьковские 60 см, у них такое не прокатит, конструкция у офсетной антенны одна, или ты хочешь сказать что хохлы придумали свою физику? Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
npokypop Posted October 28, 2016 · Report post Все зависит от конструкции самой тарелки, у меня вот Харьковские 60 см, у них такое не прокатит, конструкция у офсетной антенны одна, или ты хочешь сказать что хохлы придумали свою физику? Крепеж конвертера может быть реализован по разному. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
Constantin Posted October 29, 2016 · Report post Крепеж конвертера может быть реализован по разному. конструктивно - да но в одной точке и в одном направлении у офсетов в принципе 2 типа, коротко / длинно фокусные, все больше различий нет. Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
EShirokiy Posted October 31, 2016 · Report post Офсетку вверх ногами и все, удобно юстировать Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
TTvs Posted October 31, 2016 · Report post удобно юстировать, а потом ремонтировать :-D Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
npokypop Posted October 31, 2016 · Report post Я бы SXT Не вешал "в верх ногами" Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
EShirokiy Posted October 31, 2016 · Report post npokypop, тарелку вверх ногами, а sxt как обычно Вставить ник Quote Ответить с цитированием Share this post Link to post Share on other sites More sharing options...
