survivor Опубликовано 1 мая, 2015 Доброго дня! В электротехнике не силен, поэтому вопросы будут глупые )) Хочу запитать 3550 каталист через порт RPS. Цель - сделать резервное питание от акумулятора. Вопросов два: 1) куда чего втыкать 2) как сделать так чтобы акумулятор подзаряжался когда в сети есть питание. По первому вопросу гуглю pinout: rps 300 насколько я понимаю это распиновка кабеля (от железки RPS 300 к которой должен подключаться каталист и которая по задумке инженеров обеспечивает его резервным питанием), поэтому на свиче у меня зеркальный разъем. Я правильно понимаю, что акумулятор нужно подключить плюсом к любому порту с 3-го по 6-й, а минусом к 1 или 7,8,14? Никакие управляющие контакты замыкать/размыкать не надо? По второму вопросу - наверное нужно что-то вроде: SNR-UPS-55/12/5 CS Только вот у нее выходная мощность: Напряжение выхода №1 =13,8VDC DC. 2.5A . номинальная мощность = 35 ватт А на циске на RPS порту написано: 12V 8.3A Есть еще решения? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
survivor Опубликовано 1 мая, 2015 по 1-му пункту - подключил, вроде как завелось )) Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
nixx Опубликовано 1 мая, 2015 2) как сделать так чтобы акумулятор подзаряжался когда в сети есть питание. А на циске на RPS порту написано: 12V 8.3A Есть еще решения? google: Mean Well AD-155A Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
SyJet Опубликовано 1 мая, 2015 А где "вилки" rps покупаете? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
sol Опубликовано 2 мая, 2015 После подачи обратно сетевого напряжения может перезагрузиться. Официальное мнение циски - порт РПС не предназначен для резервирования пропажи сетевого напряжения. Это должно быть зарезервировано UPSом. Этот порт предназначен для резервирования ОТКАЗА основного блока питания. Корректно выполнятся только переключение с основного питания на РПС. Обратно - нет. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Mechanic Опубликовано 2 мая, 2015 мы вкл только по 12в Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
aMster Опубликовано 26 мая, 2015 на распиновке RPS коннектора имеются хитрые пины: (http://www.cisco.com/c/en/us/td/docs/switches/power_supplies/rps675/hardware/installation/guide/hig675/rpscable.html) 10 RPS_PRES (RPS present) 11 RPS_CTRL 0 12 RPS_CTRL 1 13 PWR_GOOD (power is good) из тех кто пробовал - что в них подавали? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
dIMbI4 Опубликовано 26 мая, 2015 работали раньше спокойно от минвелов ад155а, нужно всего 2 контакта масса и плюс, свой блок питания совершенно спокойно работает в параллель, ничего не перезагружается. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
aMster Опубликовано 26 мая, 2015 работали раньше спокойно от минвелов ад155а, нужно всего 2 контакта масса и плюс, свой блок питания совершенно спокойно работает в параллель, ничего не перезагружается. а если обычный компьютерный использовать? там 12 вольт есть нормальные по току. просто надо с вводом питания разбираться ( на другой инвертор переключать), и соответственно подъем 3560 за 5 минут совсем не устраивает. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
aMster Опубликовано 26 мая, 2015 (изменено) нашел 2 исследования :) ATX to RPS Отчет о проведении испытаний отчет очень интересный, допросить бы еще автора, а то у него, судя по всему, родственники точно партизанили. 1. При подключении RPS питания вышеописанным способом на передней панеле коммутатора индикатор RPS не загорается. 2. Управляющий сигнал RPS питания RPS_PRES используется для оповещения коммутатора источником питания о подключенном RPS питании. 3. Управляющий сигнал RPS питания RPS_CTRL 0 используется для оповещения коммутатора источником питания о наличии 220В на источнике питания. 4. Управляющий сигнал RPS питания RPS_CTRL 1 используется для оповещения коммутатора источником питания о разряженной АКБ. 5. Из-за отсутствия этих управляюх сигналов в магистральном источнике питания коммутатор не выполняет никаких действий при пропадании 220В на магистральном источнике питания, снижения заряда АКБ до критического уровня, и тд. 6. Управляющий сигнал RPS питания PWR_GOOD используется для оповещения коммутатора внутренним блоком питания о наличии 220В на нем. 7. При пропадании 220В на внутреннем блоке питания коммутатора, питание переключается на резервное, в лог коммутатора отправляется сообщение Faulty internal power supply detected, и коммутатор отправляет SNMP Trap. вот какое напряжение должно быть на управляющих сигналах? +5? +12? КЗ на землю? Изменено 26 мая, 2015 пользователем aMster Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
dIMbI4 Опубликовано 26 мая, 2015 Никакого. Даешь ей +12 вольт и оно работает. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
E_one Опубликовано 30 декабря, 2015 2pvl: С контактами RPS Pesent и PWR_GOOD не разбирались? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
SyJet Опубликовано 30 декабря, 2015 Очень интересно, результаты изысканий - будь ласка, не забудь выложить Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...

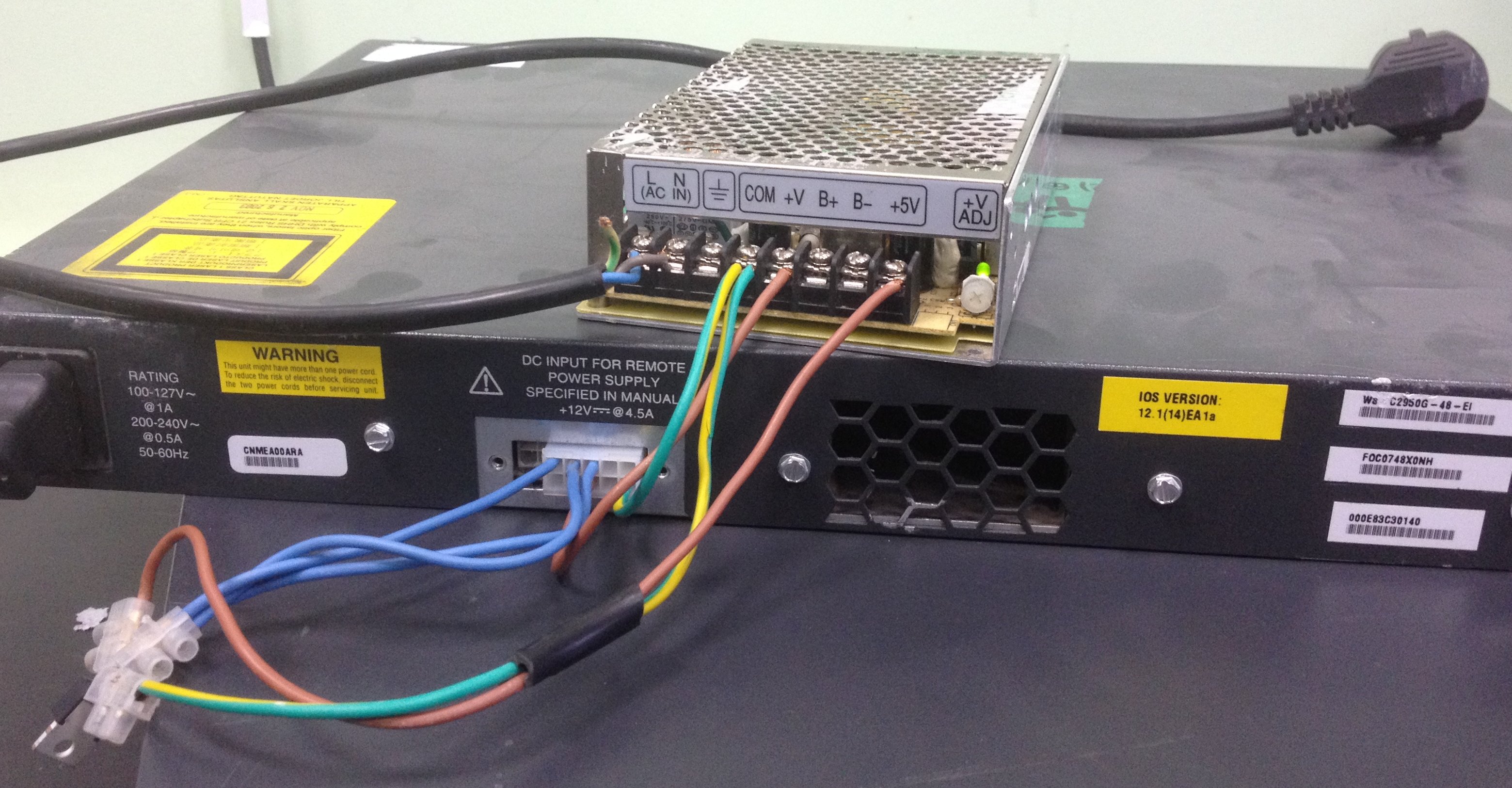

E_one Опубликовано 11 февраля, 2016 (изменено) Мои эксперименты на тему: Инвентарь: cisco 2950-48 12.1(11r)EA1 БП MW ADD-55A Линейный регулятор с низким падением напряжения LM1117T-3.3/NOPB Подключим к циске 12в на вход RPS, и 3х 3,3в на информационные контакты RPS_PRESENT, PRS_CTRL 0, RPS_CTRL 1 (10,11,12), согласно схеме отсюда http://www.cisco.com/c/en/us/td/docs/switches/power_supplies/rps300/hardware/installation/guide/rps300ig/rpscable.html результат: Подаем 220в на коммутатор, получаем Switch#sh env a FAN is OK Internal POWER supply is OK RPS is present RPS is available Даже если на внешний БП питание не подается, он работает. Выключаем 220, включаем внешний БП Switch#sh env a FAN is OK Internal POWER supply is FAULTY RPS is present RPS is available Оставляем внешний БП, добавляем 220 Switch#sh env a FAN is OK Internal POWER supply is FAULTY RPS is present RPS is available свитч не видит появления 220 если питается от 12В. В логе каждые ~10 сек будет всплывать сообщение 00:02:00: %ENVIRONMENT-3-RPS_FAILED: Faulty internal power supply detected сообщение возникает из-за смены статуса Internal POWER c FAULTY на OK, на секунду, после чего он падает обратно в FAULTY. Оставляем 220, выключаем внешний БП коммутатор перезагружается. Switch#sh env a FAN is OK Internal POWER supply is OK RPS is present RPS is available Оставляем 220, подключаем внешний БП Switch#sh env a FAN is OK Internal POWER supply is FAULTY RPS is present RPS is available Свитч “мягко” переключается на питание от 12В. свитч не видит появления 220 если питается от 12В. В логе каждые ~10 сек будет всплывать сообщение 00:02:00: %ENVIRONMENT-3-RPS_FAILED: Faulty internal power supply detected сообщение возникает из-за смены статуса Internal POWER c FAULTY на OK, на секунду, после чего он падает обратно в FAULTY. --- PWR_GOOD (13 контакт) дает на выходе 3,3В если коммутатор питается от 220. Если 220 включен вместе с 12В, сигнала не будет. --- Если убрать сигнал RPS_CTRL1 (12) RPS is present RPS is NOT available Если убрать сигнал RPS_CTRL 0 (11) RPS is present RPS is supplying power Если убрать сигнал RPS_PRESENT (10) RPS is NOT present Если убрать RPS_CTRL 1 & 2 (11 и 12) RPS is present RPS is FAULTY В остальном поведение коммутатора не меняется. Итог: пока что полезного применения сигналам управления cisco RPS придумать не удалось =) Изменено 11 февраля, 2016 пользователем E_one Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
dIMbI4 Опубликовано 11 февраля, 2016 Внутри разъем рпс в параллель по 12в с блоком питания. Никогда не заморачивался этими пинами. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...

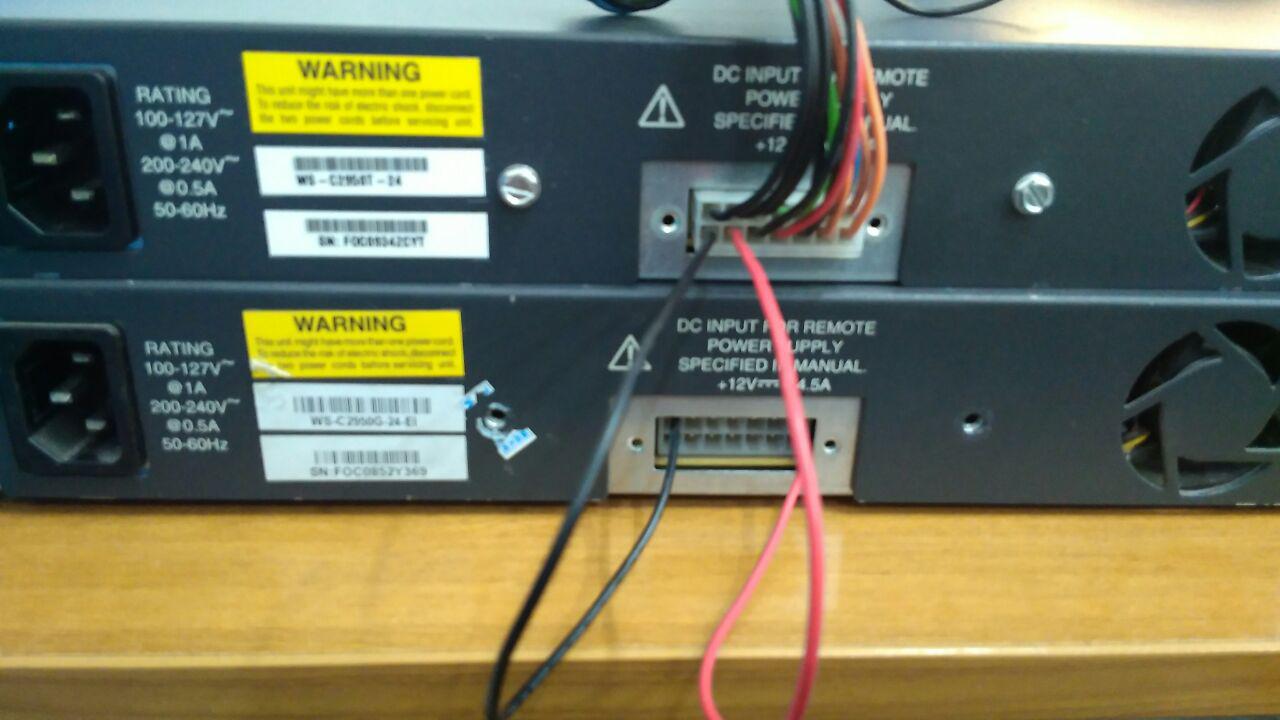

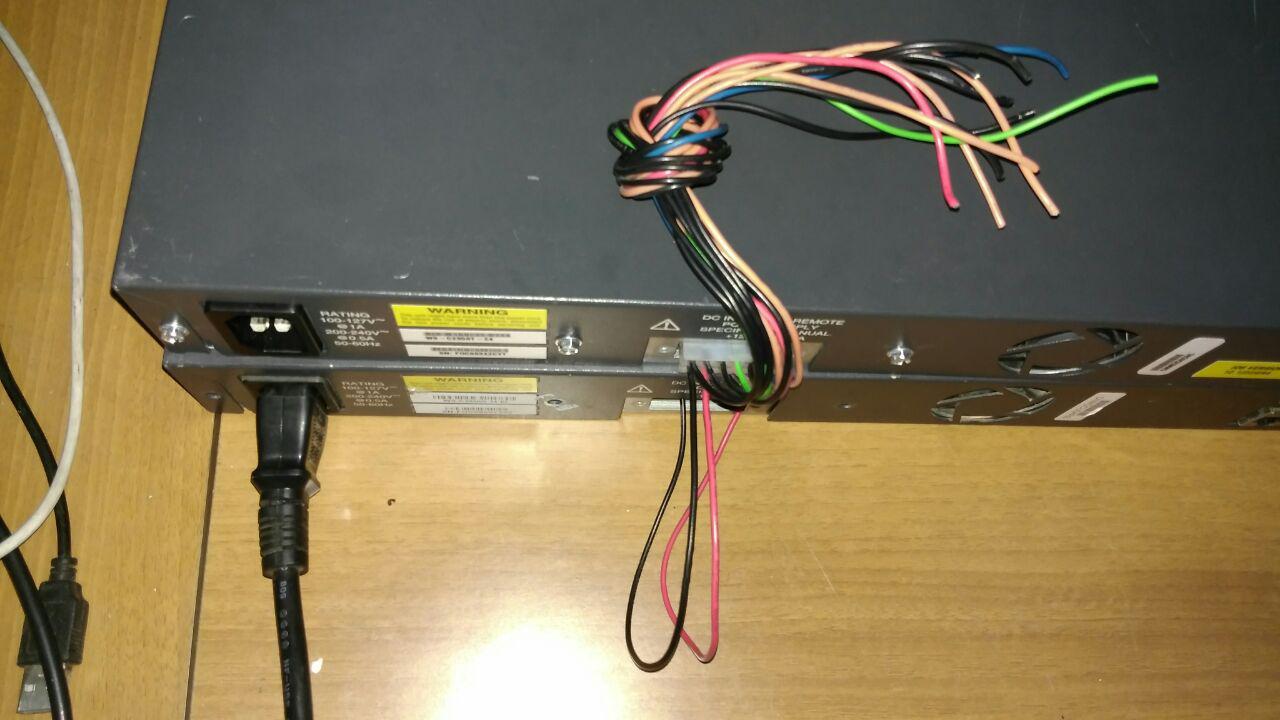

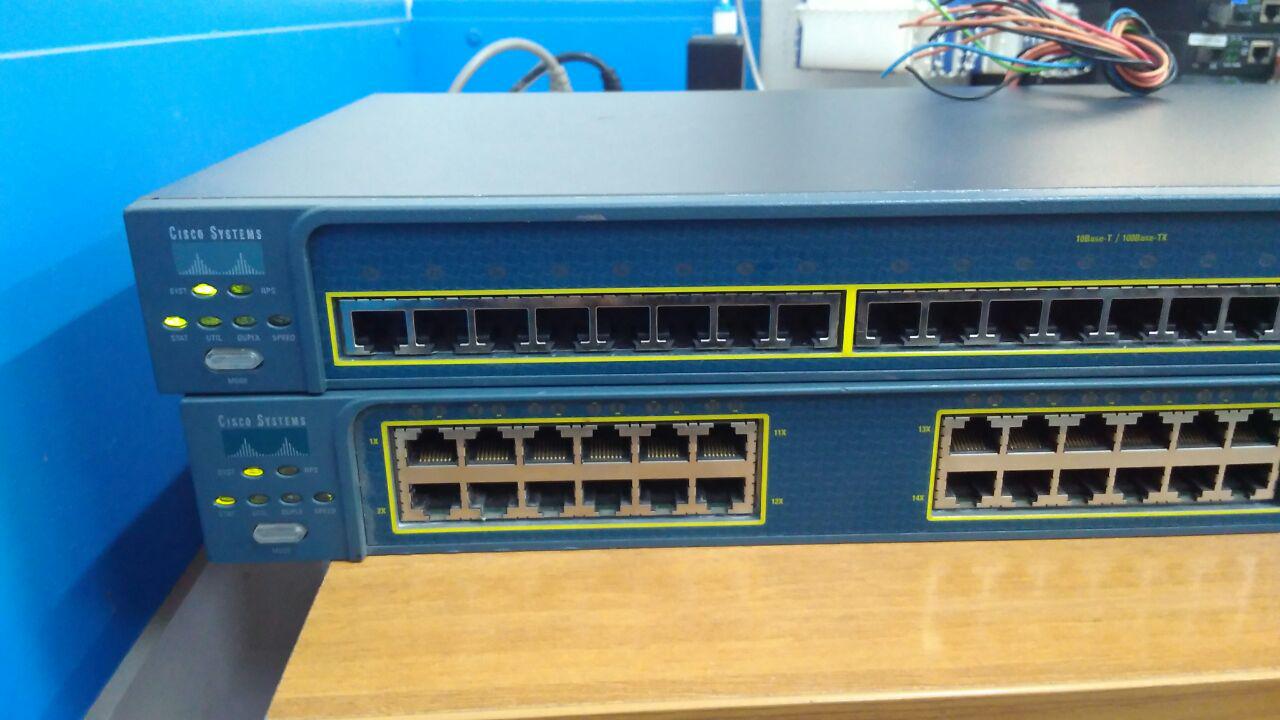

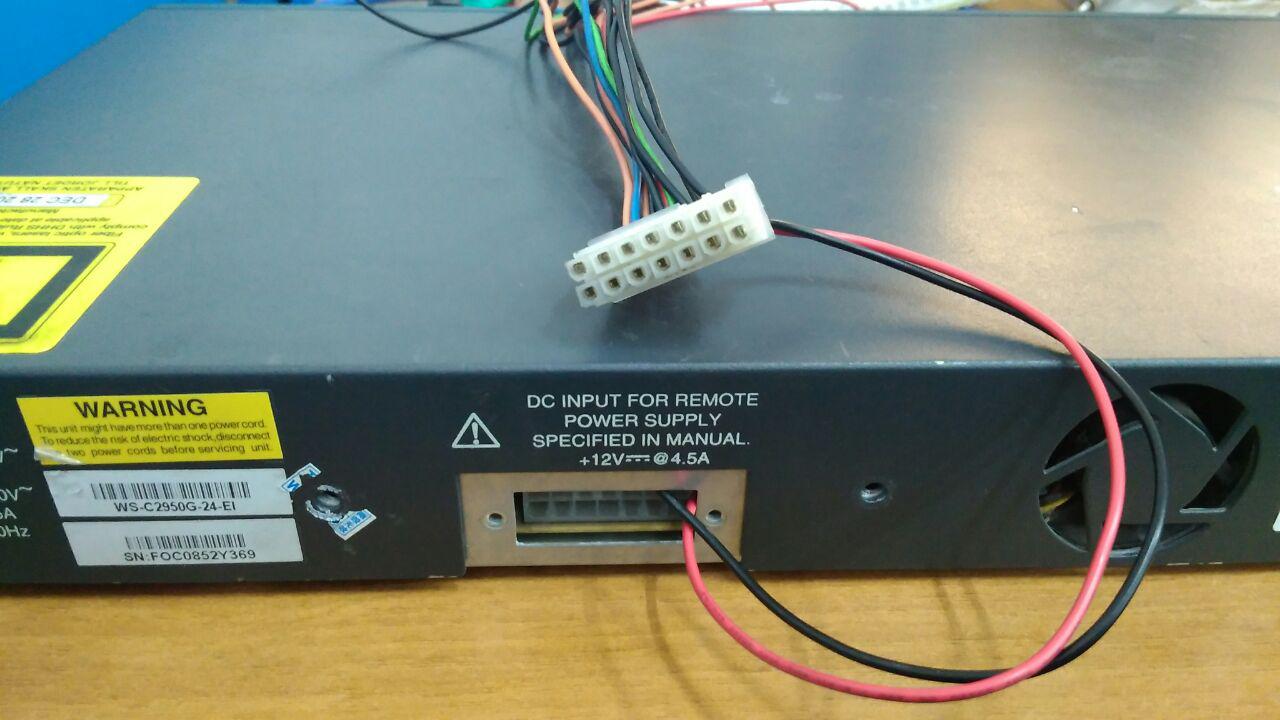

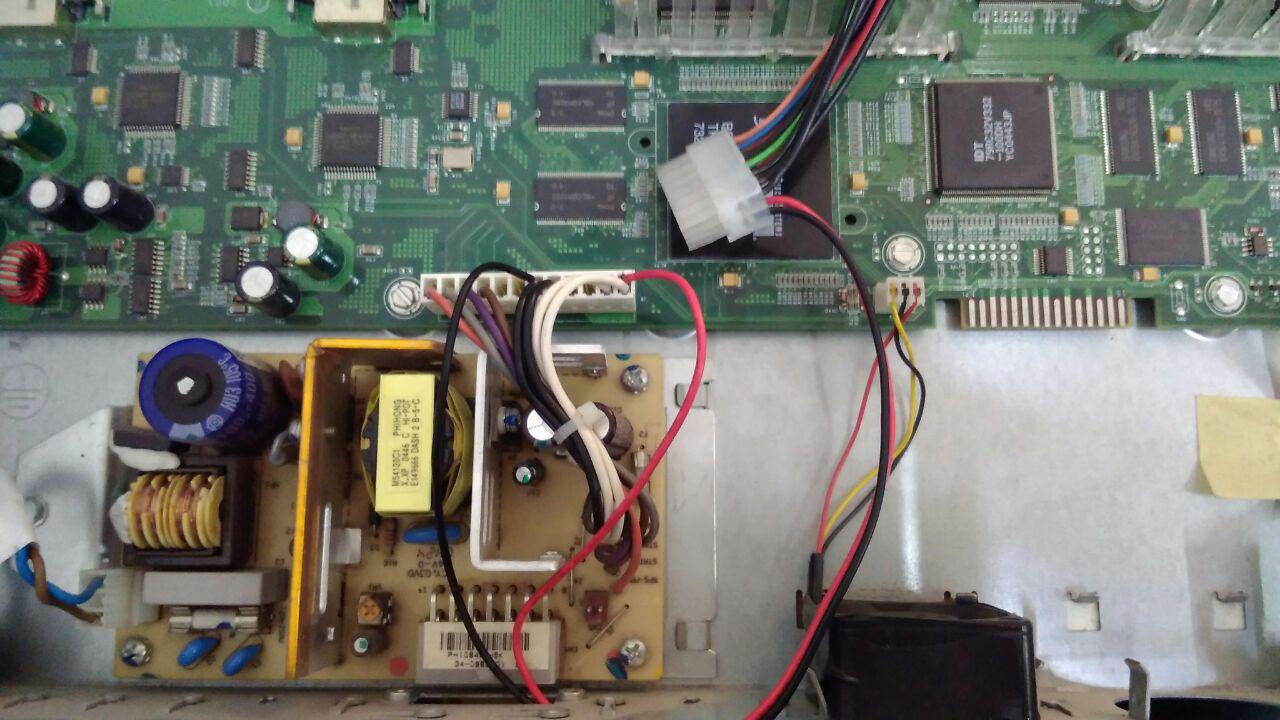

sergey.k Опубликовано 12 октября, 2016 Взял жгут с колодкой от ATX, отрезал лишние 6 гнёзд, что бы получилось 2Х7 Использовал 1 (чёрный GND) и 2 (красный +12V) провода из жгута для подключения к первому коммутатору (в разъём на плате). В результате получилась перемычка между портами GND и +12V первого коммутатора и первым и вторым портом RPS на втором коммутаторе. При подаче внешнего напряжения на любой блоке питания включает оба коммутатора. Дальнейшие включения и отключения любого из блоков питания от 220V не приводит к перезагрузке. Достаточно что бы на одном из них было входящее напряжение. На коммутаторе, где нет питания: Switch#sh env all FAN is OK Internal POWER supply is FAULTY RPS is NOT present Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
19Viktor55 Опубликовано 31 октября, 2016 Вопрос к знатокам!!! Можно ли с блока питания подать не 12в, а 13,5в? Это для зарядки аккумулятора, соединенного параллельно питанию (резервное питание) Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
myth Опубликовано 31 октября, 2016 А если попробовать колхоз с 2 диодами Шоттки? Катоды соединяем вместе, подключаем к + платы коммутатора. Анод первого - к АКБ, а второго - к встроенному БП. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
19Viktor55 Опубликовано 31 октября, 2016 А заряжать аккумулятор как, напряжение зарядки от 13.8 до 14.3 вольта. Если в вашем варианте с диодами подать на аккумулятор для рарядки 14.3в , то почти всё это паряжение пойдет на устройство Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
myth Опубликовано 31 октября, 2016 А DC-DC на какое напряжение рассчитаны? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
19Viktor55 Опубликовано 31 октября, 2016 Циска по паспорту питается 12 вольт и током до 8.3 ампер. Аккумулятор заряжается при напряжении 13.8 и выше. Если просто подсоединить аккумулятор параллельно клеммам циски и б/п, то заряда не будет. На б/п можно выставить любое напряжение Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
myth Опубликовано 31 октября, 2016 19Viktor55, естественно. При моей схеме АКБ заряжаться тоже не будет. Но не будет никаких перезагрузок при переходе сеть-батарея. Можно с релюшками поиграться и внешним бп аккум заряжать Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Mechanic Опубликовано 6 февраля, 2021 от 48вольт пробывал ли кто-то запитывать свичи через этот разъем ? Согласно мануала 1 GND 2 -48 V 3 12 V 4 12 V 5 12 V 6 12 V 7 GND 8 GND 9 -48 V но, что интересно, пин 9 пустой, те -48 подается только на 2 пин Что касается питания от 12в, у нас при подаче 12в свич ребутился (cisco 3560g) Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
sol Опубликовано 6 февраля, 2021 2 часа назад, Mechanic сказал: от 48вольт пробывал ли кто-то запитывать свичи через этот разъем ? Там 48в только для PoE, ежели оно в наличии. Сам свитч питается от 12в. Что касаемо ребута: Разъём на заканчивается на девятом пине. Их там больше. И это не зря. https://www.cisco.com/c/en/us/td/docs/switches/power_supplies/rps2300/hardware/installation/guide/2300hig/rpscable.html#wp1015822 Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
w3lsh Опубликовано 14 декабря, 2021 Дабы не плодить темы, задам вопрос здесь: Не подскажите, возможно ли запитать коммутатор Extreme x620-10x от Cisco RPS 2300 (через цисковский провод 22 pin - 14 pin). Нашел распиновки 2300: https://www.cisco.com/c/en/us/td/docs/switches/power_supplies/rps2300/hardware/installation/guide/2300hig/rpscable.html и предлагаемого для данного коммутатора RPS STK-RPS-150PS https://www.manualslib.com/manual/2133965/Extreme-Networks-Extremeswitching-X440-G2-Series.html?page=389#manual Рисковать не хочется, поэтому буду рад если кто-то ответит. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
