Настройка sflow

[Megas]

Уважаемый All, а помогите просветится в правильной настройке Sflow на коммутаторах.



В данный момент юзаю brocade 6610 и procure 5412, в качестве сборщика nfsen + sfcapd.

Трафика пару гигабит.



Брокад:

sFlow version: 5

sFlow services are enabled.



sFlow agent IP address: *

Collector IP *, UDP 6343

UDP source port: 8888 (Default)

Polling interval is 10 seconds.

Configured default sampling rate: 1 per 2000 packets.

Actual default sampling rate: 1 per 2000 packets.

The maximum sFlow sample size: 128.

sFlow exporting cpu-traffic is disabled.

4022417948 UDP packets exported

4253959189 sFlow flow samples collected.

sFlow ports: ethe 1/3/1 to 1/3/2

Module Sampling Rates

---------------------

Slot 3 configured rate=2000, actual rate=2000

Port Sampling Rates



Трафик более менее, но срет пакетами жестко. Интересует как бы его подшаманить так чтобы он максимально приближенные к реальности данные выдавал.

The maximum sFlow sample size: 128. изминение на 1300 приводит к 95 процентной загрузке CPU на коммутаторе.



Смотрел сюда:

http://blog.sflow.com/2009/06/sampling-rates.html



также на сколько читал: Polling interval is 10 seconds.

то есть инфа по каждому порту будет сбрасываться каждые 5ть секунд, если бы портов было 5ть в мониторинге, то каждый порт обрабатывался каждые 2е секунды.





нужно более менеее подтянуть данные параметры, может кто имел более глобальное представление как это выкручивать.







А вот с procurve все сложнее, там есть drop на Samples

Port | Sampling Dropped | Polling

| Enabled Rate Header Samples | Enabled Interval

----- + ------- -------- ------ ---------- + ------- --------

Trk1 Yes(1) 2000 128 -518602347 Yes(1) 20



Трафика тоже от 1Гб до 2х



В общем интересует опыт people в данном отношении.

[0pl0pl]

http://ftp.dlink.ru/pub/Trainings/SwitchWhitePapers/sFlow.pdf

http://www.inmon.com/technology/sflowTools.php

http://www.hilik.org.ua/%D0%BD%D0%B0%D1%81%D1%82%D1%80%D0%BE%D0%B9%D0%BA%D0%B0-sflow-%D0%BD%D0%B0-%D0%BA%D0%BE%D0%BC%D0%BC%D1%83%D1%82%D0%B0%D1%82%D0%BE%D1%80%D0%B0%D1%85-extremenetworks-%D0%B8%D1%81%D0%BF%D0%BE%D0%BB%D1%8C/

Edited July 23, 2014 by 0pl0pl

[Megas]

Спасибо, но не одна из этих ссылок все таки не открывает подробностей внутреней работы и того как максимально приблизить снятие трафика к реалиям интерфейса.

А также какие оптимальные значения должны быть.

[pfexec]

Интересует как бы его подшаманить так чтобы он максимально приближенные к реальности данные выдавал.

в общем случае - никак. у свитчей оно однозначно подразумевает семплинк, а это каждый N-ый пакет. Соответственно в статистике будет отображаться только значительные потоки.

трафика у вас не много, может эти два гигабита смиррорить на тазик с ng_netflow и снять 1:1 ?

[Megas]

Да проблема когда дос лупит, там далеко не все варит этот трафик.

Сейчас все таки procurve показывает максимально приблеженные к реальности, а вот brocade это не любит явно.

[xcme]

На D-Link'ах на доступе кто-нибудь использует sFlow? Какие параметры ставите?

И главное, почему в дефолтовых настройках сервер удаляется через 400 секунд? То есть постоянное использование хоть и предусмотрено (infinity), но не рекомендуется?

[xcme]

Сделал такие настройки:

enable sflow
create sflow analyzer_server 1 owner Pandora collectoraddress 10.200.201.181 timeout infinite
create sflow counter_poller ports all analyzer_server_id 1 interval 20
create sflow flow_sampler ports  1-24 analyzer_server_id 1 rate 2 tx_rate 2 maxheadersize 128

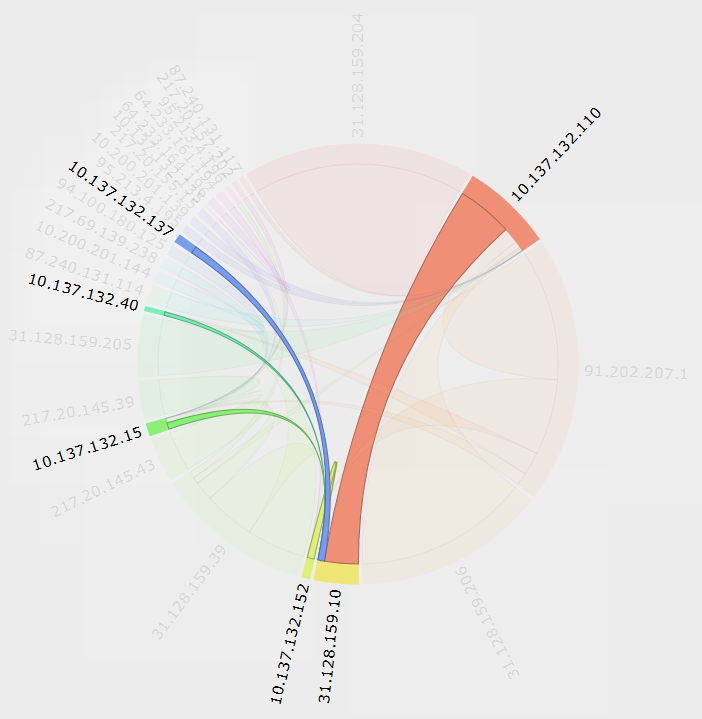

Получил несколько забавных картинок. Вот одна из них, где отображены подключения SIP-клиентов техподдержки к АТС-ке.



На доступе безопасно включать на длительное время? На агрегации от netflow некоторым железкам плохеет, а sflow не пробовали еще.

[pavel.odintsov]

А почему не SPAN?

[xcme]

А почему не SPAN?

Поподробнее, а то я начал изучать тему только вчера. :)

[pavel.odintsov]

Ну зеркало :)

[xcme]

Некуда приземлить столько десяток. :) Плюс у нас почти все сервера виртуальные, а в облаке это делать:

1) Страшно.

2) ХЗ как.

:)



DDoS, в принципе, видим через netflow с бордера.



p.s. Кстати, не любая железка может миррорить десятки без ущерба для себя. Для СОРМ пришлось использовать оптические делители.

[vlad11]

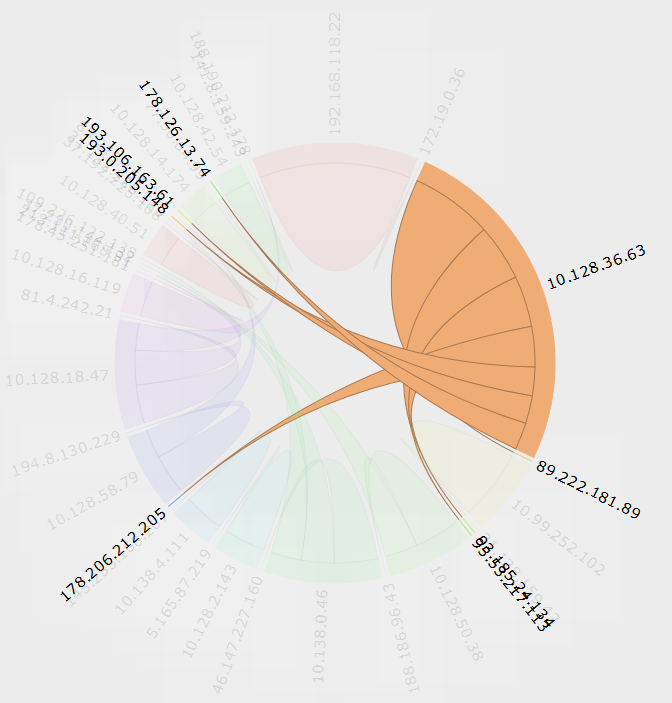

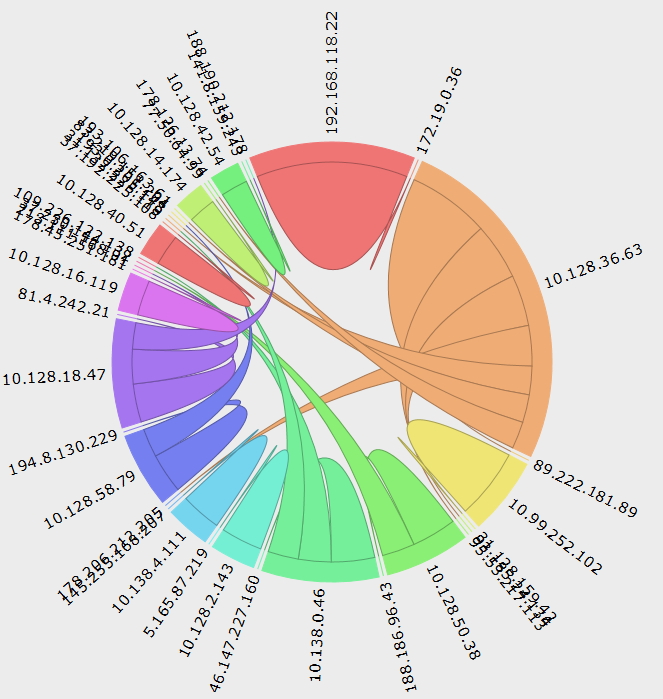

Получил несколько забавных картинок. Вот одна из них, где отображены подключения SIP-клиентов техподдержки к АТС-ке.



Можете сгенерировать пару разных картинок в хорошем качестве?

И подскажите какой программой-скриптом Вы это делали?

Спасибо.

[xcme]

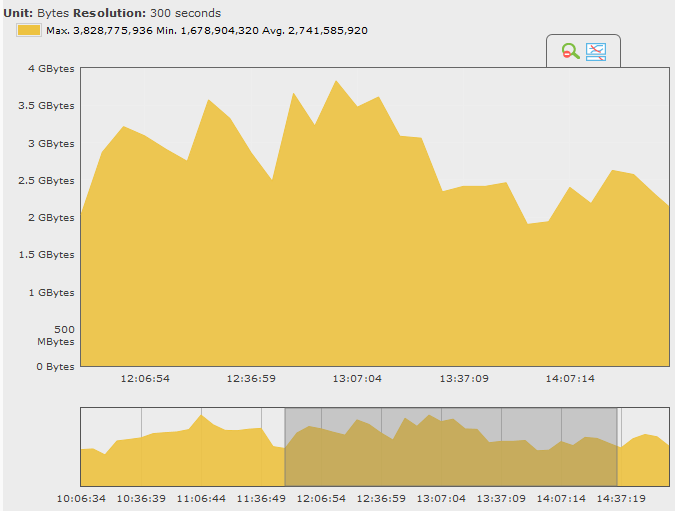

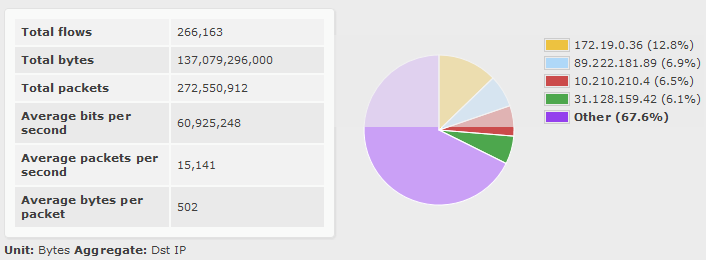

Картинки сделал в Pandora FMS. Я эту систему мониторинга сейчас тестирую (нужна карта GIS), увидел, что умеет NetFlow/sFlow отображать, собрал чуть чуть трафика и отрисовал.

Но вообще мне фильтры там не очень нравятся, многие вещи непонятно как сделать.
