Выбор всенаправленной антенны на 5 ггц

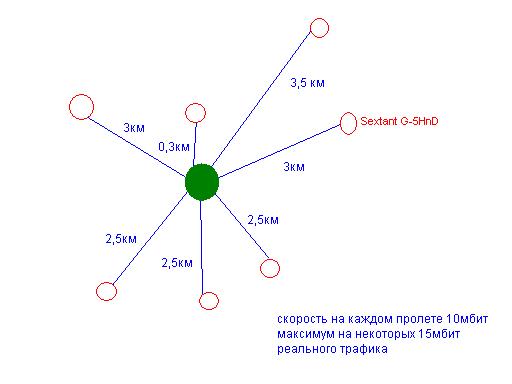

Задача построить мосты на 5 ггц(см.схему).

По краям планирую купить Sextant G-5HnD.

Требования: по 10 мбит реального трафика в одну сторону(максимум на одном двух пролетах 15-20 мбит) и 2-3 мбит в обратную сторону на каждый пролет.

Вопрос какую антенну(ы) установить в центре?

post-77367-090710200 1358943019_thumb.jpg

Share this post


Link to post
Share on other sites

Задача построить мосты на 5 ггц(см.схему).

По краям планирую купить Sextant G-5HnD.

Требования: по 10 мбит реального трафика в одну сторону(максимум на одном двух пролетах 15-20 мбит) и 2-3 мбит в обратную сторону на каждый пролет.

Вопрос какую антенну(ы) установить в центре?

Нужно несколько баз, если по паре точек будут в зуком углу хватит sextant как базы.

Share this post


Link to post
Share on other sites

А если убрать из схемы самые длинные пролеты и оставить 3-4 пролета до 2-2,5км? все же хочется всенаправленную

Edited by nicolenkoe

Share this post


Link to post
Share on other sites

все же хочется всенаправленную



примите за правило всенаправленная это в девственночистом эфире и метров 200-300. и вам будет легче в вашем начинании

Share this post


Link to post
Share on other sites

все же хочется всенаправленную



примите за правило всенаправленная это в девственночистом эфире и метров 200-300. и вам будет легче в вашем начинании

принял, тогда может быть 2-3 секторные антенны? какие посоветуете для моей задачи? Карточки лучше R52nH или может быть готовые решения есть секторные?

Share this post


Link to post
Share on other sites

Готовые: рокетМ5+ЭирмаксСектор90 4х

Клиеты -- нанобриджи М5 + Нанонстейшены М5 + Локи М5

Share this post


Link to post
Share on other sites

ну или альтернатива это SXT и секстант. по мне как бы стабильней связка

Share this post


Link to post
Share on other sites
ну или альтернатива это SXT и секстант. по мне как бы стабильней связка

А на базу? Самосбор?

Share this post


Link to post
Share on other sites

Да самосбор на базе 120 градусной секторной антенны MIMO + RB433L или RB411GL + R52Hn. Вот и все дела, на сборку много времени не понадобится.

Share this post


Link to post
Share on other sites

Да самосбор на базе 120 градусной секторной антенны MIMO + RB433L или RB411GL + R52Hn. Вот и все дела, на сборку много времени не понадобится.

Что скажете об этих:

1. RF Elements Sector MiMo 5GHz-120°

2. Ubiquiti AirMax Sector Antenna AM-5G16

3. ExtraLink Sector SHD-D-515810-2-MIMO-J 5GHz 19dBi 120° MIMO with Box

4. Ubiquiti AirMax Sector Antenna AM-5G19

Share this post


Link to post
Share on other sites

Что скажете об этих:

1. RF Elements Sector MiMo 5GHz-120°

2. Ubiquiti AirMax Sector Antenna AM-5G16

3. ExtraLink Sector SHD-D-515810-2-MIMO-J 5GHz 19dBi 120° MIMO with Box

4. Ubiquiti AirMax Sector Antenna AM-5G19



2 и 4 плохие антенны. Самая лучшая из всех это номер 3.

Share this post


Link to post
Share on other sites

Что скажете об этих:

1. RF Elements Sector MiMo 5GHz-120°

2. Ubiquiti AirMax Sector Antenna AM-5G16

3. ExtraLink Sector SHD-D-515810-2-MIMO-J 5GHz 19dBi 120° MIMO with Box

4. Ubiquiti AirMax Sector Antenna AM-5G19



2 и 4 плохие антенны. Самая лучшая из всех это номер 3.

И лучшая потому что продается в ланмарте. По факту все 4 антенны не ахти, и что из них лучше спорный.

Share this post


Link to post
Share on other sites

почему не использовать Омнитик+СХТ или секстаны - где растояние побольше. у нас так работает, для 7 абонентов, думаю реально будет отдавать заявленые требования

Edited by bodyam

Share this post


Link to post
Share on other sites

Если бы в любой компании кто реализуют оборудования любое и давали гарантию на само оборудования в периуд действия лицензии то можно купить то которую они рекамендуют.

НО ТОЧКА ПРОДАЖ ТАКУЮ ГАРАНТИЮ НЕ ДАСТ.

Share this post


Link to post
Share on other sites

Что скажете об этих:

1. RF Elements Sector MiMo 5GHz-120°

2. Ubiquiti AirMax Sector Antenna AM-5G16

3. ExtraLink Sector SHD-D-515810-2-MIMO-J 5GHz 19dBi 120° MIMO with Box

4. Ubiquiti AirMax Sector Antenna AM-5G19



2 и 4 плохие антенны. Самая лучшая из всех это номер 3.

И лучшая потому что продается в ланмарте. По факту все 4 антенны не ахти, и что из них лучше спорный.



Номер 3 позволяет установить оборудование в герметичном боксе и произвести подключение к антенне с помощью пигтейлов. Этим она уже лучше остальных на голову.

Share this post


Link to post
Share on other sites

Что скажете об этих:

1. RF Elements Sector MiMo 5GHz-120°

2. Ubiquiti AirMax Sector Antenna AM-5G16

3. ExtraLink Sector SHD-D-515810-2-MIMO-J 5GHz 19dBi 120° MIMO with Box

4. Ubiquiti AirMax Sector Antenna AM-5G19



2 и 4 плохие антенны. Самая лучшая из всех это номер 3.

И лучшая потому что продается в ланмарте. По факту все 4 антенны не ахти, и что из них лучше спорный.



Номер 3 позволяет установить оборудование в герметичном боксе и произвести подключение к антенне с помощью пигтейлов. Этим она уже лучше остальных на голову.

Коробка под борд это существено. Без него антена не антнна.



Есть варианты подключения без пигтейлов? ;)

Share this post


Link to post
Share on other sites

Что скажете об этих:

1. RF Elements Sector MiMo 5GHz-120°

2. Ubiquiti AirMax Sector Antenna AM-5G16

3. ExtraLink Sector SHD-D-515810-2-MIMO-J 5GHz 19dBi 120° MIMO with Box

4. Ubiquiti AirMax Sector Antenna AM-5G19





2 и 4 плохие антенны. Самая лучшая из всех это номер 3.



а почему они плохие?

меня это действительно интересует.

Share this post


Link to post
Share on other sites

Что скажете об этих:

1. RF Elements Sector MiMo 5GHz-120°

2. Ubiquiti AirMax Sector Antenna AM-5G16

3. ExtraLink Sector SHD-D-515810-2-MIMO-J 5GHz 19dBi 120° MIMO with Box

4. Ubiquiti AirMax Sector Antenna AM-5G19





2 и 4 плохие антенны. Самая лучшая из всех это номер 3.



а почему они плохие?

меня это действительно интересует.



1. Слишком маленькая и у нее низкая развязка по поляризациям, это дает о себе знать, когда у клиентов уменьшаются уровни сигналов. Если много клиентов с сигналами -77 и хуже, то включение режима A-only повышает реальную пропускную способность сектора.

2. Обрубок от убнт. Работает как всенаправленная антенна, очень много нулей в диаграмме направленности и сама диаграмма сильно зависит от частоты.

4. Не смотря на свой грозный вид, мало чем отличается от короткой версии антенны. На разных частотах может быть перекос по уровням сигналов, который так же зависит от выходной мощности устройства. Если вдувать в нее все 27дбм по бегунку то показатели красивые, чего не скажешь о пропускной способности, а вот попытки уменьшения до 8-10, что бы обеспечивать ЭМС, делают ее работу практически не возможной.



Номер 3 конечно не сравниться с MTI, но по качеству будет лучше всех тут представленных. Подключается непосредственно короткими пигтейлами к радиооборудованию, и может работать на пониженных мощностях. Есть сети, где такая антенна с уровнем выходной мощности 12дбм обслуживает клиентов SXT на расстояниях до 2км без каких-то проблем. Естественно прямая видимость до всех. До этого там как раз стояла антенна под номером 4, а микротик RB411AH + R52Hn сзади нее в корпусе RF Elements StationBox, подключался через короткие переходнички с разъемами SMA, которые даже загерметизировать нормально не получалось.

Share this post


Link to post
Share on other sites

Saab95 Если микротик от фирмы ланмарт дадут гарантию на срок действия лицензию и в случии если они выйдит из строя смогут они заменить по гарантии.

Share this post


Link to post
Share on other sites

1. Слишком маленькая и у нее низкая развязка по поляризациям, это дает о себе знать, когда у клиентов уменьшаются уровни сигналов. Если много клиентов с сигналами -77 и хуже, то включение режима A-only повышает реальную пропускную способность сектора.

2. Обрубок от убнт. Работает как всенаправленная антенна, очень много нулей в диаграмме направленности и сама диаграмма сильно зависит от частоты.

4. Не смотря на свой грозный вид, мало чем отличается от короткой версии антенны. На разных частотах может быть перекос по уровням сигналов, который так же зависит от выходной мощности устройства. Если вдувать в нее все 27дбм по бегунку то показатели красивые, чего не скажешь о пропускной способности, а вот попытки уменьшения до 8-10, что бы обеспечивать ЭМС, делают ее работу практически не возможной.



Номер 3 конечно не сравниться с MTI, но по качеству будет лучше всех тут представленных. Подключается непосредственно короткими пигтейлами к радиооборудованию, и может работать на пониженных мощностях. Есть сети, где такая антенна с уровнем выходной мощности 12дбм обслуживает клиентов SXT на расстояниях до 2км без каких-то проблем. Естественно прямая видимость до всех. До этого там как раз стояла антенна под номером 4, а микротик RB411AH + R52Hn сзади нее в корпусе RF Elements StationBox, подключался через короткие переходнички с разъемами SMA, которые даже загерметизировать нормально не получалось.

Спасибо, поучительно.

Share this post


Link to post
Share on other sites

и может работать на пониженных мощностях.

Все остальные антенны этого не умеют? :))

Share this post


Link to post
Share on other sites

и может работать на пониженных мощностях.

Все остальные антенны этого не умеют? :))



Представьте себе - нет. Если взять и начать понижать мощность, то начнет увеличиваться перекос по поляризациям. Например при мощности 10дбм сигналы -70/-72, а при 5дбм будет -75/-83, естественно тут уже MIMO нормально работать не сможет.

Share this post


Link to post
Share on other sites

и может работать на пониженных мощностях.

Все остальные антенны этого не умеют? :))



Представьте себе - нет. Если взять и начать понижать мощность, то начнет увеличиваться перекос по поляризациям. Например при мощности 10дбм сигналы -70/-72, а при 5дбм будет -75/-83, естественно тут уже MIMO нормально работать не сможет.

Это фантастика какая то, антенне это абсолютно пофиг, и от уменьшения мощности передатчика ей плохеть не может.

Share this post


Link to post
Share on other sites
Если взять и начать понижать мощность, то начнет увеличиваться перекос по поляризациям. Например при мощности 10дбм сигналы -70/-72, а при 5дбм будет -75/-83

Ищите проблемы в передатчике.

Share this post


Link to post
Share on other sites
