схема сети какие оптические делители выбирать ?

имеем построенную волс для ethernet,на каждый дом есть по несколько волокон.

Пока сеть охватывает полностью только один район города ,в остальные есть только магистральный кабель.

С ктв дел не имел,но ГС занимается знающий человек. Передатчик планируем сразу на 1550 (на подобие этого.

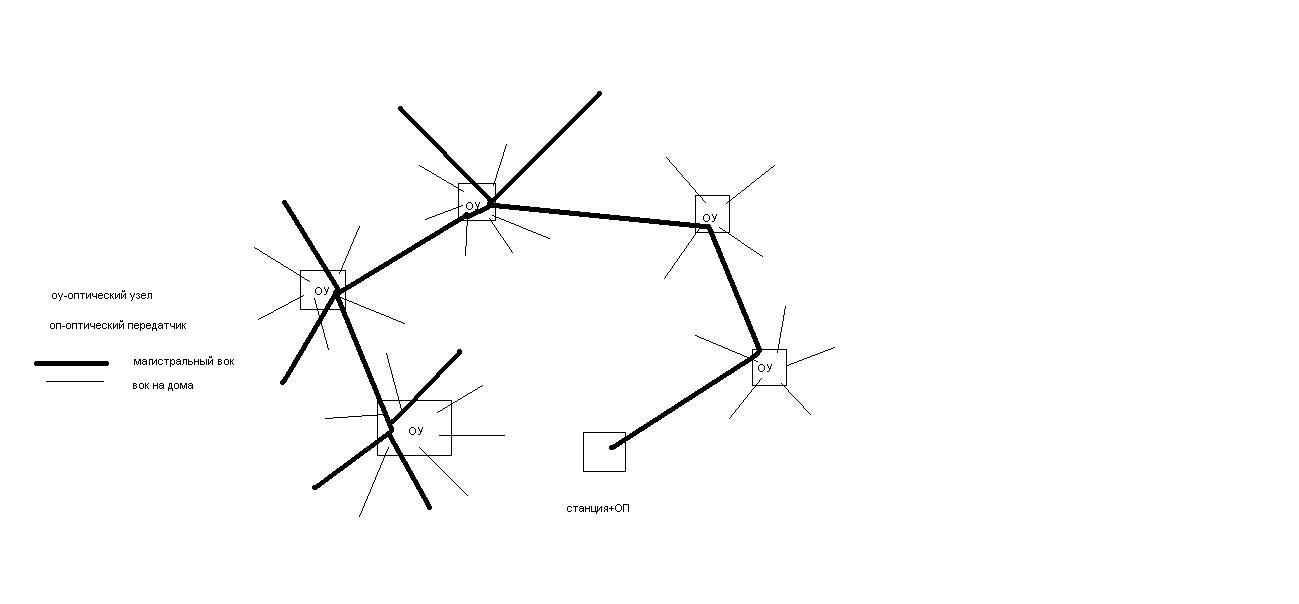

Структурная схема магистрального вок показана на рисунке.За каждым ОУ порядка 20-40 домов.

1 Стоит вопрос как правильно прогнать сигнал по сети:

а догнать его до последнего ОУ (это текущий центр) и затем вернуться на каждый ОУ через пассивный делитель

б ответвить сигнал на каждом ОУ через делители (к примеру 1/4,1/5,1/6 )

2 нужны ли edfa усилители на ГС и на ОУ ?

3 нужно ли переваривать SC разъемы UPC по линии коммутации или их можно переварить только на конечных домах ?


Share this post


Link to post
Share on other sites

Я бы поставил на ГС после передатчика пассивные делители, потом 5 EDFA и тащил бы по отдельному волокну до каждого ОУ, там делители и до каждого дома по волокну.

В результате активка только на ГС, что есть плюс, а уровни надо считать до каждого дома и заказывать делители под свои пропорции (ну или из типовых набирать что смешней).



Но это если от ГС до каждого ОУ есть возможность волокно выделить, конечно.

Share this post


Link to post
Share on other sites

нет, такого кол-ва резервных волокон нет, темболее, что это только часть сети

но я так понимаю, что на основных узлах нужно перед делителем ставить edfa усилок

Share this post


Link to post
Share on other sites

нет, такого кол-ва резервных волокон нет, темболее, что это только часть сети

но я так понимаю, что на основных узлах нужно перед делителем ставить edfa усилок

По Вашей схеме сходу не скажешь. Для КТВ нужно считать оптические бюджеты. Для этого нужно знать точную схему и расстояния. Но на вскидку отвечу:

1.с передатчика без эдфы прокинуть сигнал до текущего центра. Если от центра до каждого узла есть по 3 волокна, то в "текущем центре" поставить EDFA эдак на 22 дбм, после него сплиттер на 15, с которого на каждый узел подать по 2-3 волокнам сигнал. Дальше на каждом узле по 2-3 сплиттера на 8-11 отводов. С этих отводов сигнал на дома. Если с "текущего центра" есть только по 1 волокну, то придётся ставить эдфы на каждый узел.

2. в кабельном используется APC. Иначе словите искажения сигнала. Поэтому волокна для кабельного придётся оконцовывать заново.

Share this post


Link to post
Share on other sites

не хотелось создавать новую тему, а мнение специалистов услышать хочется: у оптических передатчиков довольно ограниченный температурный режим работы (в описаниях 0-45С), наверняка и у оптических усилителей тоже. так вот - возможно ли их устанавливать в обычные антивандальные ящики, установленные на техэтажах? или нужно принимать меры для дополнительного охлаждения?

Share this post


Link to post
Share on other sites

Надо точную схему сети.

может я не правильно вопрос задал? или это не мне ответ?

я только хотел узнать, устанавливал ли кто либо опт. передатчики(усилители) в обычные антивандальные ящики (а-ля Е-29)? или возможен их перегрев без дополнительного охлаждения?

Share this post


Link to post
Share on other sites

может я не правильно вопрос задал? или это не мне ответ?

я только хотел узнать, устанавливал ли кто либо опт. передатчики(усилители) в обычные антивандальные ящики (а-ля Е-29)? или возможен их перегрев без дополнительного охлаждения?

Передатчиков в ящиках не видел, а вот EDFA где-то попадались. Причем в наших широтах летом бывает сильно за +40. Но я бы не ставил :)
