спалили PowerStation 5 вместо 24 вольт 48 от микротика

По нечаянности перепутали инжекторы. и отправили в PowerStation 48 вольта от микротик.. теперь он ласково моргает светодиодами..)



может кто знает, есть вариант вернуть его к жизни?

Share this post


Link to post
Share on other sites

Ну, поскольку электрошок уже пробовали и не помогло, видимо в морг... или поменять все на эзернете, а потом все одно в морг.. 2-й вариант увлекательнее...

Share this post


Link to post
Share on other sites
По нечаянности перепутали инжекторы. и отправили в PowerStation 48 вольта от микротик.. теперь он ласково моргает светодиодами..)



может кто знает, есть вариант вернуть его к жизни?

Если флеш не спалил, то есть вероятность оживить.

Share this post


Link to post
Share on other sites
Если флеш не спалил, то есть вероятность оживить.

уважаемый SSD можете описать примерные действия оживления? или определения жив ли флеш?

Share this post


Link to post
Share on other sites

для начала проверьте внутренний DC-DC конвертер он первый горит, так их несколько на 5, на 3.3 и 1.25в

потом на входе стоит диод (или стабилитрон) от переплюсовки и перенапряжения, он должен выгорать и "своей гибелью" спасать девайс он как правило пробивается и устраивает КЗ на себя

Share this post


Link to post
Share on other sites
для начала проверьте внутренний DC-DC конвертер он первый горит, так их несколько на 5, на 3.3 и 1.25в

потом на входе стоит диод (или стабилитрон) от переплюсовки и перенапряжения, он должен выгорать и "своей гибелью" спасать девайс он как правило пробивается и устраивает КЗ на себя

Где интересно этот DC-DC конвертор стоит..



сможете на фотке указать что и где?




Share this post


Link to post
Share on other sites
Где интересно этот DC-DC конвертор стоит..

сможете на фотке указать что и где?

Внизу справа, черненькая "штучка" с восемью ножками. На фото есть даже следы перегревания в виде желтого налета на плате. (или мне показалось?)

Share this post


Link to post
Share on other sites

ага. чинить по фотографии, это как лечить по телефону.

трансивер тоже вроде вздулся.

"черненькая штучка" подписана VR500 (DC-DC)

Share this post


Link to post
Share on other sites

Если диод устраивает КЗ (т.е. спалили его, а не девайс), то это не сложно определить - когда подключаете БП должны услышать характерные звуки.

У меня на БП гаснул индикатор, когда отключал его от устройства - то снова загорался. Было понятно, что где-то цепь замыкается.



Само устройство никак не реагировало.

Диод можете либо выпаять вобще, либо заменить (если найдете к примеру на какой-нибудь старой материнской плате, там их много).

У девайса есть все шансы выжить, посмотрите внимательно на плату и ищите трещины на диодах.

Edited by WhyMax

Share this post


Link to post
Share on other sites
Если диод устраивает КЗ (т.е. спалили его, а не девайс), то это не сложно определить - когда подключаете БП должны услышать характерные звуки.

У меня на БП гаснул индикатор, когда отключал его от устройства - то снова загорался. Было понятно, что где-то цепь замыкается.



Само устройство никак не реагировало.

Диод можете либо выпаять вобще, либо заменить (если найдете к примеру на какой-нибудь старой материнской плате, там их много).

У девайса есть все шансы выжить, посмотрите внимательно на плату и ищите трещины на диодах.

У меня так, когда подключаешь, блок питание начинает моргать, как и девайс.. т.е. блок питание и устройство моргают одновременно, включаются отключаются,видно цепь где то замкнута..



вот где именно, это уже для меня проблема..)















Share this post


Link to post
Share on other sites

Проверить на КЗ диод D900, далее посмотреть убитость конденсаторов идущих за ним.

Так же лучше сразу поменять VR601 и проверить D601.



Share this post


Link to post
Share on other sites

Проверить на КЗ диод D900, далее посмотреть убитость конденсаторов идущих за ним.

Так же лучше сразу поменять VR601 и проверить D601.



смотрел я D900 тестером, в режиме x100, он зашкаливает... как я понял он сгорел.



у меня есть пара PC материнок не нужных, есть вариант найти его там? он именно должен так называться и выглядеть так же? D900/



если есть хоть малейший вариант хотелось бы восстановить PowerStation, хотя в этих делах нету навыка.





Share this post


Link to post
Share on other sites

D900 - это не тип детали, это ее наименование в схеме.

тип надо смотреть по BOM, тока хто ж его даст...



Share this post


Link to post
Share on other sites

Проверить на КЗ диод D900, далее посмотреть убитость конденсаторов идущих за ним.

Так же лучше сразу поменять VR601 и проверить D601.



смотрел я D900 тестером, в режиме x100, он зашкаливает... как я понял он сгорел.



у меня есть пара PC материнок не нужных, есть вариант найти его там? он именно должен так называться и выглядеть так же? D900/



если есть хоть малейший вариант хотелось бы восстановить PowerStation, хотя в этих делах нету навыка.



Кинь фото платы ,,, я скажу что проверить....

Share this post


Link to post
Share on other sites
Кинь фото платы ,,, я скажу что проверить....

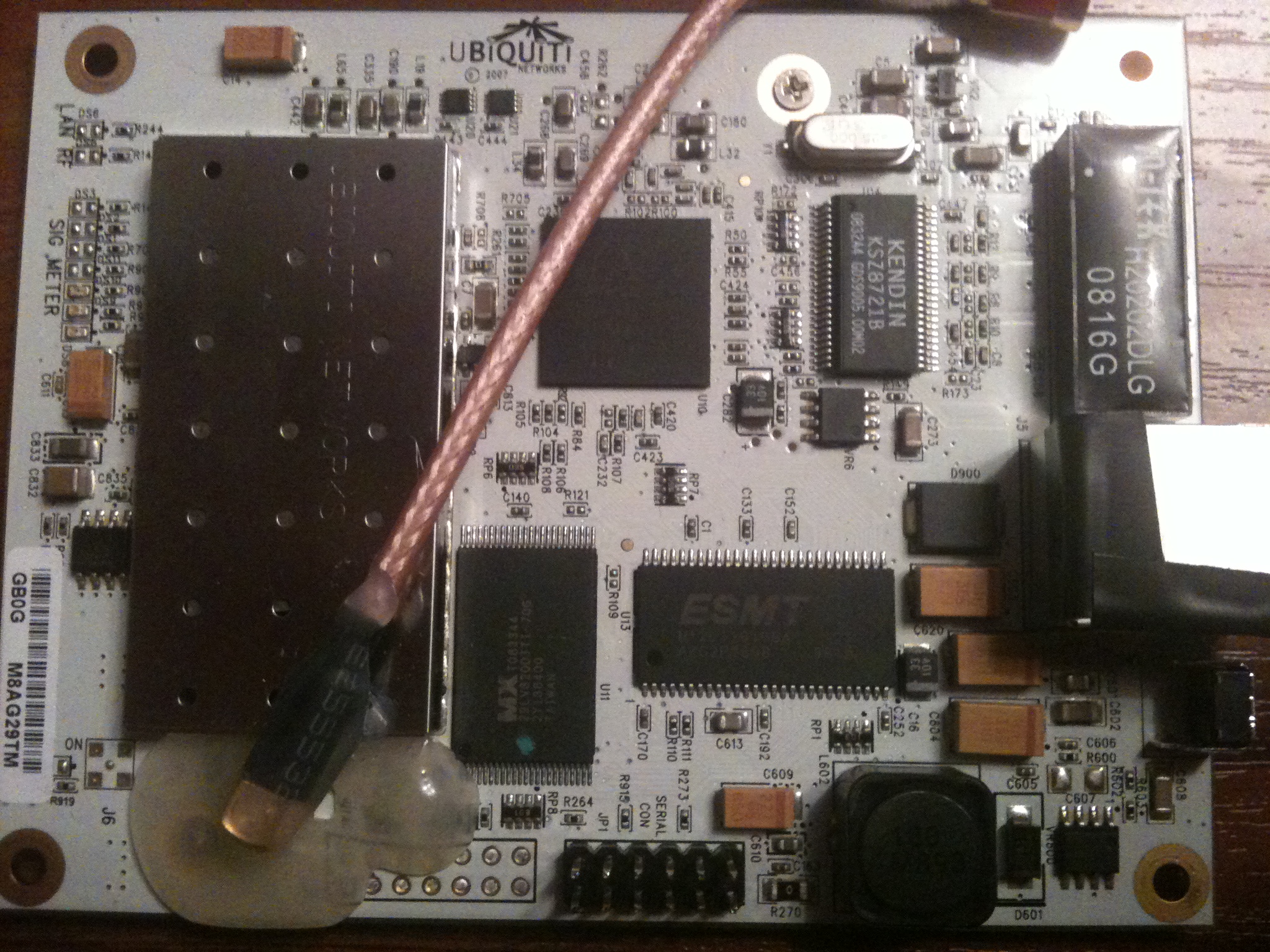

Вот плата..




Share this post


Link to post
Share on other sites
Кинь фото платы ,,, я скажу что проверить....



Вот плата..






Удали паяльником d900 и подай нормальное питание, потом проверь кондер c602 (часто выходит из строя при подаче выс напряж) ..... отпиши результаты (действие индикаторов интресует)....

Проверяй d501 рядом есть vr ее тоже следует проверить ,по номиналам завтра скажу данные на работе....

Edited by RG-45
