Ремонт Rocket M2 Сгорел порт RG-45

По ошибке замкнул на порту RJ-45 питание и сеть. В сервис центрах ремонтировать отказались.



Есть возможность все сделать самому.

Что имеем:

1. Человека с паяльной станцией.

2. Рабочую NanoStation M2 (с двумя рабочими портами).



Можно ли выпаять нужные детали из NanoStation M2 (из не используемого порта) и впаять на место Rocket M2?

Если можно то какие?

Edited by -LOS-

Share this post


Link to post
Share on other sites

Без диагностики советы по перепайке могут давать только дилетанты.

Если есть специалист - то он сам способен ответить на вопросы.

Если его нет - его надо искать не на форуме. Ибо ответить на вопрос что именно там сгорело, что сервис отказался делать не держа железку в руках - невозможно.

Можно предположить, что защиты на дате там нету т.к. ПоЕ пассивное и сгорел проц. В этом варианте железка ремонту не подлежит.

Edited by Ainy

Share this post


Link to post
Share on other sites

Такое именно устройство не открывал, но если нет внешнего трансформатора для витухи на плате то однозначно сгорел проц.



У меня парочка горелых микротиков есть по этой же причине.

Share this post


Link to post
Share on other sites
Такое именно устройство не открывал, но если нет внешнего трансформатора для витухи на плате то однозначно сгорел проц.

Трансформатор это такой квадратик с 16 ножками по 8 на две стороны? Если это он то есть, а в NanoStation два таких стоит.

Edited by -LOS-

Share this post


Link to post
Share on other sites

Для начала интересно узнать, есть ли индикация какая то, если трансформатор есть, тогда шансы восстановления работы после его замены достаточно высоки, если конечно только на него питание попало, тогда даже езернет скорее всего целый остался.

Share this post


Link to post
Share on other sites
Для начала интересно узнать, есть ли индикация какая то

В смысле индикаторы на корпусе? При запуске горит индикатор питания и сеть, потом сеть тухнет.

Кстати там есть USB порт,может с ним что та сделать можно?

Edited by -LOS-

Share this post


Link to post
Share on other sites

Замените трансформаторную сборку, по началу сеть загорается просто при начальной загрузке, потом понятно пропадает, трансформатор не исправен скорее всего, возможно еще какие то элементы подключенные к его выводам по входу с сетевого разъема, типа сопротивлений согласующих 75ом, хотя они вроде уже на выходе стоят, меняйте короче трансформаторную сборку, скорее всего обмотка в обрыве, или после обгорания лака на обмотке межвитковое замыкание.

У трансформатора должны быть аналоги, хотя можете на этот скачать даташит и приспособить другой, просто вероятно распиновка выводов будет другая и придется проводами навесным монтажом устанавливать.

Edited by ruzalit

Share this post


Link to post
Share on other sites

У меня большинство горелых по витухе микротиков замечательно работают при длине витухи менее 3-х метров в режиме 10M Half-duplex.

Share this post


Link to post
Share on other sites

У меня большинство горелых по витухе микротиков замечательно работают при длине витухи менее 3-х метров в режиме 10M Half-duplex.

Те которые работают, не горелые, подпаленые статикой скорей всего. Лечится очень просто, заменой микросхемы.

Share this post


Link to post
Share on other sites

У меня была пара удачных попыток восстановления из 10 сетевых карт сгоревших от грозы, вылечил заменой сопротивлений согласующих 75ом и трансформаторной сборки, только это удачное исключение из правила, обычно после грозы даже думать не нужно, менять сетевой чип, если на матери, карту проще новую поставить, а в данном случае грозы не было, то просто трансформатор подгорел, до чипа скорее всего не дошло через гальваническую развязку.

Share this post


Link to post
Share on other sites
У меня большинство горелых по витухе микротиков замечательно работают при длине витухи менее 3-х метров в режиме 10M Half-duplex.
Те которые работают, не горелые, подпаленые статикой скорей всего. Лечится очень просто, заменой микросхемы.

Нет они заменой не вылечились, там по описанию по ремонту указано при каких случаях замена не помогает и надо менять RB=)

Share this post


Link to post
Share on other sites

Ну ничего себе, если радио с процессором и памятью целые, остается только сетевой чип и трансформаторная сборка с обвязкой.

Share this post


Link to post
Share on other sites

На 411 например может сгореть и основной чип, так что замена сетевого не всегда спасает. Однако он работает сам, а вот сетевуха жудко глючит даже с новой микросхемой.

Share this post


Link to post
Share on other sites

Не вяжется это все, на достаточно разном уровне преобразование происходит, скорее всего до основного чипа не доходит, если только конечно езернет в него не интегрирован, тогда понятно менять полностью основной чип накладно, скорее всего обвязка виновата с трансформатором, а ребятам просто кроме чипа откровенно лень ковырять ее, ну это из моего личного опыта, когда не редко бракуют чипы, хотя виновата обвязка.

Share this post


Link to post
Share on other sites

В схеме (брошуре) ремонта RB 411U указано что надо мерять напряжение на определенной точке. Если оно не в указанном пределе то отремонтировать нельзя. Пытались подогнать его с помощью резисторов и прочей обвязки - делу это не помогло. Видимо в главном чипе что-то выгорает и никакие манипуляции тут уже не помогут. так что если сгорело - место плате на помойке.

Share this post


Link to post
Share on other sites

только, что запустил 411 полностью отрупевшим после хорооошей грозы

2 мосфета, ШИМ, ОЗУшка, ЧИП эзернета и один транзик

Share this post


Link to post
Share on other sites

сейчас вот появилось свободное время ,достал Rocket m5 порт работает только в десятке нужно поменять трансформатор (M-TЭК)?

Share this post


Link to post
Share on other sites

сейчас вот появилось свободное время ,достал Rocket m5 порт работает только в десятке нужно поменять трансформатор (M-TЭК)?

Нет. Сперва защиту с порта спаять если не поможет мозги заменить.

Share this post


Link to post
Share on other sites

сейчас вот появилось свободное время ,достал Rocket m5 порт работает только в десятке нужно поменять трансформатор (M-TЭК)?

Нет. Сперва защиту с порта спаять если не поможет мозги заменить.

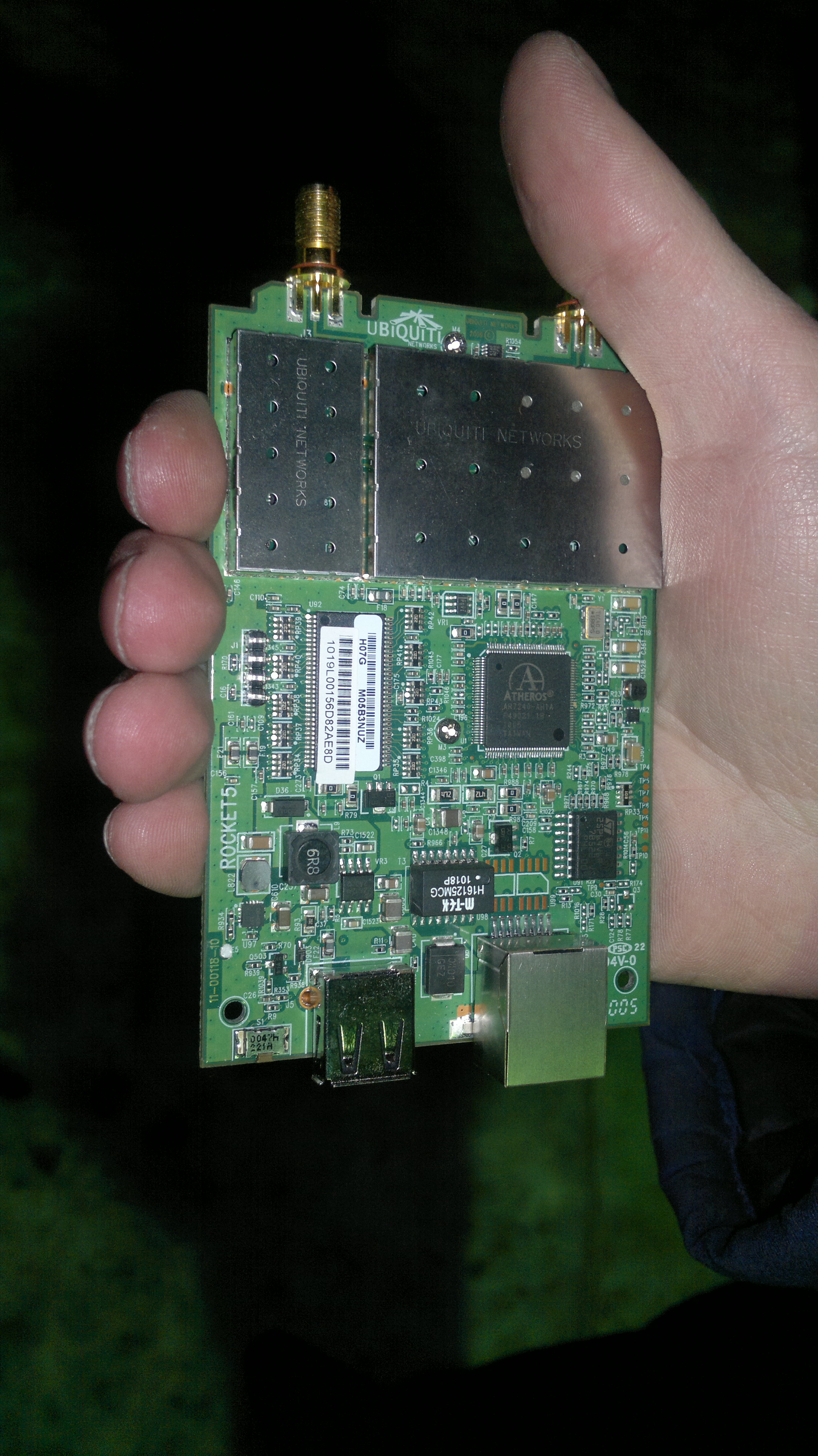

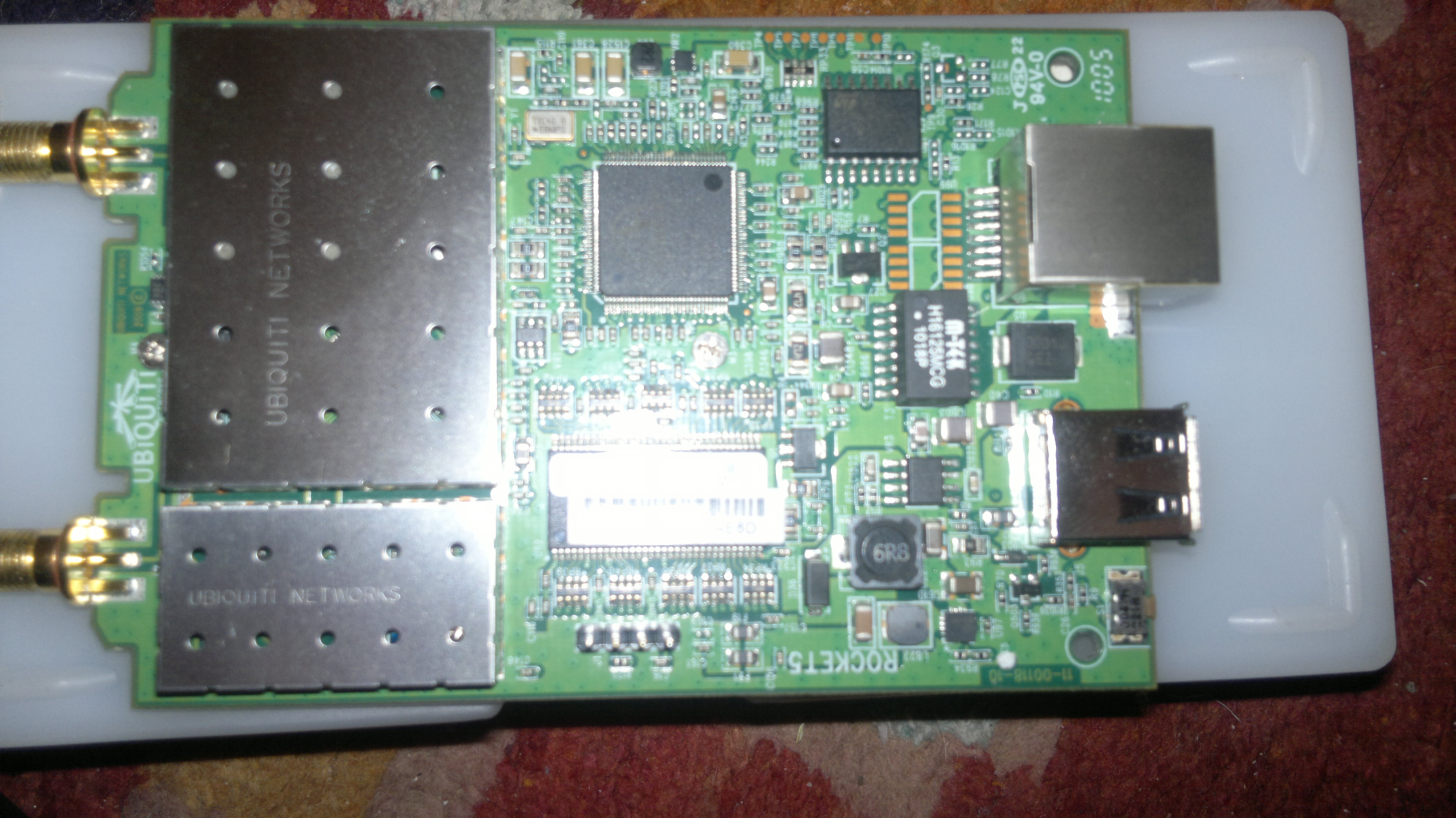

я сделал фото рокета ,что именно нужно отпоять ,боюсь не то сделать)))

post-118146-048279700 1394684810_thumb.jpg

post-118146-057097800 1394684823_thumb.jpg

Share this post


Link to post
Share on other sites

с другой стороны покажите плату. там супрессоры где то должны быть.

Share this post


Link to post
Share on other sites

с другой стороны покажите плату. там супрессоры где то должны быть.

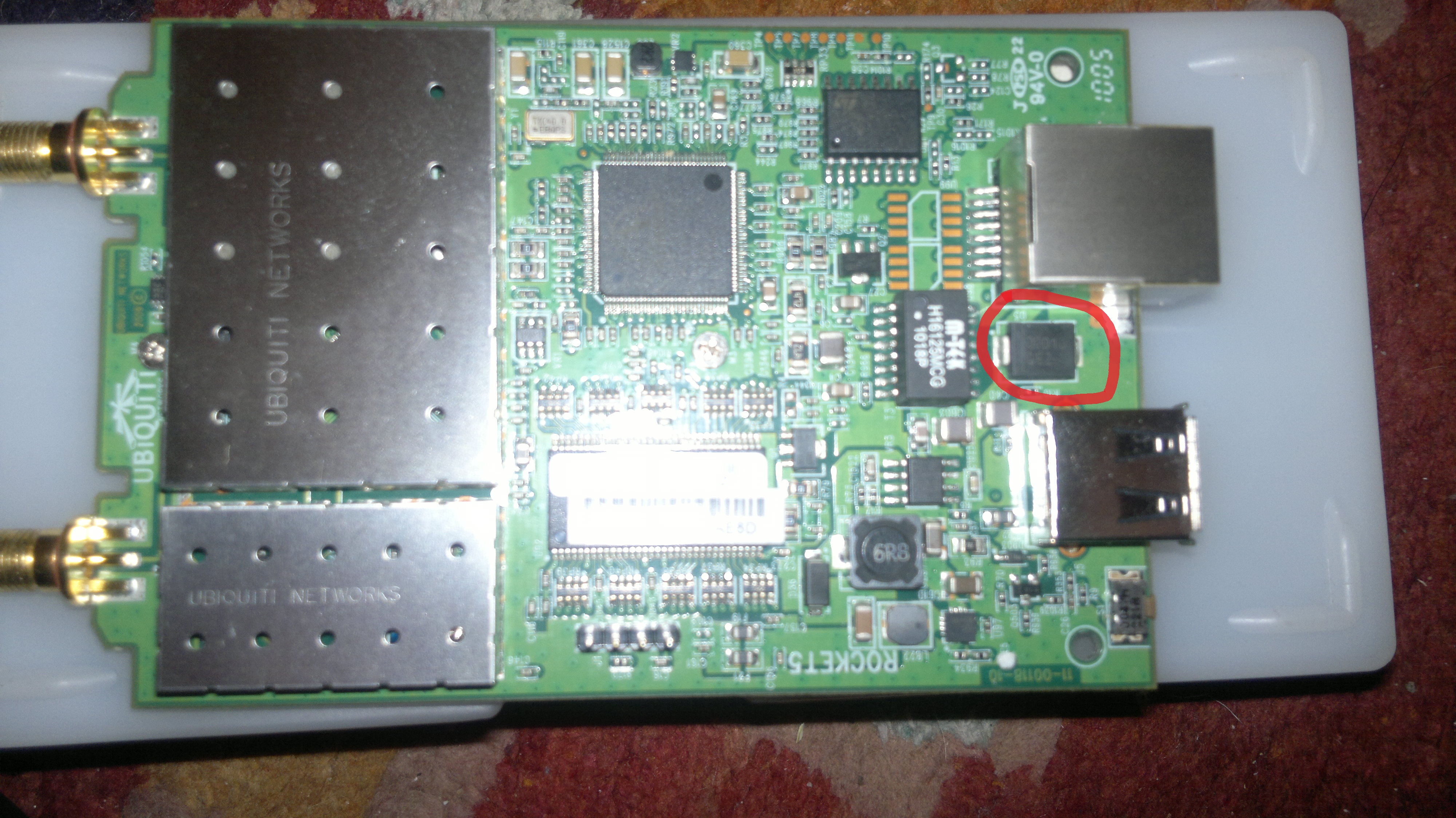

я думал вот он

post-118146-057173300 1394706433_thumb.jpg

Share this post


Link to post
Share on other sites

с другой стороны покажите плату. там супрессоры где то должны быть.

я думал вот он

Это не то.

С другой стороны фотку давайте.

Share this post


Link to post
Share on other sites

с другой стороны покажите плату. там супрессоры где то должны быть.

я думал вот он

Это не то.

С другой стороны фотку давайте.

вот на скорую руку
