Помогите подобрать железо под CWDM Проба пера боюсь ошибится.

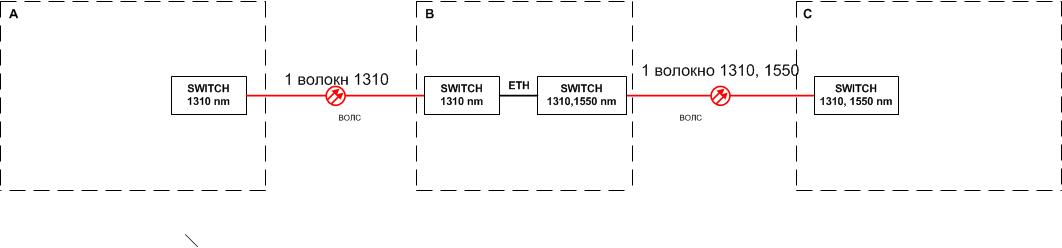

Схема примерно такова есть три точки А, В и С. Мне нужно организовать связь м-у точной А и точной С. Между ними посередине находится точка B. Одно волокно идет из A в B и из B в С (A-B-C), в точке B волокно рвется, во всех трех точках стоит активное оборудование и в жиле А-В занята лямбда 1310 nm, в жиле В-С заняты 1310 и 1550



Во избежания недопонимания: на А-В физически жила не одна, но возможность использовать есть только на одной и в ней занята 1310.



Хочу влезть в эти жилы не трогая 1310 и выделить 2 лямбды на участке А-С, без установки активки в В. Т.е. идея в том чтобы поставить муксы или OADM во всех трех точках выделить 1310 на А-В и 1310 с 1550 на В-С (эти частоты уже сегодня используются). Не знаю можно ли так или нет, но хочется соединить пассивные CWDM устройства в точке В и транзитом прогнать 2 лямбды от А к С. Соответственно в А и С поставить sfp работающие на этих лямбдах.



Нмного недопираю как конкретно можно желаемое реализовать и можно ли обойтись дешевыми OADM. И еще непонятно что с SFP в магазине нага, на всех CWDM sfp написана только одна частота волны, а насколько я понимаю должны быть две?..


Edited by Alex158

Share this post


Link to post
Share on other sites

на сфп длина волны в которой она шлёт сигнал. Принимает на любой волне. Поэтому и одна написана.

Share this post


Link to post
Share on other sites

С этим ясно а вот с остальным не очень )))

Share this post


Link to post
Share on other sites

неочень понятно что вам надо :) Распишите каналы которые уже есть и какие ещё надо.



Если есть канал A-B с занятой волной 1310 и канал B-C с занятыми волнами 1310 и 1550, то вам нужен двухканальный oadm в точке B. В котором оба канала на волнах 1310/1550. Один канал из него пуляется в точку A, второй в точку C. Все остальные волны этот aodm будет пропускать сквозняком с A на C. Т.е. на любых других волнах можете понаделать себе нужное количество каналов A-C. Соответственно со своими потребностями вам остаётся подобрать муксы для точек A и C..

Share this post


Link to post
Share on other sites

Я так понимаю, что нужно собрать составной канал A-C, при этом не нарушить работу существующих устройств.



Самый простой способ - это две пары AddDrop SNR-CWDM2-DRP1-1570/1610 на каждый участок, express-разъемы воткнуть в существующее оборудование, в точке B соединить соответствующие входные и выходные каналы.



Далее считаете бюджет трассы с поправкой на потери в AddDrop и выбираете соответствующие трансиверы.

Share this post


Link to post
Share on other sites
Самый простой способ - это две пары AddDrop SNR-CWDM2-DRP1-1570/1610 на каждый участок
Самый простой способ предложил n1k3, вернее самый красивый.

Единственная сложность в том, что придется под заказ делать OADM 1310/1550

+ в мультиплексорах для точек А и С придется делать express порт.



Если надо сделать срочно - то взять 8 OADM и не париться =)

Share this post


Link to post
Share on other sites

Я в CWDM не силен, а будет ли существующее оборудование 1310/1550 работать через AddDrop?

Например, wdm конвертор будет через него работать? Я думал он только сигнал от cwdm трансиверов пропускает.

Share this post


Link to post
Share on other sites
Я в CWDM не силен, а будет ли существующее оборудование 1310/1550 работать через AddDrop?

Например, wdm конвертор будет через него работать? Я думал он только сигнал от cwdm трансиверов пропускает.

в общем случае, если волновой спектр излучения WDM трансиверов попадает в окно 13нм (+- 6,5нм от центральной длины волны), т.е. от 1303,5 ... 1316,5 (для 1550 аналогично) то будет работать.



но я не встречал 1310/1550 "серийных" OADM модулей, а под заказ можно сделать окно и побольше, чем 13нм.

Share this post


Link to post
Share on other sites

Присматриваемся к cwdm , не совсем понятен бюджет и что надо из оборудования(с сфп цветными все ясно, не аонятно с пассивкой), задача.

Есть 1 волокно между 2х точек, протяженность до 80 км, необходимо в нем получить 8 гиговых каналов, но сложность в том, что доставать их надо на разных расстояниях, то есть первый канал через 25 км, второй через 30 и так далее. какое оборудование потребуется для этого, я то в простых схемах в цвдм разобрался, а тут что то торможу.

Заранее спасибо за консультацию.

Share this post


Link to post
Share on other sites

Присматриваемся к cwdm , не совсем понятен бюджет и что надо из оборудования(с сфп цветными все ясно, не аонятно с пассивкой), задача.

Есть 1 волокно между 2х точек, протяженность до 80 км, необходимо в нем получить 8 гиговых каналов, но сложность в том, что доставать их надо на разных расстояниях, то есть первый канал через 25 км, второй через 30 и так далее. какое оборудование потребуется для этого, я то в простых схемах в цвдм разобрался, а тут что то торможу.

Заранее спасибо за консультацию.

Share this post


Link to post
Share on other sites
