G700AP умерла после прошивки !

[Oleghek]

Точка G700AP умерла после прошивки , при загрузке сразу загорается Power и все, далее точка не пигуется и Wlan не горит, пробовал жмем ресет потом врубаем питание держим 5-8 сек и вырубаем ресет = никакого эффекта, подключился к консоли на точке, в терминале выводит след надписи :

UART1 output test ok



Uart init



mfid=00000001 devid=00002249



Found 1 x 2M flash memory







---RealTek(RTL8186)at 2005.06.21-18:13+0800 version 1.3c , CAMEO version v2.01.r

12 [16bit] (180MHz)



Undefined Exception happen.



.... и все далее висит, на нажатия Esc не реагирует.



подскажите как побороть, какова распиновка JP2 на точке G700AP, может я что не так делаю, или мне светит только Jtag для восстановления точки, ух как неохота жтаг собирать, я только с консолью разобрался (2 дня мат часть учил), восстановил 3200AP - чему оч доволен... а теперь надобно 700АП поставитть на ноги...



ВСЕХ кто читает данный пост и имеет опыт прошу помощи!!!

[Oleghek]

Я понимаю что тема обкуривается здесь давно очень, но для новичков полного решения не нашел.



После углубленного изучения постов нарыл схему Jtag и программу для управления, но немогу поставить нормально cygwin и его сервисы под win32 XP чтобы все заработало , вернее cygwin ставится из интернета, не пойму какие пакеты выбрать для работы с прошивкой в постах нашел седующее ... CYGWIN с пакетом GCC для программирования и IOPERM ... но при установке там куча GCC - какие мне выбрать ??? , вобщем выбрал все GCC и IOPERM, все подгрузилось встало на мег так 300 , положил в папку c:/cygwin/tmp папки jtag и include, запустил CYGWIN там что то сконфигурилось и типа можно робить, ввожу c:/cygwin/tmp/jtag в ответ мне is a directory я так понял типо все ок, идем далее ... вводим ./configure –with-include=c:/cygwin/tmp/include а в ответ no such file or directory и все ..... на этом начинаются танцы с бубном? как бы я не извращался - результат - no such file or directory .



И по сему прошу помощи у знатоков , подскажите как все нормально поставить, чтоб все заработало под win32 XP .

[ruzalit]

Привет, я тоже попал в такую ситуацию, когда нужен jtag, по ссылке http://skyprox.net.ru/forums/index.php?showtopic=20 нашел схемку с описанием процедуры прошивки, споял jtag по упрощенной схеме, но вот не задача, я не линуксоид и пока вот не получается у меня с програмной поддержкой настроиться. Если тебе ссылка поможет эта, ты пожалуйста напиши мне как и что, или по возможности, если не напряжет, может люди знающие толк в линуксе, сделали бы образ готовый с автозагрузкой под jtag, с возможностью подключения автоматом дисковода хотябы, чтобы прошивочку подсунуть можно было, очень нужная получается вещь. Один вот очень хороший человек Acowa написал очень удобный и полезный менеджер управления, так люди пользуются с благодарностью ему.

[shandr]

А у меня cygwin не собрался вовсе. Нажимаю на cygwin.exe и прога сама сворачивается....

[Oleghek]

shandr cygwin собирается с интернета, при инсталляции указываешь инсталлировать с интернета, затем выбираешь сервер на котором лежат файлы, затем выбираешь пакеты которые будет грузить загрузчик и уже после этого все сгрузиться и соберется после первого запуска, но далее как гриться самое сложное - подцепить jtag и include , lpt порт запускается вроде без ошибок, но команду make и make install тоже не выпоняет... какаято засада, чет ставить линух совсем не катит, может на мандриве пойдет, но там надо еще нарыть че куда... и так - вопрос пока открыт, ждем ответа от знатоков... СНПЧ Чернила

Edited August 17, 2012 by Oleghek

[Oleghek]

ruzalit - ссылка не помогла, да и изучал я данный пост раньше, я тож не силен в линуксоидах, но схему собрал еще более простую

, вот руководство :





вот увеличеный файл http://snp-pro.com/wifi/DWL-G700AP.JPG



J2 – это консоль для управления точкой через гипертерминал, по ней можно узнать состояние точки (рабочая или не рабочая)



контакты от ключа распологаются следующим образом

1: VCC (+3,3V) не подключаем

2: GND подключаем к корпусу дата кабеля

3: CTS подключаем к 9 разъему (11 CTS_N ножке PL2303)

4: RTS (+3,3V) подключаем к 5 разъему (3 RTS_N ножке PL2303 (+3,3V))

5: TX (+3,3V) подключаем к 3 разъему (5 RXD ножке PL2303)

6: RX подключаем к 6 разъему (1 TXD ножке PL2303 (+3,3V))



7. Запускаем Hyper Terminal и АПН включаем и выключам , затем снова включаем и должна появиться надпись



UART1 output test ok

Uart init

mfid=000000c2 devid=00002249

Found 1 x 2M flash memory



---RealTek(RTL8186)at 2005.03.29-12:40+0800 version 1.3 , CAMEO version v2.00.r1

0 [16bit] (180MHz)

Undefined Exception happen.

ОЗНАЧАЕТ ЧТО ПРОШИВКА ЗДОХЛА!!!



J5 – это порт подключения кабеля к компьютеру и управления через программу Jtag



СОБИРАЕТСЯ КАБЕЛЬ УКАЗАННЫЙ НИЖЕ И ПОДКЛЮЧАЕТСЯ К КМПУ!!!

Ставится РЕЗИСТОР 1 КОМ на RTL8186



Потом перешол к включению JTAG в проце.

Если положить плату к себе светодиодами, то под процессором явно наблюдается ряд резисторов. Причем крайний левый - не впаян. Это и есть резистор на включение JTAGю правее него идет резистор 10К, запаянный на землю и на ногу ANTENASELECT - которая и есть включение JTAG.

Взял 1К резистор, и акуратно припаял его одной ногой на плату. Другой прияпаял к джамперу, и джампер - к +3.3В. В итоге, после установки перемычки решим JTAG должен включаться. (фотки завтра выложу).





Unbuffered Cable, Xilinx DLC5 Cable III

This is the simplest type of JTAG cable, the easiest to construct and the cheapest to make. The original cable was introduced by Xilinx and has a full name "Xilinx DLC5 JTAG Parallel Cable III". Someone removed a buffer and changed it with a four 100 Ohm resistor. Popularized by the Hairydairymaid de-brick utility software for Linksys routers, many people have successfully built their own unbuffered JTAG cable. It consists of only a few cheap resistors, a 25-pin parallel port connector and a ribbon-cable with a 12-pin connector that slides onto a header soldered onto the PCB found inside the cases of Linksys WRT54G and WRT54GS routers. The chief limitation of this type of cable is that it must be very short; the length must be 6 inches or less (15 cm) to avoid problems with electrical noise.





Под winXP устанавливается CYGWIN с пакетом GCC для программирования и IOPERM для эмуляции LPT порта

Скачиваются файлы jtag-0.6-cvs-20051228.tar.bz2 и include-0.4.2.tar.bz2 и распаковываются в папку c:/cygwin/tmp и переименовываются в jtag и include

Запускаем cygwin и заходим в c:/cygwin/tmp/jtag

Пишем ./configure –with-include=c:/cygwin/tmp/include

Проверяем make не должно быть ошибок

Собираем make install не должно быть ошибок

Запускаем ioperm –i это установка драйвера lpt порта

Запускаем jtag



[root@RHAS3 btcode]# jtag

JTAG Tools 0.6-cvs-20051228

Copyright © 2002, 2003 ETC s.r.o.

JTAG Tools is free software, covered by the GNU General Public License, and you are

welcome to change it and/or distribute copies of it under certain conditions.

There is absolutely no warranty for JTAG Tools.



Warning: JTAG Tools may damage your hardware! Type "quit" to exit!



Type "help" for help.



jtag> cable parallel 0x378 DLC5

Initializing Xilinx DLC5 JTAG Parallel Cable III on ppdev port /dev/parport0

jtag> detect



Если detect не прошел нажимаем reset на АПН (два крайне левых пина на JTAG 11-12)



jtag> detect

IR length: 5

Chain length: 1

Device Id: 00010101001010000000000000001101

Manufacturer: Lexra

Part: LX5280

Stepping: 1

Filename: /usr/local/share/jtag/lexra/lx5280/lx5280

chain.c(110) Part 0 without active instruction

chain.c(133) Part 0 without active instruction

jtag> detectflash 0x3fc00000

ImpCode=00001010110000000000000111100000

EJTAG version: <= 2.0

EJTAG Implementation flags: R4k ASID_8 MIPS32

Query identification string:

Primary Algorithm Command Set and Control Interface ID Code: 0x0002 (AMD /Fujitsu Standard Command Set)

Alternate Algorithm Command Set and Control Interface ID Code: 0x0000 (n ull)

Query system interface information:

Vcc Logic Supply Minimum Write/Erase or Write voltage: 2700 mV

Vcc Logic Supply Maximum Write/Erase or Write voltage: 3600 mV

Vpp [Programming] Supply Minimum Write/Erase voltage: 0 mV

Vpp [Programming] Supply Maximum Write/Erase voltage: 0 mV

Typical timeout per single byte/word program: 16 us

Typical timeout for maximum-size multi-byte program: 0 us

Typical timeout per individual block erase: 1024 ms

Typical timeout for full chip erase: 0 ms

Maximum timeout for byte/word program: 512 us

Maximum timeout for multi-byte program: 0 us

Maximum timeout per individual block erase: 16384 ms

Maximum timeout for chip erase: 0 ms

Device geometry definition:

Device Size: 2097152 B (2048 KiB, 2 MiB)

Flash Device Interface Code description: 0x0002 (x8/x16)

Maximum number of bytes in multi-byte program: 1

Number of Erase Block Regions within device: 4

Erase Block Region Information:

Region 0:

Erase Block Size: 16384 B (16 KiB)

Number of Erase Blocks: 1

Region 1:

Erase Block Size: 8192 B (8 KiB)

Number of Erase Blocks: 2

Region 2:

Erase Block Size: 32768 B (32 KiB)

Number of Erase Blocks: 1

Region 3:

Erase Block Size: 65536 B (64 KiB)

Number of Erase Blocks: 31

jtag> flashmem 0x3fc00000 boot (ЗАЛИВКА БУТ ФАЙЛА ИЛИ ПОЛНОЙ ПРШИВКИ АПН???)

Chip: AMD Flash

Manufacturer: Macronix

Chip: MX29LV160B

Protected: 0000

program:

flash_unlock_block 0x3FC00000 IGNORE



block 0 unlocked

flash_erase_block 0x3FC00000

flash_erase_block 0x3FC00000 DONE

erasing block 0: 0

flash_unlock_block 0x3FC04000 IGNORE



block 1 unlocked

flash_erase_block 0x3FC04000

flash_erase_block 0x3FC04000 DONE

erasing block 1: 0

addr: 0x3FC048D8 (done)

verify:

addr: 0x3FC048D6

Done.

jtag> readmem 0x3fc00000 0x6700 /boot.new (ТАК МОЖНО СКАЧАТЬ РАБОЧИЙ БУТ С РАБОЧЕЙ АПН)

address: 0x3FC00000

length: 0x00006700

reading:

addr: 0x3FC06700

Done.

jtag>

[root@RHAS3 btcode]#





Дальше подключаем АПН через lan кабель к компьютеру



http://forum.nag.ru/lofiversion/index.php/t19138-500.html



Q:Как залить прошивку в Windows?

A:

1. Добавляем на сетевой интерфейс алиас 192.168.1.1 c маской 255.255.255.0, либо вешаем такой адрес (кто не умеет добавлять алиасы).

2. Запускаем cmd.exe, переходим в каталог с root.bin и linux.bin

3. Выключаем питание точки доступа, нажимаем кнопку Reset и включаем питание обратно. Так держать 10 секунд, затем отпустить Reset.

4. Отдать команды в cmd:

tftp -i 192.168.1.6 PUT root.bin

tftp -i 192.168.1.6 PUT linux.bin

После ввода команд должно вылезти сообщение об успешной заливке.

Точка сама уйдёт в перезагрузку, и у неё будет IP-адрес 192.168.0.50 (в случае использования прошивки Boxie-v0.03).



Q:Как вернуть оригинальную прошивку?



A: Заливка происходит точно так же, только вместо двух файлов root.bin и linux.bin залить один файл с оригинальной прошивкой. Например вот так:

tftp -i 192.168.1.6 PUT dwl-g700ap_v210r14_0330.bin



Опять ждём сообщения об успешной заливке файла, затем АПшка должна сама перезагрузиться.



P.S. Всё вышенаписанное производилось с точкой доступа D-Link DWL-G700AP.

Edited March 4, 2008 by Oleghek

[Oleghek]

Вот сборка по восстановлению G700P : Восстановление G700AP



автор сборки довольно подробно описывает процесс, но не очень подробно описывает установку программы под win32 XP для работы с jtag, и поэтому я в ожидании просветления и жду комментариев от знатоков. СНПЧ Чернила

Edited August 17, 2012 by Oleghek

[otvinta-007]

Кто скажет что не так

Edited January 16, 2009 by otvinta-007

[Komandir]

GCC для программирования и IOPERM для эмуляции LPT порта

ещё насколько я помню нужно при установке CYGWIN подключить библиотеку Redline

[sfstudio]

GCC для программирования и IOPERM для эмуляции LPT порта

ещё насколько я помню нужно при установке CYGWIN подключить библиотеку Redline

А можно не заниматься хернёй, поставить линукс и собрать штатно и без гемороя.

[otvinta-007]

GCC для программирования и IOPERM для эмуляции LPT порта

ещё насколько я помню нужно при установке CYGWIN подключить библиотеку Redline

я уже скачал все что можно и все равно выдает такую же ерунду



GCC для программирования и IOPERM для эмуляции LPT порта

ещё насколько я помню нужно при установке CYGWIN подключить библиотеку Redline

А можно не заниматься хернёй, поставить линукс и собрать штатно и без гемороя.

линукс я установил только есть одна маленькая проблемка я в нем пень пнем ;)

без понятия что там где и как делать

[sfstudio]

линукс я установил только есть одна маленькая проблемка я в нем пень пнем ;)

без понятия что там где и как делать

Всё тоже самое в консоли.

[Komandir]

Ну всё то ставить под CYGWIN не надо было конечно. Можно вообще запустить CYGWIN и запустить под ним IOPERM и готовый (есть в сети собранный под CYGWIN) Jtag. Может и у меня где валяется готовая сборка (гляну попозже).

[otvinta-007]

Ну всё то ставить под CYGWIN не надо было конечно. Можно вообще запустить CYGWIN и запустить под ним IOPERM и готовый (есть в сети собранный под CYGWIN) Jtag. Может и у меня где валяется готовая сборка (гляну попозже).

да в интернете есть готовая сборка только ее скачать невозможно инэт выдает что этого сайта уже нет

если найдете буду очень признателен



линукс я установил только есть одна маленькая проблемка я в нем пень пнем ;)

без понятия что там где и как делать

Всё тоже самое в консоли.

пытаюсь найти эту консоль в линуксе ;)

[sfstudio]

Ну всё то ставить под CYGWIN не надо было конечно. Можно вообще запустить CYGWIN и запустить под ним IOPERM и готовый (есть в сети собранный под CYGWIN) Jtag. Может и у меня где валяется готовая сборка (гляну попозже).

Как всё сложно =))



пытаюсь найти эту консоль в линуксе ;)

CTRL+ATL+F1..12 ? =))) Ну или запустить какой-нить xterm или что там у вас в дистрибутиве?

[otvinta-007]





CTRL+ATL+F1..12 ? =))) Ну или запустить какой-нить xterm или что там у вас в дистрибутиве?



спасибо я и сам нашел с горем по полам ;) есть и xterm и gnome и еще какой то не помню ;)

так теперь я как понял мне надо все вводить как и в cygwin ?

[Komandir]

otvinta-007

нашёл я готовую сборку JTAG, так что если актуально - ломись в ICQ

[ser1983]

подниму ка тему :)

господа! у кого есть опыт доступа jtag'ом к флешке через rtl8186... если флешка, абсолютно пустая (или забита непонятно чем)

стерт загрузчик, процессор при загрузке не выполняет код инициализации контроллера памяти, регистры настроены в значения по умолчанию. доступ к флешке не настроен.

т.е. jtag видит процессор lexra lx5280

флешку нет

вот тут нашел какой-то ман http://rtl8186.sourceforge.net/phpBB2/viewtopic.php?t=34 на инглише, непонятно, как применить - мозгов нехватает

девайс как уже известно dwl-g700ap

проц RTL8186

флешка S29AL016D90TFI020 (http://www.datasheetarchive.com/pdf-datasheets/Datasheets-32/DSA-628994.pdf)

память ESMT M12L64164A-7T (http://www.datasheetarchive.com/pdf-datasheets/Datasheets-34/DSA-673803.pdf)

Edited March 8, 2009 by ser1983

[bsb5068]

подниму ка тему :)

господа! у кого есть опыт доступа jtag'ом к флешке через rtl8186... если флешка, абсолютно пустая (или забита непонятно чем)

стерт загрузчик, процессор при загрузке не выполняет код инициализации контроллера памяти, регистры настроены в значения по умолчанию. доступ к флешке не настроен.

т.е. jtag видит процессор lexra lx5280

флешку нет

замкни сброс на землю (крайняя нога ближе к углу) после детекта проца перед детектом памяти оно и определится.

а вообще вот темка хорошая http://forum.nag.ru/forum/index.php?s=&amp...st&p=385929



давайте друзья экспериментировать. узнавайте номиналы R145 и R146...

Edited March 15, 2009 by bsb5068

[Nassz]

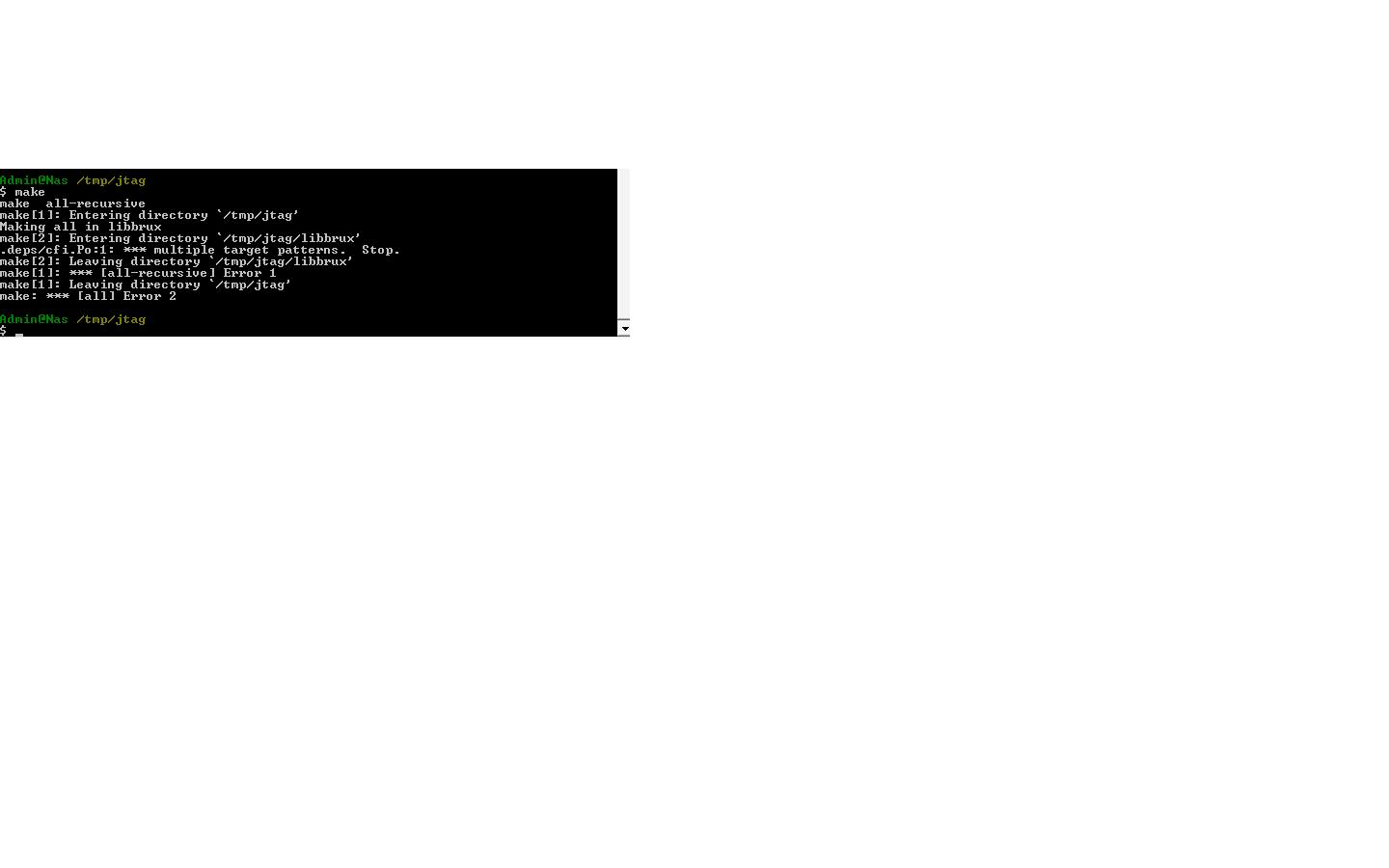

все поставил все собрал и при мейке вылетает такой ерор , помогите что делать ?

Edited March 20, 2010 by Nassz

[shandr]

все поставил все собрал

Видимо не всё...



[Nassz]

да то ерунда я с новым пакетом Мейк кинул екзешку от старого пошло все
