Очень плохой сигнал нужна помощь

[neevgen]

--------------------------------------------------------------------------------



Приветствую всех! И так, я с просьбой отозватся тех кто на практике уже испытал различного рода соединения и подключения.

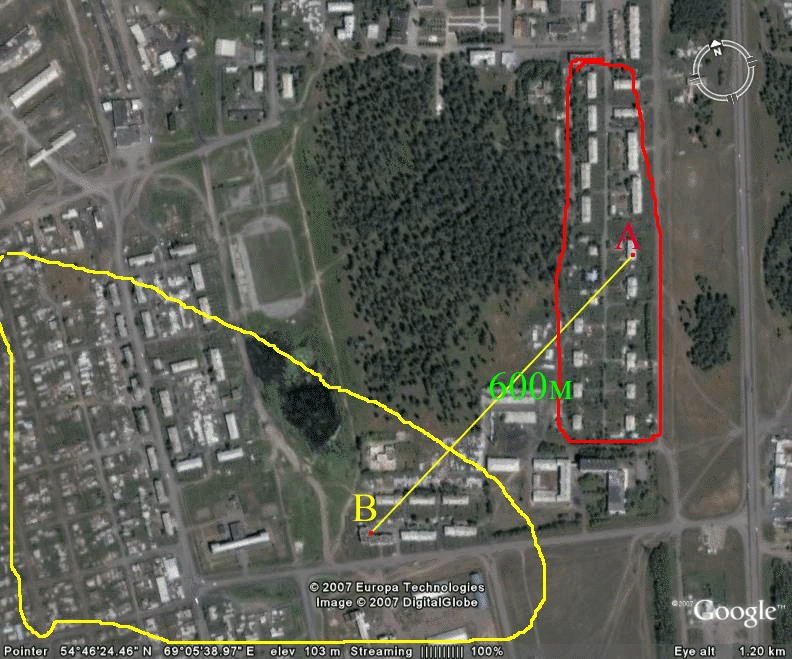

Дело обстоит так. Установил я уже давно на своей крыше 2-ух этажного дома точку доступа DWL-2100, она находится в железном коробе и установленна прям на мачте. С точки выходит кабель РК-50 2,7метра и подключен к антенне всенаправленной ANT24-0800. На фото эта точка располежена в пункте (А). Все что обведено красным это зона её охвата и пока все работает. Но вот я решил расширить зону охвата своей точки путем установки репитера, это пункт (В)желтым обведено то что я хотел накрыть сетью. Расстояние между репитером и точкой 600 метров , репитер тоже установленный в таком же коробе и имеет кусок антенного кабеля RG58 около 50 см и подключен к самодельной коллинеарной антенне.

Так вот, поставил я репитер на 3-ех этажное здание пункт (В), между (А)и(В) есть прямая видимость а сигнал очень слабый АП монитором видно , но пинг не проходит. Короче говоря сигнала можно сказать что нет.

Прошу посоветуйте как мне быть. Очень растроен результатом все так старался делал а в результате ничего не получил.

[builder]

Если опустить комментарии к Вашей схеме, то попробуйте самодельный коллинеар заменить (на время) самодельной же банкой например, или двойным квадратом. Это покажет Вам недостаточность энергетики Вашего существующего соединения.

Если точка А на раздаче и точка В репитером будет раздавать - надеюсь Вы это не всерьёз.

[RealTime]

Если опустить комментарии к Вашей схеме, то попробуйте самодельный коллинеар заменить (на время) самодельной же банкой например, или двойным квадратом. Это покажет Вам недостаточность энергетики Вашего существующего соединения.

Если точка А на раздаче и точка В репитером будет раздавать - надеюсь Вы это не всерьёз.

можно :)

а можно просто родные антеночки (штырьки 2бд) поставить на точки, подключить их WDS-ом, и забыть про проблемы :) (конечно если в зоне нет 30-50 других станций :)))

у меня такой линк работает дистанция ~500 метров, и на каждой точке по 4 клиента

Edited July 14, 2007 by RealTime

[neevgen]

Если точка А на раздаче и точка В репитером будет раздавать - надеюсь Вы это не всерьёз.

Ну в принципи серьезно. Дело в том что у меня по этой всей сети поток данных очень малого объема так что я думаю такой схемы вполне хватит.

[zulu_radist]

Зачем репитер? поставить в ящик в точке А плюс к тем 2-м точкам еще свитчик и сделать нормально режим моста между А и В. Насчет сигнала - явно проблема в антенне. Вот приведу пример своего линка 1 км:



Atheros Access Point Rev 3.3.0.156

WLAN Access Point wlan1 -> g sta

*************************************************

xx:xx:xx:xx:xx:xx, State: joined, AID: 2007

Authentication Type: Open System

WLAN Mode: 2.4GHz 54Mbps (802.11 pureg), nonERP present: NO, nonERP protected: NO

Encryption: OFF Ciphers: NONE(unicast), NONE(multicast), NONE

Compression: OFF

Power Save Mode: OFF

Rx Data Rate: 54, Local RSSI level: -60 dBm, Remote RSSI level: -62 dBm

MSDU Data Mcast Mgmt Ctrl Errors

Rx 2077030 2077033 0 2 0 0

Tx 2524583 2524583 0 0 0 56



Антенны - с одной стороны ФА20 самодельная в горизонтальном положении и Харьковская решетка на 17 dBi.

[_Nick]

Точка доступа в режиме Repeater - это плохое решение.



Вам нужно создать отдельный линк из точки А в точку В в режиме моста Point to Point, а уже на окончании моста в точке В, подсоединить одну точку доступа для вещания и применить к ней секторную антенну.

[g7001]

Странно у меня DWL 2100 на 15 метровой мачте от земли,и G700 на растояние около 700м(по гугл)в верх по местности (очень много деревьев,холм ,не какой прямой видимости)работала без проблем и скорость передачи данных(не соединения) порядка 300Кб/c была.

DWL 2100 c родной антенной на самой верхушке,а Г700 с yagi 16 элеменым самопальной (и еще в пластиковых банках которые поглощают на частоте 2400),и направленой не на DWL 2100.Мне кажеться РК50 и тем более RG58 луше вобще не использовать,в крайнем случае с родной антеной прикрученой прям к точке,и плату точки вытянуть с родного корпуса и поставить в герметичый пласмасовый , а от железа только масса

Edited July 14, 2007 by g7001

[neevgen]

Точка доступа в режиме Repeater - это плохое решение.



Вам нужно создать отдельный линк из точки А в точку В в режиме моста Point to Point, а уже на окончании моста в точке В, подсоединить одну точку доступа для вещания и применить к ней секторную антенну.

Так допустим в точке B установлю еще точку, а как её соеденить с той что рядом в мосту пашет?

[zulu_radist]

Точка доступа в режиме Repeater - это плохое решение.



Вам нужно создать отдельный линк из точки А в точку В в режиме моста Point to Point, а уже на окончании моста в точке В, подсоединить одну точку доступа для вещания и применить к ней секторную антенну.

Так допустим в точке B установлю еще точку, а как её соеденить с той что рядом в мосту пашет?

ТочкаА№1 (режим АР) -----свитч----- ТочкаА№2(режим PtP мост) <------->ТочкаВ№2 (режим PtP мост) -----свитч-----ТочкаВ№1 (режим АР)

Edited July 15, 2007 by zulu_radist

[Elmo]

neevgen, уважаемый, сделай так как описал zulu_radist. Мы таким образом покрыли всю столицу + соседние города. Станция1 <------> Стацния2<----> СтанцияN где <----> = WDS мост P2P или P2MP построение с DWL 2100(не родной прошивкой). в отдельных местах расстояния между станциями около 15-16 км. Там где расстояния выше 8 Км антенну вставили 24 ДБ парацептальнную или параболическую, вместо головки биквадрат. Единственную проблему с нестабильным сигналом решил сменив БП. 2100 с заводкой БП и родной прошивкой почти не работает.

Edited July 15, 2007 by Elmo

[neevgen]

neevgen, уважаемый, сделай так как описал zulu_radist. Мы таким образом покрыли всю столицу + соседние города. Станция1 <------> Стацния2<----> СтанцияN где <----> = WDS мост P2P или P2MP построение с DWL 2100(не родной прошивкой). в отдельных местах расстояния между станциями около 15-16 км. Там где расстояния выше 8 Км антенну вставили 24 ДБ парацептальнную или параболическую, вместо головки биквадрат. Единственную проблему с нестабильным сигналом решил сменив БП. 2100 с заводкой БП и родной прошивкой почти не работает.

Да я бы зделал, но так как я все это делаю один получается слишком много затрат для такой схемы. Видимо прийдется опять тратить средства.
