Вопросы по NetBox

Поглядел недавно — а NetBox уже обновился до четвертой версии и выглядит довольно интересно.

Ранее я его смотрел на второй версии, тогда продукт был сыроватым и разбираться в нем не захотелось.

Сейчас же он выглядит вполне функциональным. Установил, начал заполнять, и столкнулся с тем, что хотелось бы понимать, что обозначают используемые сущности.

Вот рекомендуемый порядок заполнения информации:

Цитата
  1. Tenant groups and tenants
  2. Regions, site groups, sites, and locations
  3. Rack roles and racks
  4. Manufacturers, device types, and module types
  5. Platforms and device roles
  6. Devices and modules
  7. Providers, provider accounts, and provider networks
  8. Circuit types and circuits
  9. Wireless LAN groups and wireless LANs
  10. Route targets and VRFs
  11. RIRs and aggregates
  12. IP/VLAN roles
  13. Prefixes, IP ranges, and IP addresses
  14. VLAN groups and VLANs
  15. Cluster types, cluster groups, and clusters
  16. Virtual machines and VM interfaces



Что такое tenant (арендатор)?

Я так понял, что эта сущность востребована для различных дата-центров — обозначать, за кем закреплено оборудование.

Я завел себя в качестве арендатора, чтобы обозначить принадлежность своего оборудования.

Есть ли смысл, если инвентаризуется собственное хозяйство?



Не могу уловить смысл сайтов (site) и локаций (location).

Вроде бы сайт — это некая технологическая площадка, например дата-центр или узел связи.

Если эта площадка большая и состоит из нескольких зданий или помещений, то их можно указать в location.

Но тогда непонятно, почему нельзя создать локацию без сайта — например локацию для здания, внутри которого размещены дочерние локации, соответствующие разным помещениям.



Не поделитесь рекомендациями и примерами по заполнению?

Share this post


Link to post
Share on other sites

Site - это вроде «здание» или «группа зданий». Грубый указатель. Адрес.

а location - это «второй этаж, северовосточный угол, зеленый шкаф» внутри адреса.

Например, 350 East Cermak, Chicago, US - адрес один, а дата-центров там штук 20.
можно каждый обозначить за сайт, а можно и один сайт и 20 локейшенов
tenant - “квартиросъемщик». Не обязательно арендатор. Например, для обозначения чужого оборудования.

Edited by rover-lt

Share this post


Link to post
Share on other sites

По мере заполнения данных пришел к такому пониманию.

Сайт — это адресная локация, то есть объект с почтовым адресом (здание, несколько корпусов). Просто плоский список. Географическая (территориальная) иерархия строится на основе регионов.

Локация — это площадка с оборудованием внутри сайта, то есть машинный зал, серверная, аппаратная и т.п. Но поскольку это не плоский список, а иерархический, локация может быть также некоей условной группой  для структуризации; например здание (сайт), в нем этажи (локации), а на этажах серверные залы (локации).

Арендаторы — это больше для дата-центров и тому подобных. Но есть смысл и себя завести в качестве арендатора, так удобнее работать с данными.



Сейчас думаю, стоит ли вносить в систему уровень доступа или нет.

С одной стороны было бы неплохо.

С другой — будет огромное количество информации (локации, стойки, оборудование, коммутация) и все это нужно будет поддерживать в актуальном состоянии.



Пока что все нравится.

В качестве полноценной ERP-системы ее использовать не слишком удобно, но возможно.

А вот для хранения всей возможной информации о сети, заменив Excel, Visio и кучу бумажек — просто отлично.

Share this post


Link to post
Share on other sites

Дошел до внесения дальней связи.

https://netboxlabs.com/docs/netbox/en/stable/models/circuits/circuittermination/



Там используются понятия Termination A и Termination Z.

Это их собственная терминология или есть устоявшаяся практика?

Как я понимаю, под Z подразумевают свою сторону, а под A сторону партнера (оператора).

Share this post


Link to post
Share on other sites

В 01.10.2024 в 10:43, alibek сказал:

Дошел до внесения дальней связи.

https://netboxlabs.com/docs/netbox/en/stable/models/circuits/circuittermination/



Там используются понятия Termination A и Termination Z.

Это их собственная терминология или есть устоявшаяся практика?

Как я понимаю, под Z подразумевают свою сторону, а под A сторону партнера (оператора).

A-Z - общая практика, принятая в «западном» мире. «А» - это условно ближний конец, “Z”- условно дальний конец. От условной точки. Например, условной точкой выбран Кремль. Все что ближе из двух точек по отношению к Кремлю будет “A”. Или, например, в компании-телекоме, «мы» - этот «А», а клиентские хвосты это «Z”

Share this post


Link to post
Share on other sites

1 час назад, alibek сказал:

Спасибо, не знал.

Обычно использовалось A и B, как PE и CE соответственно.

A/B уже давно не видел, чтобы использовалось. Лет 10-15 назад было наравне с A/Z.
Просто модные веяния и различные слияния-поглощения. Например, Global Crossing использовали A/B стиль. Были поглощены Level3  лет 10 назад и стали использовать A/Z нотацию.
PE/CE как-то применительно только IP-VPN контексту. L2 VPN которые делают, например, называют CE NTE или  :). Сразу понимаешь, что относится к другому продукту. Хотя железка вполне может быть той же самой модели.

Share this post


Link to post
Share on other sites

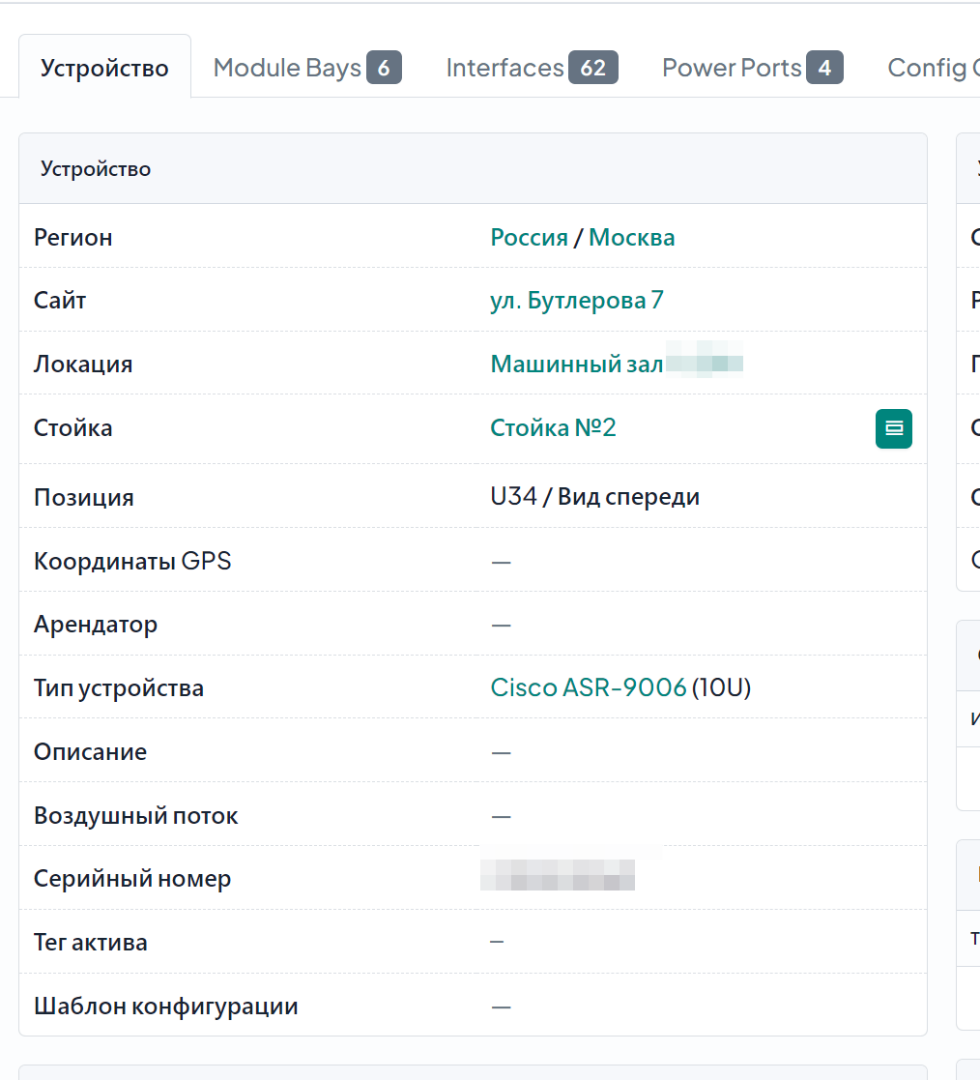

Вот такая там иерархия



Регион (Москва) -> Сайт (ул. Бутлерова 7, М9) ->Локация (Автозал 1234) -> Стойка 123 -> Коммутатор SW1






Edited by fox_m

Share this post


Link to post
Share on other sites

Да, я в общем-то тоже к такому пришел.

Интересно, в ММТС действительно NetBox применяют или это нарисованный скриншот?

Если да, то в качестве источника данных или где-нибудь в автоматизации задействуют?

Share this post


Link to post
Share on other sites

Это мой скриншот) У нас на М9 стойка. Автоматизацию пока не использую, но есть в планах. А вот точно известно, что в Selectel Netbox используют автоматизацию.





Share this post


Link to post
Share on other sites
