[npokypop]

Всем привет, у кого есть успешный опыт защиты микротов от грозы ? Именно внешние антенны CPE, подключаете ли заземление на SXTqs или DISC ? Есть ли смысл каждому клиенту от антенны тянуть провод до шины заземления если у его она есть или пофигу и они все равно мрут при грозе ? Прошлые годы как то гроз было меньше и умирало 3-5 антенн за сезон, в этом году уже больше 10шт умерло, пора бить тревогу.

[Saab95]

Смысла нет. Если тянуть кабель заземления от каждой антенны куда-то вниз, набегает сумма больше, чем стоимость сгоревших устройств.



Кроме того SXT и прочие со встроенными антеннами обычно сгорают по витой паре, а антенный тракт никогда не страдает. Тут, как вариант, экранированную витую пару использовать и подключать просто к вилке с заземлением, если в розетке заземление разведено.

[npokypop]

Есть какая  то статистика по такому решению ?  На сколько % снижается выход порта ? Реально у нас порты дохнут как мухи, и что то надо делать.

[TTvs]

У нас в Сибири тоже грозы лютые в этом году. Сгорело 4 базовые станции и больше 15 клиентских устройств. Чего раньше никогда не было.

Прошу заметить, что частично остались живыми старые точки доступа с инжектором питания Ubiquiti и экранированной витой парой. Инжектор имеет заземлённую вилку, поэтому это хоть как-то спасает от электромагнитных всплесков.

Базовые станции с заземлением и с грозозащитой на обоих концах 100% остались живыми. А вот многие клиентские устройства с микротиковским инжектором, погибли. 50/50 повылетали порты точек доступа и порты в роутерах, куда они были воткнуты.

Самое интересное, люди рассказывали, что молния ударяет где-то в 200 метрах от их дома, с диким треском, и у них заканчивается интернет. И так в радиусе 100-300 метров! Пролетает электромагнитный импульс в десятки киловольт в течение нескольких микросекунд.

Что ещё? Гарантированно погибают точки доступа, которые стоят выше крыши и находятся в зоне поражения :)

Чем длиннее кабель от устройства, тем больше вероятность, что прилетит.

Ну и прямое попадание молнии в устройство, это конец всему, что к нему подключено, сами понимаете.

Edited September 17, 2023 by TTvs

[TTvs]

Статистика по ремонтам сгоревших CPE.

SXTsq и Disc Lite5 ремонтировать не имеет смысла ввиду их стоимости пока что. Плюс у них крепко запаянный корпус. Если его распилить, то можно потом не собрать))

LHG есть смысл ремонтировать при наличии живых микросхем (что не всегда бывает).

Всё остальное, более дорогостоящее можно оживить. Однако, нужно помнить, что последствия гроз иногда остаются в виде скрытых дефектов и могут потом вылезти у абонента. Об этом он должен быть честно предупреждён.



А подскажите, где вы берёте Микротики сейчас? Поставки через Эмираты хорошо добавляют стоимость. Вторичный рынок опустел...

[Saab95]

В 17.09.2023 в 05:42, TTvs сказал:

Базовые станции с заземлением и с грозозащитой на обоих концах 100% остались живыми.

Обычно хватает просто экрана с надежным заземлением без всякой там грозозащиты. Ведь ее использование снижает эффективную длину кабеля. Но с другой стороны сетевые устройства имеют в своем составе трансформаторы, а витая пара сама по себе гасит наводки, и повреждения от наводок должны сводится на нет. Если только наведенное напряжение будет выше пробоя этого трансформатора - тогда устройство и сгорает.



В 17.09.2023 в 05:42, TTvs сказал:

Самое интересное, люди рассказывали, что молния ударяет где-то в 200 метрах от их дома, с диким треском, и у них заканчивается интернет. И так в радиусе 100-300 метров! Пролетает электромагнитный импульс в десятки киловольт в течение нескольких микросекунд.

Только не всегда в пределах этих 100-300 метров сгорает все сетевое оборудование. В одном доме может сгореть уличная точка доступа, порт роутера, а внутренняя сетевая разводка не пострадает, либо только часть подключенных устройств. Все это говорит о том, что разные сетевые устройства имеют разную стойкость к таким наводкам.



Например раньше были платы RB411 - так они постоянно горели от любого чиха, а новые модели вида RB433 последних серий вообще редко по сетевым портам сгорали, те же SXT первых нескольких лет производства так же редко сгорали по сетевому порту. Современные же SXT и DISC уже менее устойчивы к наводкам и сгорают чаще.

[TTvs]

"Если только наведенное напряжение будет выше пробоя этого трансформатора - тогда устройство и сгорает."



У меня в ремонте около 20 устройств со сгоревшим процессором и абсолютно целым трансформатором. Вам с дивана виднее?

[korsakik]

12 часов назад, TTvs сказал:

"Если только наведенное напряжение будет выше пробоя этого трансформатора - тогда устройство и сгорает."



У меня в ремонте около 20 устройств со сгоревшим процессором и абсолютно целым трансформатором. Вам с дивана виднее?

Этот персонаж многими годами обрисовывает сеть, в которой у него 10000 микротиков, но ни разу не назвал её название или кинул хоть каких-то фоток.

Пруфов как всегда 0.

Заявлений как всегда на 10 кг.

Можете даже не реагировать на его сообщения, там всегда одна и та же опера.

Как только начинаются конкретные вопросы, он слиается.

[PumpIT]

Есть такое наблюдение: во всех Магнитах стоит по 1*Х Микротиков, вот вам и мегасеть, и кто то этим управляет)

[Saab95]

В 10.10.2023 в 19:58, TTvs сказал:

У меня в ремонте около 20 устройств со сгоревшим процессором и абсолютно целым трансформатором. Вам с дивана виднее?

И что не так было написано - пробой трансформатора это же не его повреждение. Просто наведенное напряжение оказалось выше диэлектрического сопротивления между обмотками трансформатора, и высокое напряжение попало дальше на процессор, вот он и сгорел.



23 часа назад, PumpIT сказал:

Есть такое наблюдение: во всех Магнитах стоит по 1*Х Микротиков, вот вам и мегасеть, и кто то этим управляет)

Еще в пятерочке стоят микротики, в отделениях почты (ранее стояли циски), и много где еще. В большинстве банкоматов и устройств самообслуживания тоже через микротики соединение с сетью происходит. Потому что альтернативы, как таковой, микротику в этой сфере использования нет. Поднять туннель в центр и передать трафик внутренней сети на скорости до 100М.

[belokuriha]

Цитата

У меня в ремонте около 20 устройств со сгоревшим процессором и абсолютно целым трансформатором. Вам с дивана виднее?

Не спорь с ним , ему виднее , он проФессионал в Микротиках.

Цитата

Если только наведенное напряжение будет выше пробоя этого трансформатора - тогда устройство и сгорает.

Вот как бывает , молния , но при этом трансформатор в хорошем состоянии .



Вы уважаемый прежде чем что то писать думайте 1000 раз.





Цитата

Всем привет, у кого есть успешный опыт защиты микротов от грозы ? Именно внешние антенны CPE, подключаете ли заземление на SXTqs или DISC ? Есть ли смысл каждому клиенту от антенны тянуть провод до шины заземления если у его она есть или пофигу и они все равно мрут при грозе ? Прошлые годы как то гроз было меньше и умирало 3-5 антенн за сезон, в этом году уже больше 10шт умерло, пора бить тревогу.

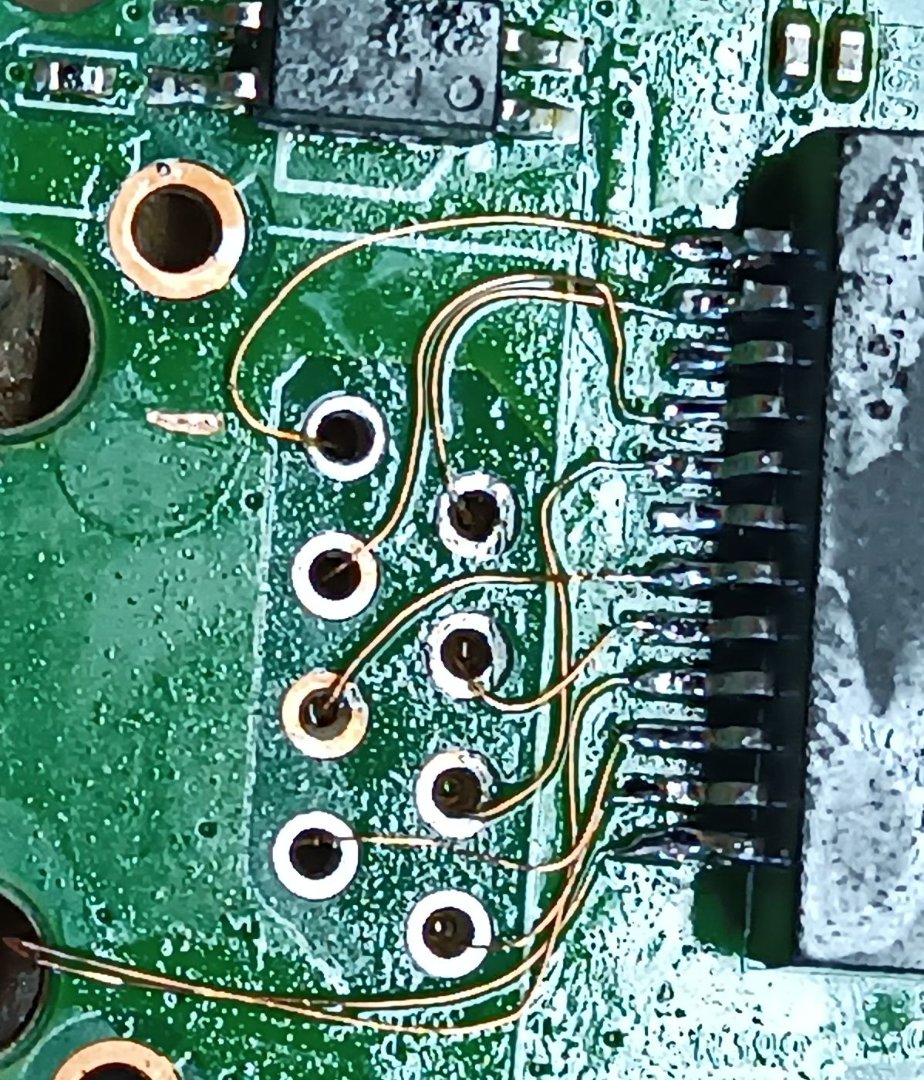

Что касается основного вопроса , ремонт всегда возможет , все зависит от конечной цены , и согласия клиента . На фото выше это был Ubiquiti нанобим AC , цена ремонта вышла 1600р , восстановление дорожек , замена AR8035 , супрессоров .

[npokypop]

Опять грозы и опять мешок горелых SXTqs, опять думаю что надо заземление все же вешать, не зря в антенне есть вывод GND. Вот сегодня у клиента сняли на ремонт, антенна висела на фасаде дома, 3-4 метра экранированной витухи и всеравно прилетело в проц. Входные резисторы на 75ом поплыли, их поменяли и ничего, трансформатор тоже меняли (кстати как его проверять?), порт поднимается в 10мбит но передачи нету.

[belokuriha]

Трансформатор только заменой , резисторы на согласование в коротком кабеле поли не играют

Проверить дорожки от разьема до трансформатора , проверить с выводов процессора , отпаяв трансформатор сопротивления на корпус и опорное напряжение , опорное нормально формируется?

Edited July 19 by belokuriha

[GooRmaN_DG]

Всем привет, после грозы SXTsq Lite5. нет линка, радио часть работает, она загружается на базе регестрируется.

Менялись резисторы 0.75 Ом (те уплыли в некуда по сопротивлению), менялся трансформатор.

Поесляется в 10мб, винбокс видит но не заходит, потом проподает.

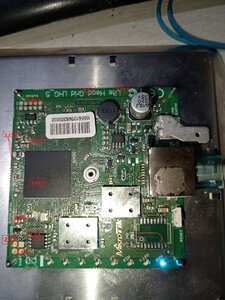

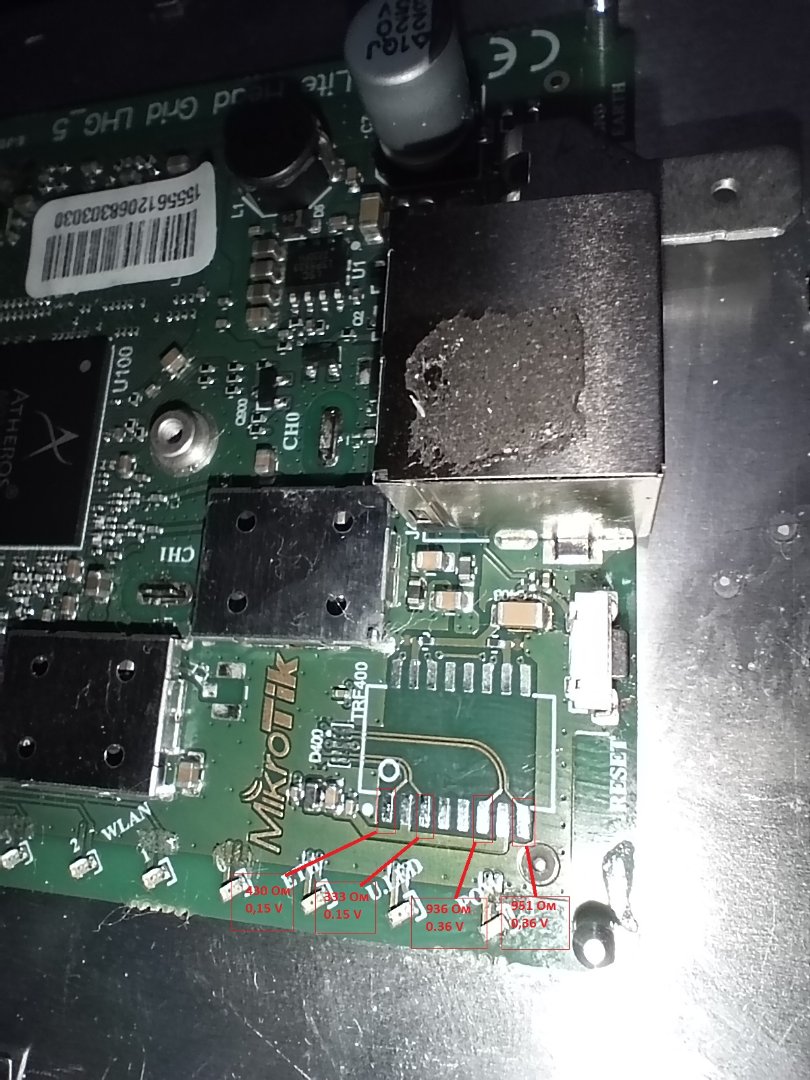

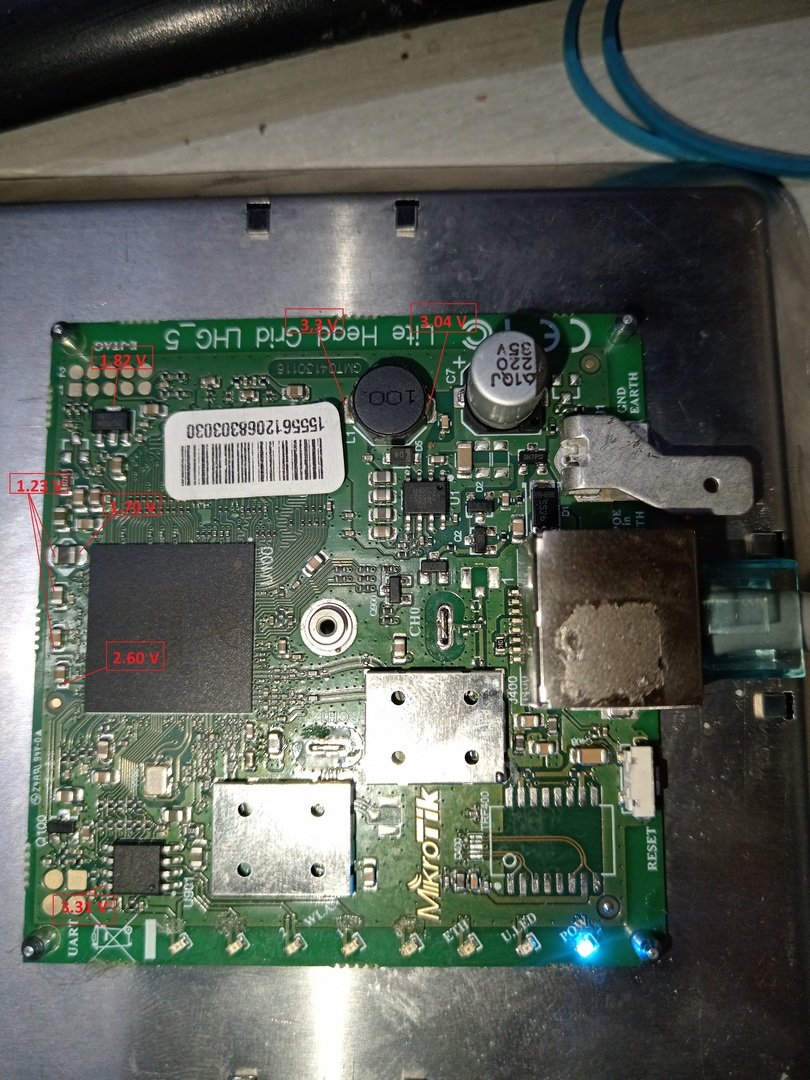

вот замеры каторые зделал.



[belokuriha]

присылайте , я вам ее сделаю .

[GooRmaN_DG]

я не сомниваюс что вы сделаеете, долековато отсылать, может подскажете что с такими замерамы может быть? и в норме ли они? (както не охота брать рабочую драконить и делать на ней замеры и сравнивать) может у вас где есть заметки  на рабочих для сравнения? может каких замеров нехватает? подскажите

[belokuriha]

Что на коллекторе Q100 ? Прозванивали дорожки от разъема до трансформатора ? ну и самое банальное меняли ли процессор ?

[GooRmaN_DG]

проц не менялся

добавил замеры на Q100

[belokuriha]

меняйте процессор

[GooRmaN_DG]

заменил проц, завелась, лицензия наместе

[GooRmaN_DG]

теперь задача чем склеить

так как рпзбиралась она пилочкой с дремелем

получился зазор

[belokuriha]

я клею обычным сантех.герметиком , прозрачным





Цитата

заменил проц, завелась, лицензия наместе

на какой температуре меняли ?





[GooRmaN_DG]

низ 180, фен на 380 поток средний

[TTvs]

Я решил провести эксперимент. Есть у меня три клиента в частном секторе, у которых каждый год горят Микротики. После очередной грозы сделал им заземление. Вкопал трубу в землю на глубину 2,5 метра и соединил проводом с сечением 6 мм с антенной.

Посмотрим, сколько простоят живыми. Наберитесь терпения. Возможно, в следующем году отпишусь, что с ними и как.

[npokypop]

В 04.08.2024 в 15:49, TTvs сказал:

Я решил провести эксперимент. Есть у меня три клиента в частном секторе, у которых каждый год горят Микротики. После очередной грозы сделал им заземление. Вкопал трубу в землю на глубину 2,5 метра и соединил проводом с сечением 6 мм с антенной.

Посмотрим, сколько простоят живыми. Наберитесь терпения. Возможно, в следующем году отпишусь, что с ними и как.

Будет интересный опыт. У меня нет таких клиентов у кого горят постоянно одни и те же антенны, всегда все рандомно.
