Подключение АКБ к SNR-UPS-ONRT-10-MXPL31V2

[korvet-95]

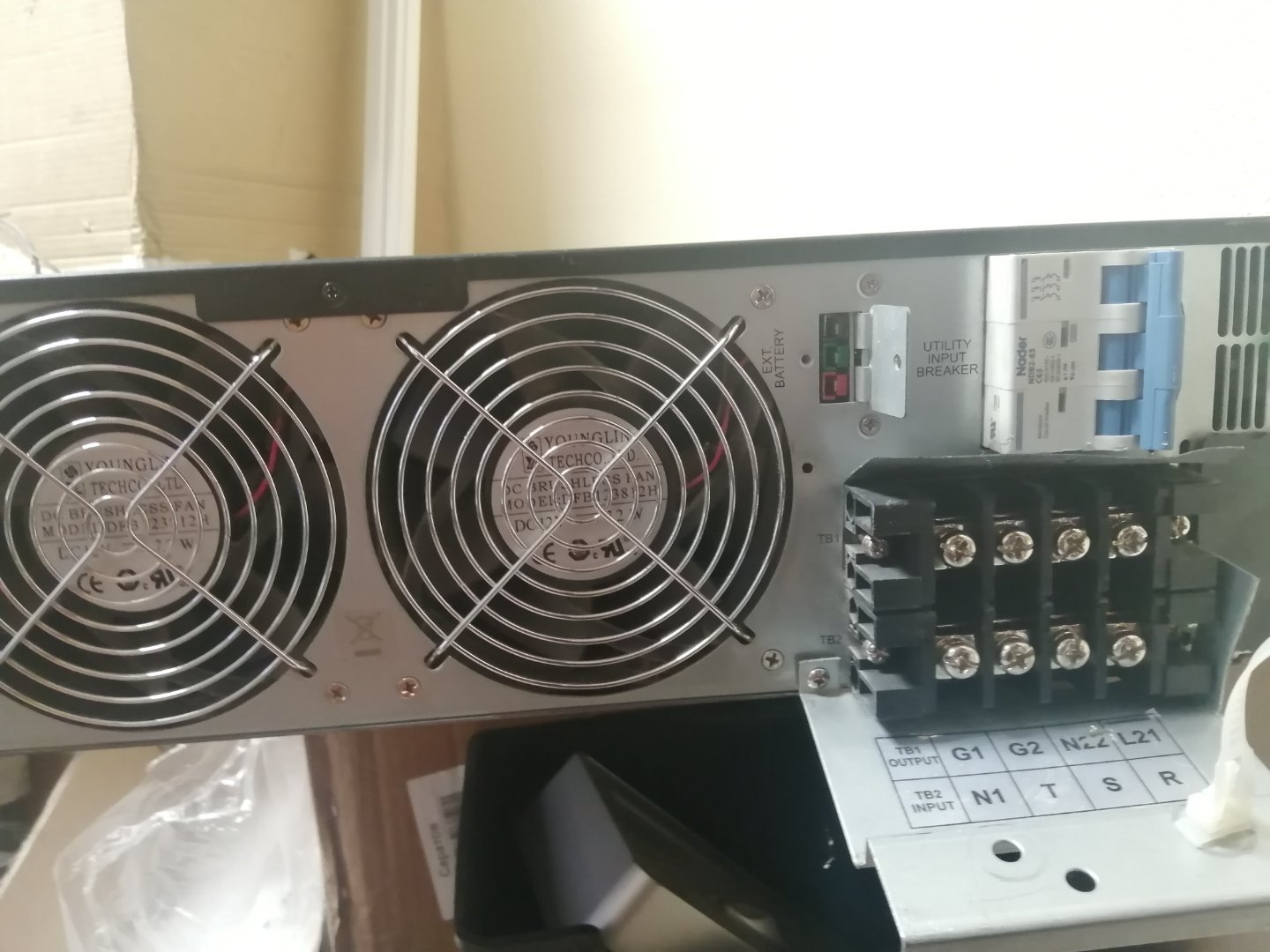

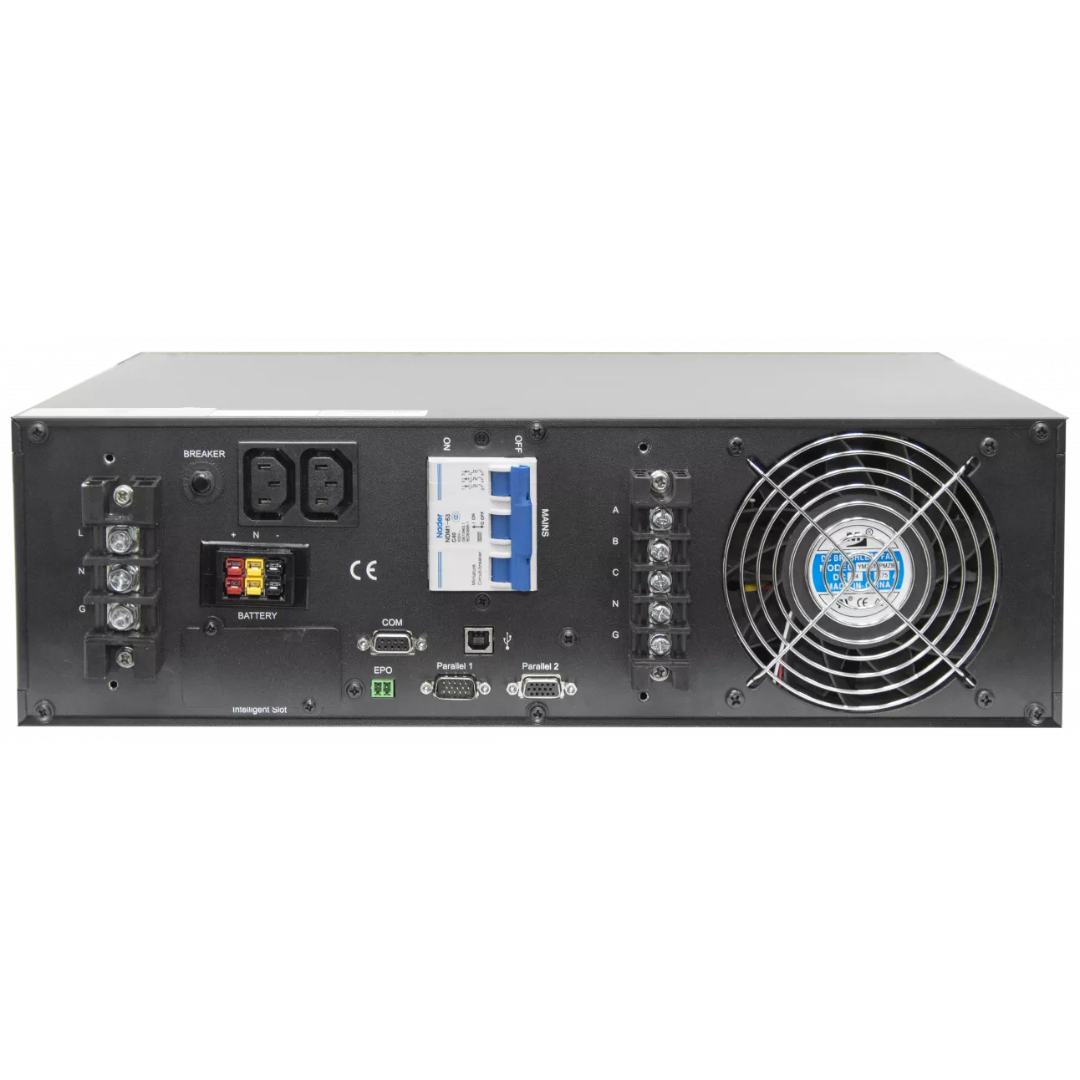

Доброго дня, нужно уточнение. Хотим заменить ИБП inelt 10000 rt 31 на ИБП SNR-UPS-ONRT-10-MXPL31V2, встает вопрос по разъему подключения аккумуляторов, у Inelt 3-х пиновый разъем, у SNR-UPS-ONRT-10-MXPL31V2 6-ти пиновый. Как в этом случае нам подключить правильно аккумуляторы к ИБП SNR-UPS-ONRT-10-MXPL31V2.

[sdy_moscow]

@korvet-95 Очевидно! RTFM! НАДО прочитать документацию!

Схемы подключения АКБ у этих ИБП разные!!! СОВСЕМ разные!!!

У Инелт зеленый - это заземление, у НАГа - желтый средняя точка.

Инелт - https://eltena.com/wa-data/public/shop/manuals/Monolith_RT_X_6-10K_RE_fd.pdf

НАГ - https://data.nag.ru/SNR UPS/Manuals/User manual 6 and 10 kVA MXPL31V2.pdf



З.Ы. Порой возникает стойкое ощущение, что у людей Яндекс заблокирован. ДБ?

[rmnvlkv]

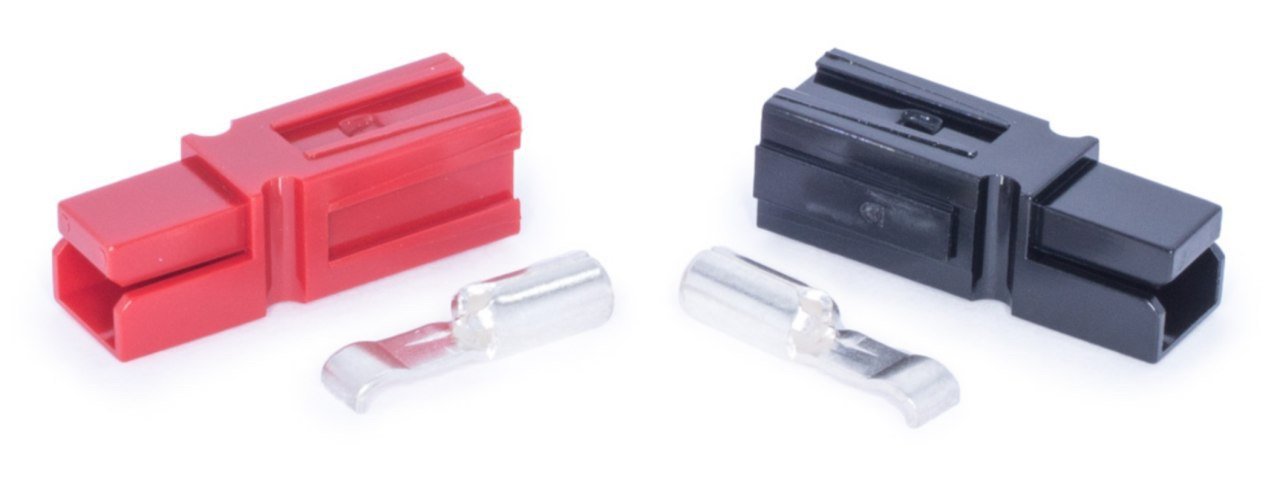

считаю разъем у НАГ-а совершенно идиотский, во первых требует доработки напильником, во вторых регламентированое сечение не лезет в разьем, в третьих площадь контакта все равно маленькая  ... памятник надо ставить тем кому удается впихать не впихуемое !!!



[Saab95]

Правильно, самое простое это клеммы под болт, при чем под нормальный такой болт, что бы затянуть крепко можно было.



Уже не раз замечали в простых решениях ИБП, когда открыв корпус и воткнув тестер на внутреннюю клемму и внешний кабель к аккумуляторам, что там идет потеря, более того, если ткнуть в точку на плате и внутреннюю клемму (проверяем проводок от платы к клемме), там тоже идет потеря. При этом ткнув во внешнюю клемму и клемму первого аккумулятора, потерь нет.



То есть клеммы плохие, внутренние проводки тонкие, и порой имеется еще и дополнительный разъем на плате. Если разъем вырезать и припаять более толстые провода наружу сразу на аккумуляторы, без промежуточных клемм, можно несколько вольт выиграть напряжения при работе под нагрузкой от аккумуляторов. Это уменьшает нагрев, продлевает работу от аккумуляторов.

[dIMbI4]

В 03.02.2022 в 11:15, rmnvlkv сказал:

считаю разъем у НАГ-а совершенно идиотский, во первых требует доработки напильником, во вторых регламентированое сечение не лезет в разьем, в третьих площадь контакта все равно маленькая  ... памятник надо ставить тем кому удается впихать не впихуемое !!!

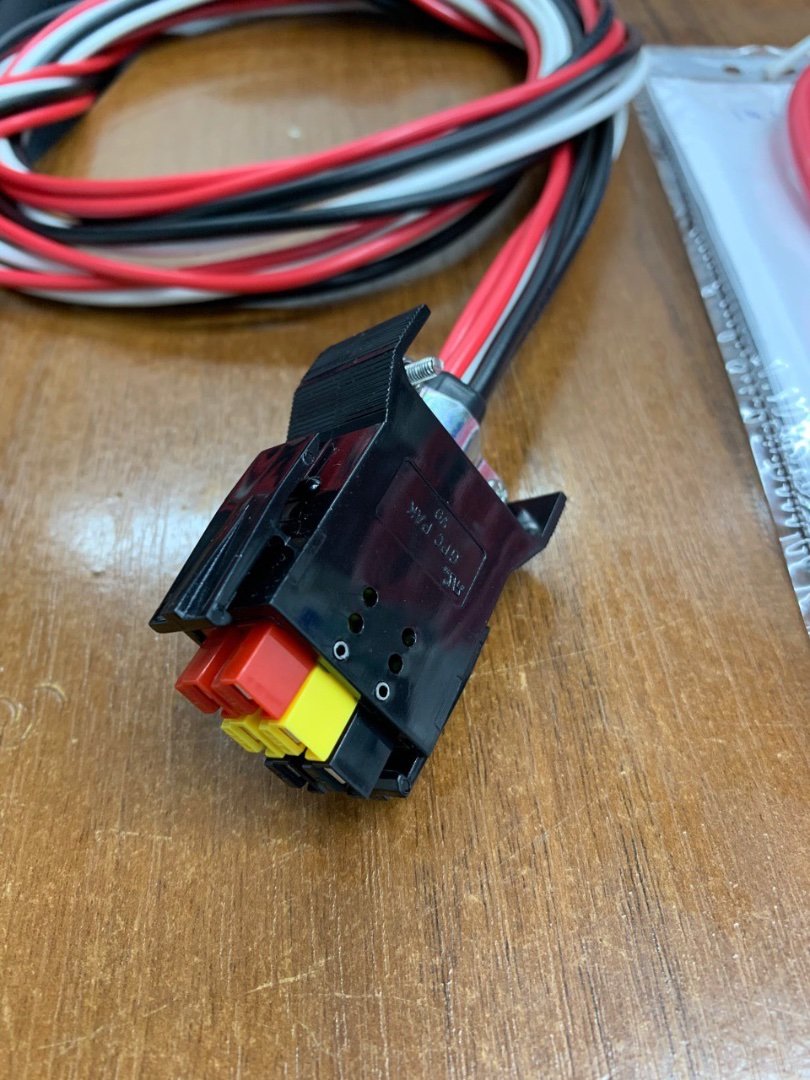

да, меня изрядно выбесили разъемы наговских, паял туда 4мм2 провод

причем в инструкции написано что нужен кабель 6мм2, а в клемму влезает максимум 4мм2
