Allied Telesis AT950 Firmware

[mhz]

Коллеги, доброго времени суток!

Досталась сеть предприятия построенная на Allied Telesis AT950/8/24/48 с разными ревизиями и фирмварями.

Столкнулся с проблемой, что на старых версиях прошивки AT950/48 (AT-S106 V1.1.0 [1.0.3.19] / Feb 15 2011 ) IP адрес откликается только в 1м влане, на версии (AT-S106 V1.2.0 [1.0.4.06] / Jul 11 2011) всё норм.

В общем, у кого есть поделитесь прошивками для AT950/48 (Version: . /  DRAM Size: 64 MB / Flash Size: 8 MB ).

[azhur]

Что за AT950? Может имеется в виду AT-GS950?

[mhz]

Да

[sol]

AT-GS950 был нескольких ревизий.

И вот странное дело, для 106 платформы нигде ничего нет...

Даже у меня только версия 1.0.0 имеется...



[playcomputer123]

Столкнулся с такой же проблемой, что вообще нет софта на 106 версию. Если кто-то решил проблему, то отпишите, пожалуйста

[sol]

Вот что самое интересное - есть релиз-нотес на 106 платформу на версию 1.2.0

Но нет самого релиза (((



[Borizz.k]

Он есть
Рассылался Михаилом Генодманом и вообще телесисами по запросу
Сейчас непонятно
Генодман пропал с радаров
Телесисы ушли

Почему проще их выкинуть и заменить чем-то более вменяемым

[sol]

Ну вот если у кого найдётся - прошу выдать мне копию. Я тут что-то вроде местного архивариуса\техноархеолога.

[Borizz.k]

Вот такой доступ есть
На 950е там вроде есть


https://alliedtelesis.flexnetoperations.com/control/allt_en/login



логин atiguest@alliedtelesis.com

пароль GuestATI



заглянул - там не для всего и вроде как совсем древних нет



поиском по модели устройства



Я все телесисы подобные 950е на Cisco SG300 заменил и забыл о проблемах

Добавлю

На платформах 106, 108 нет возможности настроить управление на других вланах кроме дефлотного 1
Мало того - если его в транк запихать ничего не заработает





Edited July 12, 2023 by Borizz.k

[asswer]

Могу поделиться прошивкой V2.00 для Allied Telesis ATGS950/24.

Не знаю совместима она с 48 портовым или нет, не проверял.

Но в свое время скачал вместе с mib файлами.

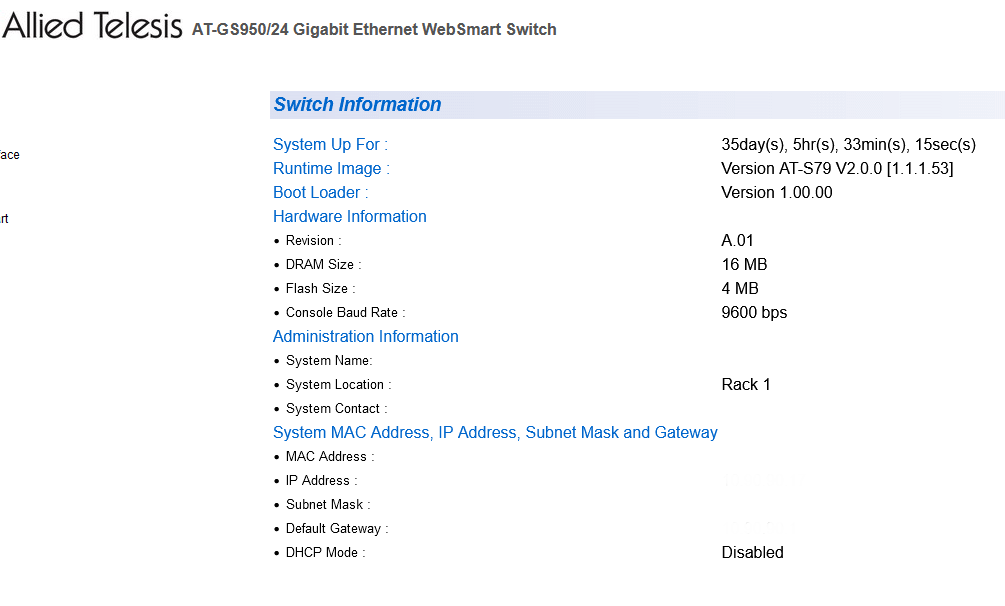

Скриншот прошитого аппарата.



Ссылка в облаке https://cloud.mail.ru/public/NuQ7/fFJ8yfb1P

[sol]

Платформа S79. Есть такая у меня в коллекции.



[Borizz.k]

Да они все доступны для скачивания

Сейчас даж без впн стало работать - видно они там у себя ip РФ разблочили

https://alliedtelesis.flexnetoperations.com/control/allt_en/login

логин atiguest@alliedtelesis.com

пароль GuestATI



Вот так вот ищутся все GS950 - там 200 страниц

https://alliedtelesis.flexnetoperations.com/control/allt_en/search?query=AT_GS950&search=Search&sortby=rank
Ну и искать свой девайс - тк GS950 много разных было и у каждого своя фирмварь

Edited July 14, 2023 by Borizz.k

[megam]

Всем привет.

У меня есть ATGS950/24 при попытке обновить на ATGS950_24_V1.00.026_ALL.hex

видимо она умерла.

Что можно сделать?

Лампочка повер только горит и все.



Есть у этой железки serial port

Как-то восстановить из мертвого режима

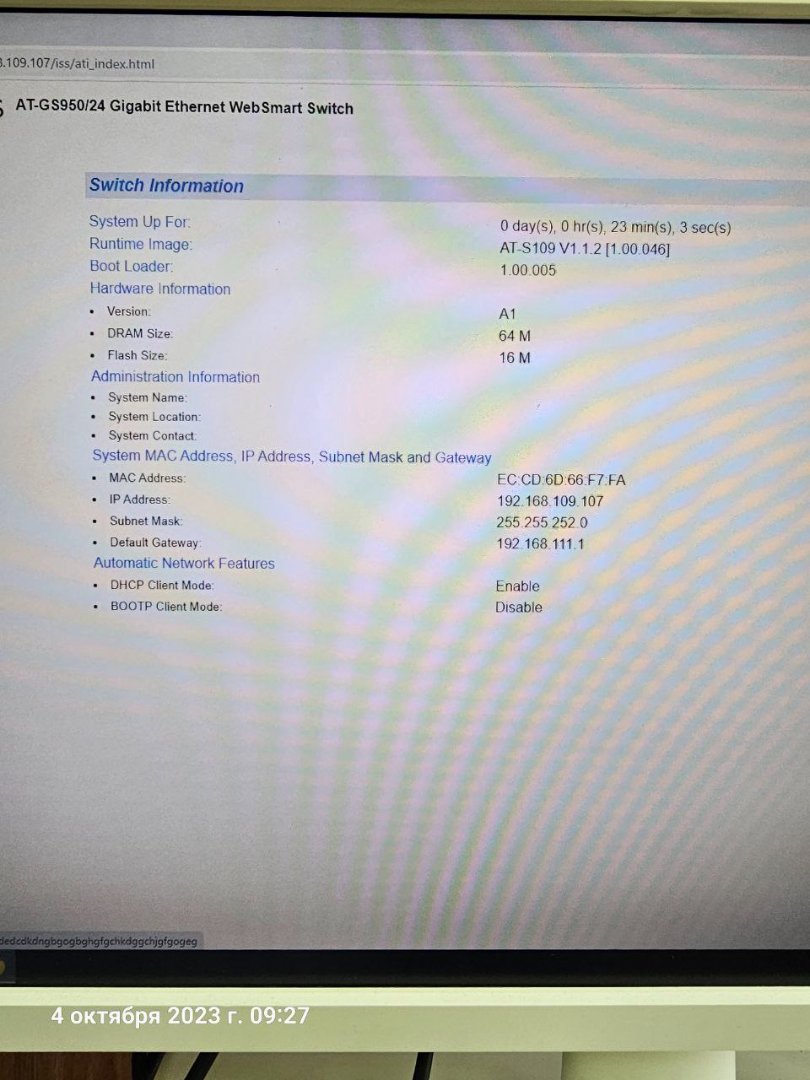

Скрин до обновления

Edited October 4, 2023 by megam

[sol]

1. Это 109 платформа. Какой прошивкой (от какой платформы) вы её шили?

2. Если там есть консольный порт, то надо подключиться к нему терминалом и посмотреть что там пишут.



[megam]

Если это 109 тогда получается я шил 115ю.

com порта нету.

Я ее разобрал надеясь найти там 4контакта под Com, но не могу найти.



название прошивки на скрине.

внутри архива были вот эти три файла:

AT-GS950-24_MIB_v1.2.0.mib

GS950_24_S115_V122_SRNa.pdf

ATGS950_24_V1.00.026_ALL.hex - я залил этот



жалко выбросить, железка была рабочая.

обновлял я по причине того что ping с хоста на хост проходили с задержкой

[sol]

1 час назад, megam сказал:

Если это 109 тогда получается я шил 115ю.

Кирдык. 90% что для починки нужен паяльник, программатор и донор образа флешки.



1 час назад, megam сказал:

Я ее разобрал надеясь найти там 4контакта под Com, но не могу найти.

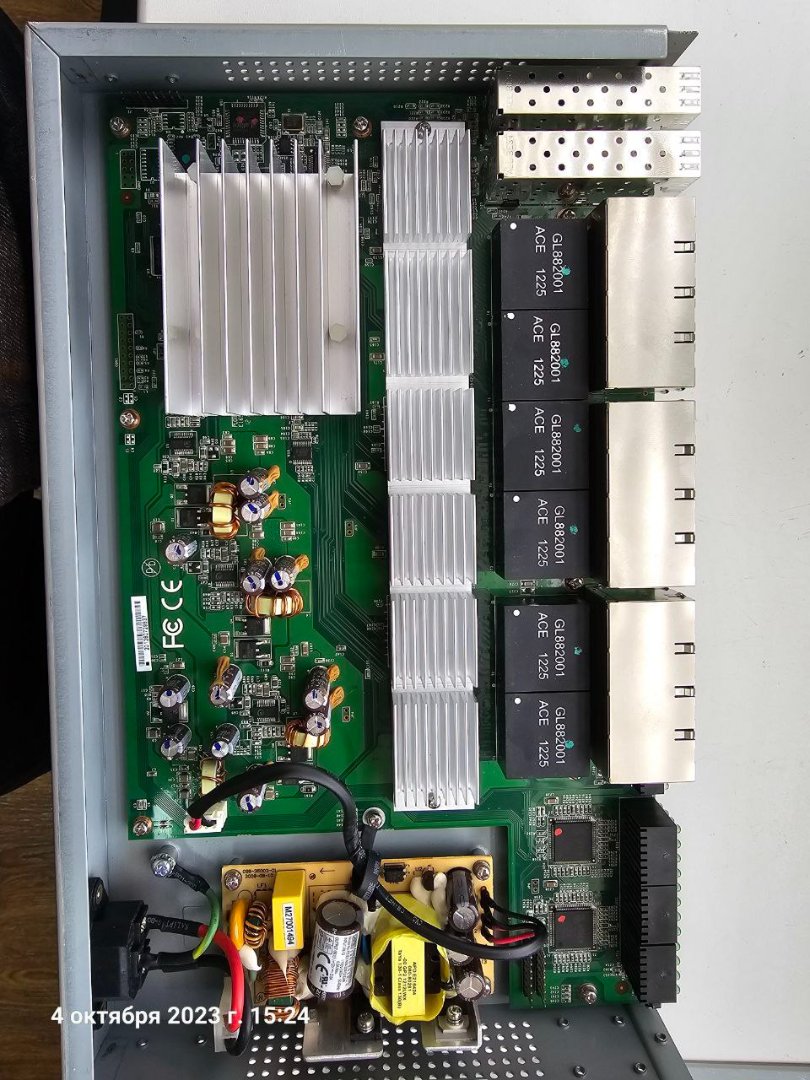

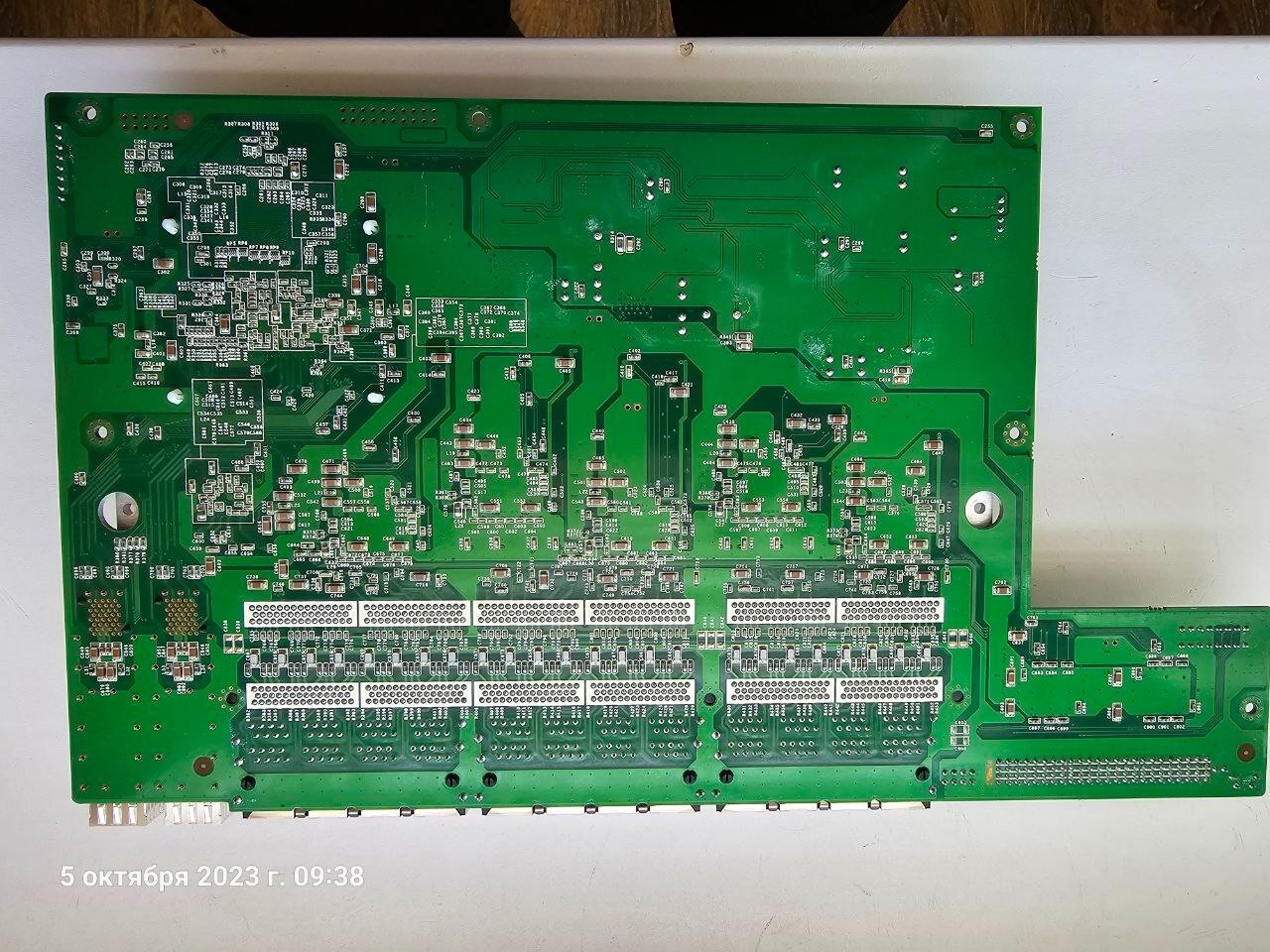

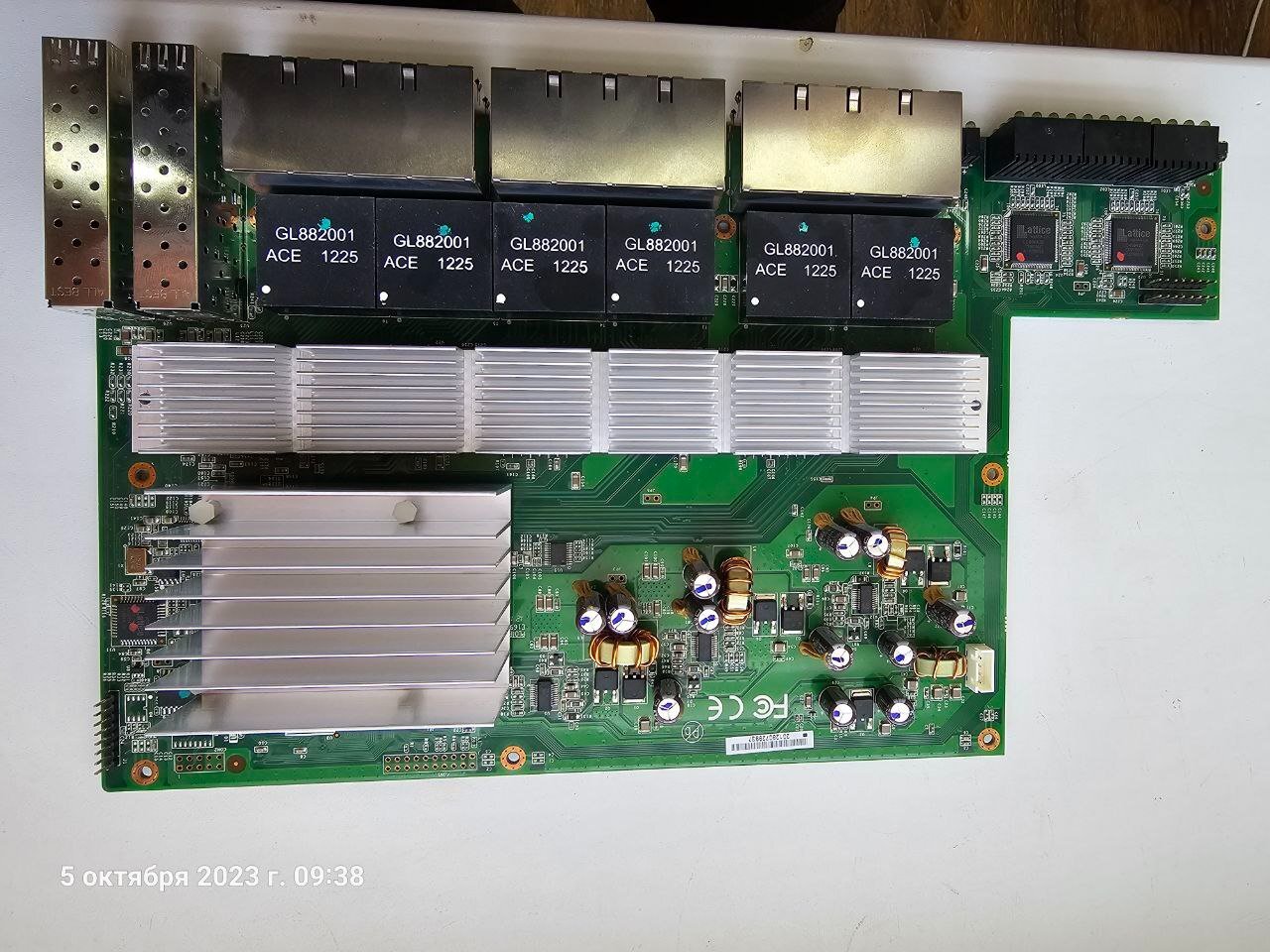

Фото платы с хорошим разрешением, светлое, без бликов, с обеих сторон В СТУДИЮ. Может, загрузчик жив. Хотя, прошивка ALL

1 час назад, megam сказал:

название прошивки на скрине.

Гадания по скрину файла не в моде в этом сезоне.

1 час назад, megam сказал:

жалко выбросить, железка была рабочая.

При отсутствии навыков придётся.

1 час назад, megam сказал:

обновлял я по причине того что ping с хоста на хост проходили с задержкой

Но казалось бы, причём тут прошивка свитча...

[megam]

Паяльник, программатор xgecu, ch341a, базовые навыки имеется.



Но казалось бы, причём тут прошивка свитча...

Если на свиnче 2 хоста и только, то как минимум ping не должна проходить с такими задержками(не успел заскринить ping).

Визуальных повреждений не было на плате и поэтому решил обновить.





[Borizz.k]

У меня валяется at-g950/16 (ECO) (AT-S114) который во время перепрошивки (правильной AT-S114) умер и тож только power горит
Линки не поднимаются, консольного порта нет
Выкинуть?

[sol]

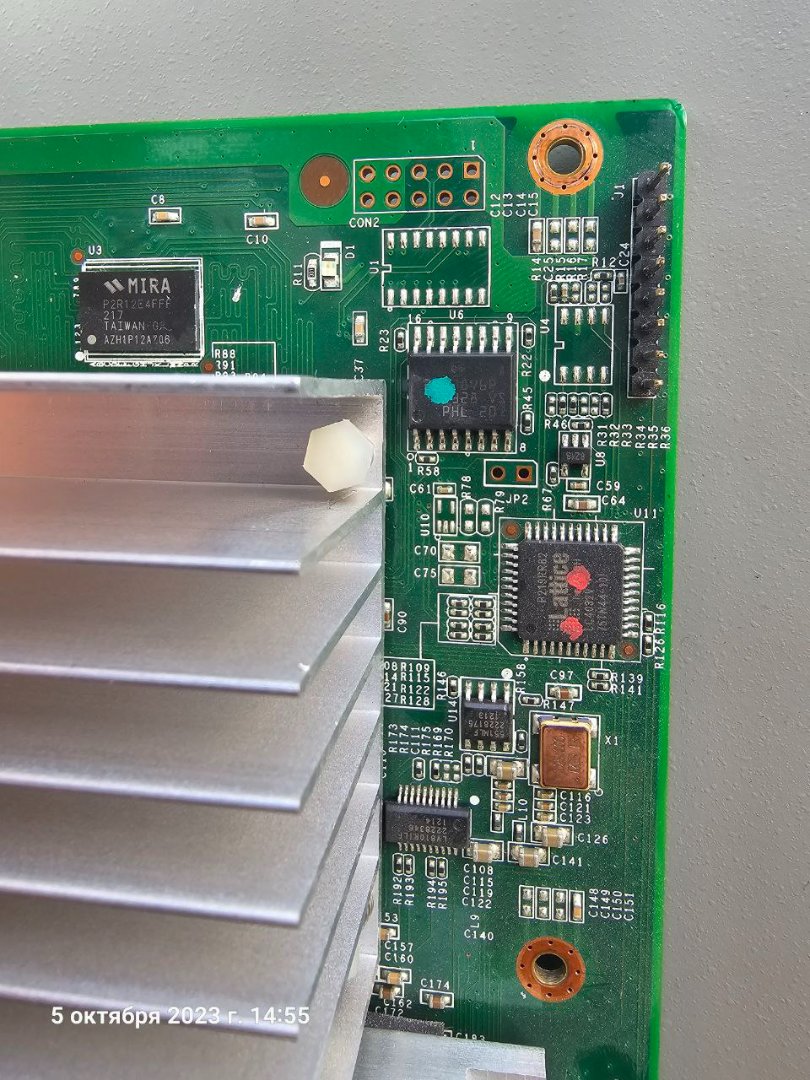

Окрестности нераспаянного разъёма и нераспаянной микрухи в студию.



[megam]

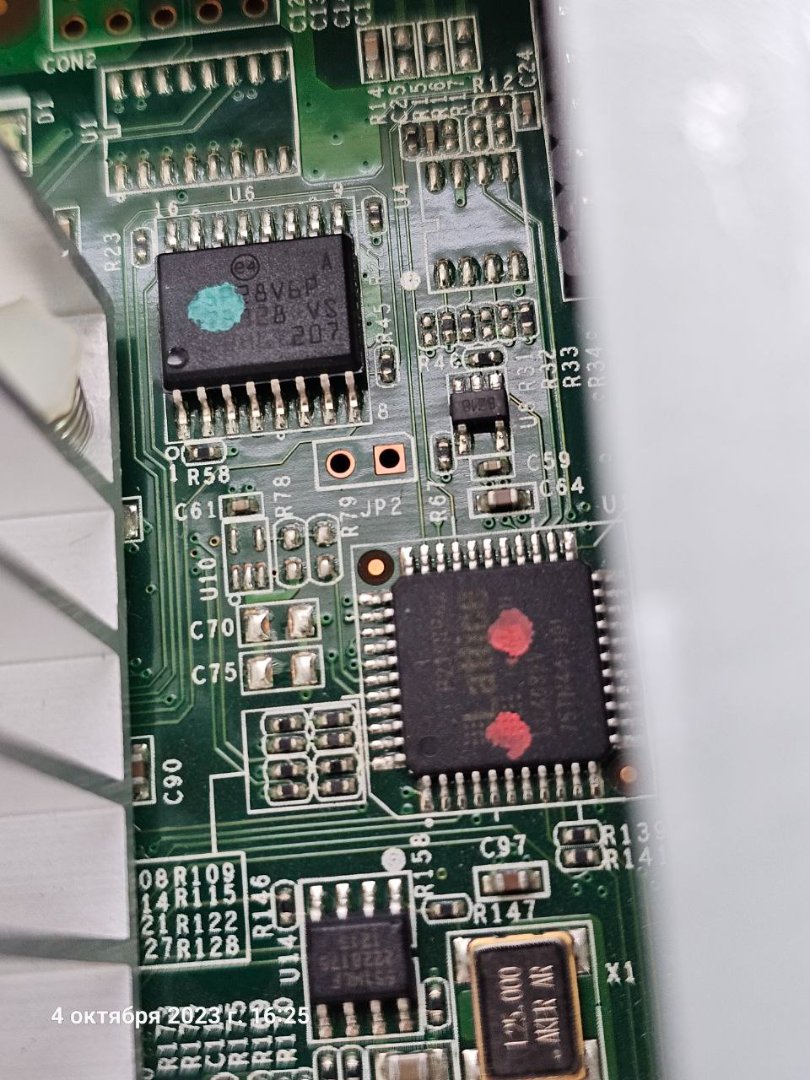

25p28v6p это не флешка?

чип с синей отметкой

[sol]

Угумс.

CON2 консоль со стандартной распайкой для DB9 "вдоль". 1-й не занят, 2-3 tx и rx, 5-й земля.

Отсутствующая микруха U1 это преобразователь уровня MAX232A и где-то снизу под ней не хватает ещё четырёх конденсаторов по 0,1-1 мкф.

Или возьмите консоль в TTL уровнях с 11 и 12 контактных площадок. Аккуратнее, уровни могут оказаться 3.3в, а чип под радиатором может оказаться не толерантен к 5в.

4 часа назад, megam сказал:

25p28v6p это не флешка?

чип с синей отметкой

Она самая, на 128мбит или 16 мегабайт.



7 часов назад, Borizz.k сказал:

Выкинуть?

Чинить, если есть понимание, время и запал. Если одного из трёх компонентов зелья нет - выкинуть/подарить.



[megam]

Спасибо за подсказки.

Спортивный интерес есть. Попробую "Или возьмите консоль в TTL уровнях с 11 и 12 контактных площадок."



2й вариант это отпаять флешку, прочитать если это возможно и залить прошивку от S109, верно?

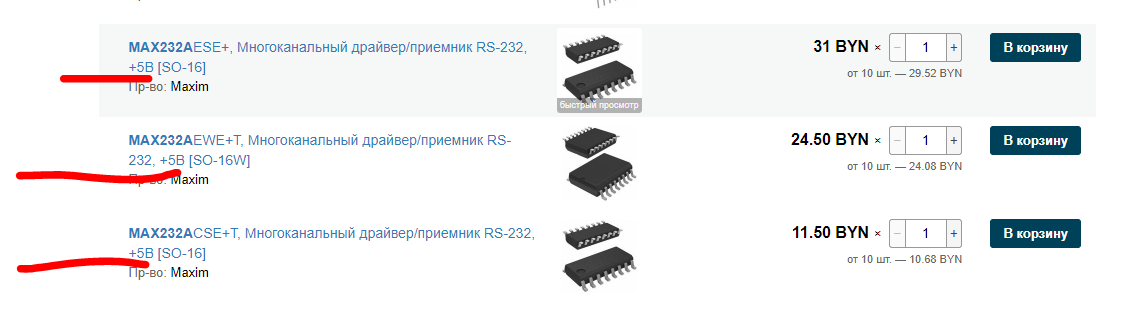

по ходу MAX232A бывают +5v

+5V-Powered, Multichannel RS-232 Drivers / Receivers



а где они отсутствуют на плате?

[sol]

1 час назад, megam сказал:



2й вариант это отпаять флешку, прочитать если это возможно и залить прошивку от S109, верно?

Хотя-бы загрузчик.



1 час назад, megam сказал:



по ходу MAX232A бывают +5v

Бывают. Надо включить мультиметр и пробовать.





1 час назад, megam сказал:

а где они отсутствуют на плате?

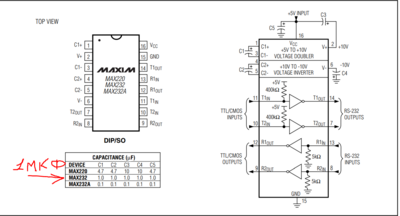

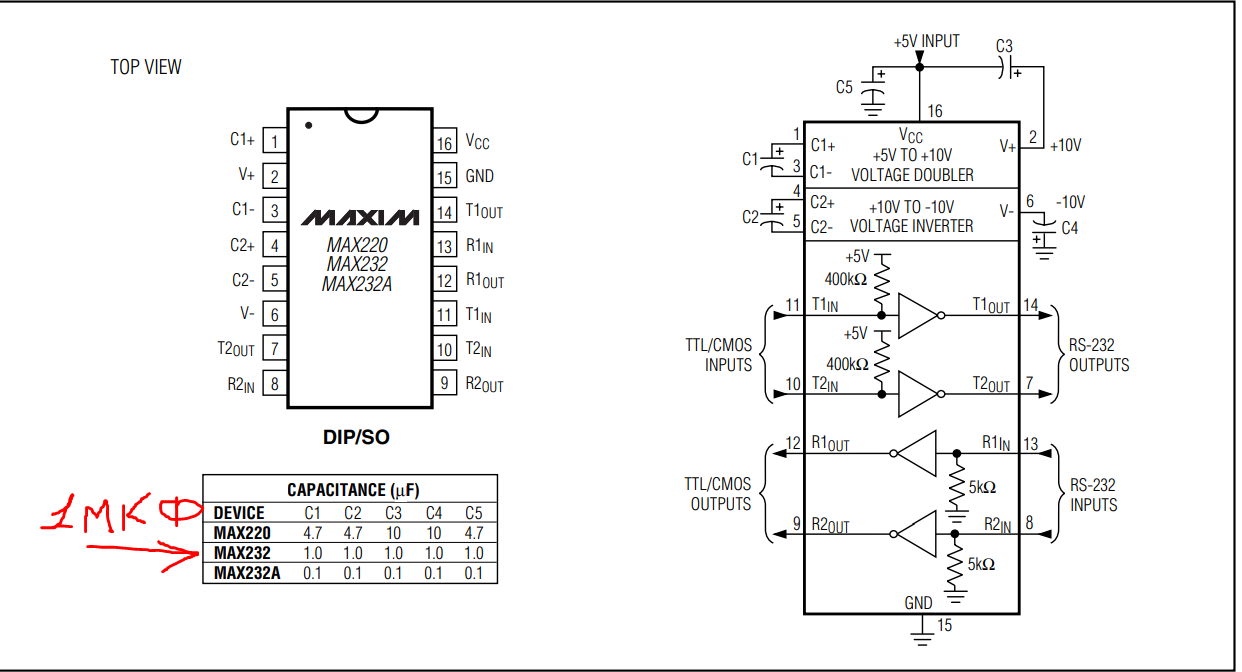

Так откуда же я знаю?!? Надо посмотреть по даташиту куда (к каким выводам max232) они подключаются и вызвонить их мультиметром на плате.

[megam]

sol Благодарю!

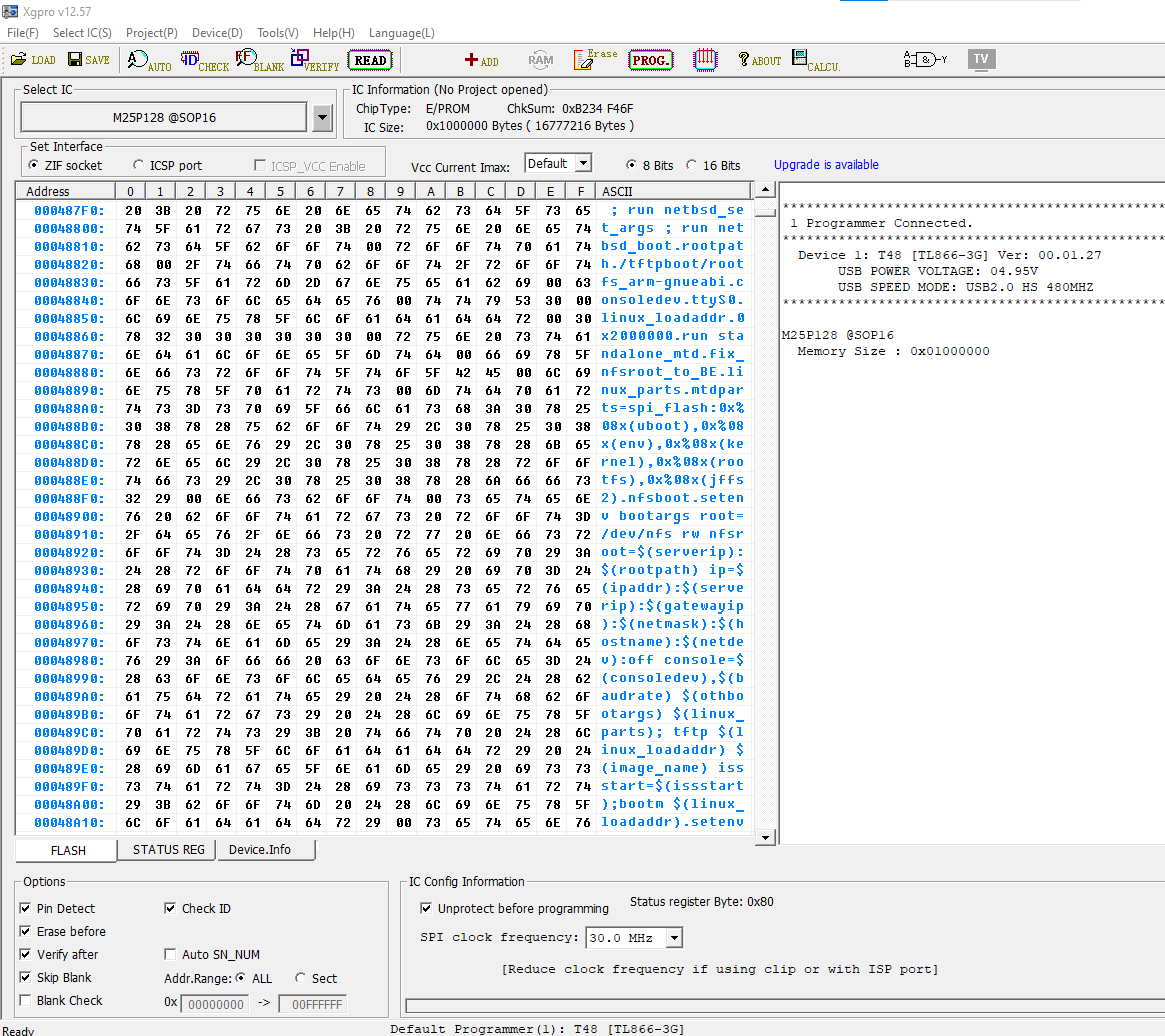

Удалось считать флешку.

Теперь откуда взять прошивку на s-109 остается загадкой)

на сайте есть s-111 ниже ничего нет.



Может у кого есть инфа поделитесь пожалуйста

[sol]

1 час назад, megam сказал:

Теперь откуда взять прошивку на s-109 остается загадкой)

У меня для вас две плохие новости.

1. Вам не нужен файл прошивки, вам нужен образ флешки (fullflash) с донора. Содержимое распространяемых файлов не соответствует содержимому флешки. Это не её образ.

2. С нахождением донора образа вашт приключения не закончатся. Надо найти в образе MAC адрес и придумать как его исправить. Иначе получите две свички с одинаковым всем, включая серийники (чихать) и МАС (не чихать).



Но, судя по дампу у вас что-то похожее на разумное в начале. Получайте консоль, будем понимать. И да, скиньте мне пожалуйста образ для ознакомления.
