megam Posted October 6, 2023 Posted October 6, 2023 Дамп файл https://disk.yandex.ru/d/KVqEEQ-SAalq4w Вставить ник Quote
sol Posted October 6, 2023 Posted October 6, 2023 Хм. Оттуда распаковалась целая rootfs с файлами и папками. Надо добираться до консоли. Если загрузчик не заменился на неправильный, то есть хороший шанс "пройти в дамки". Вставить ник Quote

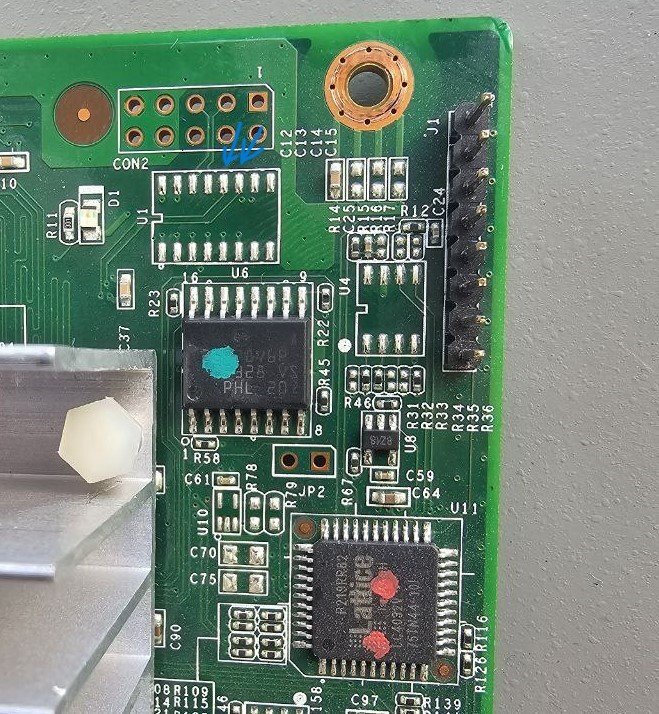

megam Posted October 6, 2023 Posted October 6, 2023 На эти контакты подцепить Rx Tx? На скрине отметил Вставить ник Quote
megam Posted October 9, 2023 Posted October 9, 2023 Добрый день! Сегодня подключил на 2 контакта. Вот что выдает video_2023-10-09_09-51-01.mp4 video_2023-10-09_09-58-30.mp4 Вставить ник Quote
sol Posted October 9, 2023 Posted October 9, 2023 У вас общий провод не подключен. Вставить ник Quote
sol Posted October 9, 2023 Posted October 9, 2023 Как куда?!? К общему проводу свички. Он же "минус" блока питания, он же 5-й контакт, если считать "вдоль" на гребёнке консоли. Он-же 15-й пин икросхемы. Вставить ник Quote
megam Posted October 9, 2023 Posted October 9, 2023 На 15-й пин пробовал, бегущие кряказябры останавливаются как только подключаю к ней Вставить ник Quote
sol Posted October 9, 2023 Posted October 9, 2023 8 минут назад, megam сказал: На 15-й пин пробовал, бегущие кряказябры останавливаются как только подключаю к ней А вот теперь нужно играть со скоростью. Надо подобрать ту скорость, с какой общается консоль на этой свичке. Вставить ник Quote

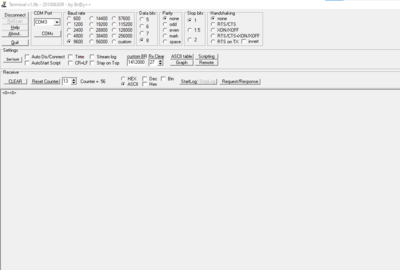

megam Posted October 9, 2023 Posted October 9, 2023 ничего не показывает, пробовал разные скорости Вставить ник Quote
sol Posted October 9, 2023 Posted October 9, 2023 Осцилографа н.я.п. нет? И да, похоже, что у вас перепутаны ноги TX и RX. На видео плохо видно, но похоже, что зелёный провод у вас приходит на 12 пад. А это RX у процессора. Вставить ник Quote

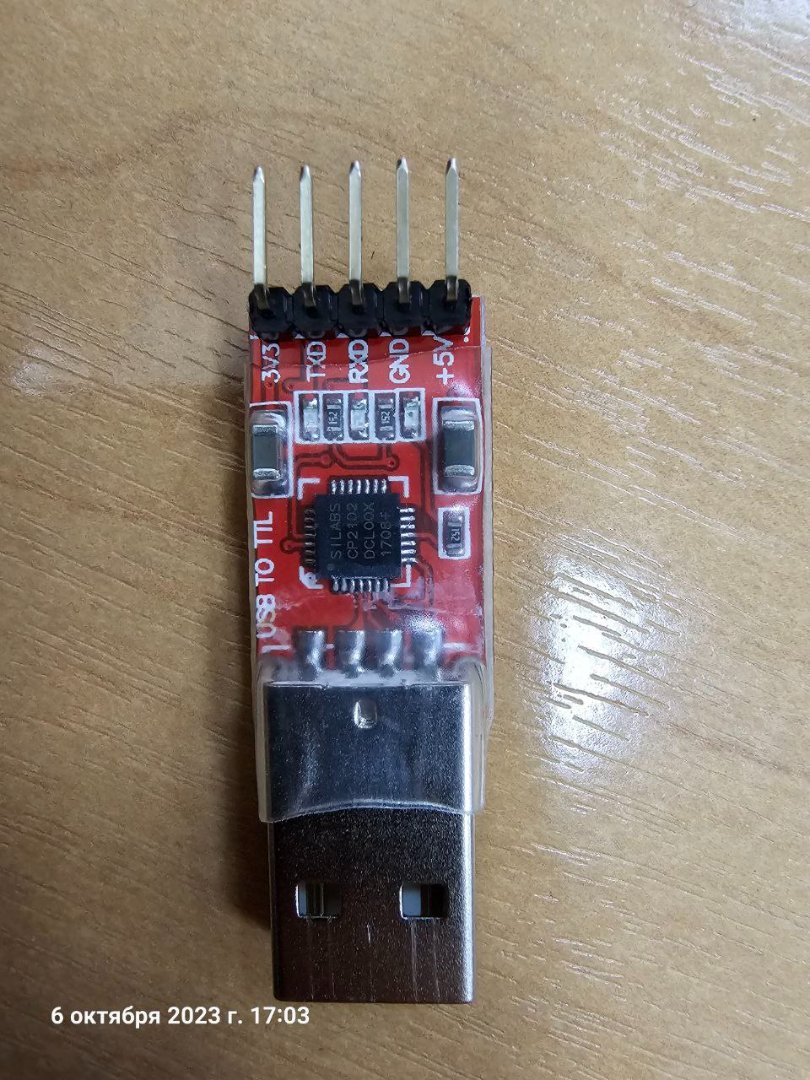

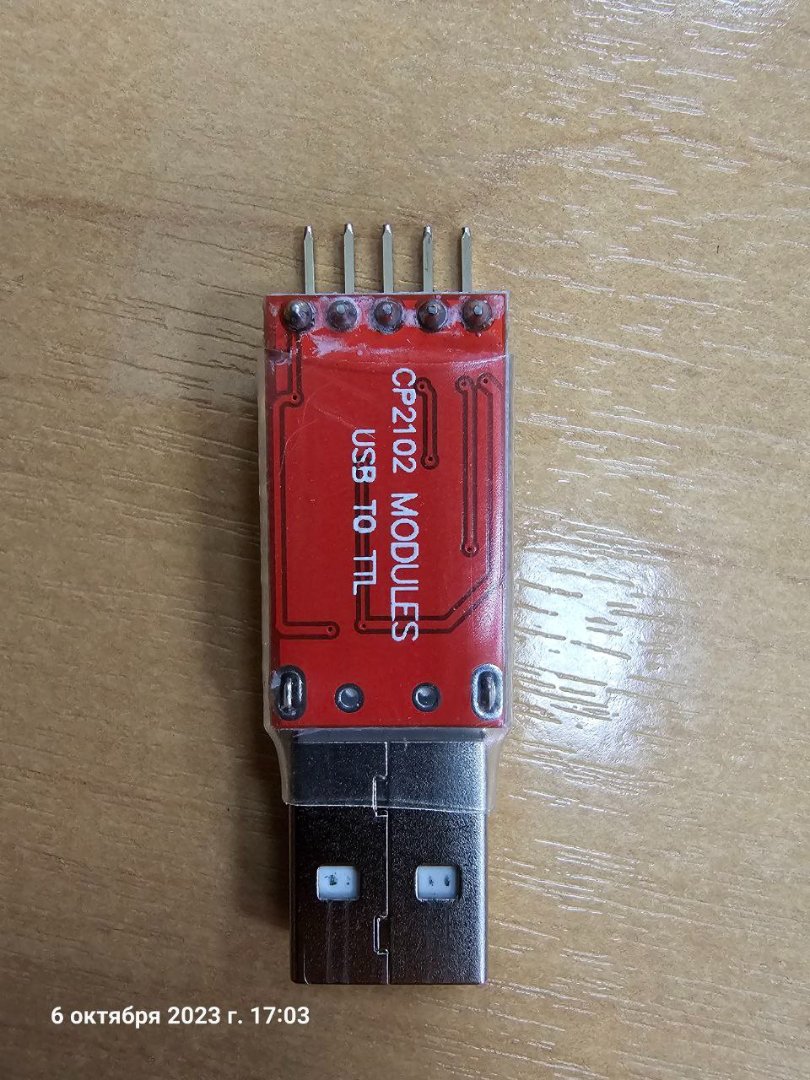

megam Posted October 10, 2023 Posted October 10, 2023 Нет не перепутаны, по другому вообще ничего не выдает. Если подключить от свича только Tx к USB TTL к RxD то получаю кряказябры. Если как только дополнительно подключить GND или Rx(свича) к Tx(USB TTL) тогда останавливается передача кряказябров. Я уже начинаю опускать руки) Вставить ник Quote
sol Posted October 10, 2023 Posted October 10, 2023 2 часа назад, megam сказал: Если подключить от свича только Tx к USB TTL к RxD то получаю кряказябры. Многие учёные пытались наладить передачу электричества по одному проводу. Пытались и Тесла и многие другие. Но учёный Кирхгоф доказал, что ток течёт только по ЗАМКНУТОЙ цепи. Для того, чтобы потёк ток необходимо ДВА провода, как ни крути. Вставить ник Quote
megam Posted October 10, 2023 Posted October 10, 2023 Вот как я делаю, заснял на видео https://disk.yandex.ru/i/9xZG-mO98OIUBA Вставить ник Quote
sol Posted October 10, 2023 Posted October 10, 2023 3 часа назад, megam сказал: Вот как я делаю, заснял на видео https://disk.yandex.ru/i/9xZG-mO98OIUBA Ну вот и всё. Раз дело дошло до подключения RS232 с уровнями +-12в к цепям 3.3, то на этом эксперименты можно прекращать. Вставить ник Quote
megam Posted October 10, 2023 Posted October 10, 2023 На этом видео я уже пробовал с rs232 адаптером. А так все это время я пробовал с USB TTL адаптером. Вставить ник Quote
Borizz.k Posted October 11, 2023 Posted October 11, 2023 Выше давал сайтец где все прошивки в куче поиск по GS950 и там уже по всем рыть встречал там S109 мало того - там полный образ есть в бинарнике для прошивки не через веб, а через утулиту с компа - ее и программатором шили вроде как Вставить ник Quote
megam Posted October 11, 2023 Posted October 11, 2023 https://alliedtelesis.flexnetoperations.com/control/allt_en/login логин atiguest@alliedtelesis.com пароль GuestATI Я смотрел там, ниже s111 ничего не нашел. Borizz.k Если Вам не сложно можете проверить еще раз, есть ли там сейчас на s109? Вставить ник Quote
sol Posted October 11, 2023 Posted October 11, 2023 2 часа назад, Borizz.k сказал: встречал там S109 Нету там. И у меня нету. 2 часа назад, Borizz.k сказал: мало того - там полный образ есть в бинарнике для прошивки не через веб, а через утулиту с компа - ее и программатором шили вроде как 147% что этого там нет и быть не может. Причина всё та же. MAC и серийный номер. И ещё много всяких уникальных для каждого экземпляра данных. Вставить ник Quote
megam Posted October 13, 2023 Posted October 13, 2023 Хорошо, благодарен всем! Положу на долгий ящик и буду следить здесь. Кто знает может кто-то появится здесь с дампом на s-109)) Вставить ник Quote
KoshkinOD Posted February 16, 2024 Posted February 16, 2024 Вот тут https://remont-aud.net/dump/planshety_i_ehl_knigi/allied_telesis_at_gs950_8_shassi_main_board_a1/59-1-0-127742 есть образ флэшки восьмипортового свича с такой же ревизией железа (A1), можно рискнуть прошить, вернуть то что есть всегда можно. Вставить ник Quote
megam Posted February 18, 2024 Posted February 18, 2024 KoshkinOD Спасибо за инфо! Пока не получается скачать эту прошивку, позже посмотрю. У пользователя аккаунт на проверке. Вставить ник Quote
KoshkinOD Posted February 19, 2024 Posted February 19, 2024 megam Не за что, сам попал в такую же историю( Тут прошивка и фото https://cloud.mail.ru/public/ZQYm/JJWkAEuib Вставить ник Quote
megam Posted February 20, 2024 Posted February 20, 2024 KoshkinOD Только сейчас заметил что у меня 24 портовый свитч. это прошивка подойдет интересно? Вставить ник Quote
