Pon сеть на одном волокне

Подскажите как реализовывается данная схема

я сам новичок в этом пон

по этом прошу не умничать а подсказать

с порта olt выходить оптика одно волокно нужно на одно волокно посадить желательно все 64 абонента, делителей всего планируется 8 по 8 выходов

от сюда вопрос какие СПЛИТТЕРЫ нужно использовать ?









Share this post


Link to post
Share on other sites
1 час назад, Smart-Systems сказал:

от сюда вопрос какие СПЛИТТЕРЫ нужно использовать ?

Ну раз планируется 8 делителей на 8 выходов (и, должно быть, ещё один чтобы одно волокно на 8 волокон для 8 сплиттеров разделить, так ведь?) то такие и берите. Исполнение по вкусу.



Share this post


Link to post
Share on other sites

нет сплиттеры будут 1х8, а не один сплиттер на один порт





просто я вроде знаю что есть вход в сплиттер выхода по 5% и 95 дальше идет

Share this post


Link to post
Share on other sites

Для продуктивности дальнейших обсуждений подскажите: Обладаете ли вы знанием арифметики в объёме школьного курса? Это со второго по примерно пятый класс.







Share this post


Link to post
Share on other sites

да обладаю





о

3 минуты назад, sol сказал:

Для продуктивности дальнейших обсуждений подскажите: Обладаете ли вы знанием арифметики в объёме школьного курса? Это со второго по примерно пятый класс.







опять не по теме началось

Share this post


Link to post
Share on other sites
1 минуту назад, Smart-Systems сказал:

опять не по теме началось

Очень даже по теме.

1 минуту назад, Smart-Systems сказал:

да обладаю

Ну раз обладаете, то давайте рассуждать: Есть 8 сплиттеров 1х8. Кладём их на стол. И видим на них 8 "абонентских" волокон.  8 умножить на 8 = 64 абонентских хвоста (ONU).

Всё хорошо. Но, что за наваждение! У этих сплиттеров 9 волокон! Одно входящее и 8 выходящих. Что же нам делать? Как подключить 8 "серверных" волокон от 8 сплиттеров к одному порту PON головы (OLT)?

Выход есть! Надо взять ещё один сплиттер 1х8 и "серверным" волокном подключить его к OLT а "абонентскими" волокнами к нижестоящим сплиттерам.



Итого мы насчитали 9 (девять) сплиттеров. Как тебе такое, мой маленький друг?

Share this post


Link to post
Share on other sites

т.е по вашему построить сеть на одном волокне нельзя?



3 минуты назад, sol сказал:

Очень даже по теме.

Ну раз обладаете, то давайте рассуждать: Есть 8 сплиттеров 1х8. Кладём их на стол. И видим на них 8 "абонентских" волокон.  8 умножить на 8 = 64 абонентских хвоста (ONU).

Всё хорошо. Но, что за наваждение! У этих сплиттеров 9 волокон! Одно входящее и 8 выходящих. Что же нам делать? Как подключить 8 "серверных" волокон от 8 сплиттеров к одному порту PON головы (OLT)?

Выход есть! Надо взять ещё один сплиттер 1х8 и "серверным" волокном подключить его к OLT а "абонентскими" волокнами к нижестоящим сплиттерам.



Итого мы насчитали 9 (девять) сплиттеров. Как тебе такое, мой маленький друг?

я это все понял, тут моя ошибка не правильно написал по этому вы мне так и ответили



классическую схему pon я знаю

Share this post


Link to post
Share on other sites
19 минут назад, Smart-Systems сказал:

т.е по вашему построить сеть на одном волокне нельзя?

Что означает фраза "построить сеть на одном волокне"?



Где именно вы желаете видеть одно волокно? Имейте в виду, что как только вы извлечёте из упаковки первый сплиттер 1х2, так сразу волокон станет 3.









Хоть телепаты и в отпуске, но я попробую сделать предположение: Ваши абоненты расположены на одной линии и вы хотите проложить, условно, одноволоконный кабель вдоль всех абонентов. И ответвлять каждому дропом его долю? Для этого есть делители с коэффициентом деления НЕ 50/50%. А, например, 5/95%.

https://shop.nag.ru/catalog/03493.opticheskie-deliteli-dlya-setej-ktv/39862.deliteli-opticheskie-svarnye-v-korpuse/03386.snr-cpc-1x2-scapc



Share this post


Link to post
Share on other sites

он знает чего хочет.., просто объяснить не может, ему нужна схема "шина" а не "звезда", для этого и нужны дробные делители.

Share this post


Link to post
Share on other sites
7 минут назад, sheft сказал:

он знает чего хочет.., просто объяснить не может, ему нужна схема "шина" а не "звезда", для этого и нужны дробные делители.

ВОТ!!!

спасибо

Вы правильно написали

Шина, а не звезда

Share this post


Link to post
Share on other sites

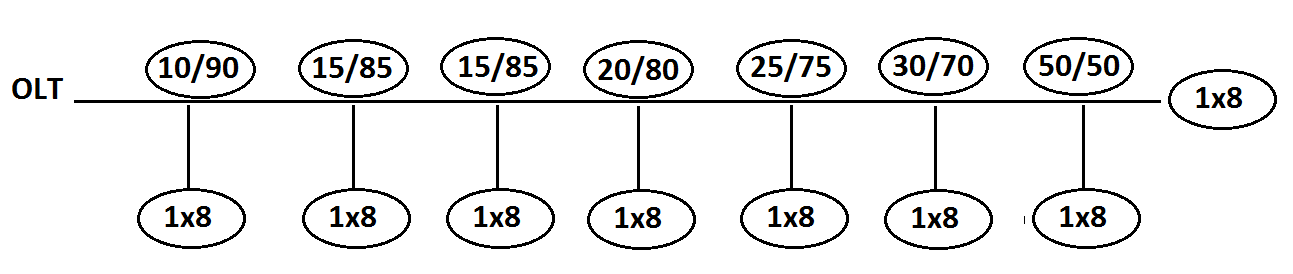

2 минуты назад, sheft сказал:


Могут быть нюансы с длиной кабелей и мощностью СФП.... Но в целом где-то так.

Share this post


Link to post
Share on other sites

грубо говоря на каждого абонента бюджет  20-22дб в этой схеме

Share this post


Link to post
Share on other sites

Шинная топология, особенно, если мешать волокно 652d c 657a не взлетает. Равно как если сварщики по какой-то причине гонят брак.

Share this post


Link to post
Share on other sites
7 минут назад, passer сказал:

если сварщики по какой-то причине гонят брак

в этом случае ничего не взлетает

657а в сплиттерах, что в спайных, что в планарных.. 652 обычное в модульных кабелях... что я делаю не так, у меня всё работает, линий много... разве что дроп не использую, что там за волокно не знаю, сеть сварная, не на разъёмах.

Share this post


Link to post
Share on other sites
20 минут назад, passer сказал:

Шинная топология, особенно, если мешать волокно 652d c 657a не взлетает. Равно как если сварщики по какой-то причине гонят брак.

Что значит "мешать волокно 652d c 657a" 1 метр одним 1 метр другим? И что ей не дает "взлетать"? Может вы хотели сказать 657b?



https://habr.com/ru/company/nag/blog/373871/

https://emilink.ru/stati/klassifikatsiya_tipov_volokna_standart_g65x___soglasno_rekomendatsiyam_mse_t/#g657

https://emilink.ru/stati/klassifikatsiya_tipov_volokna_standart_g65x___soglasno_rekomendatsiyam_mse_t/#g652

Share this post


Link to post
Share on other sites

Китайцы стали делители оконечивать 657a волокном и с 652d оно варится с затуханием порядка 0.3-0.4дБ. Во всяком случае такие цифры получаются у нас.



И да, с переходом на звездообразную топологию сигналы на онушках стали чуть лучше и сварщики сразу видят примерное расположение косяка.

Share this post


Link to post
Share on other sites
switchport port-security dynamic maximum 512
8 hours ago, Smart-Systems said:

все 64 абонента

все 128. Или 256. Или.....

Edited by h3ll1

Share this post


Link to post
Share on other sites
26 минут назад, h3ll1 сказал:

switchport port-security dynamic maximum 512

все 128. Или 256. Или.....



Скажем планировать так можно, я так делаю и ставлю х8 чтобы иметь возможность подключения без реверса волокон когда на муфте не окажется свободных концов, а соседняя муфта при этом будет полностью свободной, оптический бюджет это позволяет свободно. При этом планирую всё таки 32 абонента на ветку, но в настоящий момент запас имеется, исходя из графиков на 32х коммутаторах в многоквартирниках. В крайнем случае эту ветку всегда можно поделить пополам, подогнав новое волокно к середине ветки. В этом случае у абонентов в начале ветки сигнал не изменится, а у второй половины просто сигнал вырастет на 4 дб.

Share this post


Link to post
Share on other sites
4 minutes ago, sheft said:

Скажем планировать

Можно, да но не для -26++. Планировать и сделать разние вещи.

Share this post


Link to post
Share on other sites

а откуда -26?

8 отводов на шине с планарниками х8 в реальности при исходящих уровнях +3+5дб дают -19-20дб (выше указанные 20-22дб -по паспортным значениям с каталогов, в реальности, скажем планарник х2 даёт вместо 4дб паспортных 3.1-3.4дб реального затухания)

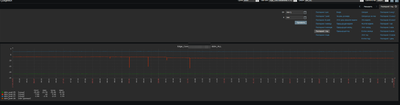

вот пример живой ветки, это с предварительным делением луча ещё на два направления, ибо абонентов пока мало, а запас по оптике есть (фактически х128):

epon0/1:1	-21.7
epon0/1:2	-24.2
epon0/1:3	-22.8
epon0/1:4	-22.3
epon0/1:5	-21.8
epon0/1:6	-24.2
epon0/1:7	-22.5
epon0/1:8	-22.3
epon0/1:9	-23.4
epon0/1:10	-23.4
epon0/1:11	-24.2
epon0/1:12	-23.6
epon0/1:13	-24.2
epon0/1:14	-23.6
epon0/1:15	-24.6
epon0/1:16	-23.8
epon0/1:17	-23.4
epon0/1:18	-22.0
epon0/1:19	-29.5
epon0/1:20	-24.4

чуствительность приёмников по паспорту -27дб, опять же по факту работает до -30-31, но это уже моветон...

в ветке видно абонента залезшего в опторозетку и не вставившего нормально патчкорд обратно 1/19, жалоб нет, хотя и предлагал ему монтажников для исправления..

Share this post


Link to post
Share on other sites
9 hours ago, Smart-Systems said:

все 64 абонента

Чтооо???



а откуда -26?

Ну, потому что не считается ++ источника. Ону (там гепон, епон и тд) светит всегда с доларами (USD).

Edited by h3ll1

Share this post


Link to post
Share on other sites
11 минут назад, h3ll1 сказал:

не считается ++ источник

верное замечание, расчёт нужно делать по онушкам, а сколько вдувать с олта.. тут решает каждый сам для себя, иметь запас или не иметь

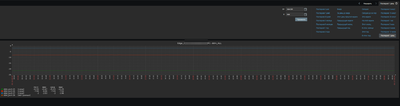

вот данные с ОНУшки 0/14

received power(DBm): -17.2



Share this post


Link to post
Share on other sites
2 minutes ago, sheft said:

обратный сигнал

Receiving sensitivity: ≤-28dBm



https://www.google.com/search?q=gepon+onu+senitivity&oq=gepon+onu+senitivity&aqs=chrome..69i57.16669j0j7&sourceid=chrome&ie=UTF-8



Share this post
