rocket как switch l2

Есть необходимость связать в сеть три удаленные точки. В виду сложности рельефа, и недостаточной высоты вышек на местах, придется использовать промежуточную четвертую вышку, со всенаправленной антенной. Планирую разместить на эту вышку Rocket LTU c антенной AirMax Omni 5G-13. На остальные вышки разместить AirFiber 5X HD с антеннами airFiber X 5G-23-S45. Расстояния 25.54км, 8.54км и 4.47км. https://link.ui.com/ показывает возможность работы. Так вот, меня сомнение взяло, а будет ли без дополнительных устройств Rocket LTU работать радио-свичем? Обычно, как я понимаю, Rocket LTU раздает доступ к сети, и клиентам не нужно связываться друг с другом, у меня же другой случай, у меня клиенты должны обмениваться данными между собой используя Rocket LTU как ретранслятор. Предусмотрена у рокетов возможность такой работы, или надо будет еще какойто огород городить?

Share this post


Link to post
Share on other sites

3 часа назад, Grohotov сказал:

Есть необходимость связать в сеть три удаленные точки. В виду сложности рельефа, и недостаточной высоты вышек на местах, придется использовать промежуточную четвертую вышку, со всенаправленной антенной. Планирую разместить на эту вышку Rocket LTU c антенной AirMax Omni 5G-13. На остальные вышки разместить AirFiber 5X HD с антеннами airFiber X 5G-23-S45. Расстояния 25.54км, 8.54км и 4.47км. https://link.ui.com/ показывает возможность работы. Так вот, меня сомнение взяло, а будет ли без дополнительных устройств Rocket LTU работать радио-свичем? Обычно, как я понимаю, Rocket LTU раздает доступ к сети, и клиентам не нужно связываться друг с другом, у меня же другой случай, у меня клиенты должны обмениваться данными между собой используя Rocket LTU как ретранслятор. Предусмотрена у рокетов возможность такой работы, или надо будет еще какойто огород городить?

Нормальное расстояние для работы омни антенны 1-3 км, но не 9 и 25 км.

Share this post


Link to post
Share on other sites

В 14.08.2020 в 03:47, SSD сказал:

Нормальное расстояние для работы омни антенны 1-3 км, но не 9 и 25 км.

Мощность в 32дБм и усиление ОМНИ 13дБ не спасут? И то что у клиентов направленные антенны по 23дБи Т.е. шесть устройств точка-точка, а на центральном узле коммутатор? Шесть штук AirFiber 5X HD с антеннами airFiber X 5G-23-S45 и Ubiquiti EdgePoint? Или что-то другое порекомендуете? Высокие скорости не нужны, нужна надежность, и долговечность. Передаваться будет телеметрия и телеуправление электроэнергетическим оборудованием, данные по потреблению электроэнергии, телефонные переговоры, может быть воткну несколько камер видеонаблюдения. Вот вся нагрузка. Но необходима работа в течении нескольких лет, 24/7 без сбоев. Может что другое рекомендуете? Микротик сразу пусть идет в лес. Их точки доступа меня утомили, регулярно виснут.

Share this post


Link to post
Share on other sites

Поставьте 2 направленные антенны в сторону других узлов. Мощность 32дбм и круговая антенна - вы шутите?

Ранее делали такие штуки на убнт и микротике - ставили всенаправленную антенну и к ней несколько клиентов на разных расстояниях, да работало, но до момента, пока не появилось большое количество других устройств в эфире, ну и скорости были где-то 1/6 от максимальных.



По микротику могу сказать со 100 процентной уверенностью - они вообще никогда не виснут. А если у вас виснут, то виноваты не микротики, а сама сеть.

Share this post


Link to post
Share on other sites

15 часов назад, Saab95 сказал:

пока не появилось большое количество других устройств в эфире



По микротику могу сказать со 100 процентной уверенностью - они вообще никогда не виснут. А если у вас виснут, то виноваты не микротики, а сама сеть.

Других устройств в эфире на 5ГГц почти и нет. Пройдусь снифером - сброшу результаты. Кругом на десятки километров. В общем покупаю, четыре направленных антенны, одну всенаправленную, четыре AirFiber 5X HD  и одну Rocket LTU. Буду экспериментировать. В случае чего, докуплю еще один мост из двух AirFiber 5X HD с направленными антеннами, а Рокет пригодиться для другого  проекта,  там расстояния около километра. А что касательно микротиков, то у меня в эксплуатации около десятка Ubiquity UAP‑AC‑LITE на разных площадках, и четырнадцать RouterBOARD 962UiGS-5HacT2HnT. Микротики купил из-за встроенного SFP, так как из-за постоянных гроз был вынужден развернуть сеть на оптике. Так вот, убиквити не виснут никогда, а микротики виснут. Мне лень и некогда разбираться, что может приводить к такому поведению, проще отказаться от микротика. Кроме того, ну уж очень развесистый интерфейс у микротика, что не способствует его освоению, а у меня персонал - черный.



Я же не могу подключить две противоположно-направленных антенны к одному Рокет? Или могу? Ну и никто не ответил на исходный вопрос, может ли в принципе, рокет обеспечить передачу пакетов между тремя клиентами, не будучи сам подключен ни к чему, кроме питания?

Share this post


Link to post
Share on other sites

7 минут назад, Grohotov сказал:

общем покупаю, четыре направленных антенны, одну всенаправленную, четыре AirFiber 5X HD  и одну Rocket LTU

нарисуйте на листочке бумаги схему как вы хотите сделать. а то чушь какая-то получается.

Share this post


Link to post
Share on other sites

2 часа назад, Grohotov сказал:

Я же не могу подключить две противоположно-направленных антенны к одному Рокет? Или могу? Ну и никто не ответил на исходный вопрос, может ли в принципе, рокет обеспечить передачу пакетов между тремя клиентами, не будучи сам подключен ни к чему, кроме питания?

Можете - у него два разъема. К каждому разъему подключаете одноканальную направленную антенну и направляете в сторону своего абонента. В настройках не забудьте включить одноканальный режим в пункте max data rate указать MCS7. Собственно на клиентах нужно указать то же самое.

Share this post


Link to post
Share on other sites

В 14.08.2020 в 02:32, Grohotov сказал:

Есть необходимость связать в сеть три удаленные точки. В виду сложности рельефа, и недостаточной высоты вышек на местах, придется использовать промежуточную четвертую вышку, со всенаправленной антенной. Планирую разместить на эту вышку Rocket LTU c антенной AirMax Omni 5G-13. На остальные вышки разместить AirFiber 5X HD с антеннами airFiber X 5G-23-S45. Расстояния 25.54км, 8.54км и 4.47км. https://link.ui.com/ показывает возможность работы. Так вот, меня сомнение взяло, а будет ли без дополнительных устройств Rocket LTU работать радио-свичем? Обычно, как я понимаю, Rocket LTU раздает доступ к сети, и клиентам не нужно связываться друг с другом, у меня же другой случай, у меня клиенты должны обмениваться данными между собой используя Rocket LTU как ретранслятор. Предусмотрена у рокетов возможность такой работы, или надо будет еще какойто огород городить?

Клиенты одной базы будут работать между собой. Трафик unicast от одного клиента другому не будет идти в сторону третьего. А вот   broadcast ARP -  будет. Поэтому за клиентами  , если   большая ЛВС  ( больше 10-15 компов)  должен быть  NAT или IP роутинг, или делайте VLAN per user.

Но у вас другая проблема - низкая энергетика. На 25 км ставьте выделенный линк точка-точка.  На 8 и 4 км можно малтипойнт на омни антенну.

Share this post


Link to post
Share on other sites

Спасибо всем ответившим.

В 16.08.2020 в 20:49, Saab95 сказал:

пока не появилось большое количество других устройств в эфире

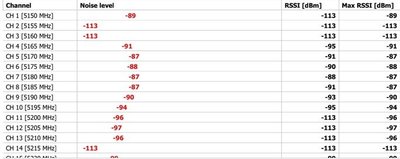

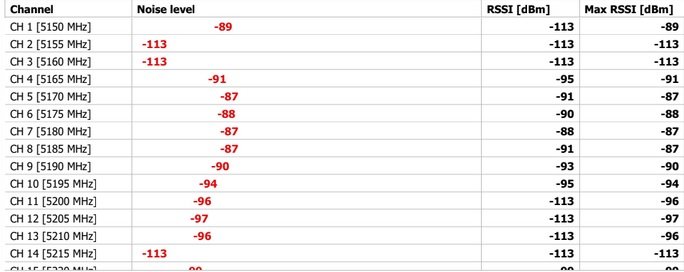

Обстановка в Эфире. Снято на всенаправленную антенну, на вышке в точке 1.

В 17.08.2020 в 13:01, rhianon_88 сказал:

нарисуйте на листочке бумаги схему как вы хотите сделать. а то чушь какая-то получается.

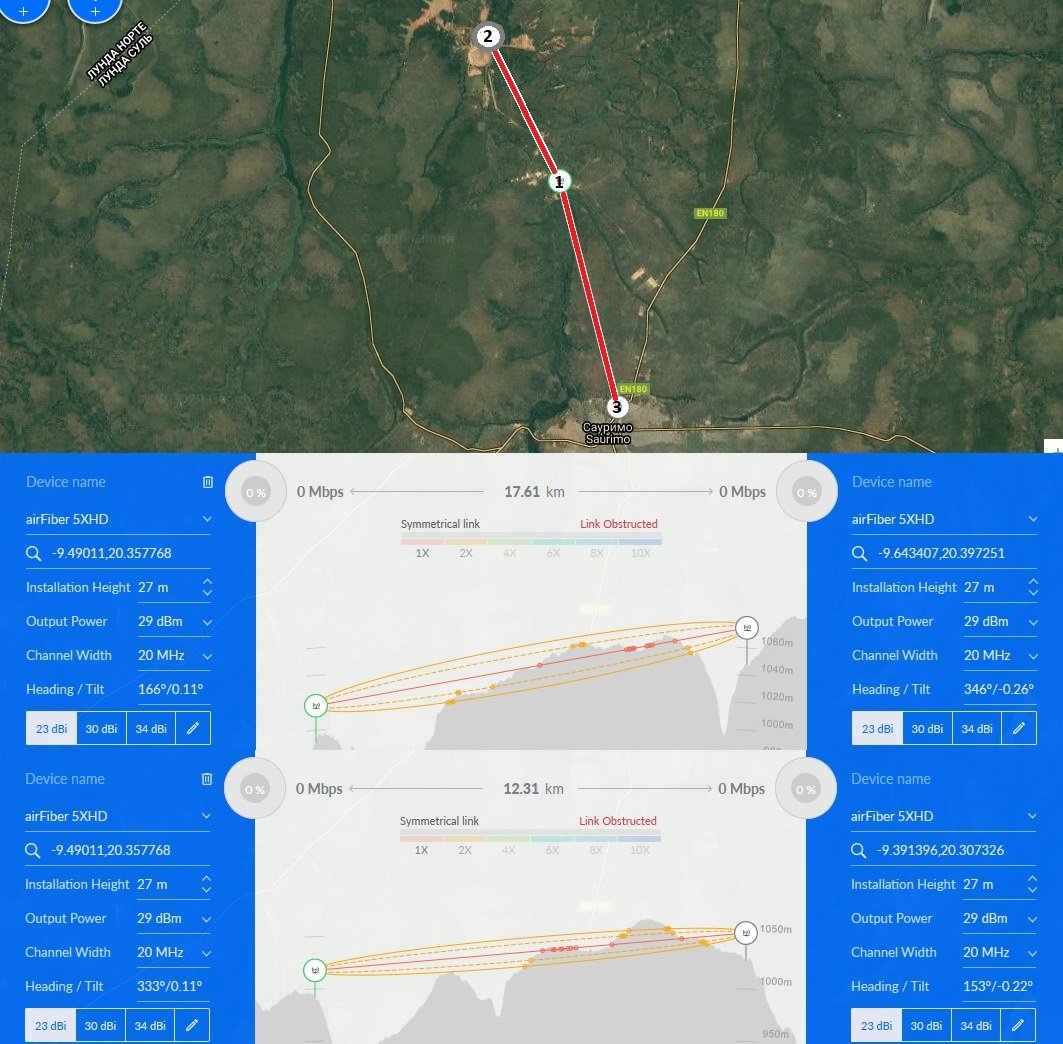

Нужно сделать, как то так, но поскольку новых вышек никто не построит, а существующие низкие, придется делать или так:

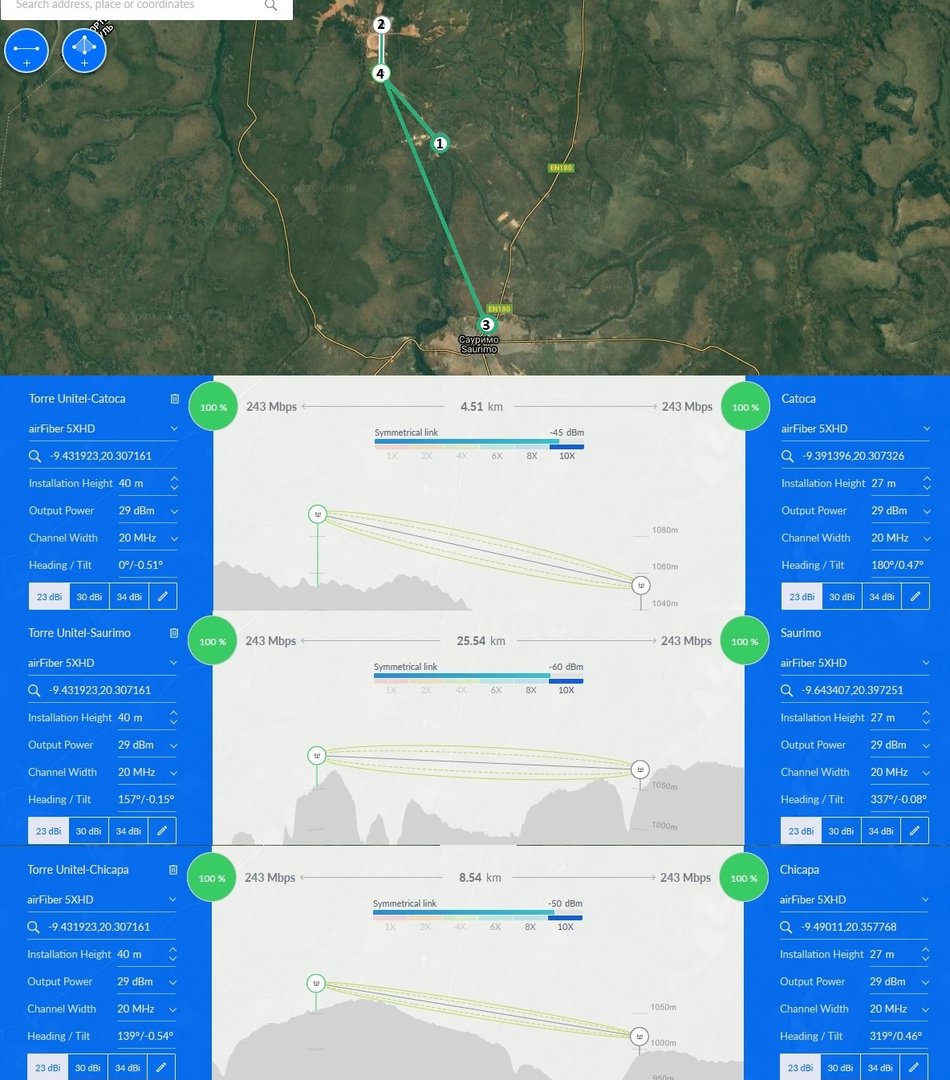

Или так:

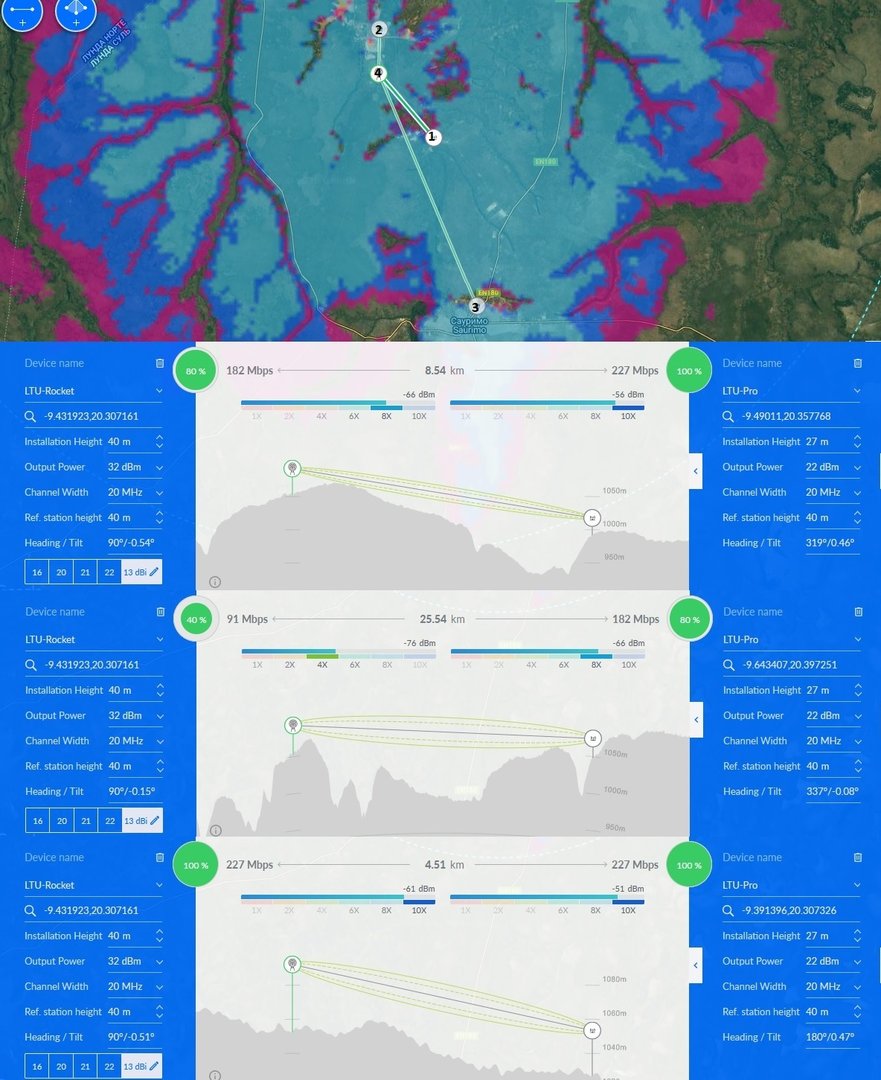

Здесь в качестве клиетов, показаны LTU-PRO, поскольку программа не позволяет выбрать airFiber 5XHD Все понял, оборудование заказал, теперь привезут не скоро. Буду делать.



Вообще-то из точки 1, в точку 4 линк уже есть, наше предприятие покупает интернет и телефонный транк у местного провайдера. Они установили на вышках 1 и 4 оборудование Huawei OptiX RTN 905 1A. Я еще не консультировался у них, могут ли они продать канал до точки 4.



Share this post


Link to post
Share on other sites

В связи с невозможностью получить AirFiber 5X HD , (вроде заказ повезут из Белорусии, а тамошний дилер не обещает поставку). Что выбрать для построения мостов точка-точка на 5ГГц для ранее озвученных нужд, при ранее показанных расстояниях и условиях?

MikroTik LHG XL 5 ac около 9 т.р. за штуку

Cambium Абонентская станция ePMP Force 300-25 с интегрированной антенной 25dBi, 5 ГГц около 22 т.руб за штуку.

PowerBeam 5AC-300-gen2 около 12 т.р. за штуку

RocketM5 с антенной RocketDish 5G-30 LW как-то больше 30 т.рублей получается.



Может что другое? Необходима надежность, грозоустойчивость. Скорость не главное.

Share this post


Link to post
Share on other sites

28 минут назад, NewUse сказал:

пауэрбимы, только не 300(таких вроде бы и не существует), а gen2.

Беспроводной маршрутизатор PowerBeam 5AC-300
PowerBeam 5AC-300 – новое поколение точек доступа серии airMAX AC, работающих в частотном диапазоне 5150–5875 МГц и поддерживающих новейший стандарт беспроводной связи 802.11ас, позволяет достигать скорости передачи данных до 450 Мбит/с.

Да, это только на Белорусском сайте такое. В корзину он падает как PBE-5AC-Gen2

Со встроенным SFP ничего нет похожего?
У PowerBeam-5AC-Gen2 мощность можно до 30ДБм задрать?
Edited by Grohotov

Share this post


Link to post
Share on other sites

нашёл 300 в даташитах, не пойдут они на 25 км, на 25км нужны 620.

какая конечная скорость нужна?

выходная мощность у них всех 24Дбм + усиление антенны, у 300 -- 22дБ, у 620 -- 29дБ .

с оптикой у микротиков что-то было, но смысла особого нет: всё равно питание тянуть.



На 9км берите PB AC5-500, На 4км -- PB AC5-300



Для 620 лучше взять юстировочный кронштейны и колпаки дополнительно, расстояние у Вас предельное для этого оборудования.



в итоге, 3 моста: 2xPB620(+2x ISO beam +2x кронштейна), 2хPB500 (+2хкронштейна), 2xPB300



https://airlink.ui.com/#/ptp

Более чем на 30мбит я бы рассчитывать не стал, и то при условии неподвижной опоры и прямых рук.

соединять мостами отдельными и на разных частотах (с разбегом минимум 200МГц)

Share this post


Link to post
Share on other sites

8 часов назад, NewUse сказал:

https://airlink.ui.com/#/ptp

Более чем на 30мбит я бы рассчитывать не стал

Десяти хватит за глаза. Гораздо важнее стабильность (потери пакетов) и задержки. VLANы должно прозрачно пропустить, ну и чтобы не горело  от грозы. Грозы просто жуткие.

Share this post


Link to post
Share on other sites

с vlan, за исключением vid 1 проблем не было, стабильность, ну с этим хуже, тут же CSMA-CA т.е. задержки случайны, джитер плавает и это норма. потери пакетов быть не должно (на уровне сквозного трафика, если линк поднимется. По грозам -- держите в зип, тут без вариантов (не помню точно, возможно достаточно держать одну pb300, вроде бы у них облучатели одинаковые, но на 100% не уверен).

Share this post


Link to post
Share on other sites

5 часов назад, NewUse сказал:

возможно достаточно держать одну pb300,

pb620 не получится заменить 300м - как минимум мощности у 300х ниже и внутренности фидера отличаются немного.

Share this post


Link to post
Share on other sites

4 часа назад, rhianon_88 сказал:

pb620 не получится заменить 300м - как минимум мощности у 300х ниже и внутренности фидера отличаются немного.

мощность облучателя одна -- 24дбм, вопрос лишь в угле раскрыва и фокусном расстоянии, на nanobridge и airGrid облучатели были одинаковые, на том у кого КУ был сильнее, был просто удлинитель, но активная часть была взаимозаменяема, про PowerBeam не скажу у меня только маленький 400-ый кажись.



Share this post


Link to post
Share on other sites
