Собака Posted September 27, 2019 (edited) Доброго здоровья всем! Хочу рассказать о своей проблеме в надежде найти способ решения её. Головная станция кабельного телевидения собрана из 6 станций Wisi OV50a. В последнее время наблюдаю подёргивание изображения по строкам на некоторых каналах. Электролитические конденсаторы в блоках питания заменены. На изображении появляются устойчивые "тянучки" по строкам и потом кратковременные подёргивания. Кто-нибудь уже решал такую проблему? Расскажите как. СПС. Да, забыл сообщить, что подёргивания убираются с канала при замене модулятора. Edited September 27, 2019 by Собака Синтаксическая ошибка Share this post Link to post Share on other sites More sharing options...
sky star Posted September 27, 2019 а сигнал в модуляторы от куда подаете ? сейчас паршивые источники AV почти везде , все расчитывают под hdmi возьмите нормальный рес и подайте нормальный PAL Share this post Link to post Share on other sites More sharing options...
Собака Posted September 27, 2019 (edited) Сигнал подаю со спутникового приёмника, купленного на базаре. Опять-же, проблема устраняется путём замены модулятора. Но модуляторы скоро закончатся ведь. Edited September 27, 2019 by Собака Share this post Link to post Share on other sites More sharing options...
sky star Posted September 27, 2019 размах по Video у который с базара какой ? что там с синхронизаций , какой уровень синхроимпульса ? пульсации в БП питания базарного экземпляра мерили ? пятидесятница станция за 20 лет , они и так вся "высохла" , а если ее помоями кормить то ждать особо чудес не приходица я четыре корзины выключил 3 года назад , перешел на ip -pal , увидел небо и земля разницу Share this post Link to post Share on other sites More sharing options...
Собака Posted September 27, 2019 Вот в том и проблема, как хорошие но старые модуляторы станции адаптировать к плохим базарным спутниковым приёмникам, хорошо работающим с тоже не очень хорошими базарными телевизорами. Share this post Link to post Share on other sites More sharing options...
sky star Posted September 27, 2019 это в Ваших условиях "хохданд" забейте Share this post Link to post Share on other sites More sharing options...
straus Posted September 27, 2019 А в модуляторах терминирующий резистор 75 Ом по входу стоит? Share this post Link to post Share on other sites More sharing options...
vidis Posted September 29, 2019 В визи схема восстановления постоянной составляющей - кондер по цепи сигнальной посох Share this post Link to post Share on other sites More sharing options...
sky star Posted September 29, 2019 за 20 то лет высохла пятидесятница , старушку бы пора на покой , ана и так была ВТоРОГо класса , и от рождения имела много патологий , а с ее соки все тянут и тянут Share this post Link to post Share on other sites More sharing options...
vidis Posted September 30, 2019 (edited) Да и суммировать 60 каналов та еще морока ( может у топикстартера и больше если сдвоенные модуляторы ) Планаровские СГ24 модуляторы фиксированные дали бы лутшее качество как по одиночке так и после суммирования. Edited September 30, 2019 by vidis Share this post Link to post Share on other sites More sharing options...
sky star Posted September 30, 2019 так и я вот ап том , и о5ть жи как были мною ранее писано , в добрые то времена OUT AV уделялось такое очень среднее значение (даже ASI OUT ваяли/паяли на отвались) , а сейчас я видел не мало бытавухи где отсутвие должног размаха видео компенисировать приходилось "наваливанием яркости" тупа подключаем dvb t2 ресивер , а изображение какое то "темное" , подключаем dvd - норм, берем другой рес , другой конторы , ярче , но не как dvd :) но по hdmi все валят вровень - нормально Share this post Link to post Share on other sites More sharing options...
vidis Posted September 30, 2019 Да - ранее в любом ресивере - декодер а далее ЦАП полноценный на отдельной микросхеме . Теперь что-то гадкое внутри основного чипа может шим-ЦАП - даже старушки жалуются на Т2 при соединении по AV - темное ! Share this post Link to post Share on other sites More sharing options...
Собака Posted September 30, 2019 В 27.09.2019 в 23:29, straus сказал: А в модуляторах терминирующий резистор 75 Ом по входу стоит? Прямо скажу - не знаю. Сколько хотел найти схему хоть на блок питания, хоть на модуляторы для этой "ВИЗИ", так и не нашёл. Эта проблема начала проявляться последнее время. При этом никто в модуляторы кроме меня никто заглядывать не мог. Эти резисторы там не в плату впаяны, а как настроечные на штифтах? 19 часов назад, vidis сказал: В визи схема восстановления постоянной составляющей - кондер по цепи сигнальной посох Опять-же, проблема с отсутствием схемы модулятора. 2 часа назад, vidis сказал: Да и суммировать 60 каналов та еще морока... Больше мороки в пропадании контакта в RCA разъёмах. Уже и белые, и жёлтые по 100 рублей за штуку и всё не так. 8 часов назад, sky star сказал: ...а с ее соки все тянут и тянут Будет скоро наше ТВ по PON раздаваться. А пока приходится эксплуатировать эту технику. Share this post Link to post Share on other sites More sharing options...
sky star Posted September 30, 2019 строить PON , да Вы миллиардеры :) Share this post Link to post Share on other sites More sharing options...

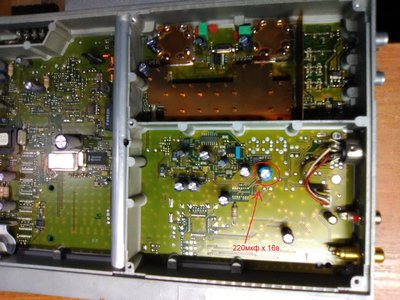

Vladimir78 Posted September 30, 2019 Было нечто похожее . Попробуйте заменить конденсатор 220мкф х 16в (обведён красным). На фото Wisi ov 35 . Share this post Link to post Share on other sites More sharing options...
Rublik Posted September 30, 2019 (edited) 1 час назад, Vladimir78 сказал: Было нечто похожее . Попробуйте заменить конденсатор 220мкф х 16в (обведён красным). На фото Wisi ov 35 . Прошу прощения, это модулятор, или рукомойник? )) Я думаю на коленке такой за час можно собрать.. Edited September 30, 2019 by Rublik Share this post Link to post Share on other sites More sharing options...
vidis Posted September 30, 2019 Схема да там примитивная на одной МС . Тестер и за полдня схема в руках - но зачем ? Осцилом за 5 мин будет понятна схема прохождения сигнала. Всю жизнь на использовал BNC в ВИЗИ а подавал сигнал в другой разем. Да и проще просто припаять аудио-видео прямо на плату и уменьшить точек отказа Обычный ВИЗИ модулятор - а на коленке собрать - поглядел бы я - логистика монтаж корпуса. Да и поздно - аналог доживает последние годы - Share this post Link to post Share on other sites More sharing options...
Собака Posted October 1, 2019 16 часов назад, Vladimir78 сказал: Было нечто похожее . Попробуйте заменить конденсатор 220мкф х 16в (обведён красным). На фото Wisi ov 35 . СПС. Попробую. 17 часов назад, sky star сказал: строить PON , да Вы миллиардеры :) Интернет частично уже раздаётся по пассивной оптике. Для ТВ оборудование нужно приобрести. 9 часов назад, vidis сказал: Да и поздно - аналог доживает последние годы Та да. Достойно доэкспуатировать-бы то, что имеется. Share this post Link to post Share on other sites More sharing options...
abub Posted October 1, 2019 У hdmi тоже большой разброс по картинке, у одного ресивера темнее картинка, у другого светлее, у одного четко, у другого мыло, еще бывают разные оттенки цветопередачи, главным образом уклон в сине-зеленый, красный выглядит блекло или даже розовато. Share this post Link to post Share on other sites More sharing options...
sky star Posted October 2, 2019 по hdmi как это не странно , но очень сильно влияет сам кабель , по этому для тестов ношу всегда свой "синий" , клиенты иногда очень удивляются разнице , в прочем я тоже порой в шоке Share this post Link to post Share on other sites More sharing options...
abub Posted October 3, 2019 Да ладно заливать, при хреновом и длинном кабеле возможна нестабильная работа на высоких разрешениях, на цифровые картинку и звук никак не влияет... Share this post Link to post Share on other sites More sharing options...
sky star Posted October 3, 2019 это ты свою бабу будешь учить как борщ варить сынок - понял ? я вот таким как ты как раз и объяснял что надо надо фирмовые коннекторы и фирмовый кабель что бы sdi передавать , а то они недоумевали почему картинка есть - а звука нет ! кабель то один , физически один ! Share this post Link to post Share on other sites More sharing options...
Ivan_83 Posted October 9, 2019 В 04.10.2019 в 00:48, sky star сказал: я вот таким как ты как раз и объяснял что надо надо фирмовые коннекторы и фирмовый кабель что бы sdi передавать , а то они недоумевали почему картинка есть - а звука нет ! кабель то один , физически один ! О, специалист про продаже кабелей с медью без кислорода, которые прогревали специальным шумом, чтобы электроны заняли правильные орбиты :))) Share this post Link to post Share on other sites More sharing options...
Собака Posted October 11, 2019 (edited) В 30.09.2019 в 16:13, Vladimir78 сказал: Попробуйте заменить конденсатор 220мкф х 16в (обведён красным). Доброго здоровья. Благодарю. Действительно помогло. Конденсатор имел ёмкость 6 мкФ и ESR 150 Ом. OV 35 проверить и поменять все конденсаторы проблем не будет. Но в OV 45 установлены SMD эл-литы. Как их выпаять, чтобы не повредить плату? Edited October 11, 2019 by Собака Share this post Link to post Share on other sites More sharing options...
Алекъ Posted October 11, 2019 1 час назад, Собака сказал: Как их выпаять, чтобы не повредить плату? Ну инструмент есть специализированный.. у ИПшников, ремонтирующих телевизоры, можно в аренду взять.. ;) Share this post Link to post Share on other sites More sharing options...
