Как скрыть мост?

Проконсультируйте, пожалуйста

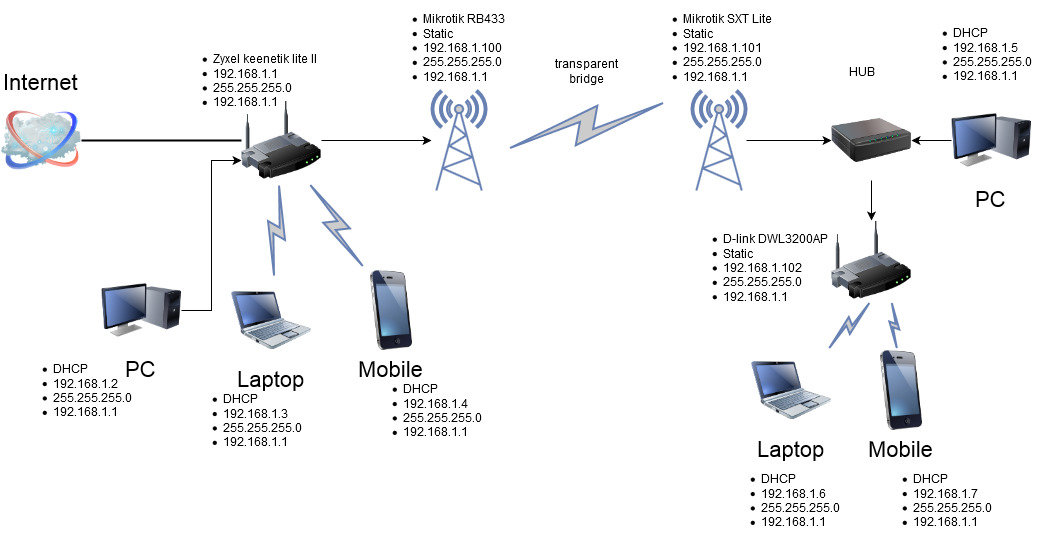

Есть сеть


в сети есть мост, мост создаётся точками, у точки 192.168.1.100 3 интерфейса, eth1 – кабель, wlan1 – канал радиосвязи, bridge1 – мост между eth1 и wlan1. И такая же схема во второй точки 192.168.1.101. У каждого интерфейса свой МАС-адрес. Основными интерфейсами точек, создающих мост выбран интерфейс bridge0. Адреса у точек статические.

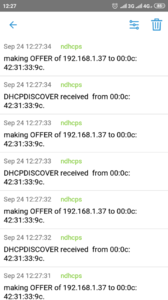

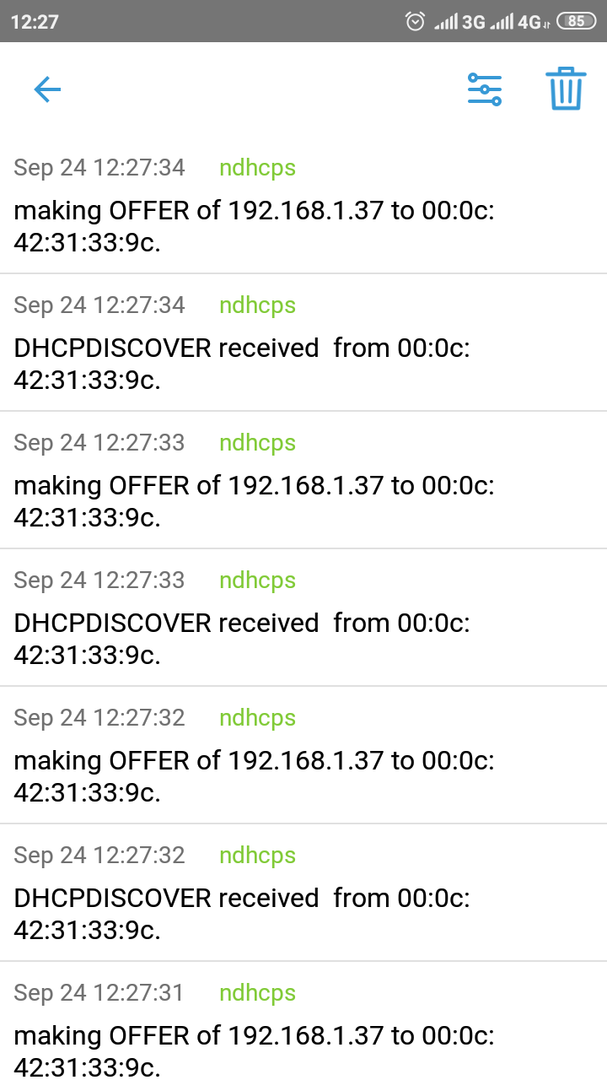

Проблема в том, что центральный роутер 192.168.1.1 каким-то непонятным образом находит МАС-адреса других интерфейсов (eth1 и wlan1) упорно пытается выдать им IP адреса, но у него это не получается, т.к. пул адресов за пределами адресов моста, но делает он это очень часто, по несколько раз в секунду, что очень сильно грузит процессор:

Screenshot_2019-09-24-12-27-42-187_com.keenetic_kn.thumb.png.3d7ed6d68223f1124a8a8b60807bbc0a.png

WDS на мосту включен в режиме «динамический мост».

ARP пробовал включать и отключать для всех интерфейсов подряд и по разному – эффекта нет.

Не подскажешь, что можно с ними сделать, чтобы dhcp не сходил с ума?

Может точки, образующие мост убрать в другую подсеть или создать для них VLAN?

Edited by RN3QTB

Share this post


Link to post
Share on other sites

DHCP клиента уберите/отключите на точках

Share this post


Link to post
Share on other sites

Были отключены, висели с флагом X. и клиент и сервер и релей.

Zyxel упорно пытается назначить IP маку бриджа точки 192.168.1.100

Share this post


Link to post
Share on other sites
4 hours ago, RN3QTB said:

Zyxel упорно пытается назначить IP маку бриджа точки 192.168.1.100

Он отвечает на запросы, не понятно только почему запросы с MACом бриджа,  wds не должен адреса подменять.

Зачем вам кстати wds, чем station-bridge не подходит ?



Если DHCP через мост не должен ходить, можно просто отфильтровать его на бридже (Bridge/Filters).

Share this post


Link to post
Share on other sites

мост должен быть в другой подсети. в отличии от устройств

Share this post


Link to post
Share on other sites
19 hours ago, McSea said:

Он отвечает на запросы, не понятно только почему запросы с MACом бриджа,  wds не должен адреса подменять.

Зачем вам кстати wds, чем station-bridge не подходит ?



Если DHCP через мост не должен ходить, можно просто отфильтровать его на бридже (Bridge/Filters).

station-bridge подходит, он и включен. Возможно из-за него проблема?

DHCP через мост должен ходить, на другом конце есть устройства, получающие адреса (я указывал на рисунке DHCP)



6 hours ago, Ace63 said:

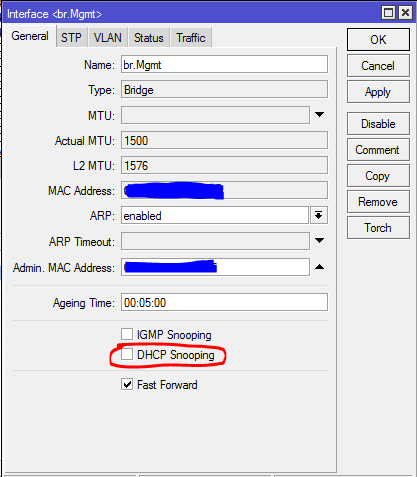

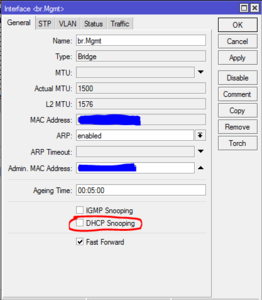

 Галку в бридже поставить DHCP Snooping

Поставил, не помогло.

Fast Forward за что отвечает, кстати? У меня не стоит эта галка?

Share this post


Link to post
Share on other sites
3 hours ago, PLZ2 said:

мост должен быть в другой подсети. в отличии от устройств

да, я наверное, перемещу его вообще в другой VLAN...

Share this post


Link to post
Share on other sites

Ну как бы управляха отдельно, клиенты отдельно, это вроде логично или у ТС все в одном VLAN бегает?
В идеале VLAN для управления и сетку туда отдельную.

Edited by Ace63

Share this post


Link to post
Share on other sites
19 minutes ago, Ace63 said:

Ну как бы управляха отдельно, клиенты отдельно, это вроде логично или у ТС все в одном VLAN бегает?
В идеале VLAN для управления и сетку туда отдельную.





Изначально не было такой глобальной сети. За мостом было одно устройство, теперь сеть расширяется и встали вопросы. На текущий момент VLANов вообще нет, есть просто один сегмент, но раньше таких проблем я не замечал в журнале, а сейчас сыпется повально. Сейчас вообще прикол увидел после манипуляций - DHCP попытался назначить айпишники всем 3-м интерфейсам первой точке. Ну это вообще ни в какие ворота не лезет, я уже не знаю что делать.

Share this post


Link to post
Share on other sites
4 hours ago, RN3QTB said:

DHCP попытался назначить айпишники всем 3-м интерфейсам первой точке

Запросы то кто шлет на получения IP адреса с MAC адресами точки ?  Если, как вы говорите, DHCP клиенты все отключены на точках.

Конфиги покажите.



Share this post


Link to post
Share on other sites

От многих непонятных глюков помогает избавится сброс в завод и настройка заново. Ну и чтобы Current Firmware, совпадало с Upgrade Firmware. :)

Share this post


Link to post
Share on other sites

AP

Spoiler

export hide-sensitive
# sep/24/2019 20:35:42 by RouterOS 6.45.6
# software id = 5UEX-MSAK
#
# model = 433
# serial number = 1996063BF467
/interface bridge
add fast-forward=no mtu=1500 name=bridge1
/interface wireless
set [ find default-name=wlan1 ] adaptive-noise-immunity=ap-and-client-mode country=russia default-authentication=no default-forwarding=no \
disabled=no frequency=5240 frequency-mode=superchannel mode=bridge multicast-helper=full ssid=Xline wds-default-bridge=bridge1 wds-mode=\
dynamic wireless-protocol=nv2
set [ find default-name=wlan2 ] default-authentication=no frequency-mode=regulatory-domain mode=ap-bridge ssid=Xline tx-power=20 \
tx-power-mode=all-rates-fixed wds-default-bridge=bridge1 wds-mode=static wireless-protocol=nv2
/interface ethernet
set [ find default-name=ether1 ] advertise=10M-half,10M-full,100M-half,100M-full,1000M-half,1000M-full
set [ find default-name=ether2 ] advertise=10M-half,10M-full,100M-half,100M-full,1000M-half,1000M-full disabled=yes
set [ find default-name=ether3 ] advertise=10M-half,10M-full,100M-half,100M-full,1000M-half,1000M-full disabled=yes
/interface wireless nstreme
set wlan1 enable-nstreme=yes framer-policy=dynamic-size
set wlan2 enable-nstreme=yes
/interface list
add exclude=dynamic name=discover
add name=LAN
/interface wireless security-profiles
set [ find default=yes ] group-ciphers=tkip,aes-ccm supplicant-identity=MikroTik unicast-ciphers=tkip,aes-ccm
add authentication-types=wpa2-psk eap-methods="" mode=dynamic-keys name=profile1 static-algo-0=40bit-wep supplicant-identity=""
add authentication-types=wpa-psk,wpa2-psk eap-methods="" name=profile2 supplicant-identity=""
/ip dhcp-server
add authoritative=after-2sec-delay interface=ether1 lease-time=3d name=dhcp1
/ip ipsec proposal
set [ find default=yes ] enc-algorithms=3des
/ip pool
add name=vpn ranges=192.168.89.2-192.168.89.255
/ppp profile
set *FFFFFFFE local-address=192.168.89.1 remote-address=vpn
/snmp community
set [ find default=yes ] addresses=0.0.0.0/0
/system logging action
set 0 memory-lines=200
set 1 disk-lines-per-file=100
/interface bridge filter
add action=drop chain=input dst-port=68 in-interface=ether1 ip-protocol=udp mac-protocol=ip
/interface bridge port
add bridge=bridge1 hw=no interface=ether1
add bridge=bridge1 hw=no interface=ether2
add bridge=bridge1 hw=no interface=ether3
add bridge=bridge1 interface=wlan1
add bridge=bridge1 interface=wlan2
/interface detect-internet
set detect-interface-list=all
/interface l2tp-server server
set use-ipsec=yes
/interface list member
add interface=ether1 list=discover
add interface=ether2 list=discover
add interface=ether3 list=discover
add interface=bridge1 list=discover
add interface=ether2 list=LAN
add interface=ether3 list=LAN
add interface=wlan1 list=LAN
add interface=wlan2 list=LAN
/interface sstp-server server
set default-profile=default-encryption
/interface wireless access-list
add comment=JD interface=wlan1 mac-address=D4:CA:6D:FF:B5:82 vlan-mode=no-tag
/interface wireless cap
set bridge=bridge1 discovery-interfaces=ether1,ether2,ether3,wlan2 interfaces=wlan1
/ip address
add address=192.168.1.100/24 comment="default configuration" interface=bridge1 network=192.168.1.0
/ip dns
set allow-remote-requests=yes servers=192.168.1.1
/ip dns static
add address=192.168.1.100 name=router
/ip firewall nat
add action=masquerade chain=srcnat comment="masq. vpn traffic" src-address=192.168.89.0/24
/ip route
add distance=1 gateway=192.168.1.1
/ip service
set telnet disabled=yes
set ftp disabled=yes
set api disabled=yes
/ip ssh
set allow-none-crypto=yes forwarding-enabled=remote
/ppp secret
add name=vpn
/system clock
set time-zone-name=Europe/Moscow
/system identity
set name=JH


Client

Spoiler

/export hide-sensitive
# sep/24/2019 20:43:06 by RouterOS 6.45.5
# software id = 637Z-QL88
#
# model = SXT 5nD r2
# serial number = 4681027491BA
/interface bridge
add fast-forward=no mtu=1500 name=bridge1
/interface wireless
set [ find default-name=wlan1 ] adaptive-noise-immunity=ap-and-client-mode country=russia disabled=no frequency=auto frequency-mode=\
regulatory-domain mode=station-bridge ssid=Xline wds-default-bridge=bridge1 wds-mode=dynamic wireless-protocol=nv2
/interface ethernet
set [ find default-name=ether1 ] advertise=10M-half,10M-full,100M-half,100M-full,1000M-half,1000M-full
/interface wireless nstreme
set wlan1 enable-nstreme=yes
/interface list
add exclude=dynamic name=discover
/interface wireless security-profiles
set [ find default=yes ] supplicant-identity=MikroTik
/ip ipsec proposal
set [ find default=yes ] enc-algorithms=3des
/ip pool
add name=pool1 ranges=10.0.0.10,10.0.0.100
/system logging action
set 0 memory-lines=100
set 1 disk-lines-per-file=100
/interface bridge port
add bridge=bridge1 hw=no interface=ether1
add bridge=bridge1 interface=wlan1
/ip neighbor discovery-settings
set discover-interface-list=discover
/interface detect-internet
set detect-interface-list=all
/interface list member
add interface=ether1 list=discover
add interface=bridge1 list=discover
/ip address
add address=192.168.1.101/24 interface=bridge1 network=192.168.1.0
/ip dns
set servers=192.168.1.1
/ip route
add distance=1 gateway=192.168.1.1
/ip service
set telnet disabled=yes
set ftp disabled=yes
set api disabled=yes
/system clock
set time-zone-name=Europe/Moscow
/system identity
set name=JD
/system leds
set 0 interface=wlan1
/system logging
set 0 disabled=yes



Edited by RN3QTB

Share this post


Link to post
Share on other sites
В 24.09.2019 в 14:48, RN3QTB сказал:

Были отключены, висели с флагом X. и клиент и сервер и релей.

Zyxel упорно пытается назначить IP маку бриджа точки 192.168.1.100



3 часа назад, RN3QTB сказал:

/ip dns
set allow-remote-requests=yes servers=192.168.1.1



3 часа назад, RN3QTB сказал:

/ip dns static
add address=192.168.1.100 name=router

Все правильно как настроили так действует. (ничего не отключено)

А здесь ещё и фильтровать запросы DHCP по 68UDP  порту пытается



3 часа назад, RN3QTB сказал:

/interface bridge filter
add action=drop chain=input dst-port=68 in-interface=ether1 ip-protocol=udp mac-protocol=ip

Плюс куча не нужных настроек.

Так что мой совет в прошлом посте, для Вашего случая, очень актуален.

Назначте точкам адреса из другой подсети например 10.0.0.100/25 и 10.0.0.101/25 и Ваши устройства в сети не будут их видеть. Подключаться через винбокс по МАС или на компе назначать адрес тоже из подсети 10.0.0.0/25

Edited by Корпич

Share this post


Link to post
Share on other sites
В 26.09.2019 в 10:45, RN3QTB сказал:

/ip dhcp-server
add authoritative=after-2sec-delay interface=ether1 lease-time=3d name=dhcp1

а это зачем на АР? или эта точка имеет два wlan - один для моста, другой раздает тырнет?



В 26.09.2019 в 10:45, RN3QTB сказал:

/interface detect-internet
set detect-interface-list=all

и это зачем?





В 25.09.2019 в 12:03, PLZ2 сказал:

мост должен быть в другой подсети. в отличии от устройств

не обязательно. Для удобства администрирования пусть будет в одной подсети. Ну и на крайняк можно же на роутере "застолбить" данные адреса для моста (даже если они за пуллом раздачи)



В 24.09.2019 в 12:48, RN3QTB сказал:

3 интерфейса, eth1 – кабель, wlan1 – канал радиосвязи, bridge1 – мост между eth1 и wlan1



В 26.09.2019 в 10:45, RN3QTB сказал:

set [ find default-name=wlan2 ] default-authentication=no frequency-mode=regulatory-domain mode=ap-bridge ssid=Xline tx-power=20 \

откуда wlan2? и мощность 20db... расстояние то какое?



В 24.09.2019 в 12:48, RN3QTB сказал:

Основными интерфейсами точек, создающих мост выбран интерфейс bridge0

а это что за интерфейс? откуда bridge0?

Share this post


Link to post
Share on other sites
