устройство для оконечивания волокон в полевых условиях FEM 200

Приветствую коллеги, наконец приехал Китайский девайс для оконечки дропа в полевых условиях, весь фокус в том, что нет никакого имерсионного геля, торец волокна полируется дугой и устанавливается

в специальный коннектор.

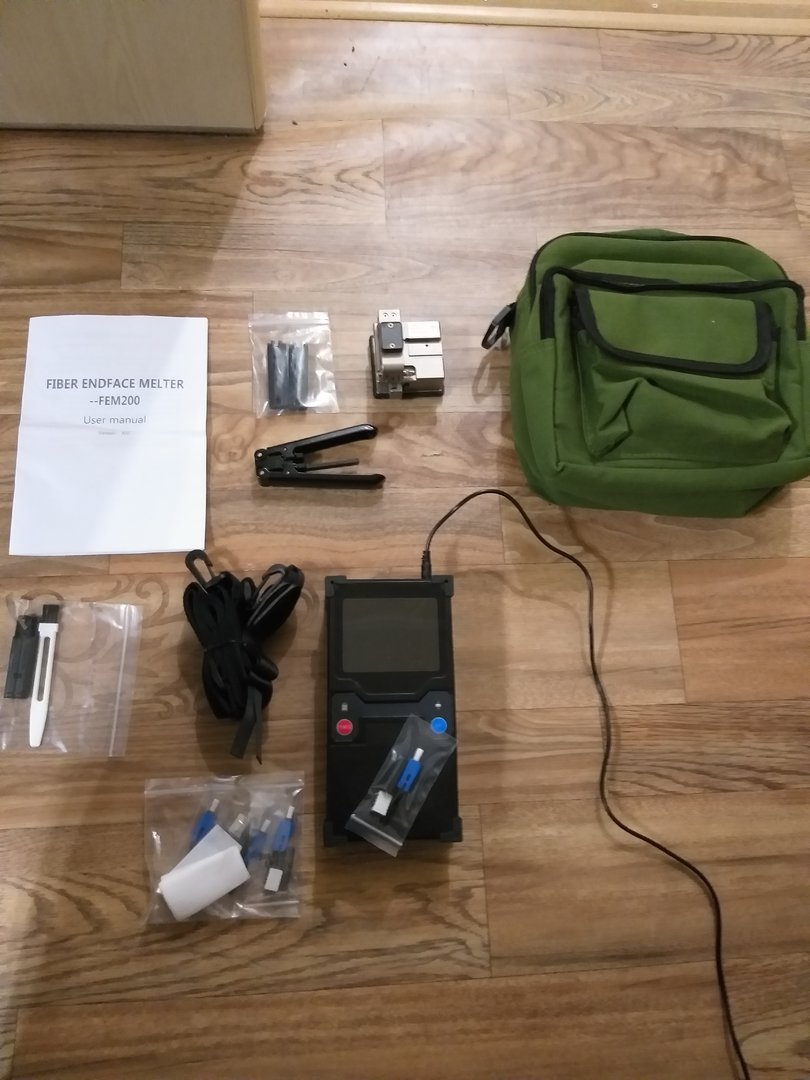

Комплектация: Само устройство, сумка, металлический стриппер для дроп-кабеля, скалыватель, направляющие для скола и торцовки

кисточка, блок питания и ремень для сумки.

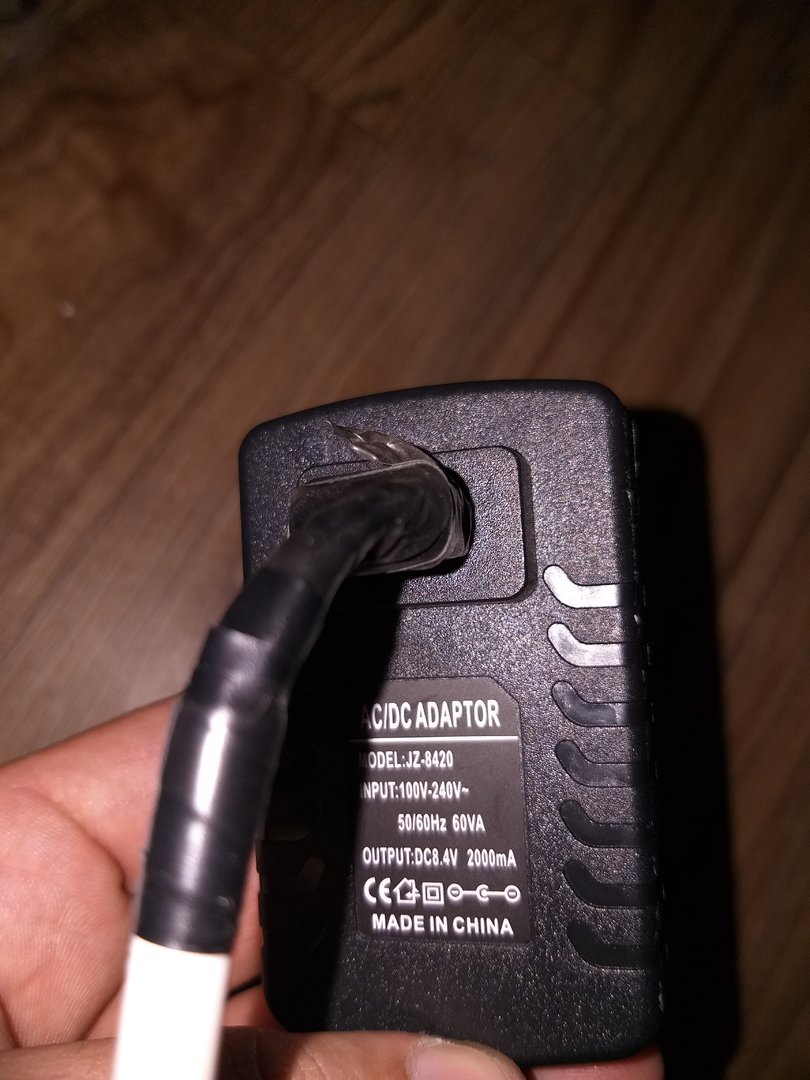

Кстати блок питания с европейским разъемом, искать в магазинах переходник лениво, поэтому пришлось поколхозить ))

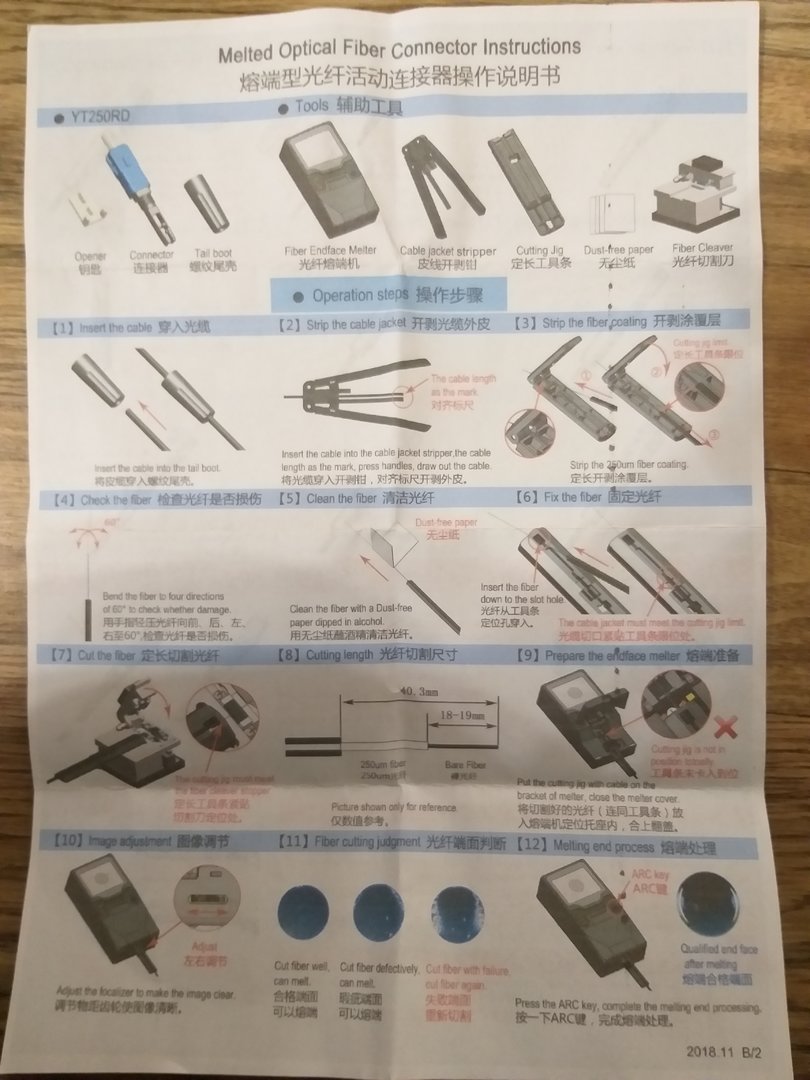

Основные тесты будут завтра, а сегодня попробуем оконечить дроп, судя по инструкции, там нет ничего сложного








Share this post


Link to post
Share on other sites

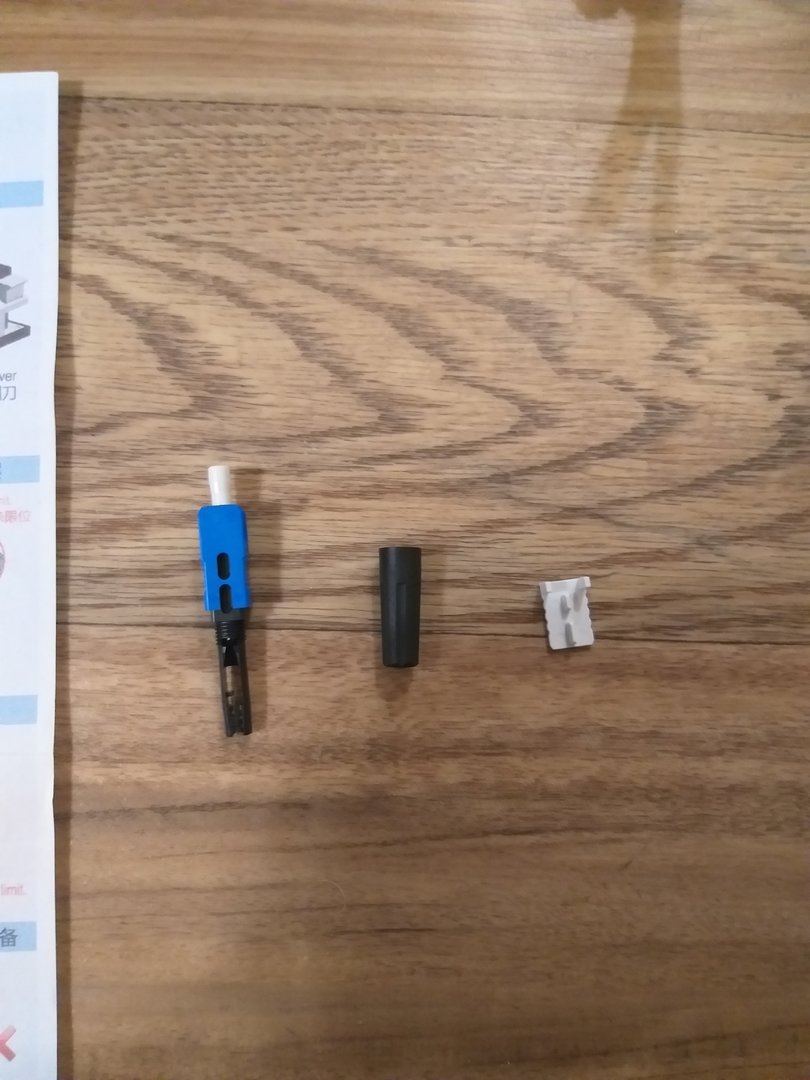

берем коннектор

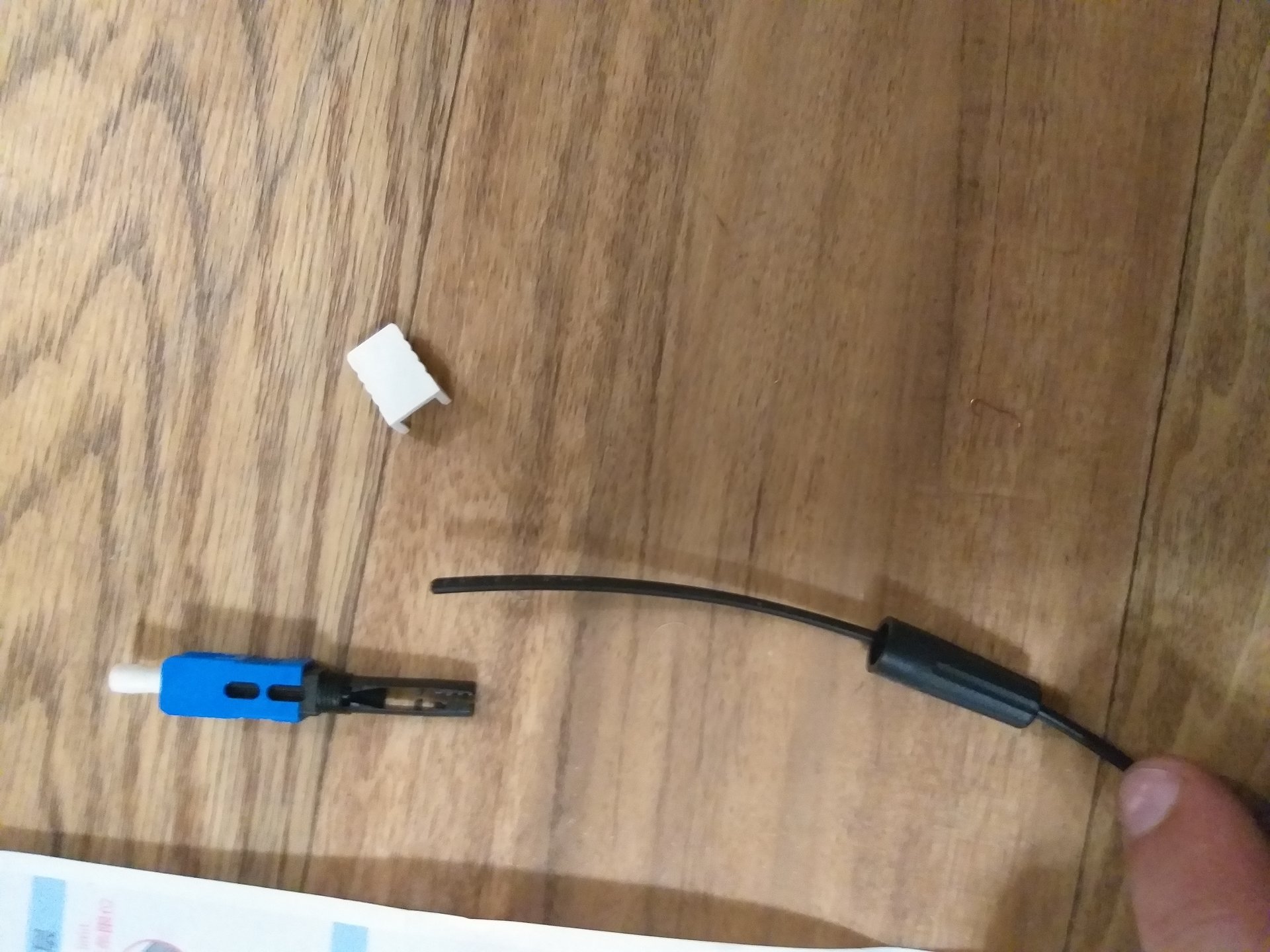

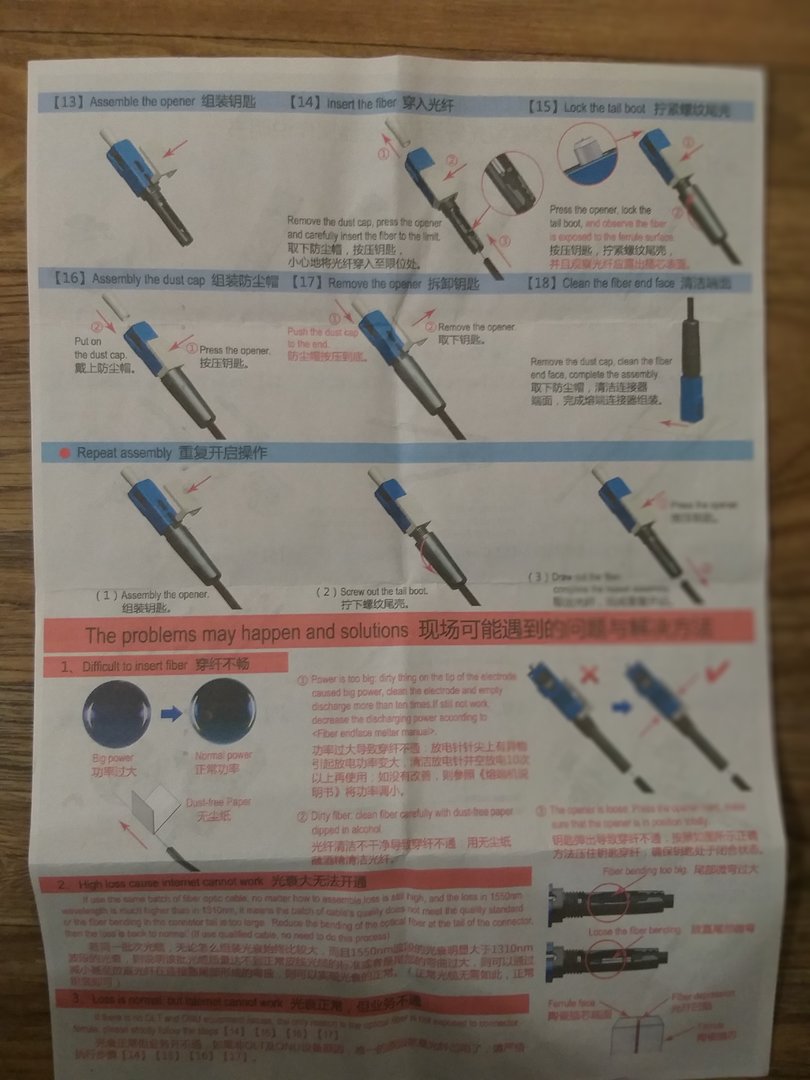

вставляем дроп, как на инструкции




Снимаем оболочку штатным стриппером

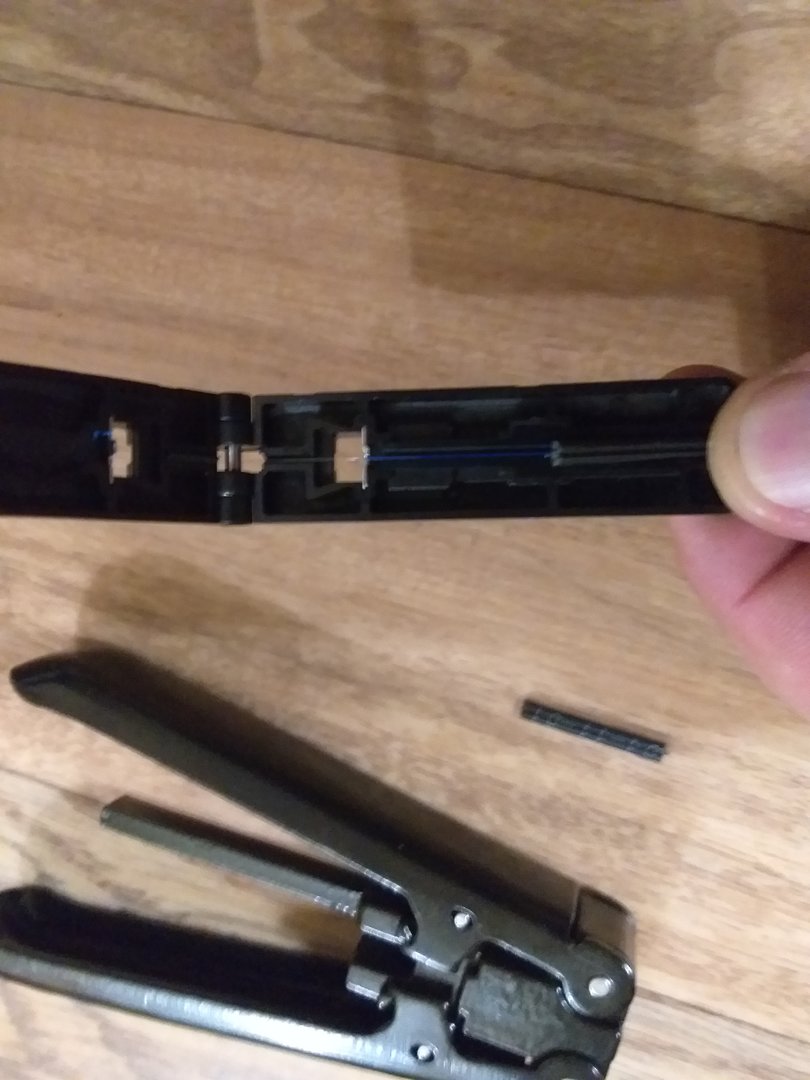

Устанавливаем зачищенный кабель в держатель, которым кстати очень удобно снимать лак !!

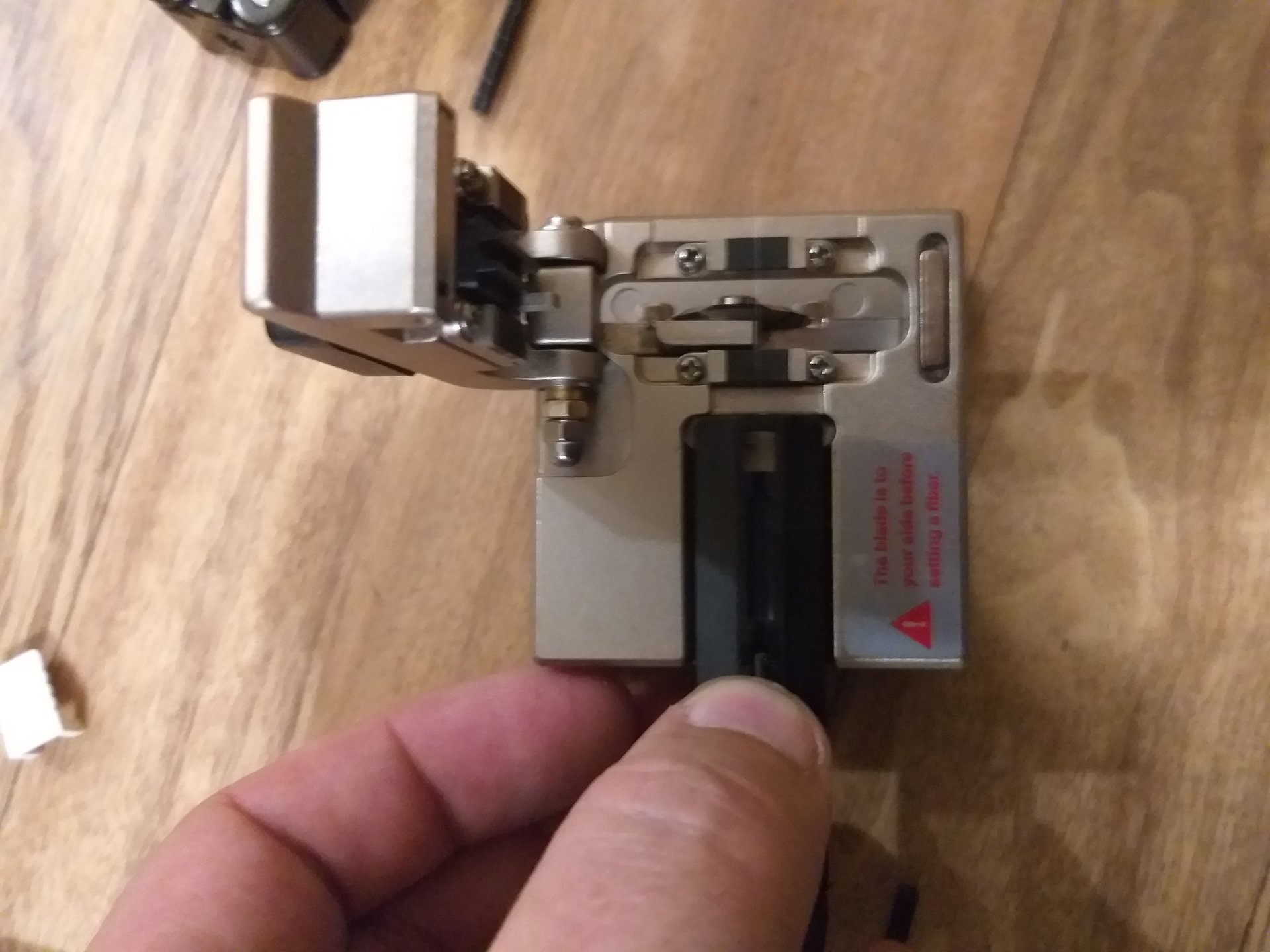

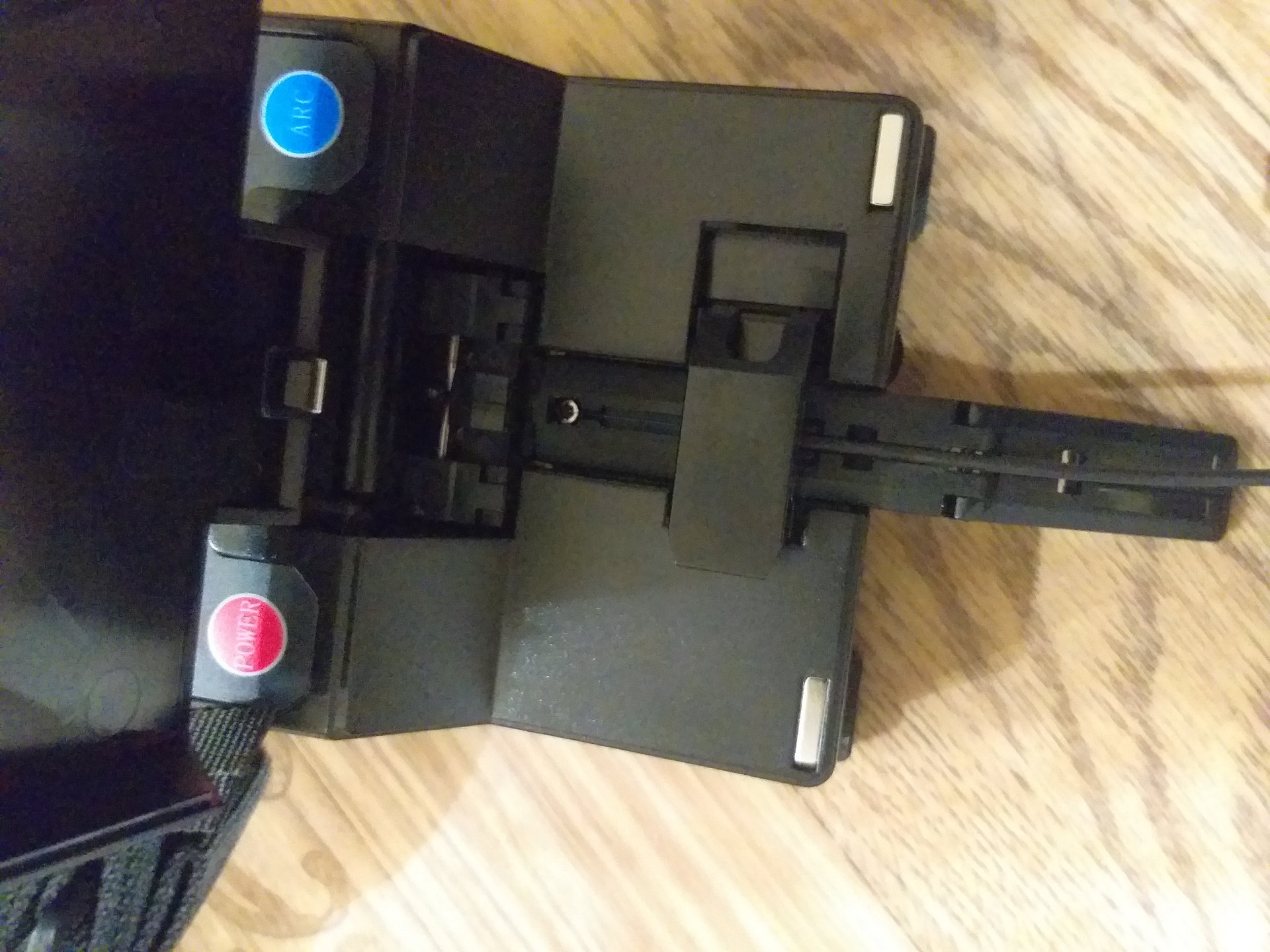

теперь устанавливаем держатель в скалыватель, который идет в комплекте и делаем скол

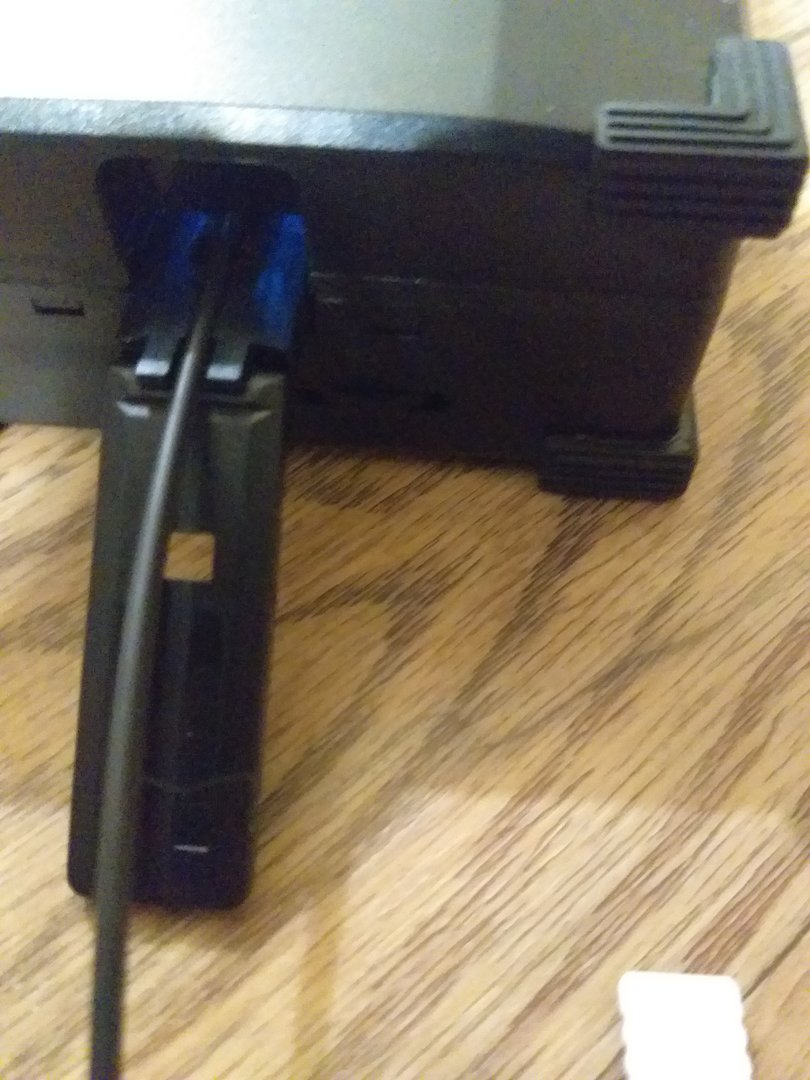

снова снимаем держатель и устанавливаем его в FEM 200

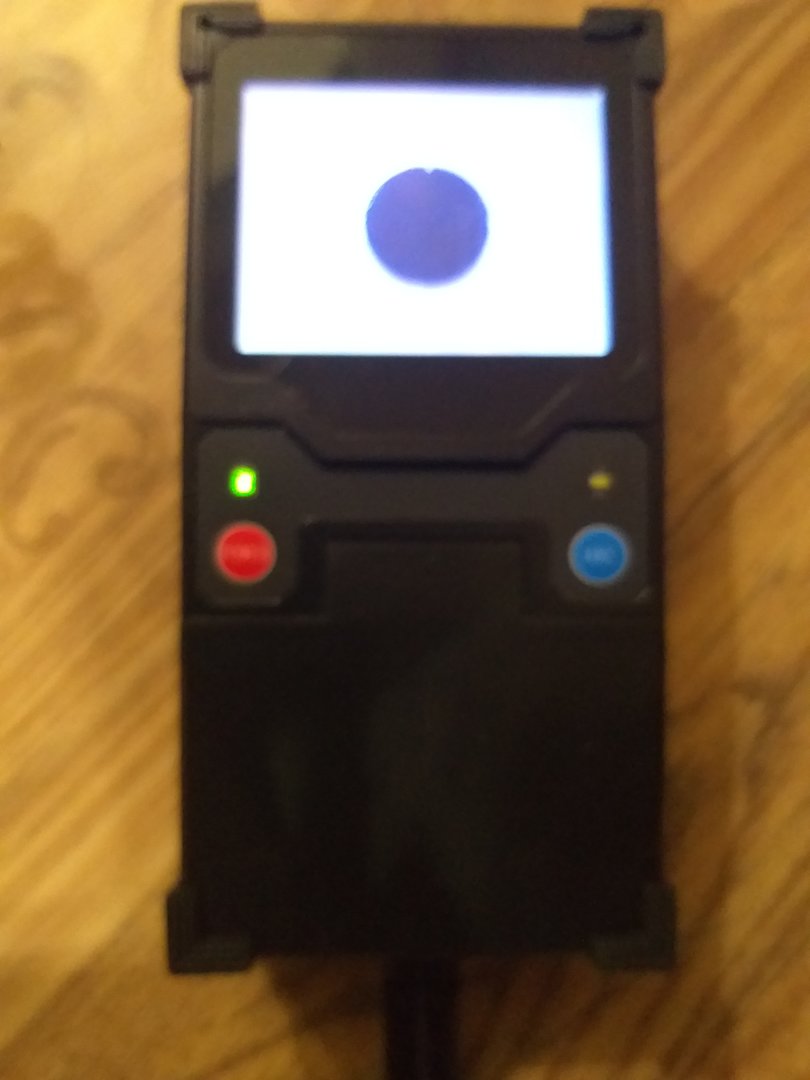

настраиваем резкость верньером вручную









и нажимаем ARC

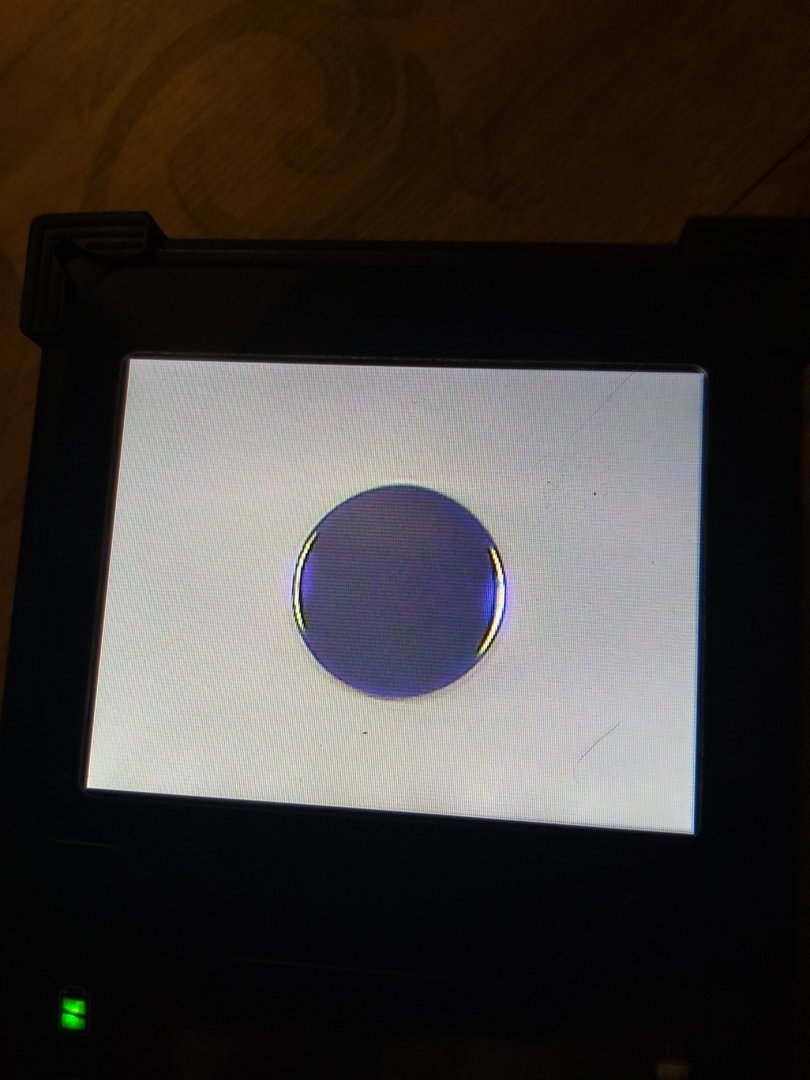

Все, волокно отторцовано !!

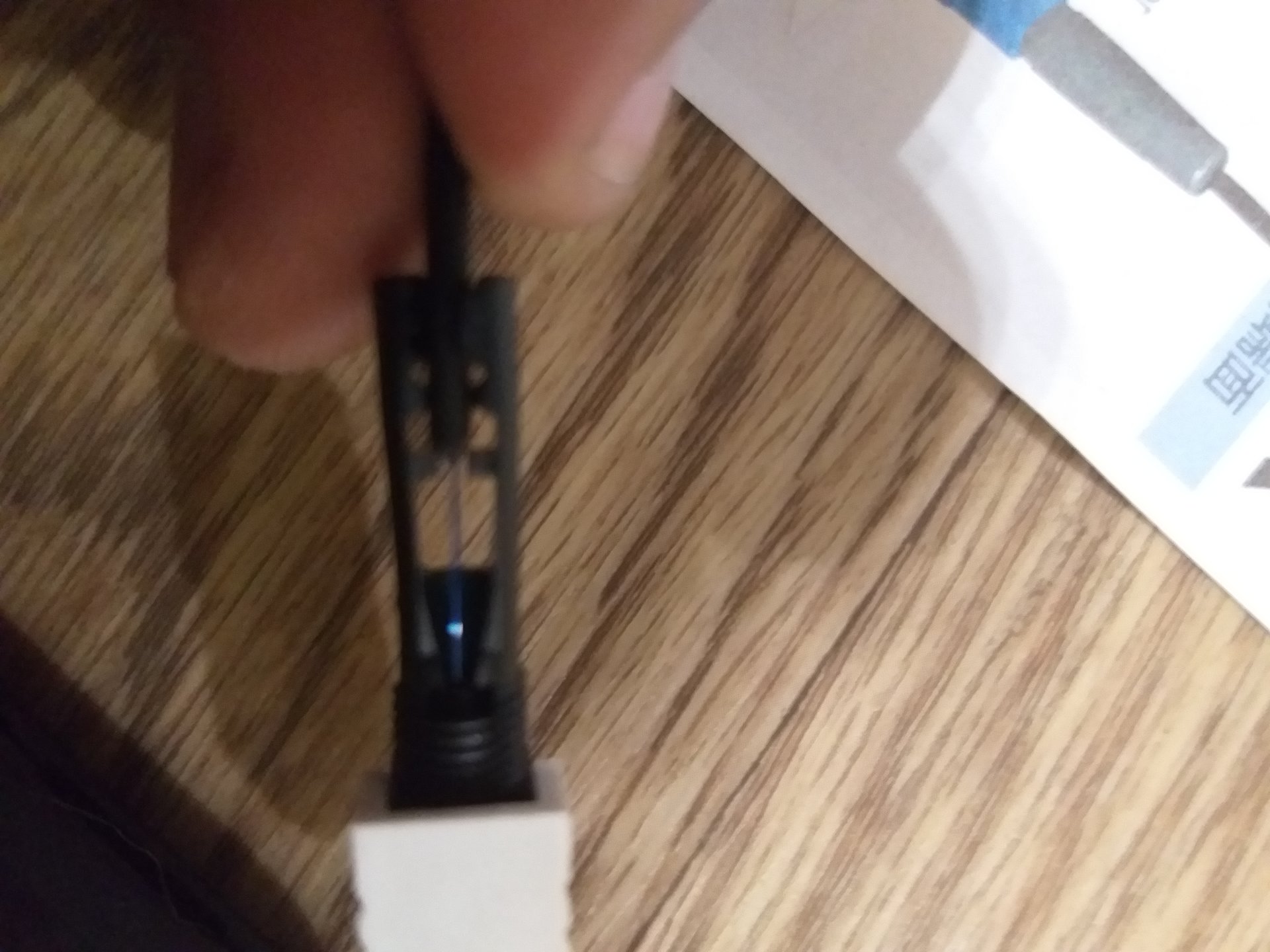

Теперь нужно установить его в коннектор, и все !!

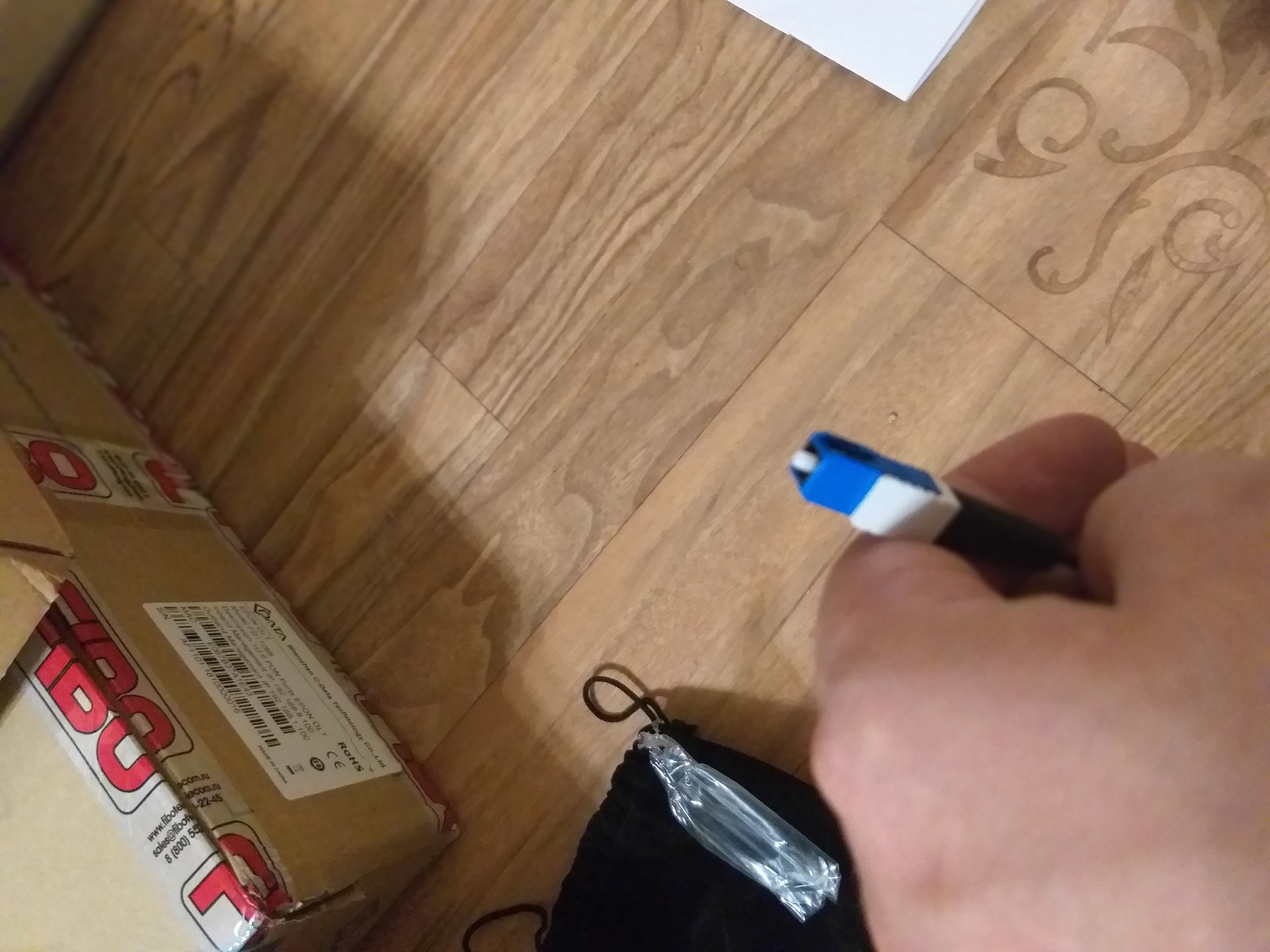

Закручиваем хвостовик и вуаля !!! Готовый коннектор







Share this post


Link to post
Share on other sites




Насколько хорошо получилось, проверим завтра при подключении абонентов, было потрачено 2 минуты и никаких полупатчей и прочих соплей,

если потери будут сопоставимы с потерями на заводских коннекторах, то данный девайс будет рекомендован к употреблению ))))



Share this post


Link to post
Share on other sites

А как регулируется глубина захода волокна в коннектор?

Волокно выходит из его торца или стыкуется с еще одним, сколотым внутри?



Share this post


Link to post
Share on other sites

6 минут назад, [anp/hsw] сказал:

А как регулируется глубина захода волокна в коннектор?

Волокно выходит из его торца или стыкуется с еще одним, сколотым внутри?



волокно выходит из торца и выравнивается специальным колпачком идущим в комплекте с коннектором, а потом зажимается хвостовиком




Share this post


Link to post
Share on other sites

4 минуты назад, rdmitrich сказал:

волокно выходит из торца и выравнивается специальным колпачком идущим в комплекте с коннектором, а потом зажимается хвостовиком

Для дропа с модулем такое дело не прокатит однозначно....полупатч или розетка с пигтейлом

Share this post


Link to post
Share on other sites

1 минуту назад, sauroneg сказал:

Для дропа с модулем такое дело не прокатит однозначно....полупатч или розетка с пигтейлом

мы подключаем дропом без модуля, находимся в Красноярском крае, как раз в зоне Крайнего севера, дроп пережил несколько зим с падением температуры до  -50

Пока полет нормальный



Дроп кстати, вот такой

https://shop.nag.ru/catalog/01919.Opticheskij-kabel/08679.FTTx/23044.604-11-01

Share this post


Link to post
Share on other sites

19 минут назад, rdmitrich сказал:

волокно выходит из торца

Что означает, что провайдеры с APC-коннекторами идут мимо.

А у нас на рынке весь GPON такой, только китай с UPC идет.





Share this post


Link to post
Share on other sites

9 минут назад, [anp/hsw] сказал:

Что означает, что провайдеры с APC-коннекторами идут мимо.

А у нас на рынке весь GPON такой, только китай с UPC идет.





Не факт

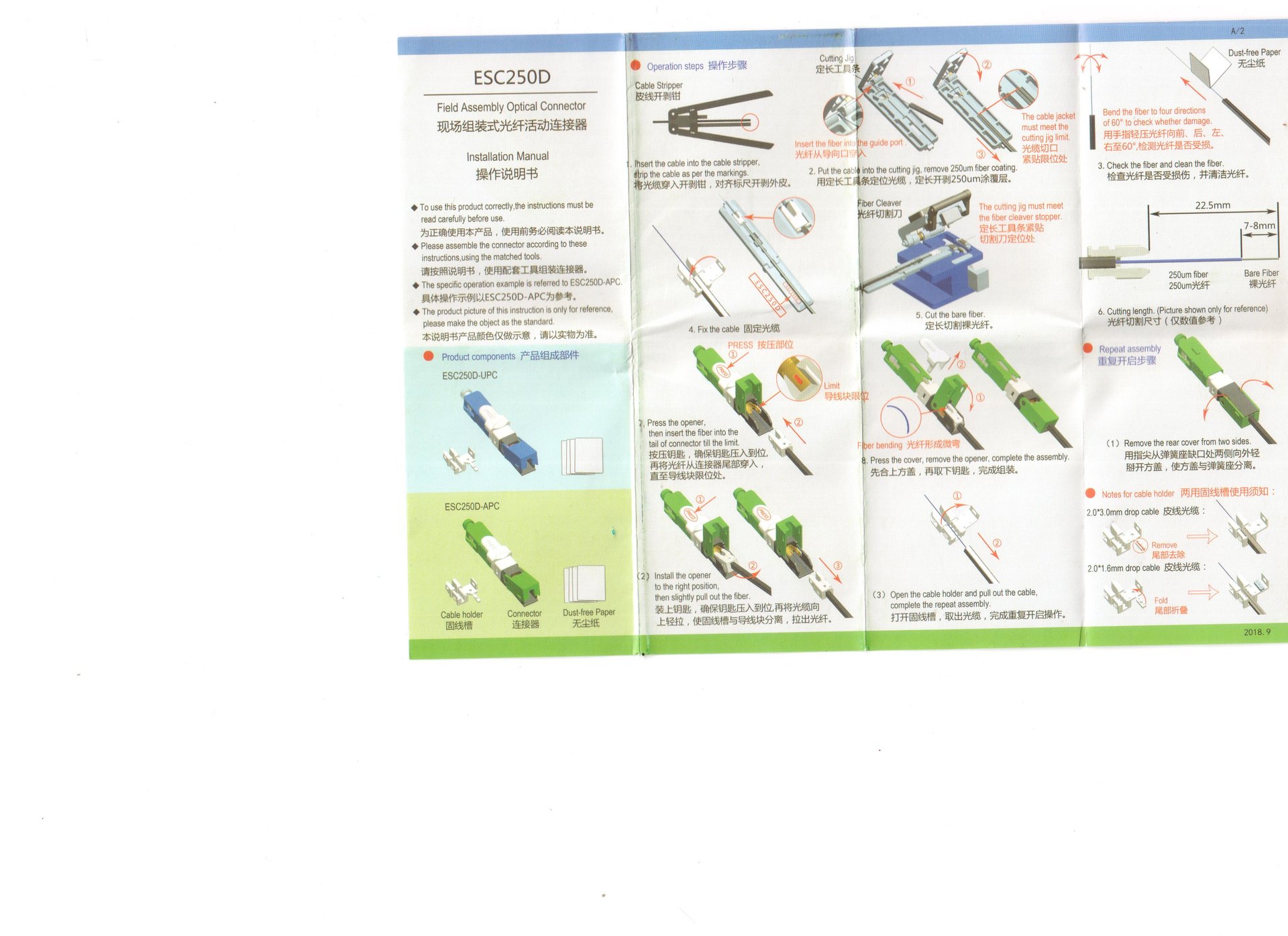

Нам положили в комплекте несколько APC коннекторов, как оно по факту будет работать, пока неизвестно

но судя по скринам эта штука может и APC



11 минут назад, [anp/hsw] сказал:

Что означает, что провайдеры с APC-коннекторами идут мимо.

А у нас на рынке весь GPON такой, только китай с UPC идет.





там по моему держатель у уклоном, и скалывается с углом

Edited by rdmitrich

Share this post


Link to post
Share on other sites

А APC не претермированными идут? На сайте в описании вроде было что APC идет как фаст - с кусочком волокна внутри и уже отполированными. Данным же девайсом ровняется торец а стык на том же геле.

Share this post


Link to post
Share on other sites

11 минут назад, ALEX_SE сказал:

А APC не претермированными идут? На сайте в описании вроде было что APC идет как фаст - с кусочком волокна внутри и уже отполированными. Данным же девайсом ровняется торец а стык на том же геле.

Да, к сожалению они с имерсионным гелем, видимо положили в рекламных целях, сейчас еще раз проверили, увы это пока так

Share this post


Link to post
Share on other sites

в свое время работал с представителями TYCO они представляли свои сколки для оптики и сфаст конекторами и с гелем

так у них тема была такая что волокно колется с двух сторон с одинаковым углом, одно влево другое вправо, а потом с помщью геля соединяется, видели наверное такие "черные типа кдзс с мет зажимами" но не прижились при условии криворукости монтажников, да исварочники когда дали в руки обычным монтажникам не было красивых подключений, только у самых ретивых, боролся долго а они в ответ нам лишь бы работало

Share this post


Link to post
Share on other sites

Вобщем сегодня протестировали FEM 200, потери на коннекторах сопоставимы с заводскими, 0,3 - 0,5

Правда некоторые коннекторы приходилось переделывать с непривычки, благо они многоразовые.

Вердикт такой - к использованию годно.

Share this post


Link to post
Share on other sites

Только что, ALEX_SE сказал:

они и с гелем такие же потери.. пока не высохнет :)

лично 2 года работал TYCO SPLICER, г... редкостное, в то время гильза стоила 11 евро ))))  Хотя, после месяца косяков, к ниму привыкаешь и почти все коннекты проходят нормально.

В случае FEM 200, высыхать просто нечему ))



Думаем заказать еще 600 штук коннекторов

Share this post


Link to post
Share on other sites

16 минут назад, ALEX_SE сказал:

на холоде должно быть удобно без гелей.

Мы оконечиваем в машине, поэтому тут условия не важны

Share this post


Link to post
Share on other sites

В 14.03.2019 в 20:29, rdmitrich сказал:

мы подключаем дропом без модуля, находимся в Красноярском крае, как раз в зоне Крайнего севера, дроп пережил несколько зим с падением температуры до  -50

Пока полет нормальный



Дроп кстати, вот такой

https://shop.nag.ru/catalog/01919.Opticheskij-kabel/08679.FTTx/23044.604-11-01

Добрый день. Не подскажите, а где на севере края находитесь? Просто интересно, так как сам отсюда )))

Share this post


Link to post
Share on other sites

2 часа назад, kolizey сказал:

Добрый день. Не подскажите, а где на севере края находитесь? Просто интересно, так как сам отсюда )))

Лесосибирск )) Красноярский край, вы сами откуда ?

Share this post


Link to post
Share on other sites

15 минут назад, rdmitrich сказал:

Лесосибирск )) Красноярский край, вы сами откуда ?

Северо-Енисейский )))

Share this post


Link to post
Share on other sites

@rdmitrich Как проходит эксплуатация прибора, не сориентируете по стоимости расходников и где все берете?

Share this post


Link to post
Share on other sites

5 минут назад, kolizey сказал:

@rdmitrich Как проходит эксплуатация прибора, не сориентируете по стоимости расходников и где все берете?

Проходит хорошо, для ускорения подключения, работаем с двумя устройствами (FEM 200 - подключение на улице + сварочник - подключение у абонента), брали прямо у производителя, написали письмо и пообщались, Китайского камрада зовут Poiy (poiy@unikiter.com)



Стоимость коннектора, примерно 60 руб. Рекомендую связываться с ними через Alibaba и вести все переговоры там же

Edited by rdmitrich

Share this post


Link to post
Share on other sites

@rdmitrich А ну Вы с обоих сторон ставите UPC коннекторы? Мы ставим со стороны шкафа APC, со стороны абонента UPC. А прибор не умеет в APC?

Share this post


Link to post
Share on other sites

6 часов назад, kolizey сказал:

@rdmitrich А ну Вы с обоих сторон ставите UPC коннекторы? Мы ставим со стороны шкафа APC, со стороны абонента UPC. А прибор не умеет в APC?



9 часов назад, kolizey сказал:

@rdmitrich А ну Вы с обоих сторон ставите UPC коннекторы? Мы ставим со стороны шкафа APC, со стороны абонента UPC. А прибор не умеет в APC?

Вы что хотите добиться разными коннекторами ????  Нет, APC не умеет, но нам оно и не нужно, мы аналоговое тв не гоняем
