VPN между роутером SNR и Microtik

[Alexander12345]

Имеется две локальные сети.

Первая сеть 192.168.88.0/24 роутер Microtik

Вторая сеть 192.168.1.0/24 роутер SNR

Связь между ними существует по VPN в виде L2TP+IPSEC.

Microtik сервер, SNR клиент.

Доступ из подсети 1.0 в подсеть 88.0 есть. То есть пингуются ПК и работают все порты.

Доступ в обратном направлении присутствует только до роутера. Дальше подсеть 88.0 ничего не видит.

Почему так происходит не понимаю, так как маршрутизация настроена в обе стороны.

Любые данные предоставлю.

Собственно необходим доступ из подсети 88.0 в подсеть 1.0.



Также дополнительный вопрос.

Есть ещё по одному микротику и SNR'у. То есть ещё две подсети.

Необходимо хождение по всем подсетям с любого ПК в любой подсети.

[NewUse]

маршрутизация не прописана по всей видимости...

[Alexander12345]

2 минуты назад, NewUse сказал:

маршрутизация не прописана по всей видимости...



В 26.02.2019 в 14:36, Alexander12345 сказал:

Почему так происходит не понимаю, так как маршрутизация настроена в обе стороны



[NewUse]

ну конфиги наверное стоит показать... по части впн и маршрутизации...

[Alexander12345]

17 минут назад, NewUse сказал:

ну конфиги наверное стоит показать... по части впн и маршрутизации...

http://www.picshare.ru/view/9920342/

http://www.picshare.ru/view/9920343/

http://www.picshare.ru/view/9920344/

http://www.picshare.ru/view/9920345/

Пожалуйста.

[Kirill Vasilyev]

Добрый день

Убедитесь что маршрут на MikroTik'е прописан верно. Должно быть:

/ip route add distance=1 dst-address=192.168.1.0/24 gateway=172.16.30.4 где 30.4 туннельный адрес CPE

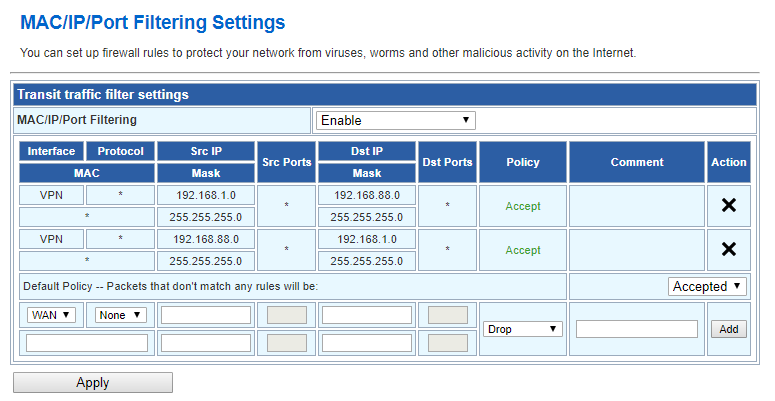

Со стороны CPE по примеру во вложении

И судя по логотипам у вас ПО скорее всего двухлетней давности, настоятельно рекомендуем обновить ПО до стабильной версии http://data.nag.ru/SNR WiFi/Firmware/

[Alexander12345]

1 час назад, Kirill Vasilyev сказал:

Добрый день

Убедитесь что маршрут на MikroTik'е прописан верно. Должно быть:

 /ip route add distance=1 dst-address=192.168.1.0/24 gateway=172.16.30.4 где 30.4 туннельный адрес CPE

Вы имеете ввиду убрать значение строки Pref. Source?

1 час назад, Kirill Vasilyev сказал:

Со стороны CPE по примеру во вложении

 И судя по логотипам у вас ПО скорее всего двухлетней давности, настоятельно рекомендуем обновить ПО до стабильной версии http://data.nag.ru/SNR WiFi/Firmware/

У меня старее ПО, обновить давно хотел, но сильно не заморачивался на эту тему.



На счёт вложения вопрос следующий, это же фильтрация, а у меня она в принципе отключена. Или вы считаете если включить то будет лучше? Просто я думал наоборот отключить, чтобы вообще ничего не блокировалось.

Edited February 28, 2019 by Alexander12345

[Kirill Vasilyev]

Цитата

Вы имеете ввиду убрать значение строки Pref. Source?

достаточно маршрута который я привел в примере.



Цитата

У меня старее ПО, обновить давно хотел, но сильно не заморачивался на эту тему.



На счёт вложения вопрос следующий, это же фильтрация, а у меня она в принципе отключена. Или вы считаете если включить то будет лучше? Просто я думал наоборот отключить, чтобы вообще ничего не блокировалось.

Однозначно стоит обновиться. С тех пор в ПО изменилось и было добавлено очень многое. Кроме того изменения касались и безопасности в т.ч и wpa.

По вложению. MAC/IP/Port Filtering позволяет не только зафильтровать, но и разрешить проходящий через маршрутизатор трафик.

[Alexander12345]

7 часов назад, Kirill Vasilyev сказал:

достаточно маршрута который я привел в примере

Это было не к чему, так как у меня был такой маршрут.

7 часов назад, Kirill Vasilyev сказал:

Однозначно стоит обновиться. С тех пор в ПО изменилось и было добавлено очень многое. Кроме того изменения касались и безопасности в т.ч и wpa.

Перед этими действиями надо сбрасывать все настройки на дефолтные, иначе обнова ставится, но потом роутер не поднимается. Только сброс к заводским через кнопку, помогает. И это печаль.

7 часов назад, Kirill Vasilyev сказал:

По вложению. MAC/IP/Port Filtering позволяет не только зафильтровать, но и разрешить проходящий через маршрутизатор трафик

Вот это действительно помогло по теме. Спасибо.



В 26.02.2019 в 14:36, Alexander12345 сказал:

Также дополнительный вопрос.

Есть ещё по одному микротику и SNR'у. То есть ещё две подсети.

Необходимо хождение по всем подсетям с любого ПК в любой подсети

Ещё бы хотелось услышать ответ на данный вопрос. Спасибо.

[Kirill Vasilyev]

24 минуты назад, Alexander12345 сказал:

Вот это действительно помогло по теме. Спасибо.

Пожалуйста

24 минуты назад, Alexander12345 сказал:

Ещё бы хотелось услышать ответ на данный вопрос. Спасибо.

Аналогично прошлой схеме, у вас по сути ничего не меняется, добавлены только два новых клиента. Соответственно со всех сторон нужно добавить соответствующие маршруты и разрешения для хождения трафика между сетями.

[Alexander12345]

10 минут назад, Kirill Vasilyev сказал:

Аналогично прошлой схеме, у вас по сути ничего не меняется, добавлены только два новых клиента. Соответственно со всех сторон нужно добавить соответствующие маршруты и разрешения для хождения трафика между сетями.

Извиняюсь, но пакеты из подсети с L2TP сервером ходят хоть куда, а как их переслать между клиентскими подсетями. Не совсем понимаю. Настроил в микротике одно правило и всё ходит, SNR же нифига. Настроил и маршрутизацию добавил правило и правила в фильтре ип адресов но всё равно даже до роутера не идёт хоть микротик хоть другой SNR.

[Kirill Vasilyev]

Если у вас добавился еще один l2tp клиент, то на MikroTik нужно добавить еще один маршрут.

К примеру по вашей схеме(если я правильно понял).

Mikrotik l2tp server - 192.168.88.0/24 (LAN)

SNR-CPE_1 - 192.168.1.0/24 (LAN)

SNR-CPE_2 - 192.168.2.0/24 (LAN)

Таким образом на сервере должно быть два правила:

ip route add distance=1 dst-address=192.168.1.0/24 gateway=172.16.30.4
ip route add distance=1 dst-address=192.168.2.0/24 gateway=172.16.30.5

На CPE_1 в MAC/IP/Port Filtering нужно разрешить трафик из:

1. 192.168.1.0/24 в 192.168.2.0/24 и обратно

2. 192.168.1.0/24 в 192.168.88.0/24 и обратно



На CPE_2 в MAC/IP/Port Filtering нужно разрешить трафик из:

1. 192.168.2.0/24 в 192.168.1.0/24 и обратно

2. 192.168.2.0/24 в 192.168.88.0/24 и обратно

[Alexander12345]

1 час назад, Kirill Vasilyev сказал:

Если у вас добавился один еще один l2tp клиент, то на MikroTik нужно добавить еще один маршрут.

К примеру по вашей схеме(если я правильно понял).

Mikrotik l2tp server - 192.168.88.0/24

SNR-CPE_1 - 192.168.1.0/24

SNR-CPE_2 - 192.168.2.0/24

Таким образом на сервере должно быть два правила:

ip route add distance=1 dst-address=192.168.1.0/24 gateway=172.16.30.4
ip route add distance=1 dst-address=192.168.2.0/24 gateway=172.16.30.5

На CPE_1 в MAC/IP/Port Filtering нужно разрешить трафик из:

1. 192.168.1.0/24 в 192.168.2.0/24 и обратно

2. 192.168.1.0/24 в 192.168.88.0/24 и обратно



На CPE_2 в MAC/IP/Port Filtering нужно разрешить трафик из:

1. 192.168.2.0/24 в 192.168.1.0/24 и обратно

2. 192.168.2.0/24 в 192.168.88.0/24 и обратно

Данные действия произведены. Результата нет. Единственное у меня есть на микротике Pref. Source.

[Kirill Vasilyev]

В таком случае прошу предоставить конфигурацию с Mikrotik и CPE, с CPE после выгрузки конфигурации не забудьте удалить пароли. Если в конфигурации есть что-то секретное от публикации на форуме, то можно  в ЛС.

[Kirill Vasilyev]

Alexander12345, так и не получил от вас конфигурацию. Получилось настроить по примеру выше?

[Alexander12345]

8 часов назад, Kirill Vasilyev сказал:

Alexander12345, так и не получил от вас конфигурацию. Получилось настроить по примеру выше?

К сожалению пока ещё не добрался до конфигов. Я думаю на этой или следующей неделе максимум. Извиняюсь.

[Kirill Vasilyev]

Разобрались, со стороны маршрутизатора MikroTik нужно было добавить /ip firewall nat add chain=srcnat action=masquerade , в конфигурации от Alexander12345 подобное правило было, но в нем в явном виде был выбран ether1(WAN) интерфейс.
