ASR1001-X: параметры используемых DIMM-ов на RP

[disidelnikov]

Планируем проапгрейдить память с 8 до 16ГБ, но комплект M-ASR1001X-16GB придется ждать, да и дороговат он. Есть соблазн купить подходящую пару 8ГБ планок. Если кто-нибудь уже проходил это или имеет сведения о том, каким параметрам эти планки должны удовлетворять, пожалуйста, поделитесь своими знаниями.

Пока у меня набрались вот такие требования (если что не так, поправьте):

• Ёмкость 8ГБ
• Тип DDR3 (то ли 1333, то ли 1600МГц)
• Форм-фактор RDIMM (240 pins)
• ECC с буферизацией

Как насчёт таких параметров, как тайминги, количество ранков и пр.?

Может, кто-нибудь посоветует конкретные модели, которые заведомо работают?

Буду признателен за любую информацию.

[NiTr0]

смотрите установленные, и покупайте аналогичные по организации (ранки/битность чипов) но большего объема.

и да, на фотках как-то в основном unbuffered, а не регистровая.

[disidelnikov]

1 hour ago, NiTr0 said:

смотрите установленные, и покупайте аналогичные по организации (ранки/битность чипов) но большего объема.

и да, на фотках как-то в основном unbuffered, а не регистровая.

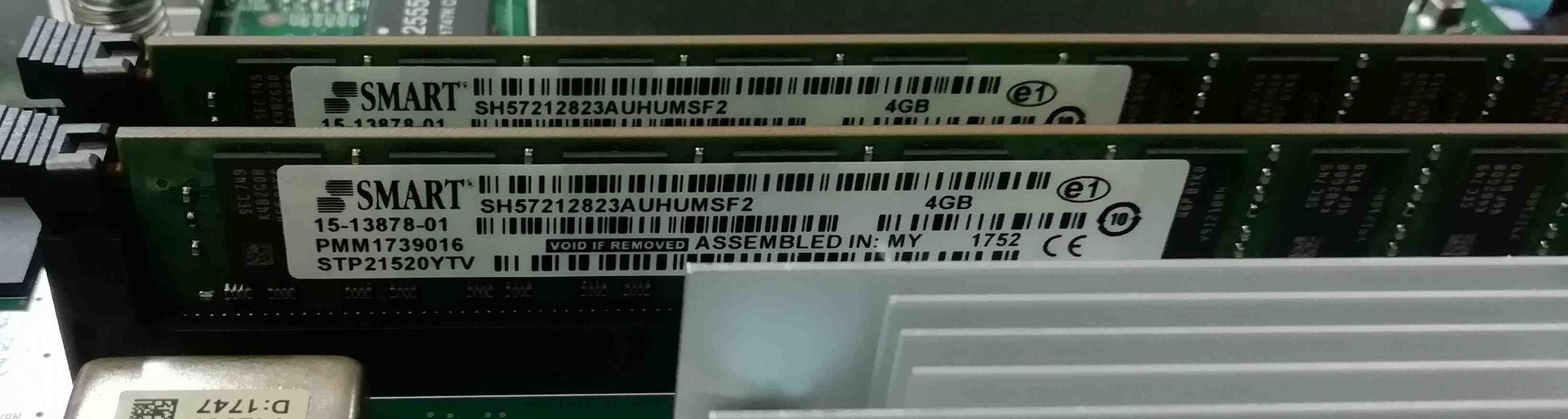

Так в том-то и загвоздка, что я нигде не могу найти информацию по тем планкам, что у нас работают :(. Я уж и вендору написал - молчит пока. Может, кто по фотке что-нибудь подскажет...

[vurd]

Железо в работе и снять плашку нельзя? А то как бы aida32(64)  никто не отменял.



[NiTr0]

12 часов назад, disidelnikov сказал:

Так в том-то и загвоздка, что я нигде не могу найти информацию по тем планкам, что у нас работают :(. Я уж и вендору написал - молчит пока. Может, кто по фотке что-нибудь подскажет...

фото плашек целиком и с двух сторон можно? если там просто 18 чипов памяти без отдельной микрухи-буфера - то никакая она не registered

[disidelnikov]

9 hours ago, vurd said:

Железо в работе и снять плашку нельзя?

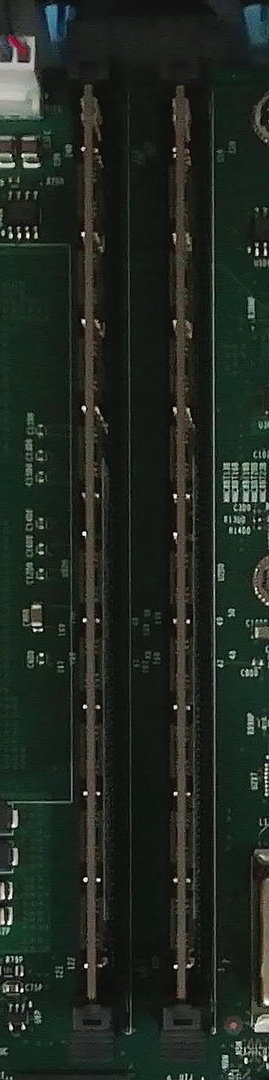

Да, к сожалению, плашку сейчас ни снять, ни сфотографировать нельзя: аппарат обслуживает клиентов. Фотки я делал, когда только получил аппарат. С обратной стороны не догадался тогда сфотографировать. Есть только вид сверху, но там сложно что-нибудь рассмотреть :(.



[NiTr0]

ну почему же. видно что чипы симметрично стоят и нет отдельного чипа-буфера.

регистровые плашки выглядят так:

т.е. - 9 чипов + чип буфера (на второй стороне - просто 9 чипов).

т.е. у вас ни разу не регистровая память.

и да, вроде как то ли ASR1001, то ли ASR1001X умеет работать с обычной десктопной памятью без ЕСС - но я бы не стал рисковать (таки наценка за ЕСС не такая большая).

[alexmern]

https://www.memoryten.com/p/040835.htm



ECC Registered
Size: 8GB
Pins: 240p
CL9
Type: ECC
PC3-10600
Voltage: 1.35V
Ranks: 1Rx4

Edited February 10, 2019 by alexmern

[myst]

есть же готовые наборы... дорого но можно не париться о совместимости.

[garryfisher]

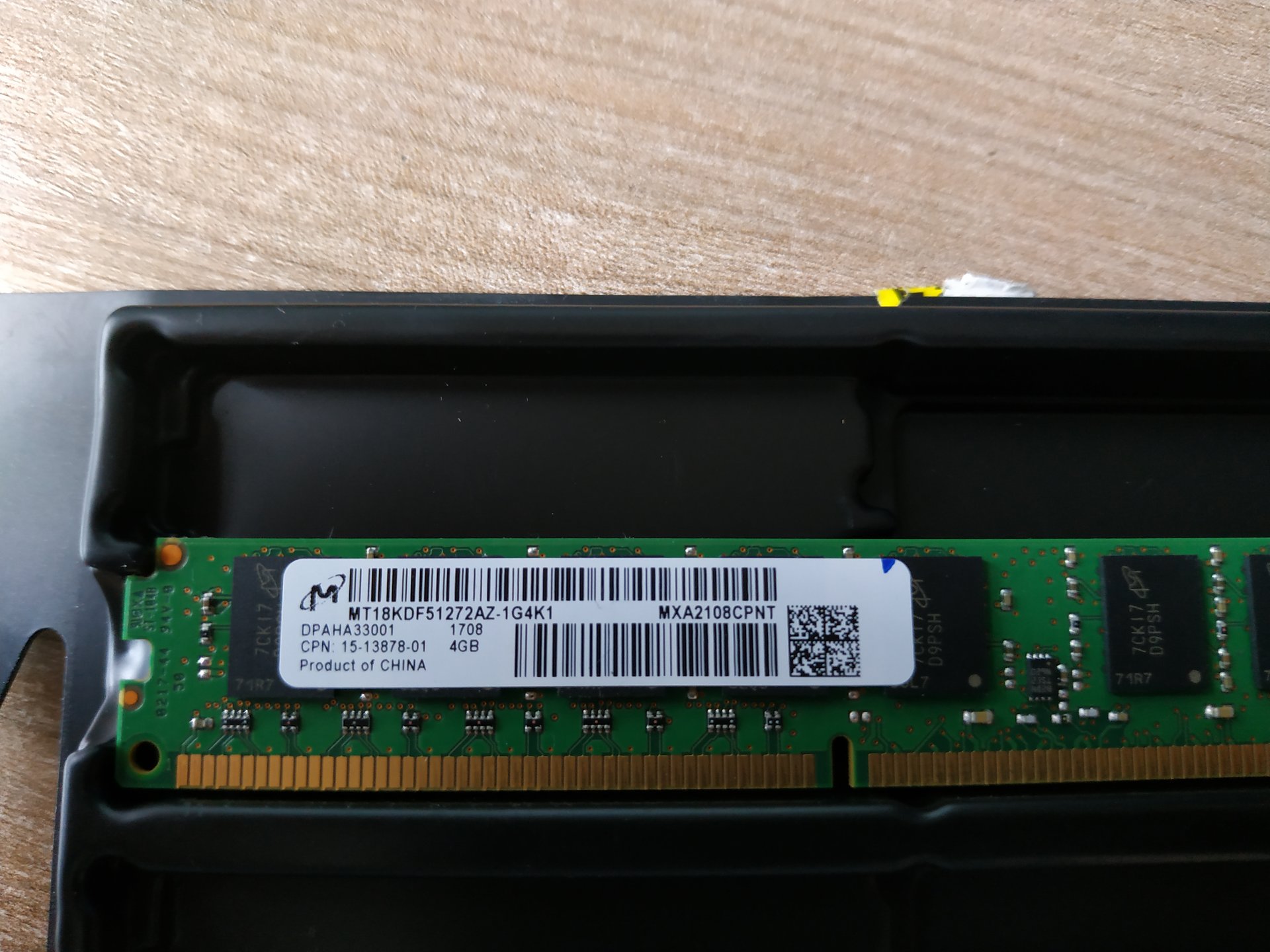

Вот такая на 4 GB стояла. Можно погуглить.

[alexaaa]

на ASR1002-Х ставили вот такие модели все нормально

https://www.citilink.ru/catalog/computers_and_notebooks/parts/memory/765165/

https://www.kingston.com/datasheets/kvr13n9s8_4.pdf

только вот не помню буферизированная или нет c ECC или нет

по сути память можно на сервере проверить

[disidelnikov]

Всем откликнувшимся огромное спасибо!

Обновленный список требований выглядит так:

• Ёмкость 8ГБ
• Тип DDR3 (PC3-10600 1333МГц)

• Форм-фактор DIMM (240 pins)

  Буферизации нет

  Наличие ECC (возможно, будет работать и без неё, как у alexaaa, но я согласен с NiTr0, что лучше на этом не экономить)

  CAS Latency = 9

• Dual-rank

• 8 internal device banks

Теперь буду искать, что сейчас продают из подходящего под эти требования.:-)

[disidelnikov]

Вчера установили пару планок DDR3 8Gb 1333MHz PC-10600 Transcend ECC (TS1GLK72V3H).



Вот уже больше 6 часов все работает, система видит "16777216K bytes of physical memory".

Спасибо!

[sirmax]

Выше написано верно, память по описанию - работает

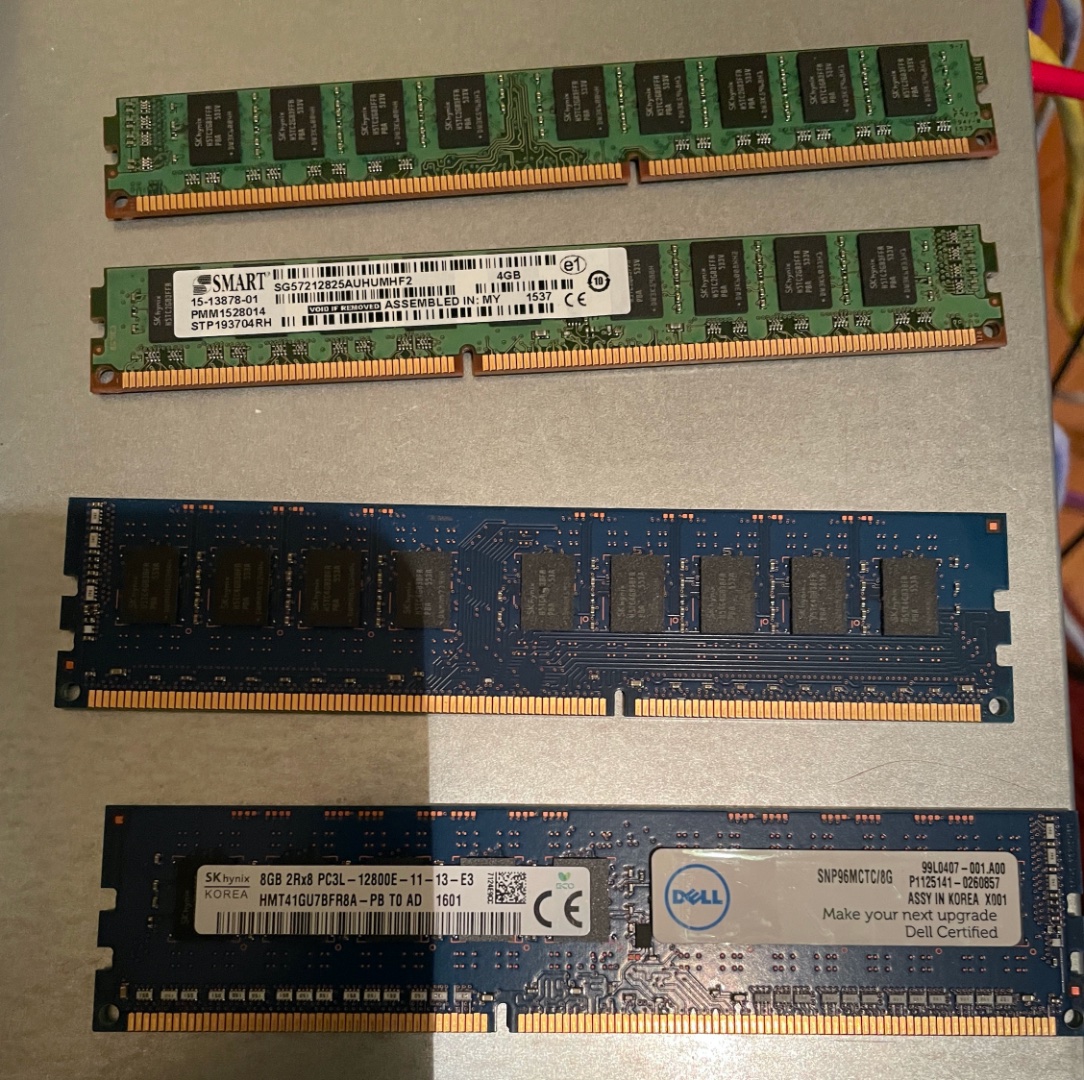

На фото верхние 2 планки то что  стоит "по-оригиналу", нижние 2 - с серверной барахолки.

Цена апгрейда (Харьков) - менее $25



Как и для ASR1001 (без "-x") - по высоте проблем не возникло

PS
А 32 гига не пробовали ставить?





cisco ASR1001-X (1NG) processor (revision 1NG) with 6798153K/6147K bytes of memory.
Processor board ID FXS1928Q629
6 Gigabit Ethernet interfaces
2 Ten Gigabit Ethernet interfaces
32768K bytes of non-volatile configuration memory.
16777216K bytes of physical memory.
6684671K bytes of eUSB flash at bootflash:.
