alger Опубликовано 23 июля, 2018 Приветствую. Подскажите в чем может быть причина большого кол-ва ошибок Output на портах объединенных в Port-channel. Коммутаторы два WS-C3850R-24T объединенных в стэк? На другом конце сервер hp. c3850_Core#sh run int gi1/0/13 Building configuration... Current configuration : 145 bytes ! interface GigabitEthernet1/0/13 description =TRUNK_TO_VMM03 switchport mode trunk switchport nonegotiate channel-group 23 mode active end c3850_Core#sh run int gi2/0/13 Building configuration... Current configuration : 145 bytes ! interface GigabitEthernet2/0/13 description =TRUNK_TO_VMM03 switchport mode trunk switchport nonegotiate channel-group 23 mode active end c3850_Core#sh run int po23 Building configuration... Current configuration : 107 bytes ! interface Port-channel23 description TRUNK_TO_VMM03 switchport mode trunk switchport nonegotiate end c3850_Core#sh int gi1/0/13 GigabitEthernet1/0/13 is up, line protocol is up (connected) Hardware is Gigabit Ethernet, address is 2852.6188.010d (bia 2852.6188.010d) Description: =TRUNK_TO_VMM03 MTU 1500 bytes, BW 1000000 Kbit/sec, DLY 10 usec, reliability 255/255, txload 12/255, rxload 6/255 Encapsulation ARPA, loopback not set Keepalive set (10 sec) Full-duplex, 1000Mb/s, media type is 10/100/1000BaseTX input flow-control is off, output flow-control is unsupported ARP type: ARPA, ARP Timeout 04:00:00 Last input 00:00:07, output never, output hang never Last clearing of "show interface" counters never Input queue: 0/2000/0/0 (size/max/drops/flushes); Total output drops: 854448306 Queueing strategy: fifo Output queue: 0/40 (size/max) 5 minute input rate 26996000 bits/sec, 3498 packets/sec 5 minute output rate 49204000 bits/sec, 8300 packets/sec 74093477214 packets input, 86288293528115 bytes, 0 no buffer Received 8930773 broadcasts (2275337 multicasts) 0 runts, 0 giants, 0 throttles 0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored 0 watchdog, 2275337 multicast, 0 pause input 0 input packets with dribble condition detected 149986920090 packets output, 125478909825347 bytes, 0 underruns 854448306 output errors, 0 collisions, 1 interface resets 0 unknown protocol drops 0 babbles, 0 late collision, 0 deferred 0 lost carrier, 0 no carrier, 0 pause output 0 output buffer failures, 0 output buffers swapped out c3850_Core#sh int gi2/0/13 GigabitEthernet2/0/13 is up, line protocol is up (connected) Hardware is Gigabit Ethernet, address is 2852.6119.f28d (bia 2852.6119.f28d) Description: =TRUNK_TO_VMM03 MTU 1500 bytes, BW 1000000 Kbit/sec, DLY 10 usec, reliability 255/255, txload 15/255, rxload 6/255 Encapsulation ARPA, loopback not set Keepalive set (10 sec) Full-duplex, 1000Mb/s, media type is 10/100/1000BaseTX input flow-control is off, output flow-control is unsupported ARP type: ARPA, ARP Timeout 04:00:00 Last input 00:00:18, output never, output hang never Last clearing of "show interface" counters never Input queue: 0/2000/0/0 (size/max/drops/flushes); Total output drops: 2336868113 Queueing strategy: fifo Output queue: 0/40 (size/max) 5 minute input rate 26425000 bits/sec, 3451 packets/sec 5 minute output rate 60441000 bits/sec, 8961 packets/sec 74054185647 packets input, 86206567465690 bytes, 0 no buffer Received 9299854 broadcasts (2286429 multicasts) 0 runts, 0 giants, 0 throttles 0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored 0 watchdog, 2286429 multicast, 0 pause input 0 input packets with dribble condition detected 165243787777 packets output, 159938463941332 bytes, 0 underruns 2336868113 output errors, 0 collisions, 1 interface resets 0 unknown protocol drops 0 babbles, 0 late collision, 0 deferred 0 lost carrier, 0 no carrier, 0 pause output 0 output buffer failures, 0 output buffers swapped out Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Telesis Опубликовано 23 июля, 2018 Работа QoS Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
alger Опубликовано 23 июля, 2018 11 минут назад, Telesis сказал: Работа QoS на коммутаторе вообще ни слова про qos. подскажите как исправить ? есть три vlan 10 серверы, 30 компы, 20 voice. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
alger Опубликовано 23 июля, 2018 Не понимаю трафик на интерфейсе небольшой, с чего qos отбрасывает пакеты ? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
stalker86 Опубликовано 23 июля, 2018 flow control попробуйте выключить Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
alger Опубликовано 23 июля, 2018 9 минут назад, stalker86 сказал: flow control попробуйте выключить Не понял. На интерфейсах "input flow-control is off", netflow не использую. На сколько я понял на 3850 по умолчанию QOS включен. Но как его использовать не знаю. Есть небольшой опыт с mls qos, но тут все по другому. c3850_Core#show platform qos queue config gigabitEthernet 1/0/13 DATA Port:17 GPN:1048 AFD:Disabled QoSMap:0 HW Queues: 136 - 143 DrainFast:Disabled PortSoftStart:1 - 1080 ---------------------------------------------------------- DTS Hardmax Softmax PortSMin GlblSMin PortStEnd --- -------- -------- -------- --------- --------- 0 1 5 120 6 480 6 320 0 0 3 1440 1 1 4 0 7 720 3 480 2 180 3 1440 2 1 4 0 5 0 5 0 0 0 3 1440 3 1 4 0 5 0 5 0 0 0 3 1440 4 1 4 0 5 0 5 0 0 0 3 1440 5 1 4 0 5 0 5 0 0 0 3 1440 6 1 4 0 5 0 5 0 0 0 3 1440 7 1 4 0 5 0 5 0 0 0 3 1440 Priority Shaped/shared weight shaping_step max_neg_res_idx -------- ------------ ------ ------------ -------------- 0 0 Shared 50 0 0 1 0 Shared 75 0 1 2 0 Shared 10000 0 2 3 0 Shared 10000 0 2 4 0 Shared 10000 0 2 5 0 Shared 10000 0 2 6 0 Shared 10000 0 2 7 0 Shared 10000 0 2 Weight0 Max_Th0 Min_Th0 Weigth1 Max_Th1 Min_Th1 Weight2 Max_Th2 Min_Th2 ------- ------- ------ ------ ------ ------ ------ ------ ------ 0 0 478 0 0 534 0 0 600 0 1 0 573 0 0 641 0 0 720 0 2 0 0 0 0 0 0 0 0 0 3 0 0 0 0 0 0 0 0 0 4 0 0 0 0 0 0 0 0 0 5 0 0 0 0 0 0 0 0 0 6 0 0 0 0 0 0 0 0 0 7 0 0 0 0 0 0 0 0 0 Max neg resource utilization Index Weight Ref count max neg val ----- ------ --------- ---------- 0 50 28 ffff614f 1 75 28 ffff11f7 2 10000 168 ff8405b8 3 100 0 fffec29e 4 2047 0 ffe69f2d 5 0 0 0 6 0 0 0 7 0 0 0 8 0 0 0 9 0 0 0 10 0 0 0 11 0 0 0 12 0 0 0 13 0 0 0 14 0 0 0 15 0 0 0 Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
kapydan Опубликовано 23 июля, 2018 Cisco IOS sh interfaces counter. The sum of all errors that prevented the final transmission of datagrams out of the interface. Common Cause: This issue is due to the low Output Queue size. это с циско.ком - кмк, стоит глянуть в сторону qos как уже писали. есть возможность выложить конфиг? да, и какая версия иоса стоит? трафика сколько? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...

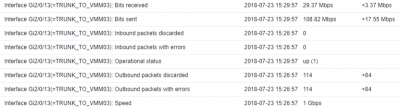

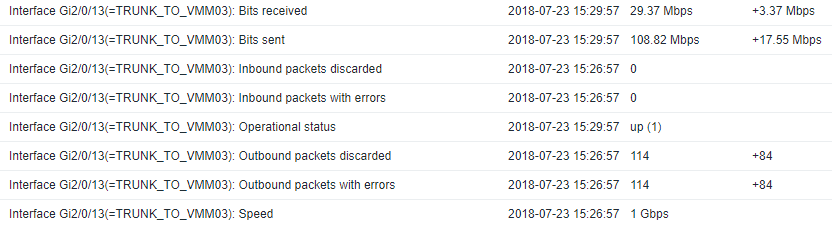

alger Опубликовано 23 июля, 2018 (изменено) 15 минут назад, kapydan сказал: Cisco IOS sh interfaces counter. The sum of all errors that prevented the final transmission of datagrams out of the interface. Common Cause: This issue is due to the low Output Queue size. это с циско.ком - кмк, стоит глянуть в сторону qos как уже писали. есть возможность выложить конфиг? да, и какая версия иоса стоит? трафика сколько? Cisco IOS Software, IOS-XE Software, Catalyst L3 Switch Software (CAT3K_CAA-UNIVERSALK9-M), Version 03.07.04E RELEASE SOFTWARE (fc1) Трафика не много. Есть на картинке выше. Весь конфиг нет. Частями да. Говорите что надо. На 2960 помогли следующие команды: mls qos queue-set output 1 threshold 1 3200 3200 50 3200 mls qos queue-set output 1 threshold 2 3200 3200 50 3200 mls qos queue-set output 1 threshold 3 3200 3200 50 3200 mls qos queue-set output 1 threshold 4 3200 3200 50 3200 Изменено 23 июля, 2018 пользователем alger Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
kapydan Опубликовано 23 июля, 2018 4 минуты назад, alger сказал: Весь конфиг нет. Частями да. Говорите что надо. mls, qos и типа того sh run | i mls типа того да, на той стороне что стоит? линуха или вин? скорости совпадают с обеих сторон? недавно просто делали езерченел между 2960 и hp сервером с вин 2012 р2, так он ник тиминг собирал минут 45-50 где-то. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
alger Опубликовано 23 июля, 2018 18 минут назад, kapydan сказал: sh run | i mls типа того пусто тут нет MLS Сделал следующее: policy-map UPLINK class class-default bandwidth remaining percent 100 queue-buffers ratio 25 Вопрос: правильно ставить на физический интерфейс или на Port-channel ? Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
kapydan Опубликовано 23 июля, 2018 мб на портченел Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
jffulcrum Опубликовано 23 июля, 2018 Насколько помню, чтобы QoS вообще применялся к Port-channel, политику надо применять как к субинтерфейсу port-channel, так и к каждому физическому порту-члену. Для output-политик так требовалось 100%. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
alger Опубликовано 24 июля, 2018 В общем, методом тыка и поиска помогло следующее: qos queue-softmax-multiplier 1200 policy-map NODROP class class-default bandwidth percent 100 queue-buffers ratio 100 interface GigabitEthernet1/0/13 service-policy output NODROP interface GigabitEthernet2/0/13 service-policy output NODROP Описано в статье https://www.cisco.com/c/en/us/support/docs/switches/catalyst-3850-series-switches/200594-Catalyst-3850-Troubleshooting-Output-dr.html Может кому-то полезно будет. Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
kapydan Опубликовано 24 июля, 2018 циско.ком и микрософт технет - наше все ))) Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
Atlant Опубликовано 24 июля, 2018 Если что, смотрятся дропы (и распределение) в очередях командой:sh mls qos interface gi 1/0/1 statistics Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
alger Опубликовано 24 июля, 2018 10 часов назад, Atlant сказал: Если что, смотрятся дропы (и распределение) в очередях командой:sh mls qos interface gi 1/0/1 statistics как я уже писал нет тут mls qos ! Вставить ник Цитата Ответить с цитированием Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах More sharing options...
