Добрый день.

С VLAN не работал, поэтому прошу помощи пнуть куда копать и где настраивать.

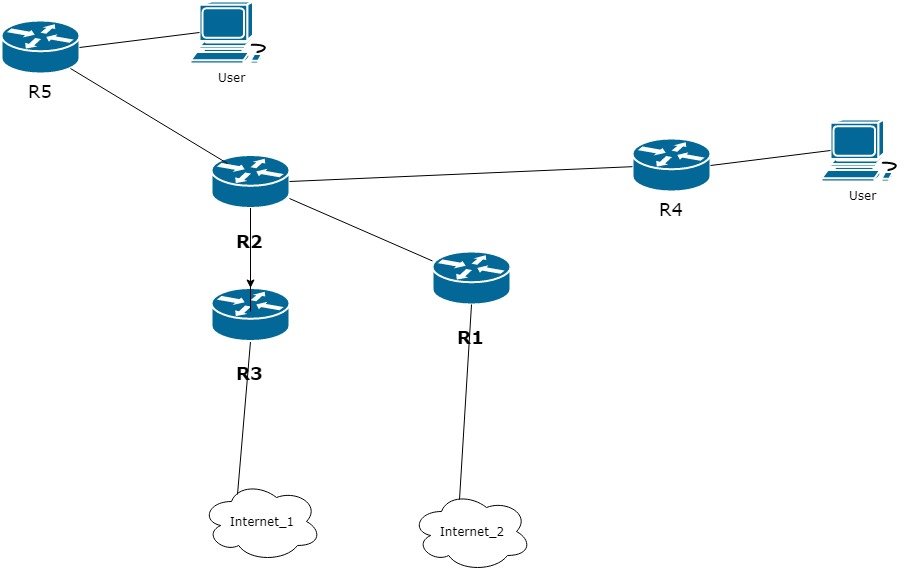

Схема сети


R1 - основной шлюз

R2 и R3 - оптический свитч

R4 и R5 - пользовательский свитч

Задача:

1.Настроить на R1 мультиВан internet_1 и Internet_2 (Как Internet_1 прокинуть до R1)

2.Настроить отдельные Vlan для R4 R5

Share this post

Link to post
Share on other sites

denilkor

denilkor
Posted · Report post

Здравствуйте . После обновления прошивки (черт дернул) за 6.41.3 на моем RB951G отвалилась вафля и путем перепрошивки через Netinstall роутер завелся но весь конфиг был сброшен . Настроил как было , но трафик по транку идти отказывается и клиенты не получают адреса. Конфигурация такая :
Ether1 -WAN
Ether2-Trunk (DHCP 192.168.1.0/24)
VLAN2 ID2 (DHCP 192.168.2.0/24)
VLAN3 ID3 (DHCP 192.168.3.0/24)
VLAN4 ID4 (DHCP 192.168.4.0/24)
VLAN5 ID5 (DHCP 192.168.5.0/24)

/interface ethernet
set [ find default-name=ether1 ] comment=WAN
set [ find default-name=ether2 ] arp=proxy-arp comment=TRUNK
/interface vlan
add comment=OMZ interface=ether2 loop-protect=on name=vlan2 vlan-id=2
add comment=Reserv interface=ether2 loop-protect=on name=vlan3 vlan-id=3
add comment=Frolov interface=ether2 loop-protect=on name=vlan4 vlan-id=4
add comment=Matafon interface=ether2 loop-protect=on name=vlan5 vlan-id=5
/ip pool
add name=dhcp_pool1 ranges=192.168.1.100-192.168.1.254
add name=dhcp_pool2 ranges=192.168.2.100-192.168.2.254
add name=dhcp_pool3 ranges=192.168.3.100-192.168.3.254
add name=dhcp_pool4 ranges=192.168.4.100-192.168.4.254
add name=dhcp_pool5 ranges=192.168.5.100-192.168.5.254
/ip dhcp-server
add address-pool=dhcp_pool1 disabled=no interface=ether2 name=dhcp1
add address-pool=dhcp_pool2 disabled=no interface=vlan2 name=dhcp2
add address-pool=dhcp_pool3 disabled=no interface=vlan3 name=dhcp3
add address-pool=dhcp_pool4 disabled=no interface=vlan4 name=dhcp4
add address-pool=dhcp_pool5 disabled=no interface=vlan5 name=dhcp5
/ip address
add address=192.168.1.1/24 interface=ether2 network=192.168.1.0
add address=192.168.2.1/24 interface=vlan2 network=192.168.2.0
add address=192.168.3.1/24 interface=vlan3 network=192.168.3.0
add address=192.168.4.1/24 interface=vlan4 network=192.168.4.0
add address=192.168.5.1/24 interface=vlan5 network=192.168.5.0
На форуме прочел , что внесены изменения в VLAN но подходяшей под мою ситуацию схемы не нашел . Причину отсутствия трафика найти не могу помогите разобраться
Screenshot_1.jpg Screenshot_2.jpg

Share this post

Link to post
Share on other sites

DRiVen

DRiVen
Posted · Report post
В 31.03.2018 в 05:49, denilkor сказал:

set [ find default-name=ether2 ] arp=proxy-arp comment=TRUNK

Зачем?



И в несчетный уже раз - дабы не ловить на боевой сети проблемы используют ветку bugfix, а не current.
